Speaker - Left Rear Door (UQA)

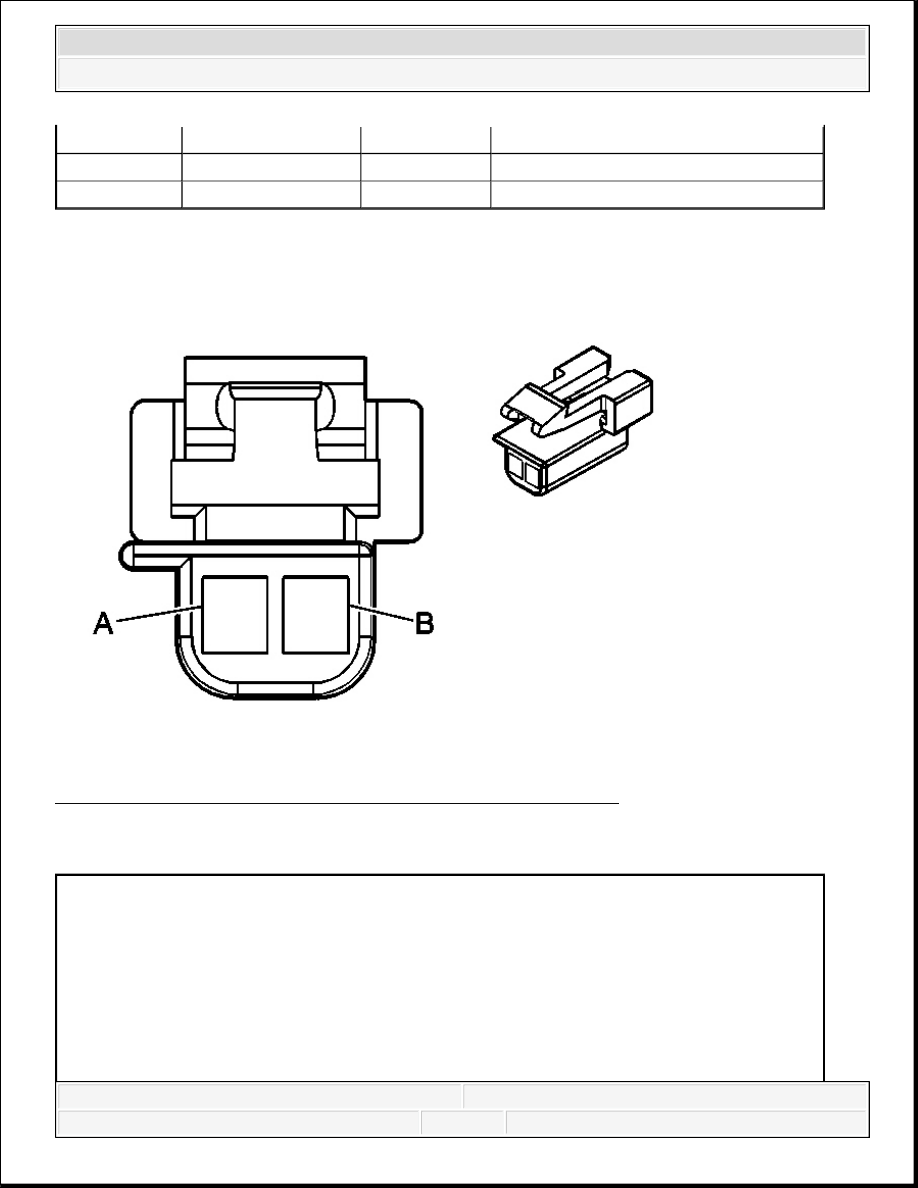

Fig. 21: Speaker - Left Rear Door (UQA) Connector End View
Courtesy of GENERAL MOTORS CORP.

Speaker - Left Rear Door (UQA) Connector Parts Information

Pin

Wire Color

Circuit No.

Function

A

GY

118

Left Front Speaker Output (-)

B

TN

201

Left Front Speaker Output (+)

Connector Part Information

OEM: 12064867

Service: 88987981

Description: 2-Way F Metri-Pack 150 Series (WH)

Terminal Part Information

Terminal/Tray: 12047767/2



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



Speaker - Left Rear Door (UQA) Connector Terminal Identification

Speaker - Left Rear Door (UQ3)

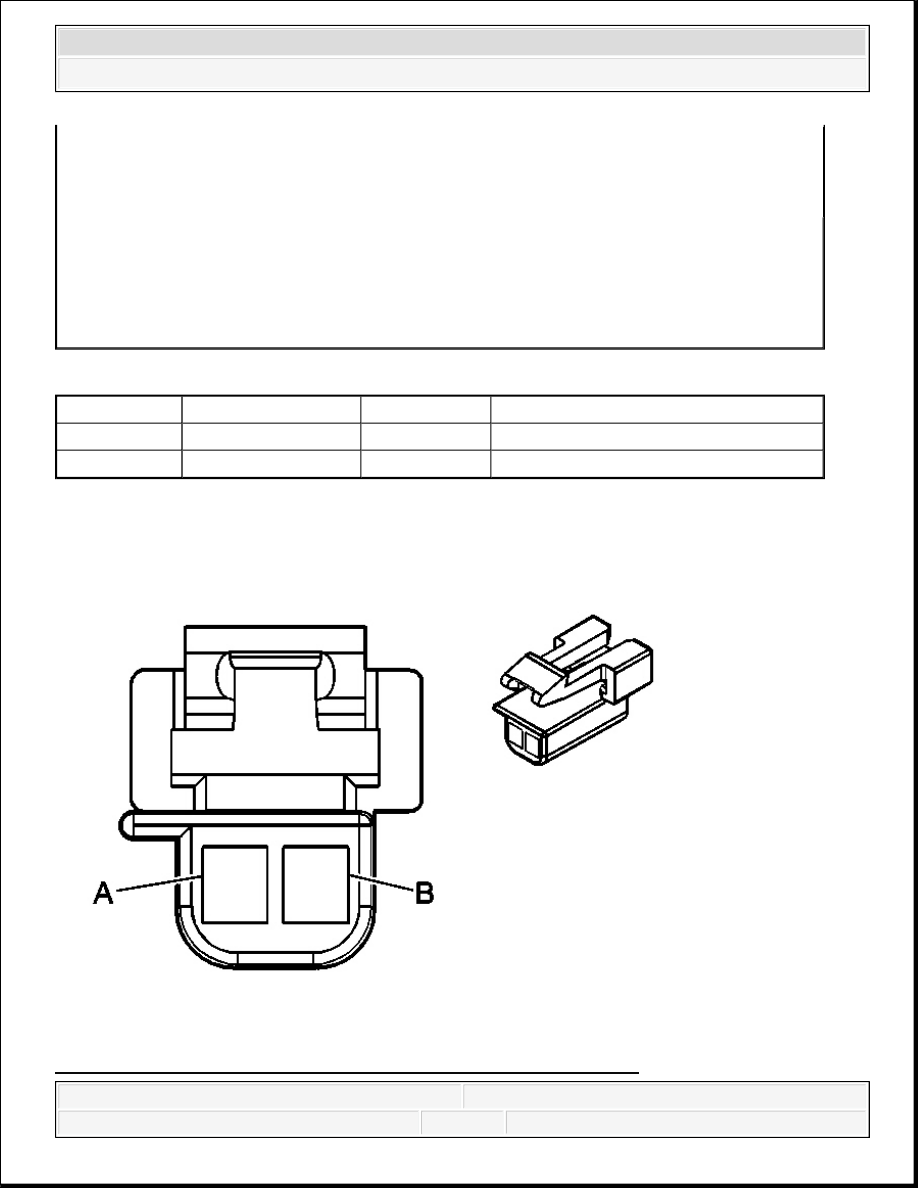

Fig. 22: Speaker - Left Rear Door (UQ3) Connector End View
Courtesy of GENERAL MOTORS CORP.

Speaker - Left Rear Door (UQ3) Connector Parts Information

Core/Insulation Crimp: E/A

Release Tool/Test Probe: 12094429/J-35616-2A (GY)

Pin

Wire Color

Circuit No.

Function

A

YE

116

Left Rear Speaker Output (-)

B

BN

199

Left Rear Speaker Output (+)

Connector Part Information



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



Speaker - Left Rear Door (UQ3) Connector Terminal Identification

Speaker - Right Front Door (UQA)

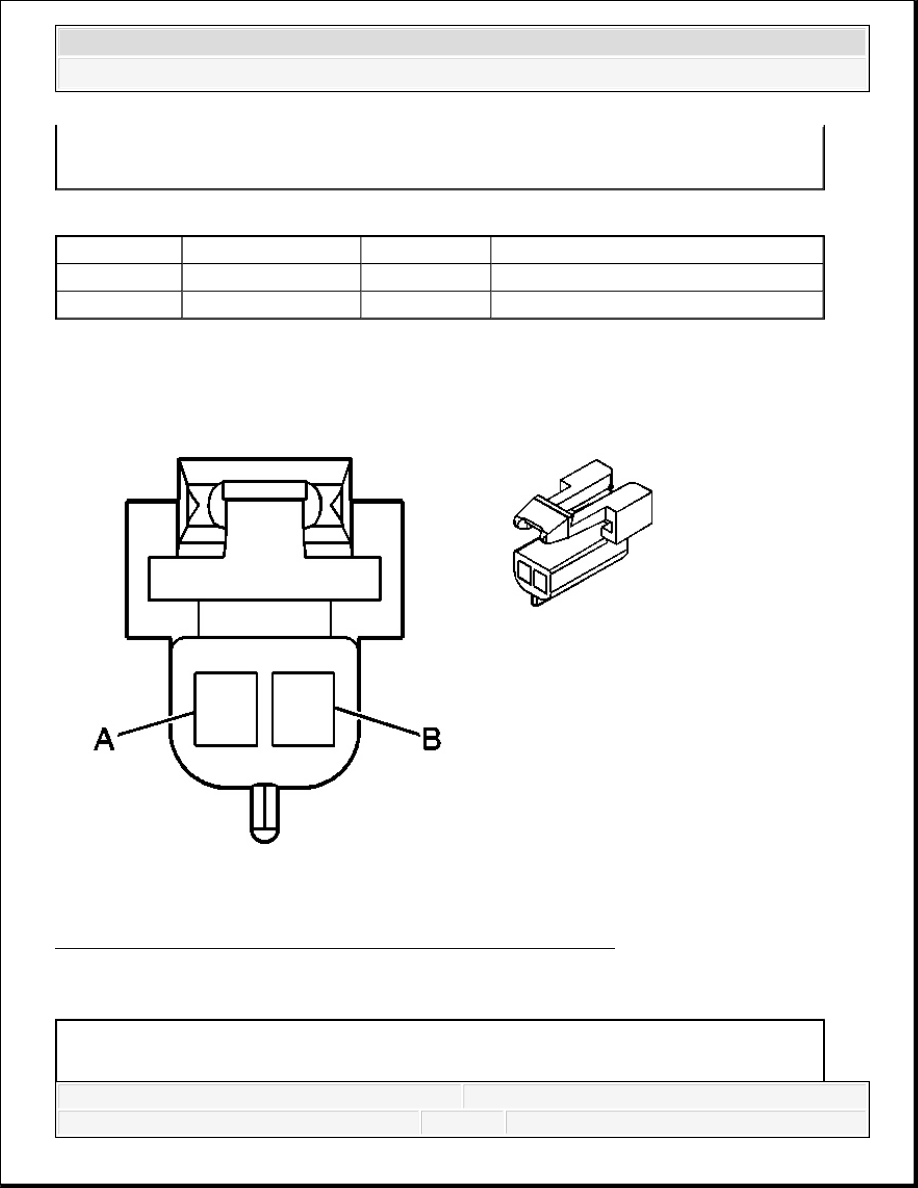

Fig. 23: Speaker - Right Front Door (UQA) Connector End View

OEM: 15433787

Service: 12101825

Description: 2-Way F Metri-Pack 150 Series (L-GY)

Terminal Part Information

Terminal/Tray: 12064971/5

Core/Insulation Crimp: E/C

Release Tool/Test Probe: 12094429/J-35616-2A (GY)

Pin

Wire Color

Circuit No.

Function

A

YE

116

Left Rear Speaker Output (-)

B

BN

199

Left Rear Speaker Output (+)



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



Courtesy of GENERAL MOTORS CORP.

Speaker - Right Front Door (UQA) Connector Parts Information

Speaker - Right Front Door (UQA) Connector Terminal Identification

Speaker - Right Front Door (UQ3)

Connector Part Information

OEM: 12064869

Service: 12117323

Description: 2-Way F Metri-Pack 150 Series (BU)

Terminal Part Information

Terminal/Tray: 12047767/2

Core/Insulation Crimp: E/A

Release Tool/Test Probe: 12094429/J-35616-2A (GY)

Pin

Wire Color

Circuit No.

Function

A

D-GN

117

Right Front Speaker Output (-)

B

L-GN

200

Right Front Speaker Output (+)
