Radio C1 Connector Terminal Identification

Core/Insulation Crimp: Pin A5: E/C

Core/Insulation Crimp: Pins A12, B1: E/A

Release Tool/Test Probe: 12031876-1/J-35616-6 (BN)

Pin

Wire Color

Circuit No.

Function

A1

PU

1807

Class 2 Serial Data (UE1)

A2

PU

1807

Class 2 Serial Data

A3-A4

-

-

Not Used

A5

BARE

2011

Drain Wire (UQA)

A6-A7

-

-

Not Used

A8

TN

201

Left Front Speaker Output (+) (UQ3)

TN

511

Left Front Low Level Audio Signal (+)
(UQA)

A9

GY

118

Left Front Speaker Output (-) (UQ3)

D-GN

1947

Left Front Low Level Audio Signal (-)
(UQA)

A10

L-BU

115

Right Rear Speaker Output (-) (UQ3)

BK

1946

Right Rear Low Level Audio Signal (-)
(UQA)

A11

D-BU

46

Right Rear Speaker Output (+) (UQ3)

D-BU

546

Right Rear Low Level Audio Signal
(+) (UQA)

A12

BK/WH

1151

Ground

B1

OG

1140

Battery Positive Voltage

B2

-

-

Not Used

B3

PK

314

Radio On Signal (UQA)

B4

GY

8

Instrument Panel Lamps Dimmer
Switch Signal

B5

BK

2050

Ground

B6

OG

5748

Radio Mute Signal (UQA)

B7

-

-

Not Used

B8

BN

199

Left Rear Speaker Output (+) (UQ3)

BN

599

Left Rear Low Level Audio Signal (+)
(UQA)



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



Radio C2

Fig. 16: Radio C2 Connector End View
Courtesy of GENERAL MOTORS CORP.

Radio C2 Connector Parts Information

B9

YE

116

Left Rear Speaker Output (-) (UQ3)

D-GN/WH

1547

Left Rear Low Level Audio Signal (-)
(UQA)

B10

D-GN

117

Right Front Speaker Output (-) (UQ3)

OG/BK

1546

Right Front Low Level Audio Signal (-
) (UQA)

B11

L-GN

200

Right Front Speaker Output (+) (UQ3)

L-GN

512

Right Front Low Level Audio Signal
(+) (UQA)

B12

-

-

Not Used



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



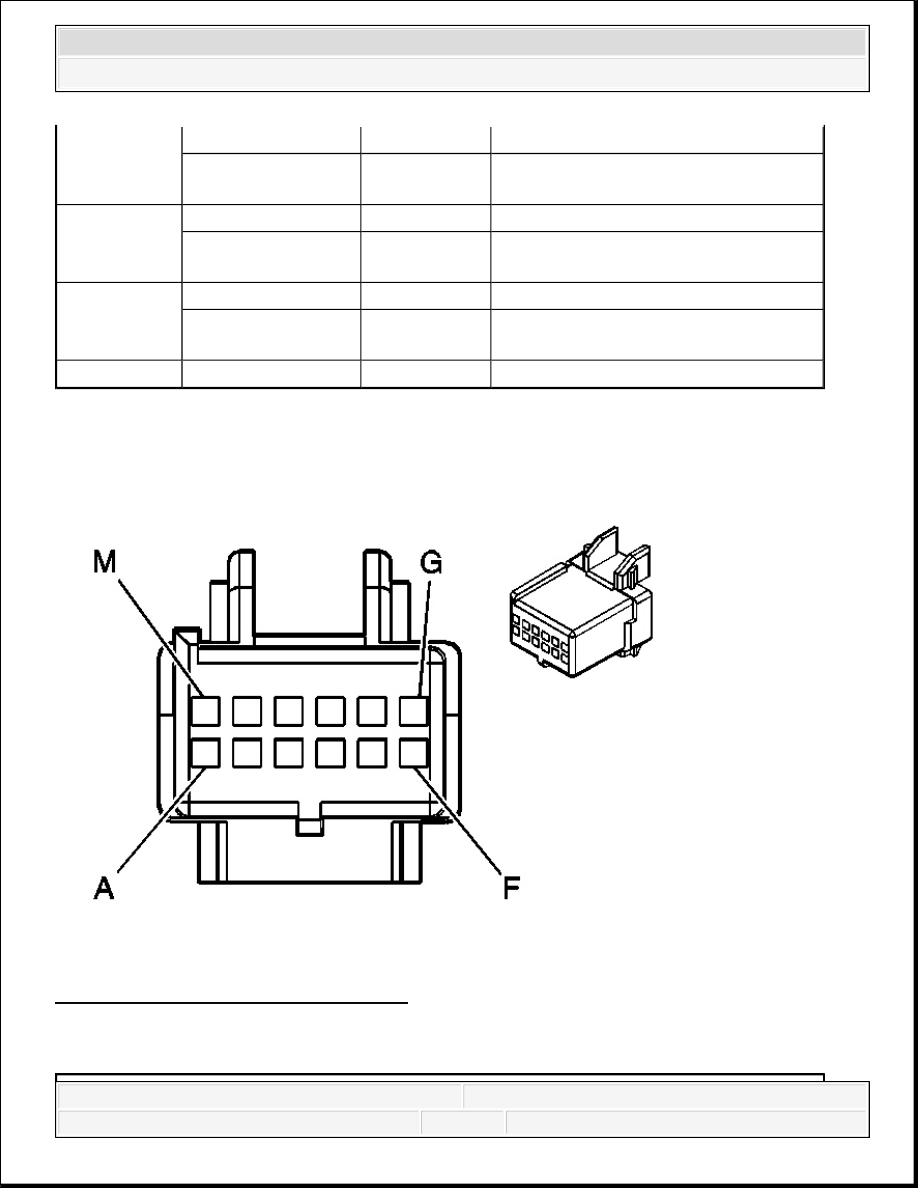

Radio C2 Connector Terminal Identification

Speaker - Left Front Door (UQA)

Connector Part Information

OEM: 12064799

Service: 15305996

Description: 12-Way F Micro-Pack 100 Series (BK)

Terminal Part Information

Terminal/Tray: 12146447/3

Core/Insulation Crimp: E/C

Release Tool/Test Probe: 12031876-1/J-35616-6 (BN)

Pin

Wire Color

Circuit No.

Function

A-D

-

-

Not Used

E

D-GN/WH

817

Vehicle Speed Signal (UM8)

F

-

-

Not Used

G

PU

1807

Class 2 Serial Data (U2K)

H

D-GN/WH

368

Radio Audio Signal (+) (U2K)

J

BN/WH

367

Left Audio Signal (+) (U2K)

K

BK/WH

372

Audio Common (U2K)

L

OG/BK

2061

Remote Playback Device Left Audio
Signal (UE1)

M

PK/BK

2062

Remote Playback Device Audio
Common Signal (UE1)



2007 Hummer H3

2007 ACCESSORIES AND EQUIPMENT Cellular, Entertainment and Navigation - H3



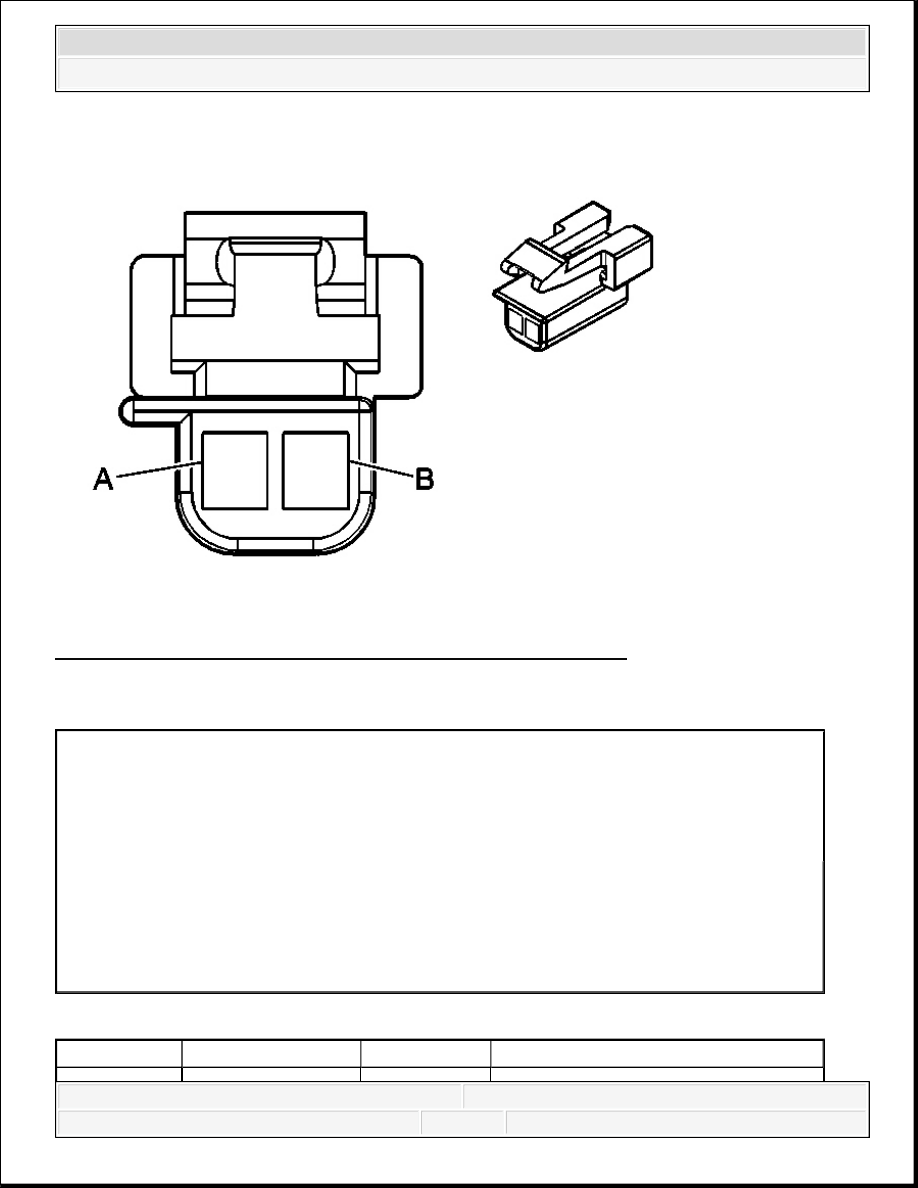

Fig. 17: Speaker - Left Front Door (UQA) Connector End View
Courtesy of GENERAL MOTORS CORP.

Speaker - Left Front Door (UQA) Connector Parts Information

Speaker - Left Front Door (UQA) Connector Terminal Identification

Connector Part Information

OEM: 12064869

Service: 12117323

Description: 2-Way F Metri-Pack 150 Series (BU)

Terminal Part Information

Terminal/Tray: 12047767/2

Core/Insulation Crimp: E/A

Release Tool/Test Probe: 12094429/J-35616-2A (GY)

Pin

Wire Color

Circuit No.

Function
