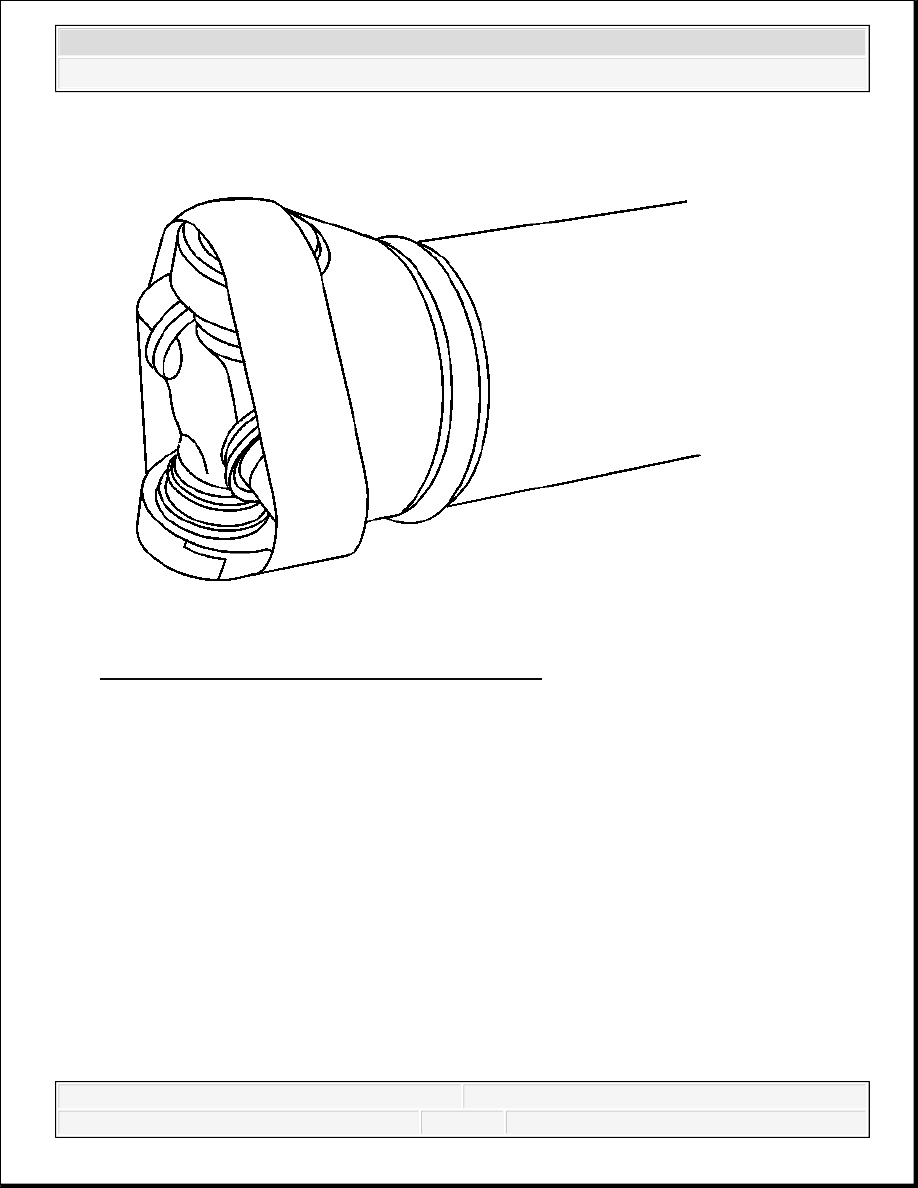

Fig. 16: View Of Wrapped U-Joint Bearing Caps
Courtesy of GENERAL MOTORS CORP.

1. Remove the tape or rubber band from the U-Joint.



2007 Hummer H3

2007 Driveline/Axle Propeller Shaft - H3



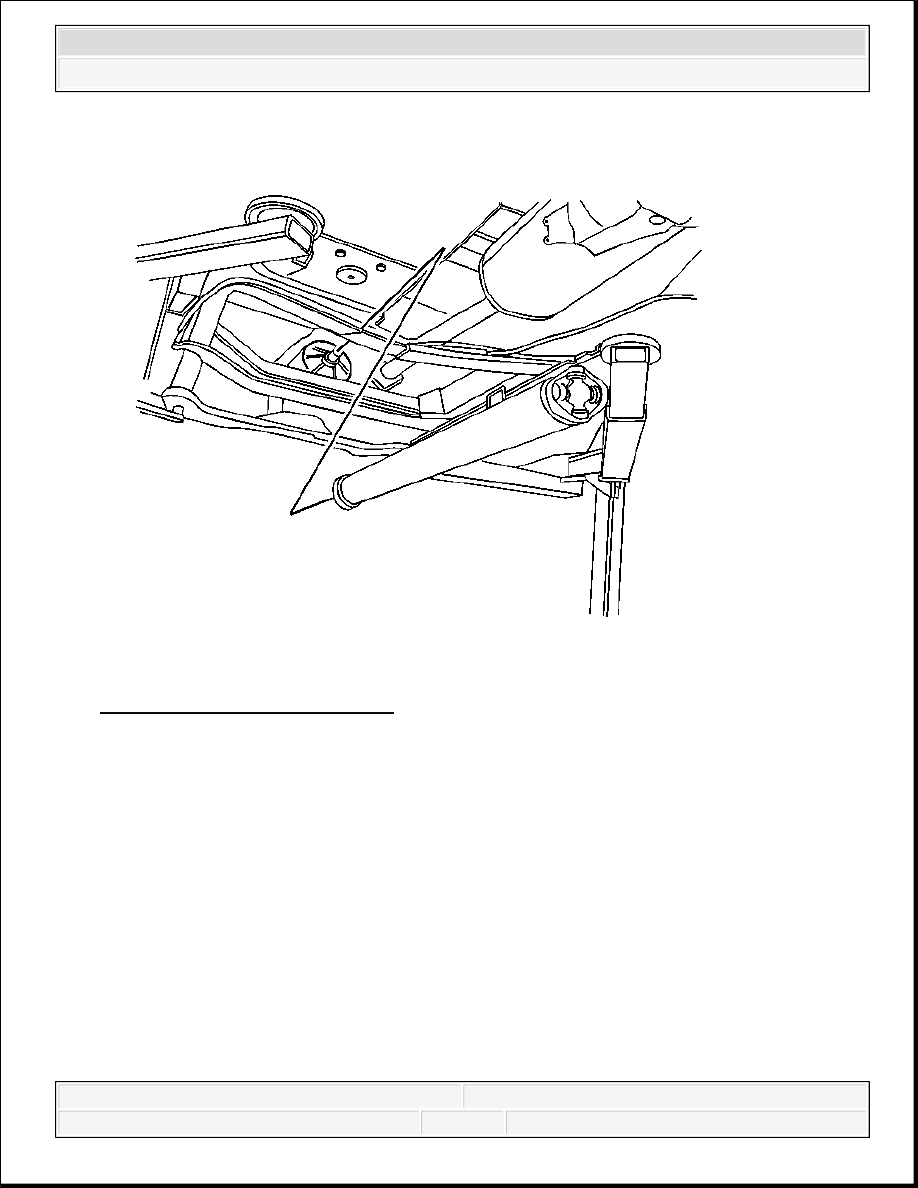

Fig. 17: View Of Propeller Shaft
Courtesy of GENERAL MOTORS CORP.

2. Install the propeller shaft in the transmission/transfer case.



2007 Hummer H3

2007 Driveline/Axle Propeller Shaft - H3



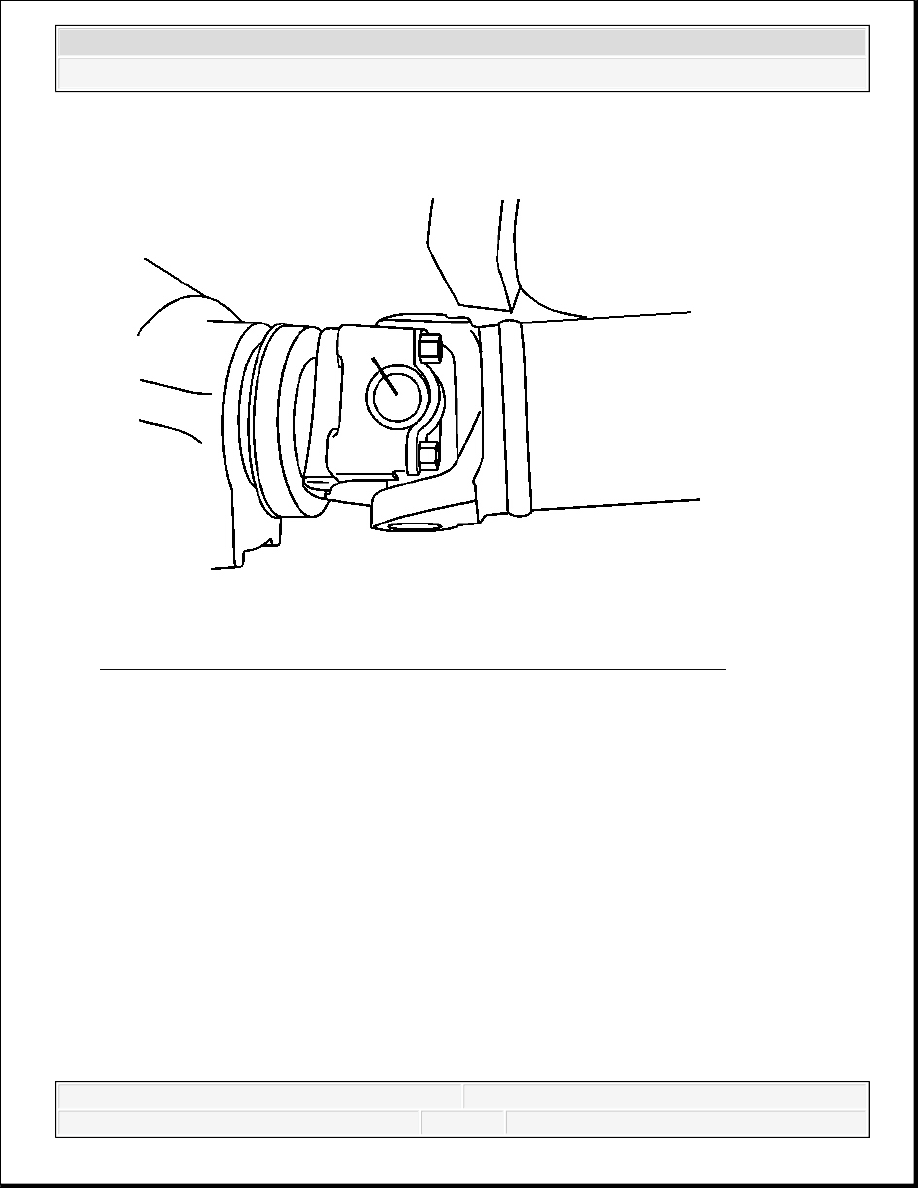

Fig. 18: View Of Marked Rear Universal Joint To Drive Shaft Flange
Courtesy of GENERAL MOTORS CORP.

3. Align the propeller shaft with the reference marks on the pinion flange.



2007 Hummer H3

2007 Driveline/Axle Propeller Shaft - H3



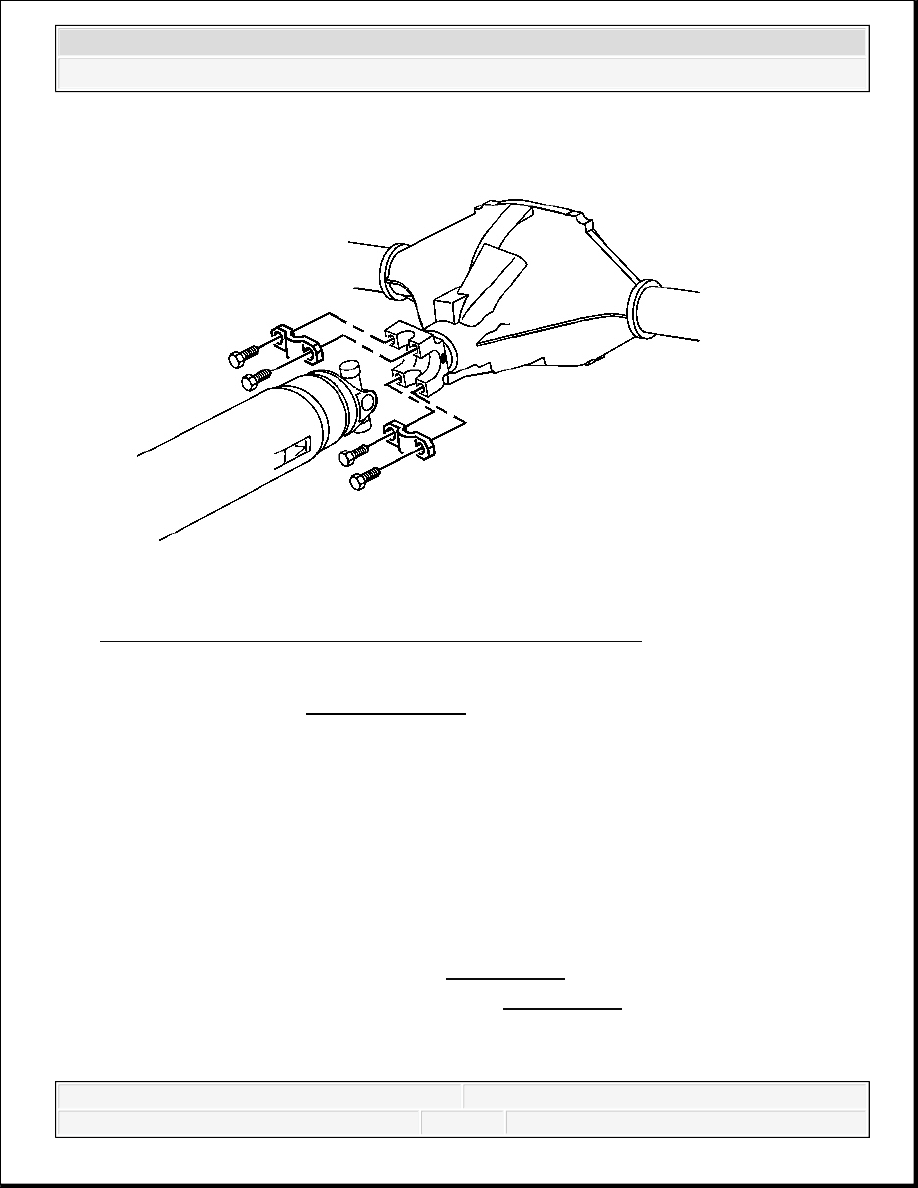

Fig. 19: View Of Propeller Shaft, Retaining Bolts & Clamps
Courtesy of GENERAL MOTORS CORP.

4. Install the clamps and retaining bolts.

Tighten: Tighten the retaining bolts to 25 N.m (18 lb ft).

5. Lower the vehicle.

UNIVERSAL JOINT REPLACEMENT - EXTERNAL SNAP RING

Tools Required

J 9522-3 U-Joint Bearing Separator. See Special Tools.

J 9522-5 U-Joint Bearing Spacer Remover. See Special Tools.

Disassembly Procedure

NOTE:

Refer to Fastener Notice .
