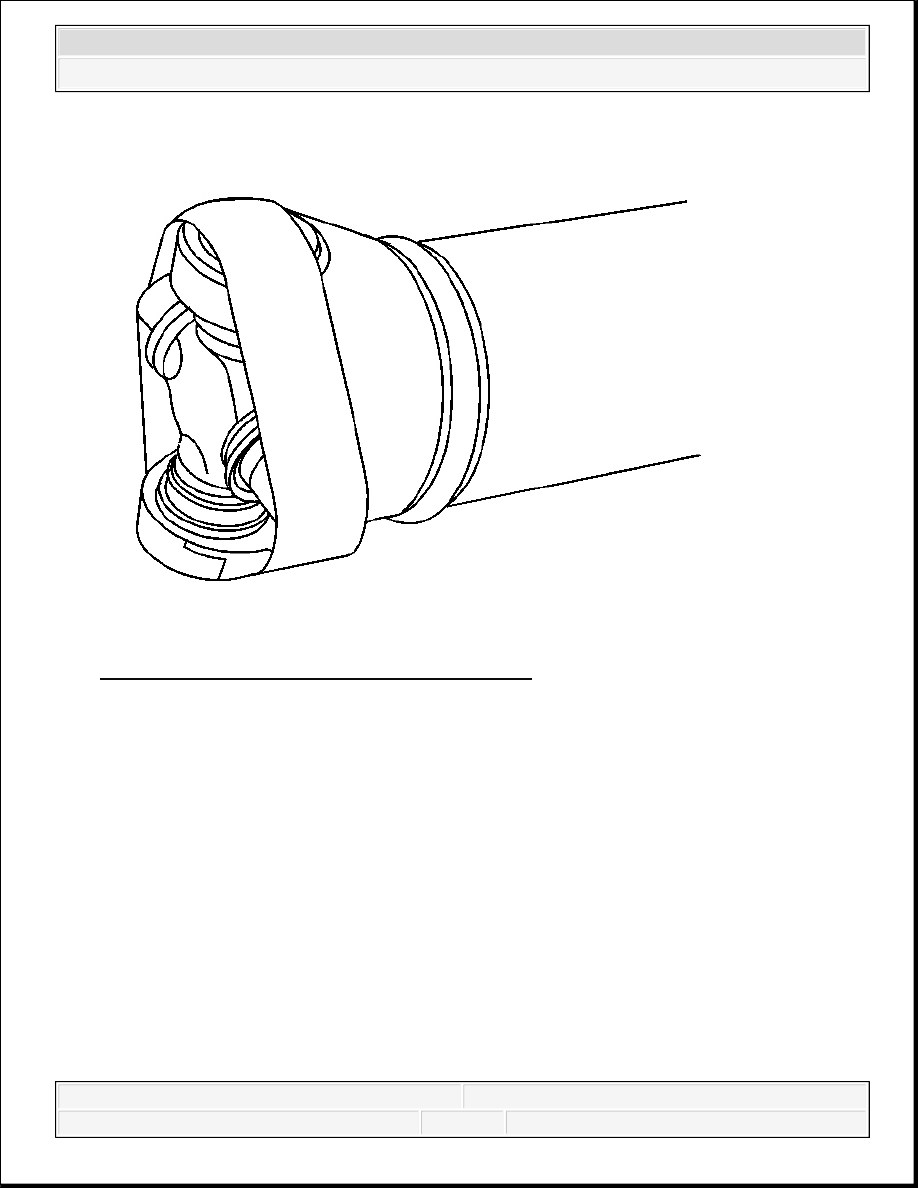

Fig. 8: View Of Wrapped U-Joint Bearing Caps
Courtesy of GENERAL MOTORS CORP.

1. Remove the tape or rubber band from the U-Joint.



2007 Hummer H3

2007 Driveline/Axle Propeller Shaft - H3



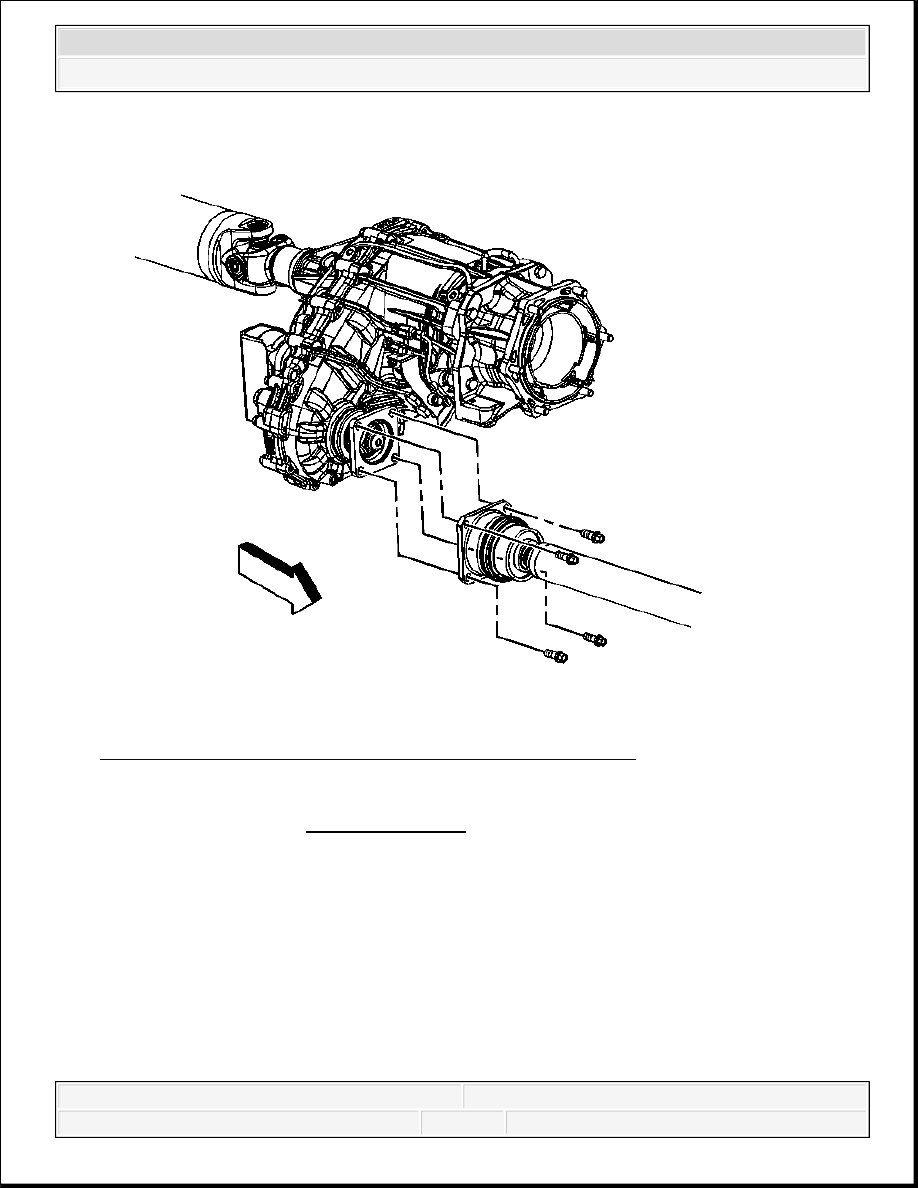

Fig. 9: Removing/Installing Propeller Shaft Retaining Bolts
Courtesy of GENERAL MOTORS CORP.

2. Position the propeller shaft/CV joint to the transmission/transfer case.

3. Install the propeller shaft/CV joint retaining bolts.

Tighten: Tighten the retaining bolts to 70 N.m (51 lb ft).

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 Driveline/Axle Propeller Shaft - H3



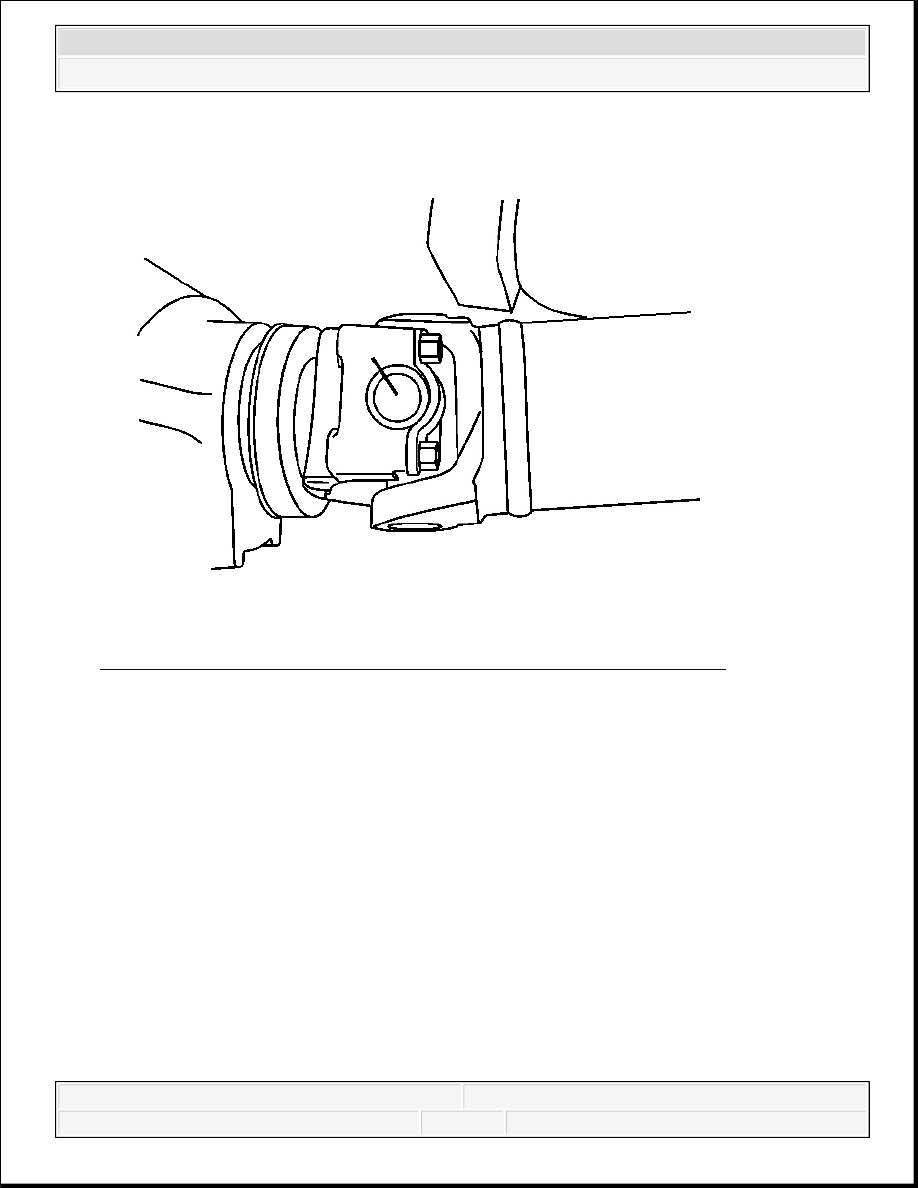

Fig. 10: View Of Marked Rear Universal Joint To Drive Shaft Flange
Courtesy of GENERAL MOTORS CORP.

4. Align the propeller shaft with the reference marks on the pinion flange.



2007 Hummer H3

2007 Driveline/Axle Propeller Shaft - H3



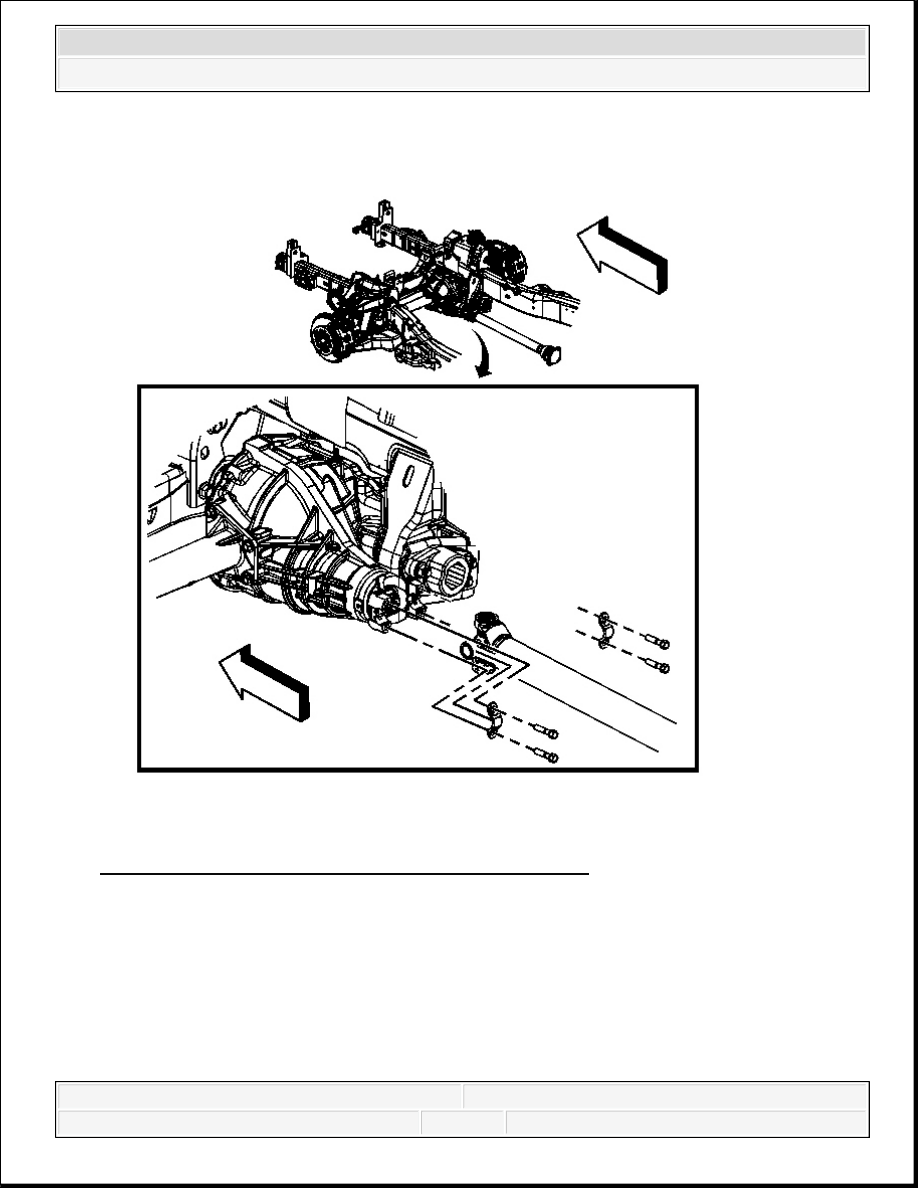

Fig. 11: Removing/Installing Retaining Bolts & Straps
Courtesy of GENERAL MOTORS CORP.

5. Install the straps and retaining bolts.

Tighten: Tighten the retaining bolts to 25 N.m (18 lb ft).

6. Lower the vehicle.

REAR PROPELLER SHAFT REPLACEMENT
