FRONT SIDE DOOR LOCK REPLACEMENT

Fig. 24: Lock Replacement - Front Door
Courtesy of GENERAL MOTORS CORP.

Front Side Door Lock Replacement

1

Screws, Latch Assembly (Qty: 3)

Tighten: 10 N.m (89 lb in)

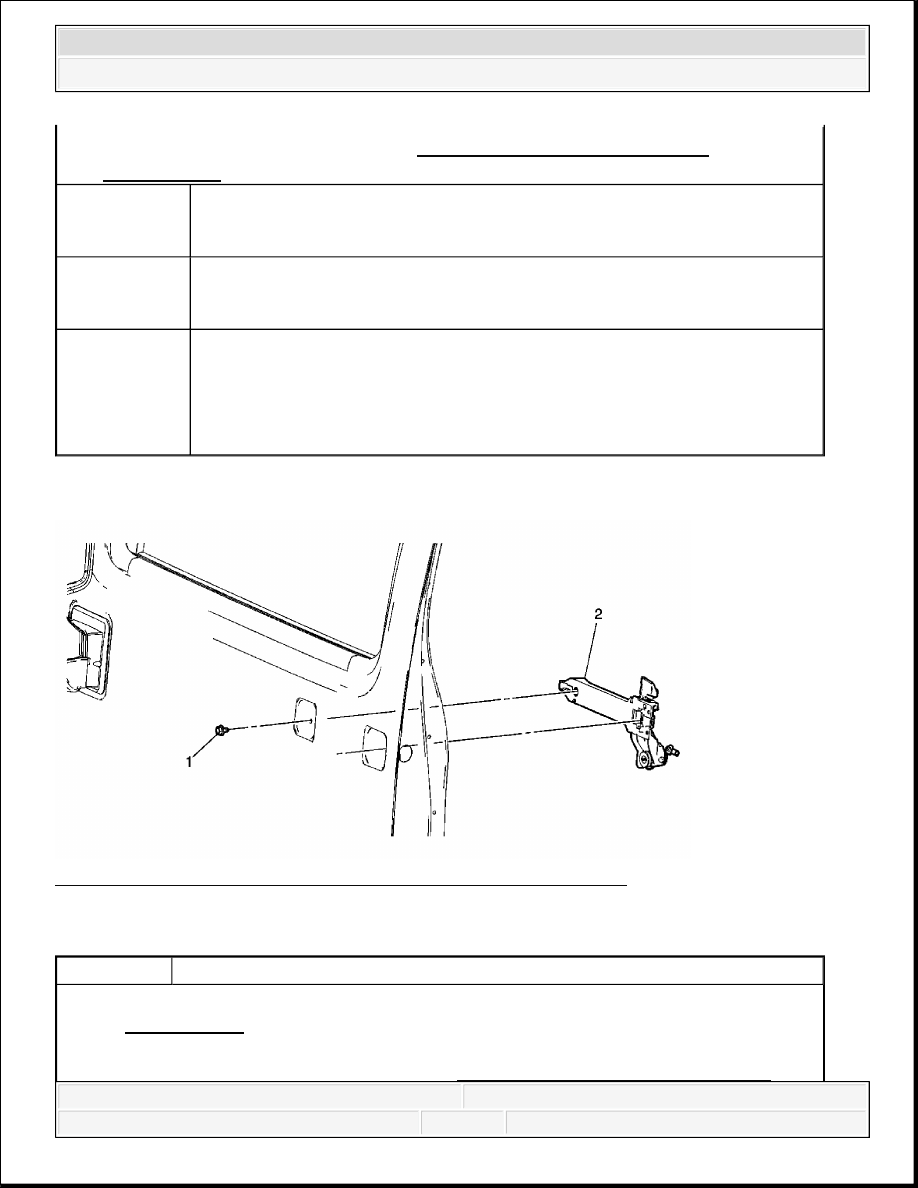

2

Latch, Endgate
Tip: Disconnect electrical connector.

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications .

Preliminary Procedures

1. Remove the interior trim panel. Refer to Front Side Door Trim Panel

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Vehicle Access - H3



REAR DOOR LOCK REPLACEMENT

Replacement .

2. Remove the water deflector. Refer to Front Side Door Water Deflector

Replacement .

1

Bolt, Front Side Door Lock

Tighten: 7 N.m (62 lb in)

2

Bolt, Front Side Door Lock (Qty: 3)

Tighten: 7 N.m (62 lb in)

3

Lock, Front Side Door
Tip:

Disconnect the electrical connector.

Disconnect the lock and handle rod to remove the lock from the door.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Vehicle Access - H3



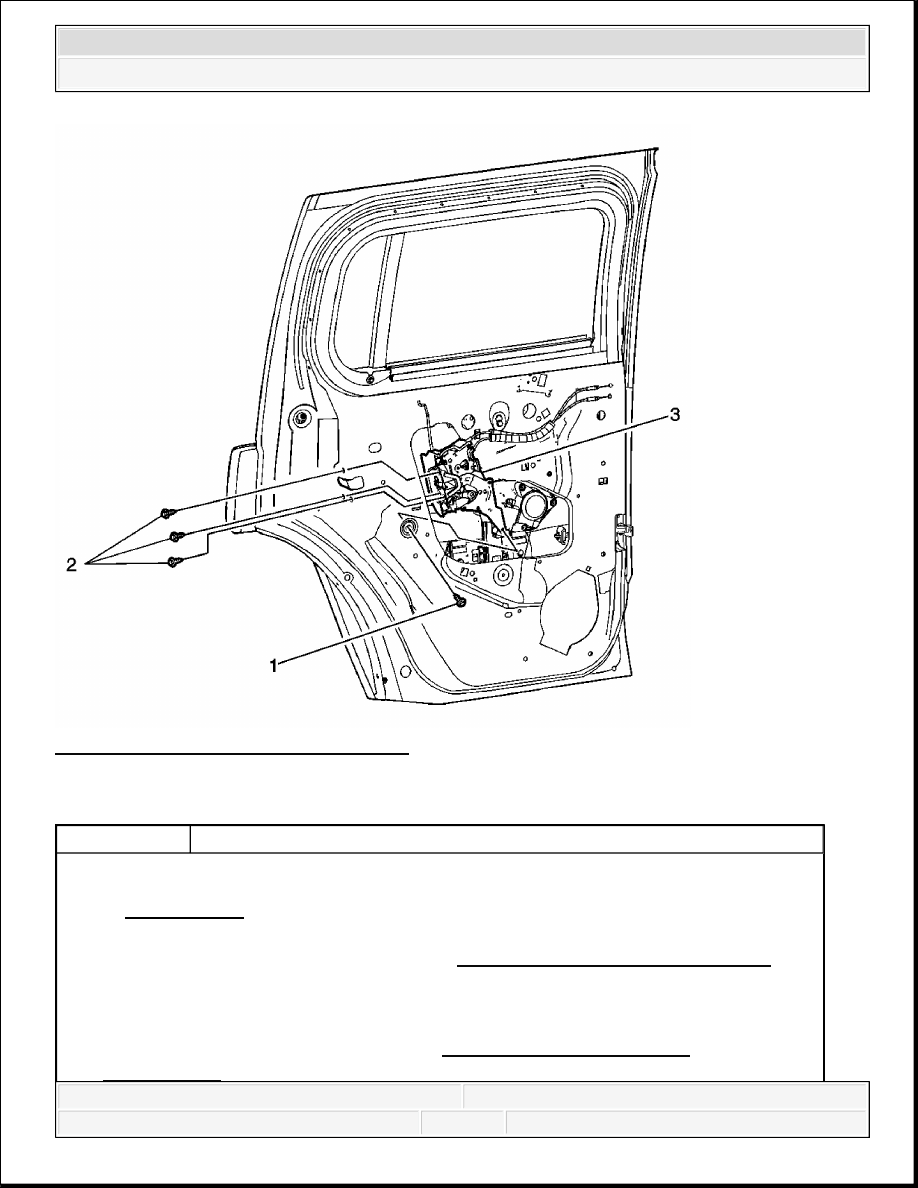

Fig. 25: Lock Replacement - Rear Door
Courtesy of GENERAL MOTORS CORP.

Rear Door Lock Replacement

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications .

Preliminary Procedures

1. Remove the interior trim panel. Refer to Rear Side Door Trim Panel

Replacement .

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Vehicle Access - H3



FRONT SIDE DOOR OUTSIDE HANDLE HOUSING REPLACEMENT

Fig. 26: Front Side Door Outside Handle Housing Replacement
Courtesy of GENERAL MOTORS CORP.

Front Side Door Outside Handle Housing Replacement

2. Remove the water deflector. Refer to Rear Side Door Water Deflector

Replacement .

1

Bolt, Rear Side Door Lock

Tighten: 7 N.m (62 lb in)

2

Bolt, Rear Side Door Lock (Qty: 3)

Tighten: 7 N.m (62 lb in)

3

Lock, Rear Side Door
Tip:

Disconnect the electrical connector.

Disconnect the handle rod to remove the lock from the door.

Callout

Component Name

Fastener Tightening Specifications: Refer to Fastener Tightening Specifications .

NOTE:

Refer to Fastener Notice .
