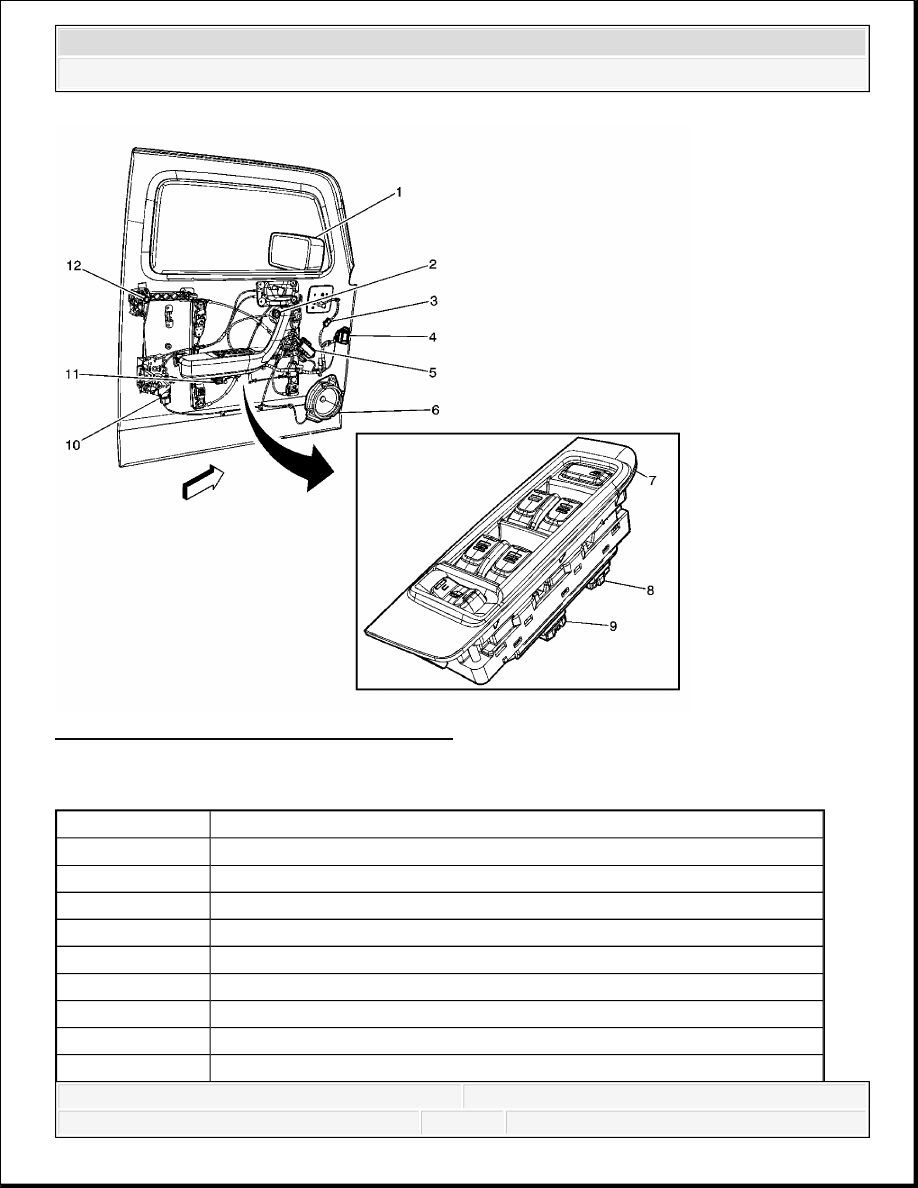

Fig. 4: Identifying Driver Door Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 4

Callout

Component Name

1

Outside Rearview Mirror - Driver

2

Outside Rearview Mirror Switch

3

C510 Driver Door Harness to Outside Rearview Mirror Harness

4

C500 Door Harness to Body Harness

5

Window Motor - Driver

6

Speaker - LF Door

7

Door Lock and Window Switch - Driver

8

Door Lock and Window Switch - Driver C1

9

Door Lock and Window Switch - Driver C2



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Vehicle Access - H3



10

Door Lock Actuator - Driver

11

Inflatable Restraint Side Impact Sensor (SIS) - Left (ASF)

12

Key Lock Cylinder



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Vehicle Access - H3



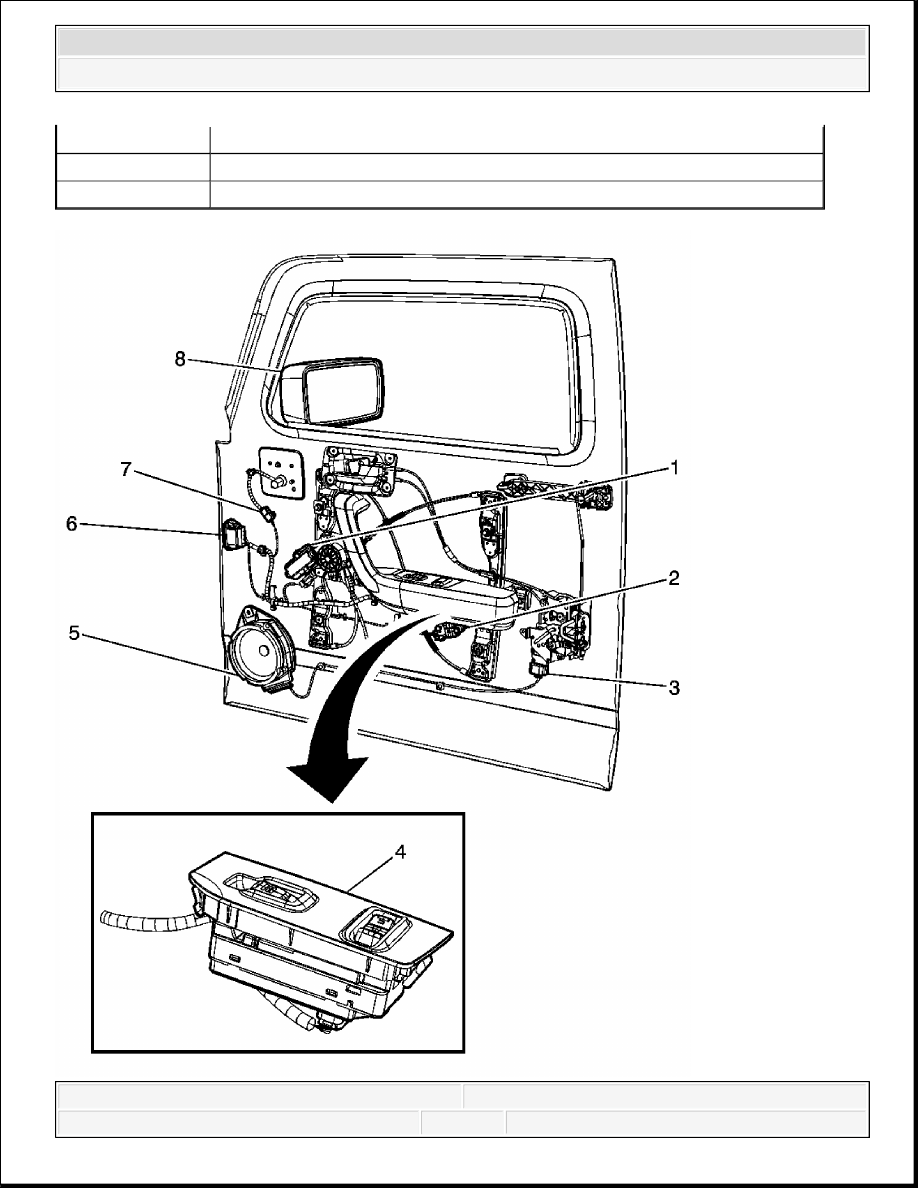

Fig. 5: Identifying Passenger Door Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 5

Callout

Component Name

1

Window Motor - Passenger

2

Inflatable Restraint Side Impact Sensor (SIS) - Right (ASF)

3

Door Lock Actuator - Passenger

4

Door Lock/Window Switch - Passenger

5

Speaker - RF

6

C600 Passenger Door Harness to Body Harness

7

C610 Passenger Door Harness to Rearview Mirror Harness

8

Outside Rearview Mirror - Passenger



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Vehicle Access - H3



Fig. 6: Identifying Left Rear Door Components (RR Similar)
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 6

Callout

Component Name

1

Window Motor - LR

2

C370 Left Rear Door Harness to Body Harness

3

Speaker - LR

4

Window Switch - LR

5

Door Lock Actuator - LR



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Vehicle Access - H3
