Hummer H3. Manual - part 1053

2007 ACCESSORIES & EQUIPMENT

Vehicle Access - H3

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

Fastener Tightening Specifications

SCHEMATIC AND ROUTING DIAGRAMS

DOOR LOCK/INDICATOR SCHEMATICS

Application

Specification

Metric

English

Front Side Door Check Link Bolt

25 N.m

18 lb ft

Front Side Door Check Link Nut

25 N.m

18 lb ft

Front Side Door Lock Accessory Plate Screw

2 N.m

18 lb in

Front Side Door Lock Actuator Bolt

7 N.m

62 lb in

Front Side Door Lock Bolt

7 N.m

62 lb in

Front Side Door Lock Cylinder Bolt

7 N.m

62 lb in

Front Side Door Lock Striker Bolt

25 N.m

18 lb ft

Front Side Door Outside Handle Bolt

9 N.m

80 lb in

Front Side Door Window Regulator Bolt

10 N.m

89 lb in

Front Side Door Window Weatherstrip Bolt

10 N.m

89 lb in

Inside Door Handle Screw

2 N.m

18 lb in

Latch Endgate Screws

10 N.m

89 lb in

Rear Side Door Check Link Bolt

25 N.m

18 lb ft

Rear Side Door Check Link Nut

25 N.m

18 lb ft

Rear Side Door Hinge Bolt

27 N.m

20 lb ft

Rear Side Door Lock Actuator Bolt

7 N.m

62 lb in

Rear Side Door Lock Bolt

7 N.m

62 lb in

Rear Side Door Lock Cylinder Bolt

7 N.m

62 lb in

Rear Side Door Lock Striker Bolt

25 N.m

18 lb ft

Rear Side Door Outside Handle Bolt

9 N.m

80 lb in



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Vehicle Access - H3





2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Vehicle Access - H3



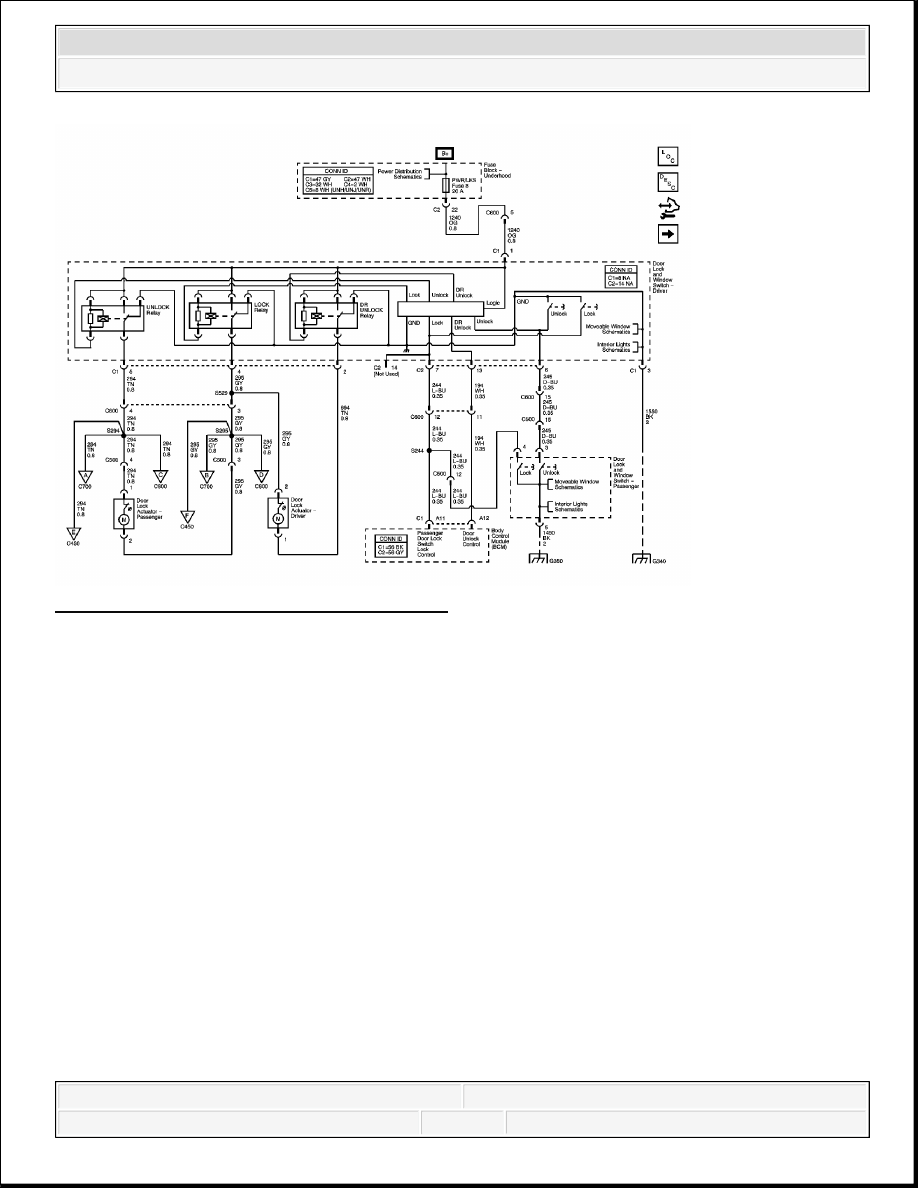

Fig. 1: Power Door Locks Schematic
Courtesy of GENERAL MOTORS CORP.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Vehicle Access - H3



Fig. 2: Power Door Locks Schematic - RHD
Courtesy of GENERAL MOTORS CORP.



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Vehicle Access - H3



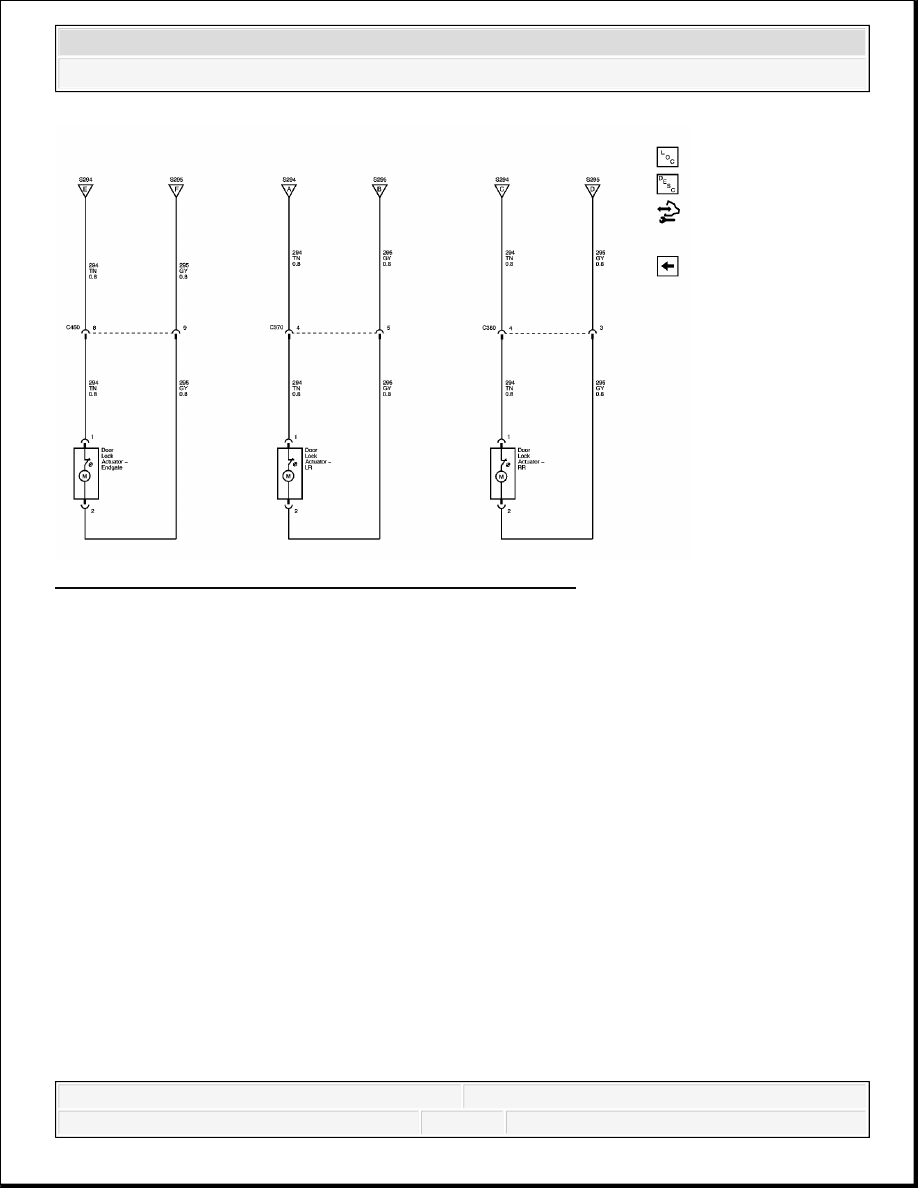

Fig. 3: Rear Door Lock and Endgate Actuators Schematic
Courtesy of GENERAL MOTORS CORP.

COMPONENT LOCATOR

VEHICLE ACCESS COMPONENT VIEWS



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Vehicle Access - H3
