Hummer H2. Manual - part 1228

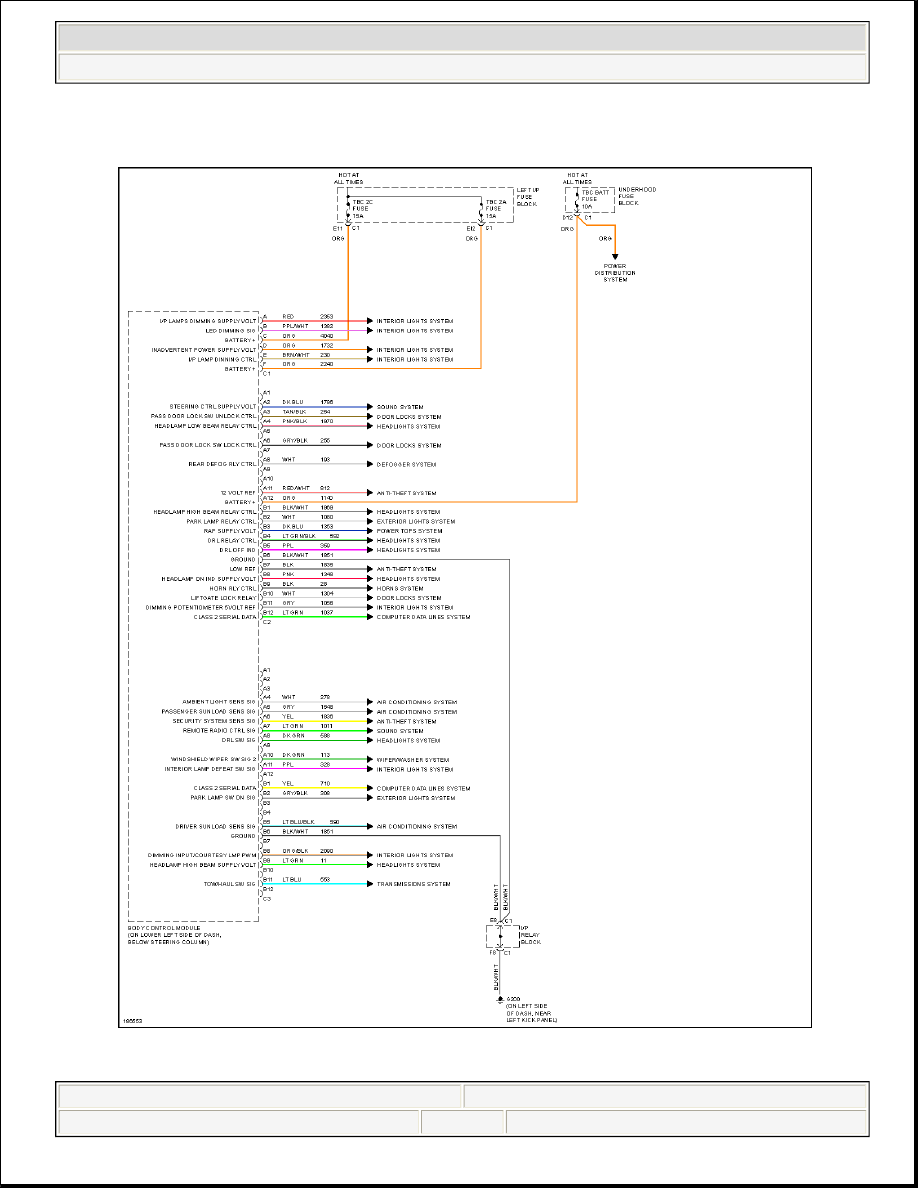

Fig. 5: Forced Entry Circuit



2004 Hummer H2

SYSTEM WIRING DIAGRAMS Hummer - H2





2004 Hummer H2

SYSTEM WIRING DIAGRAMS Hummer - H2

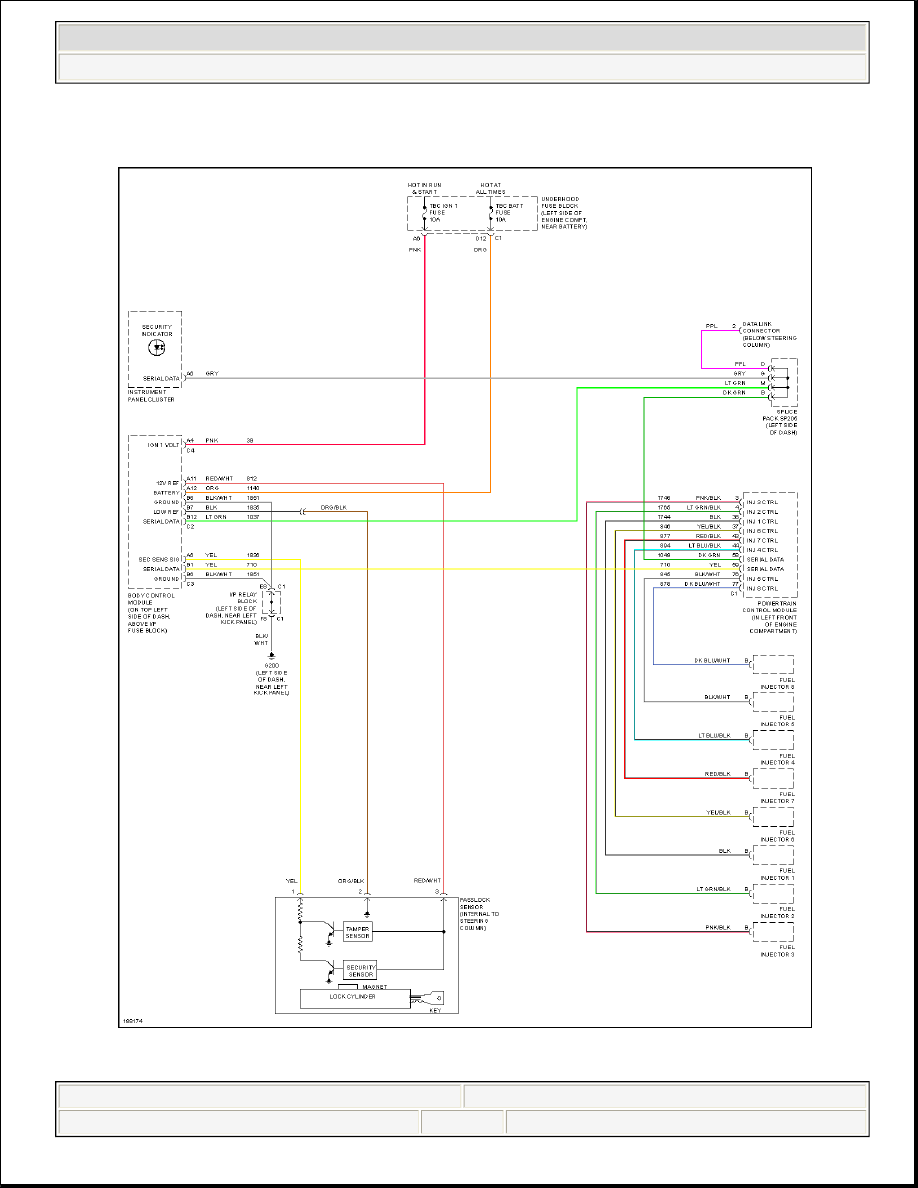

Fig. 6: Passlock Circuit

BODY CONTROL MODULES



2004 Hummer H2

SYSTEM WIRING DIAGRAMS Hummer - H2





2004 Hummer H2

SYSTEM WIRING DIAGRAMS Hummer - H2
