Remove the spindle extension from the spindle.

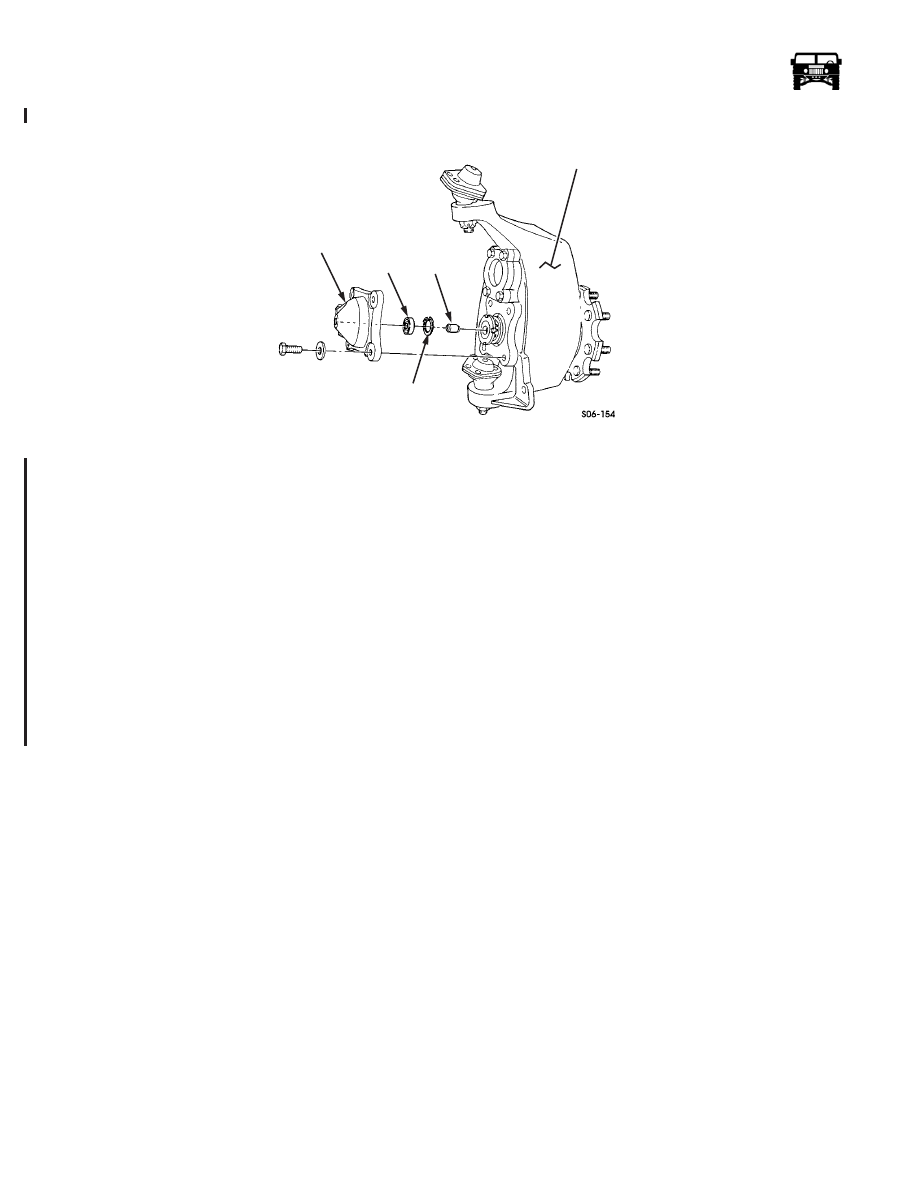

Figure 6-75:   Spindle Extension and Seal

Cleaning and Inspection

Clean and inspect the spindle extension and seal. Check for leaks and cracks. Replace the defective parts.

Installation

CAUTION: Do not allow sealant or adhesive into the air system. Sealant will damage the CTIS components.

1.

Apply sealant to the seal and install the seal in the steering arm cover (Figure  6-75).

2.

Secure the seal to the steering arm cover with the retaining ring.

3.

Apply a small amount of adhesive to the end of the spindle extension and install into the spindle.

4.

Install the steering arm cover on the geared hub with the four washers, bolts tube connection shield and the two washers.
Tighten the bolts to 75 lb-ft (102 N•m).

5.

Install the tie rod end to the steering arm cover (Refer to section 9).

6.

Apply sealant to the threads on both ends of the 45° line fitting and install the fitting into the steering arm cover.

7.

Connect and tighten the braided CTIS hose to the 45° line fitting.

STEERING

ARM COVER

SEAL

RETAINING

RING

EXTENSION

GEARED

HUB

12-1-05

______________

 Wheels and Tires/Central Tire Inflation System (CTIS)  6-67

5745804

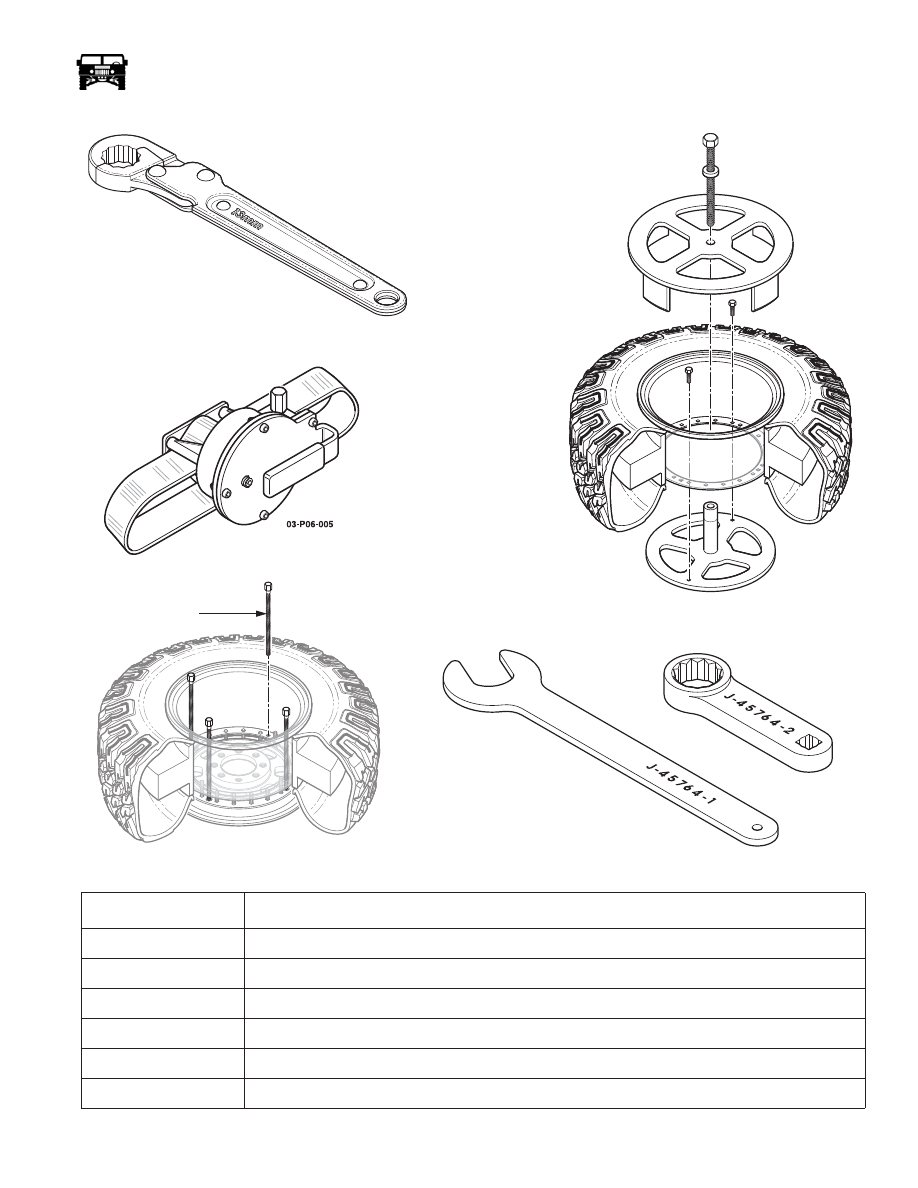

ESSENTIAL TOOLS

Tool No.

Description

J–45769

13mm Runflat Wrench

J–42452

Pneumatic Runflat Compressor

J–45764-1

Alignment Cam Bolt Wrench

J–45764-2

Torque Adaptor

J–45770

Two-Piece Aluminum Wheel Separator

J–45760

Jack Bolts

J–45769

J–42452

03-S06-001

03-P06-004

J–45760

03-P06-003

J–45770

03-S06-008

J–45764-1 and J–45764-2

6-68

Wheels and Tires/Central Tire Inflation System (CTIS)

_______________

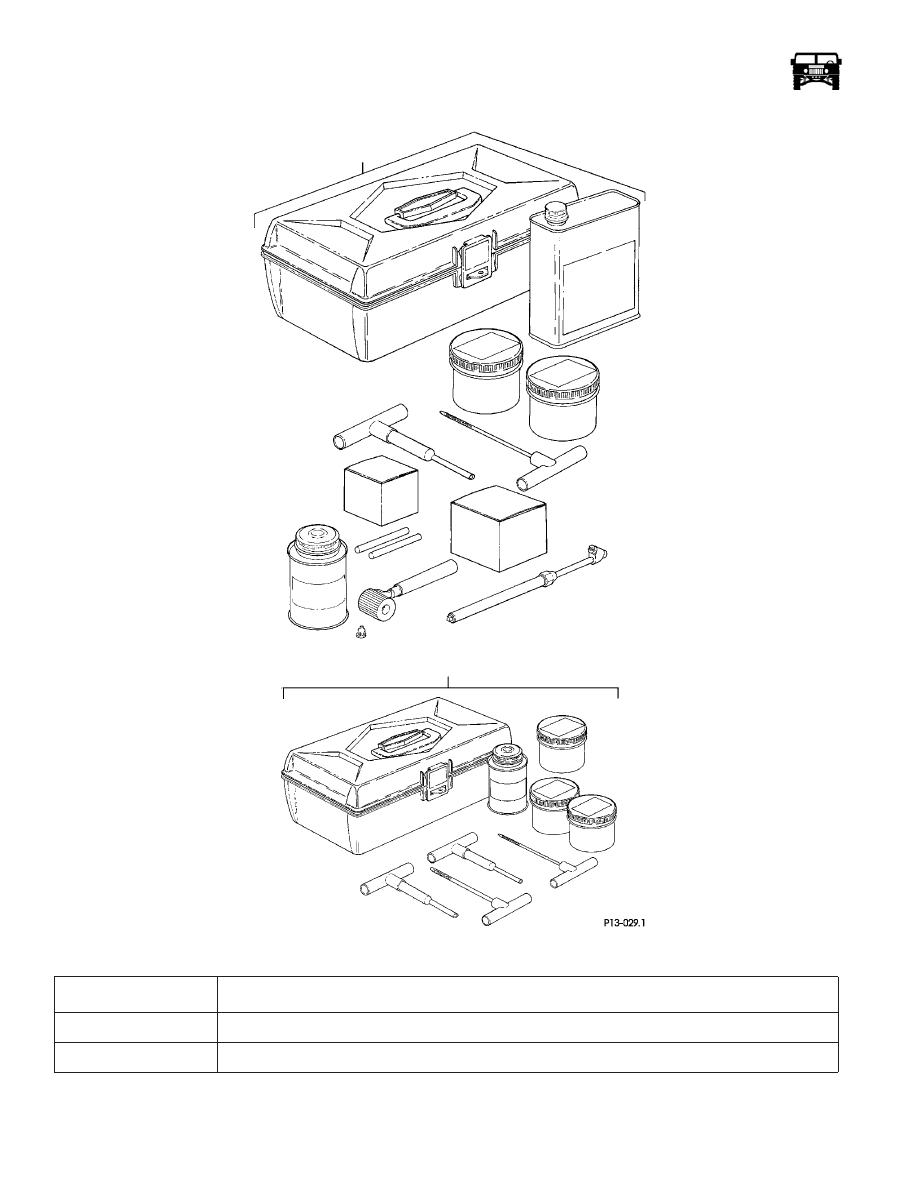

SPECIAL TOOLS

Tool No.

Description

5710216

Internal tubeless tire repair kit

5710215

External tubeless tire repair kit

5710215

5710216
