Серия вариаторов модели 12JS160T/12JS180T/12JS200T - руководство по эксплуатации - 2011 год

ПРЕДИСЛОВИЕ

Серия Фулера двухпромежуточных валиковых вариаторов, введённая Шэнь сиским шестерёнчатым ТОО «ФАСТ» от Американской корпорации EATON, является передовыми в Мире и высокомощными, многопередающими вариаторам и механического типа. Она применяет комплексный проект главной опоки с вторичной, двухпромежуточно-валиковую передачу, плавание шпинделя и его зубчатки, её фрикционный аксоид синхронизатора использует высокоспособный фр икционный материал, поэтому данная серия вариаторов является идеальными ва риаторами современных тяжелых машин. Теперь ТОО серийно производит сери и RT-11609A, RTO-11609В, RT-11509C, RTO-11609E, RTO-11509F, 7DS90, 7DS100, 7DS118, 7JS100, 8JS100, 8JS118, 8JS118T, 8JS130T, 8JS180T,

9JS119, 9JS119T, 9JS135, 9JS135T, 9JS150, 9JS180, 9JS220, 12JS160T, 12JS190T, 12JS240T, 16JS160T, 16JS190T, 16JS240T и другие серии двухпромежуточно-валиковых вариаторов.

Серия 12JS160T вариаторов является освоенной и изготовленной нашим ТОО путём введения Американской техники. Она широко применена для автомашин разных моделей, в которых выводный момент кручения двигателя составляет 1600Nm. Такие вариаторы имеют простую структуру, используют комплексный проект главной опоки с вторичной двухпромежуточных валиков. Они имеют следующие особенности: совершенный синхронизатор, лёгкое включение передачи, высокое отношение скорости первой передачи, сильная способность подъёма, рациональное передающее расположение, малая разность между классами отношения скорости, ясные передающие места, гибкое переключение передачи, применение одиночного Н, одностержневого, двухстержневого и гибко-осевого управления, многообразный отбор мощности и другие особенности, поэтому они нравятся потребителям.

В настоящее время данная продукция применена для тяжёлых двигателей мощностью в интервале 260380 л.с.. Соответствуя требованию рынка тяжёлых машин и показывая направление будущего развития, данные вариаторы являются первым выбором для тяжёлых автотягачей, грузовиков и специальных автомашин.

По требованию потребителей Шэньсиское шестерёнчатое ТОО «ФАСТ» мо жет провести проект формоизменения, изменение комплектации, обслуживание, поставку запчасти и др..

Целью Шэньсиского шестерёнчатого ТОО «ФАСТ» становится поставка пок упателям довольных продукций. Мы очень горячо приветствуем широких покупателей приехать к нам в ТОО за справку, переговор, посещение и руководство, м ы будем Вам искренне служить.

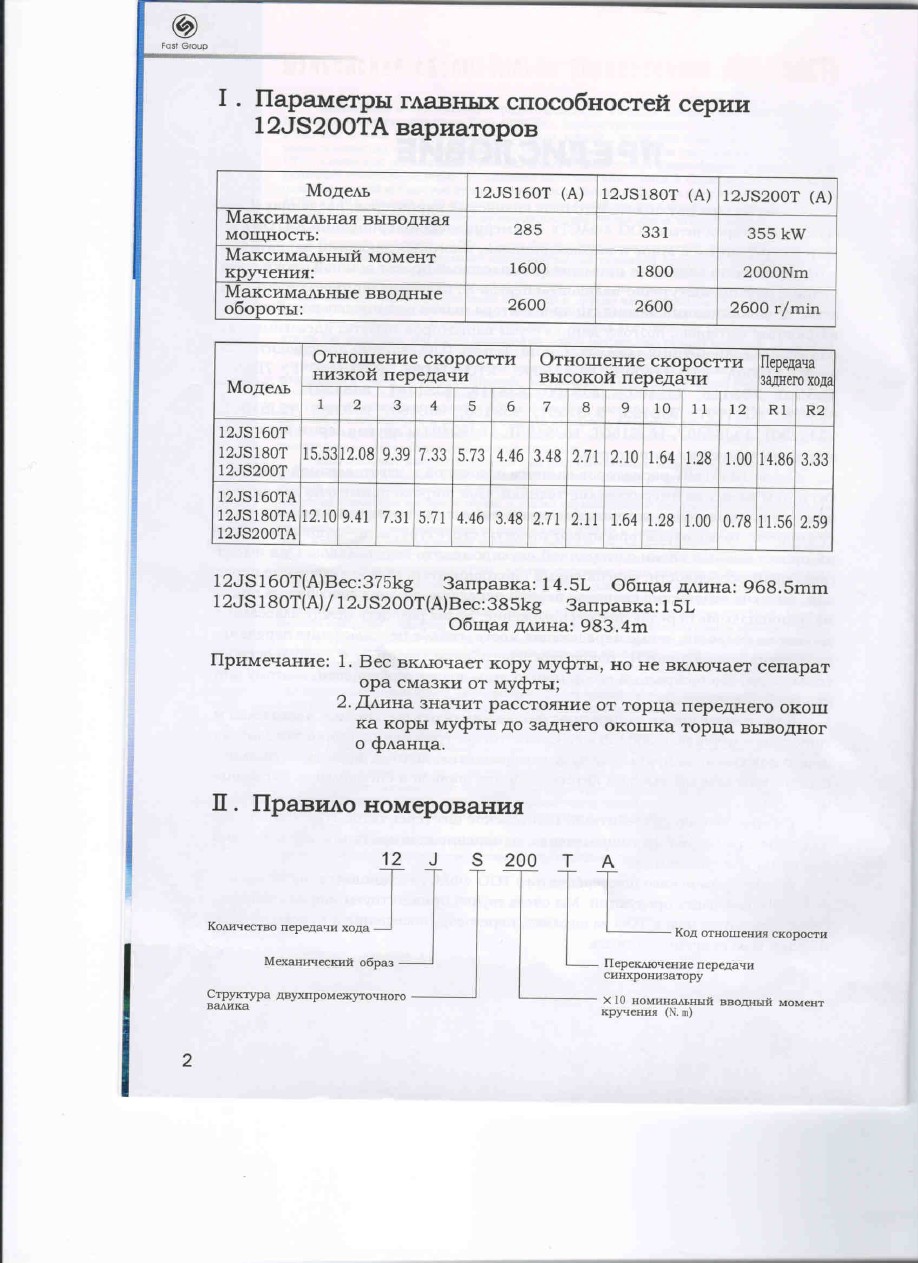

I . Параметры главных способностей серии 12JS200TA вариаторов

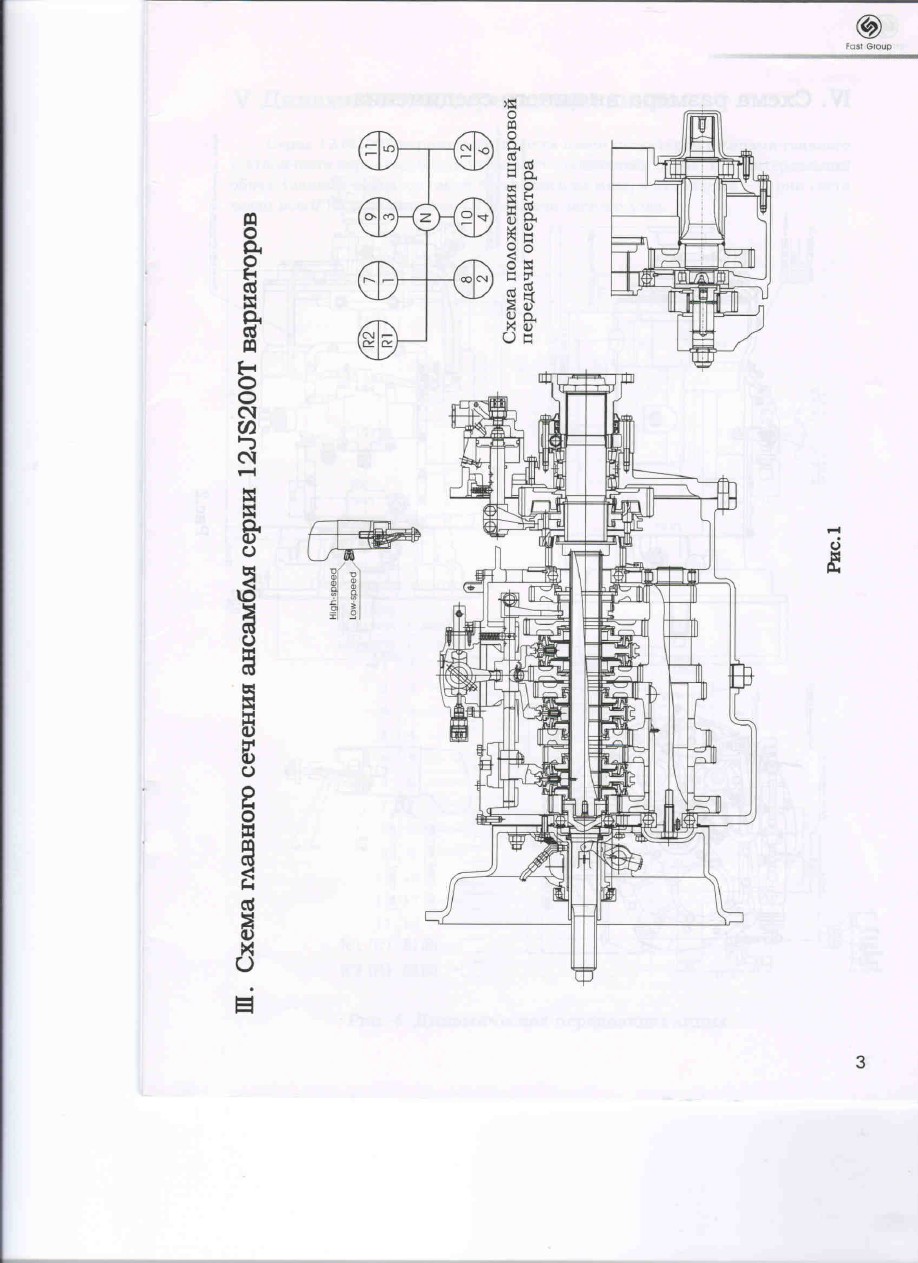

Схема главного сечения ансамбля серии 12JS200T вариаторов

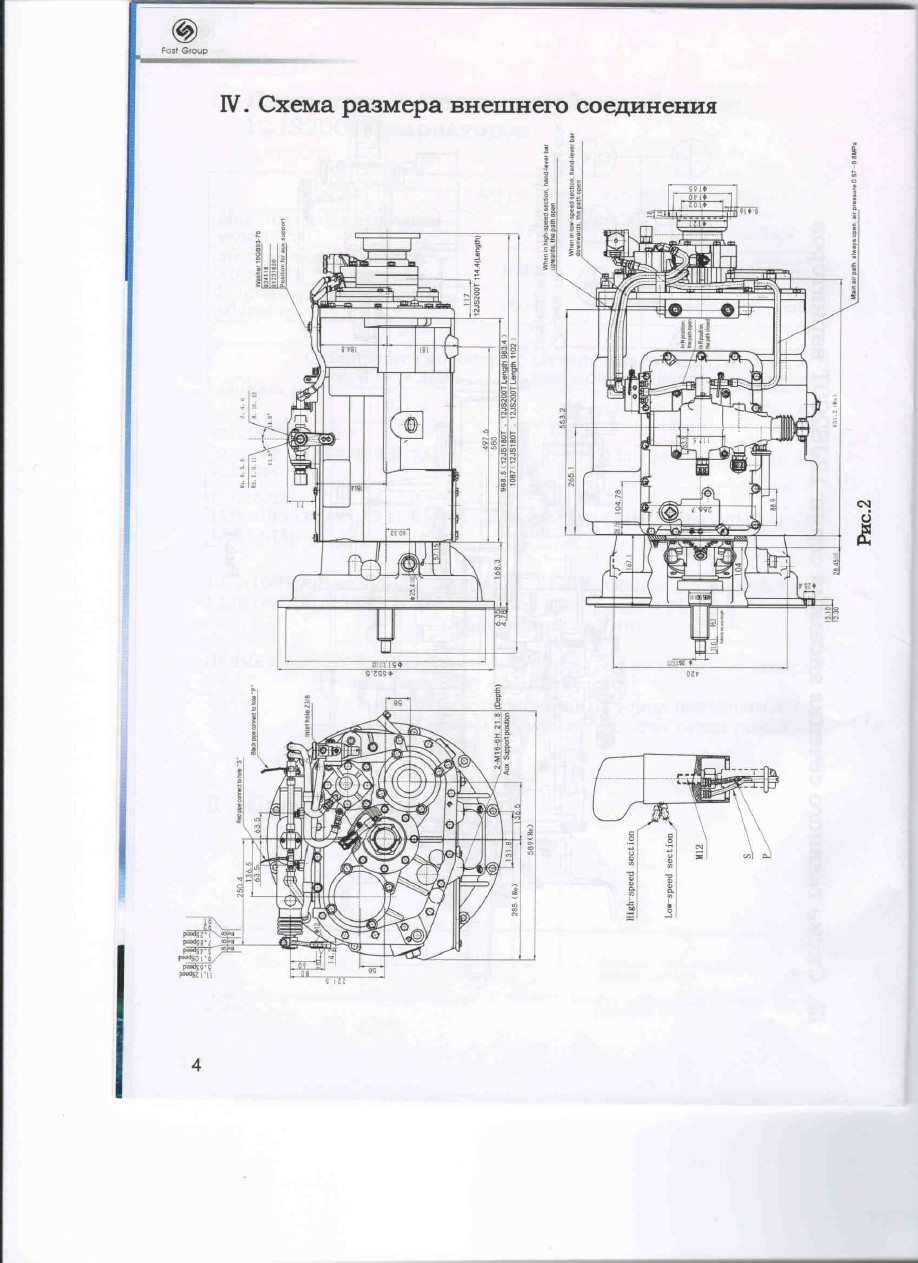

IV. Схема размера внешнего соединения

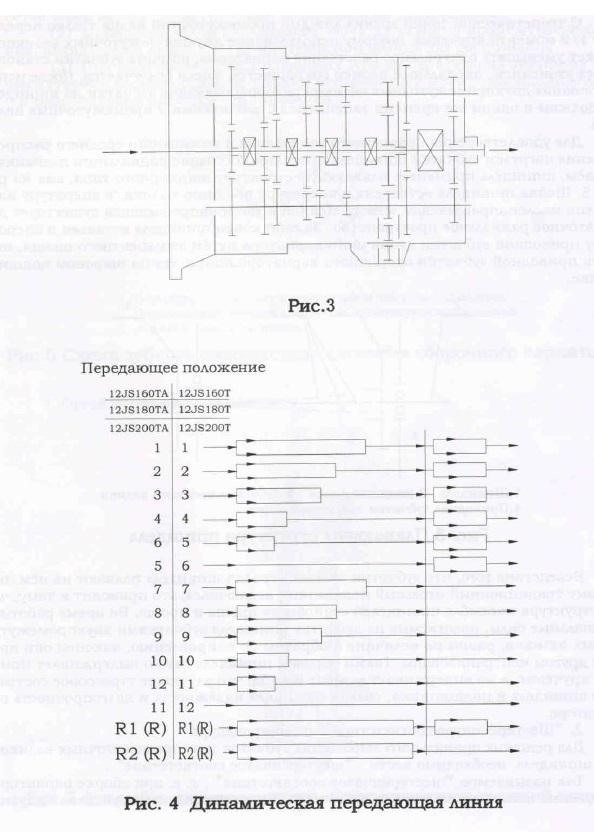

V .Динамическая передающая линия

Серия 12JS200T вариаторов является целой структурой с корами главного и вторичного вариаторов, она применяет ступенчатый образ, т. е. интервальный образ. Главный вариатор имеет 6 передающих мест, а вторичный —2, они составляют всего 12 передач хода и 2 передачи заднего хода.

VI. Типичная структура серии 12JS200T вариаторов

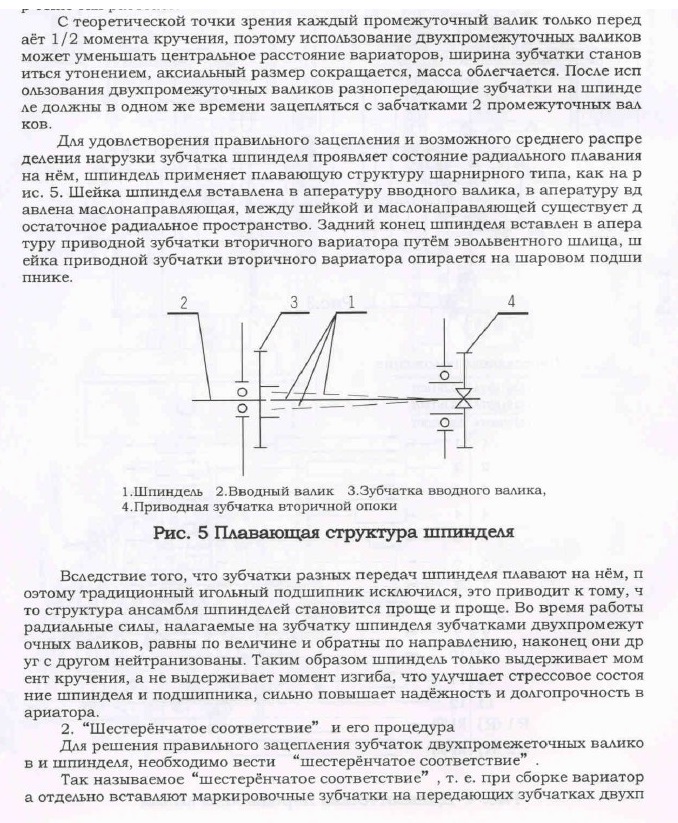

1. Двухпромежуточно-валиковая структура

Главный и вторичный вариаторы серии 12JS160T вариаторов используют 2 промежуточных валика с одинаковой структурой, которые пересекаются под 180° . После ввода из вводного валика динамическая сила растекается на 2 про межуточных валика, потом втекает в шпиндель для вывода, вторичный вариатор тоже так работает.

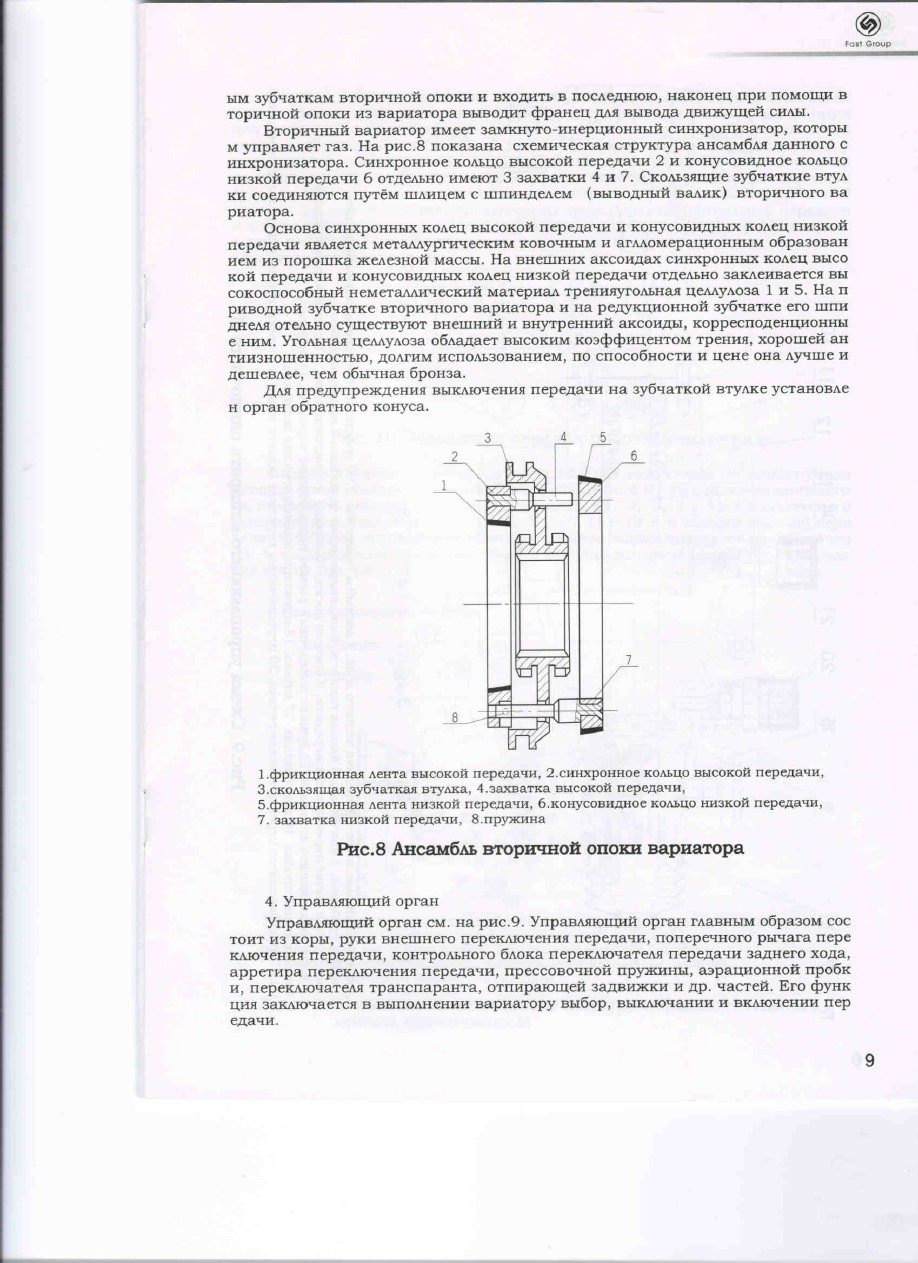

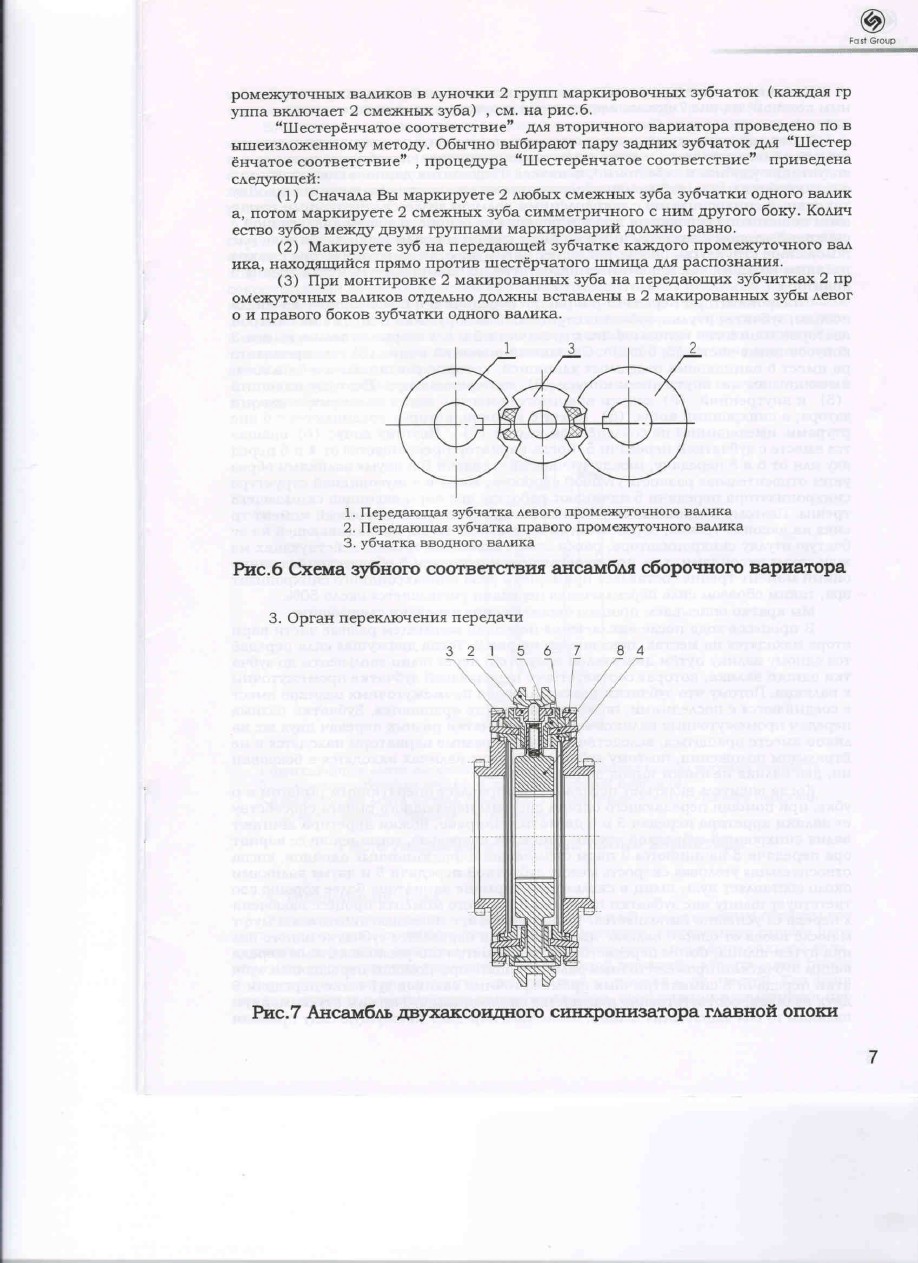

В главном вариаторе установлен двухаксидный синхронизатор с закреплён ным кольцом, на рис. 7 показывается схема структуры аксиального главного сече ния.

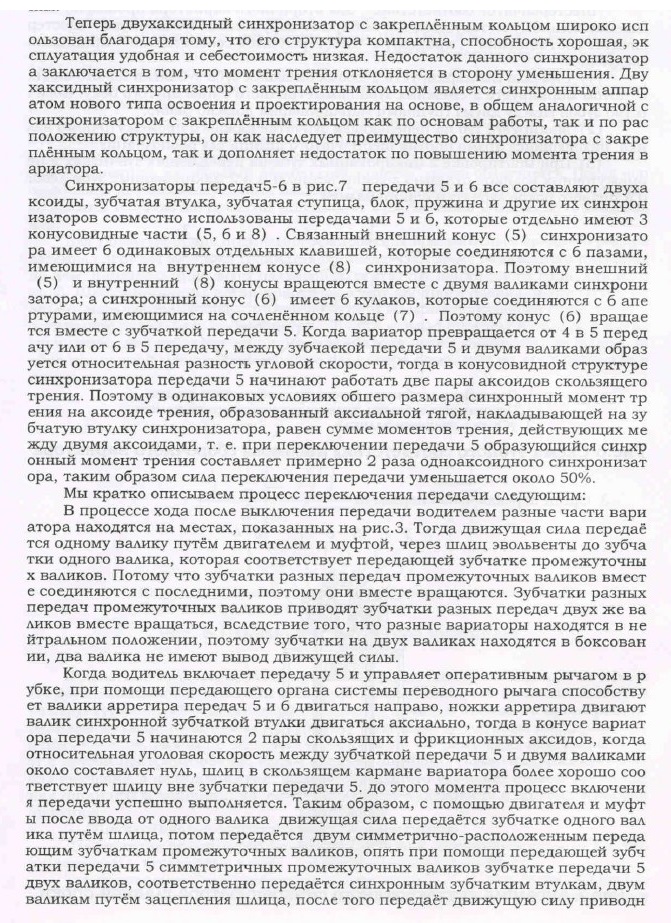

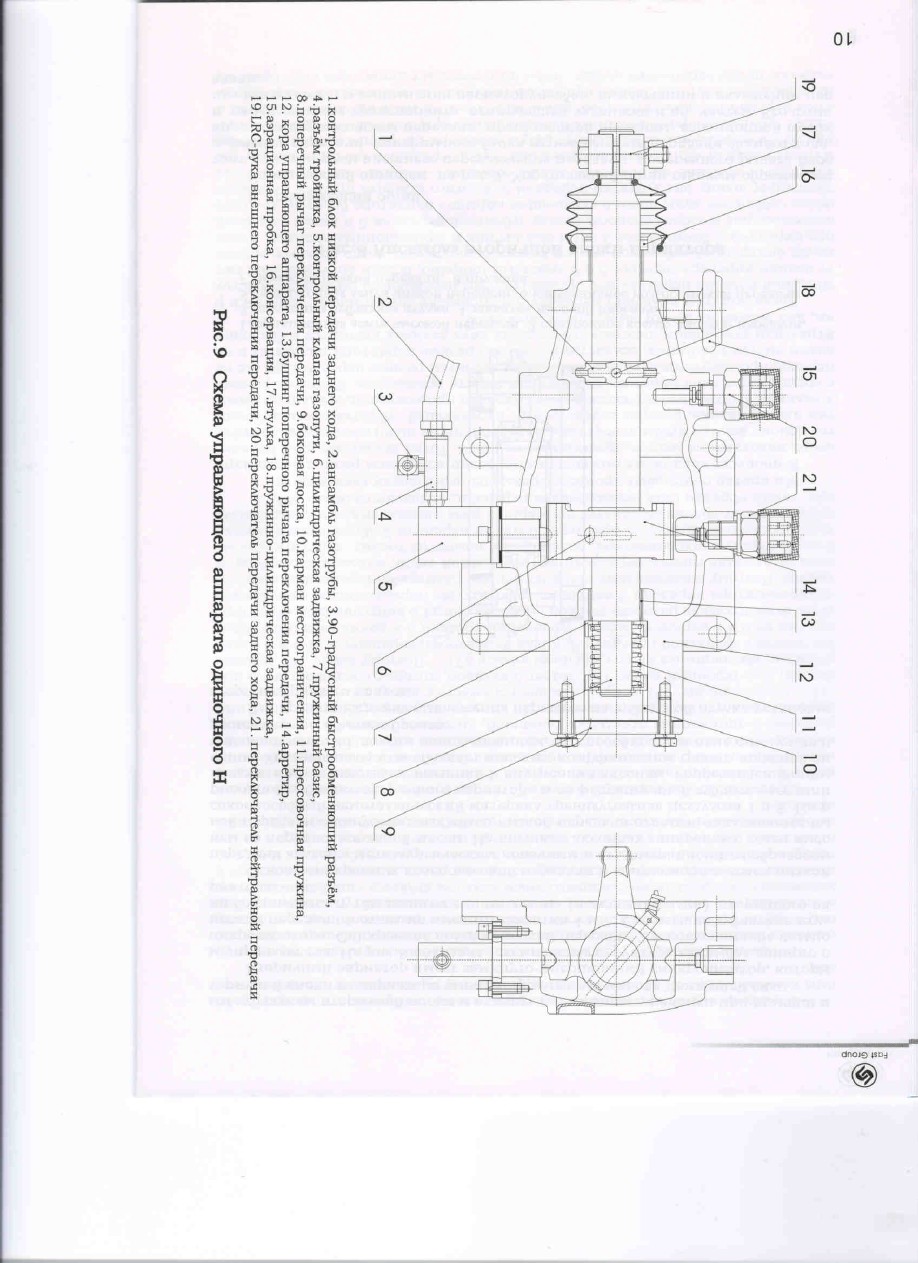

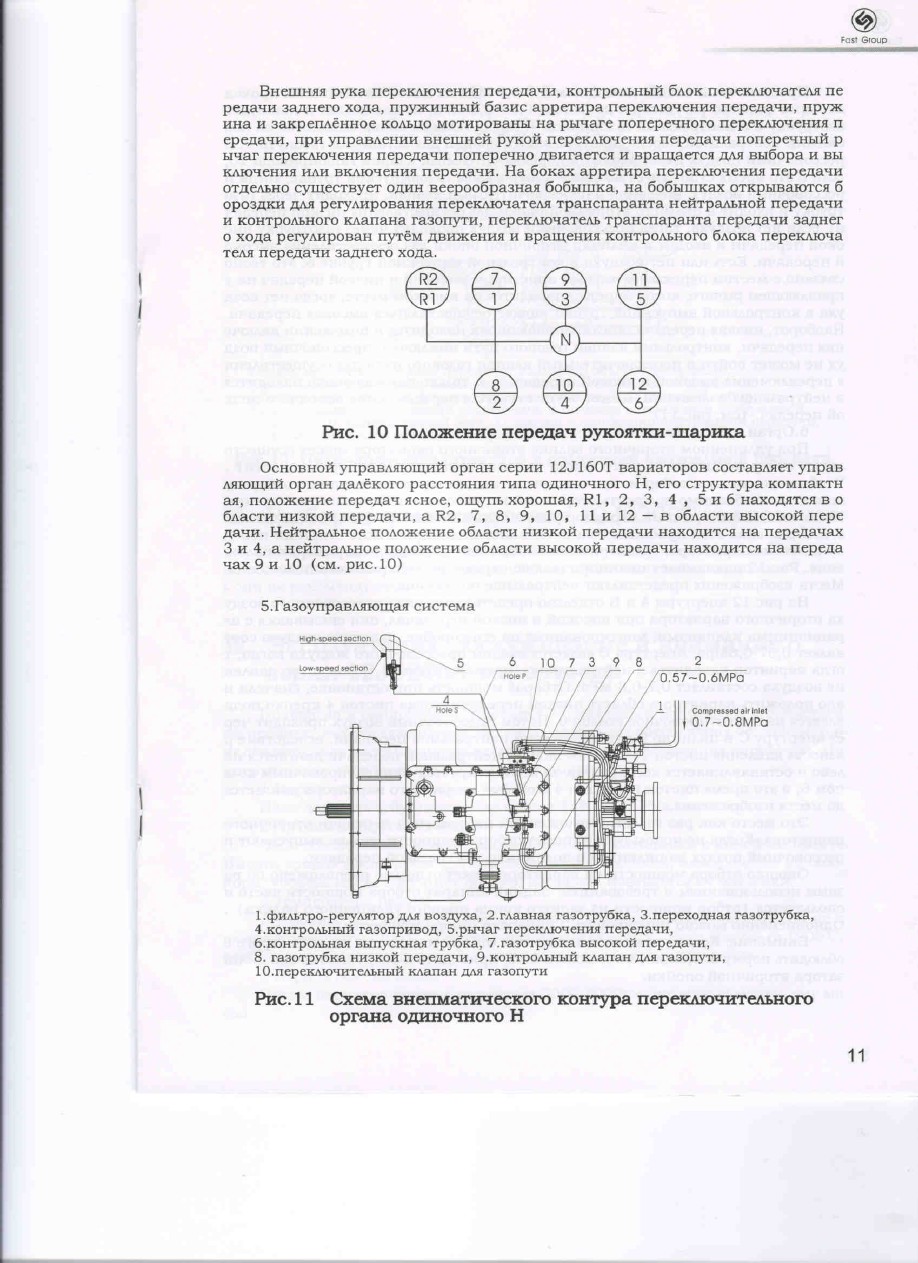

Рис.9 Схема управляющего аппарата одиночного Н

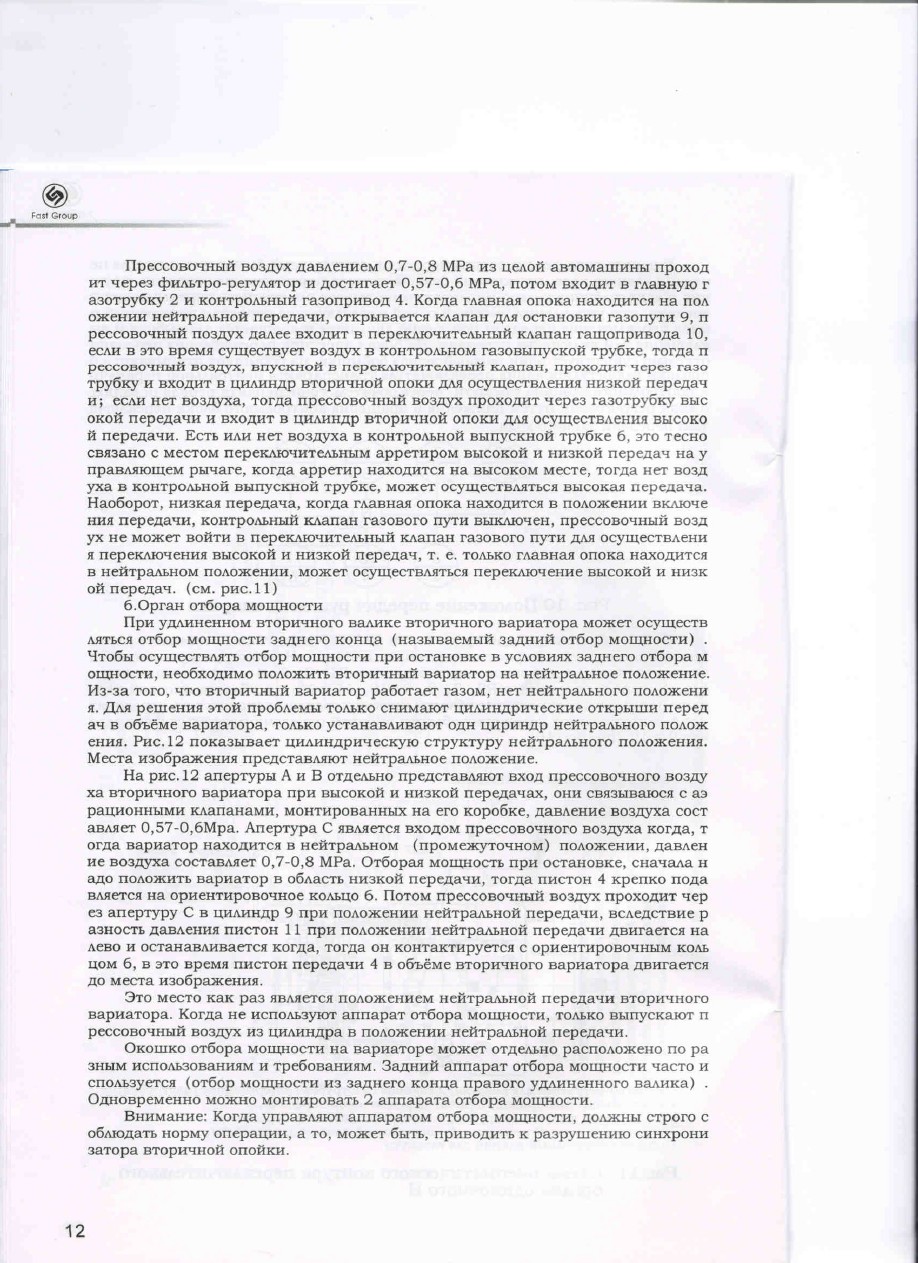

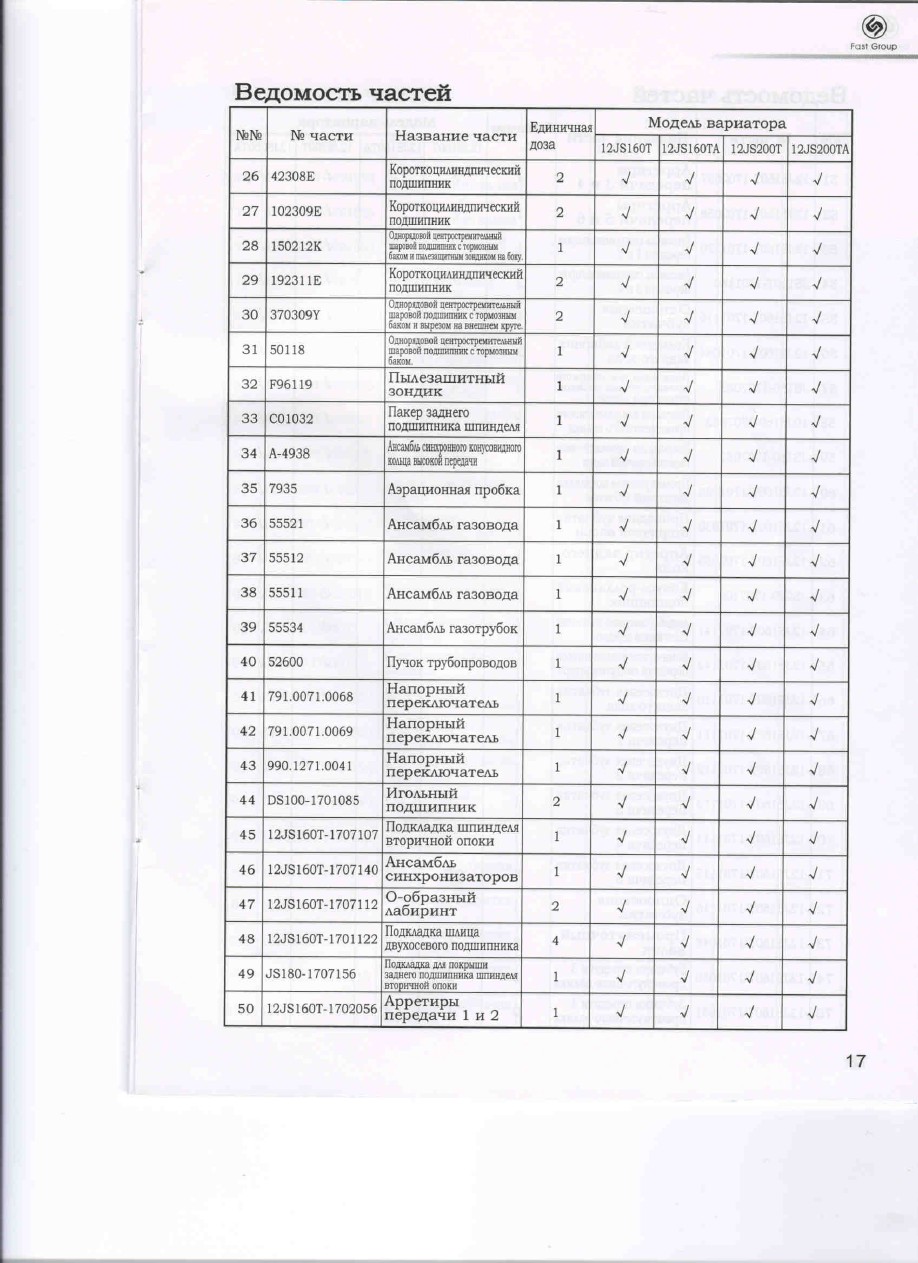

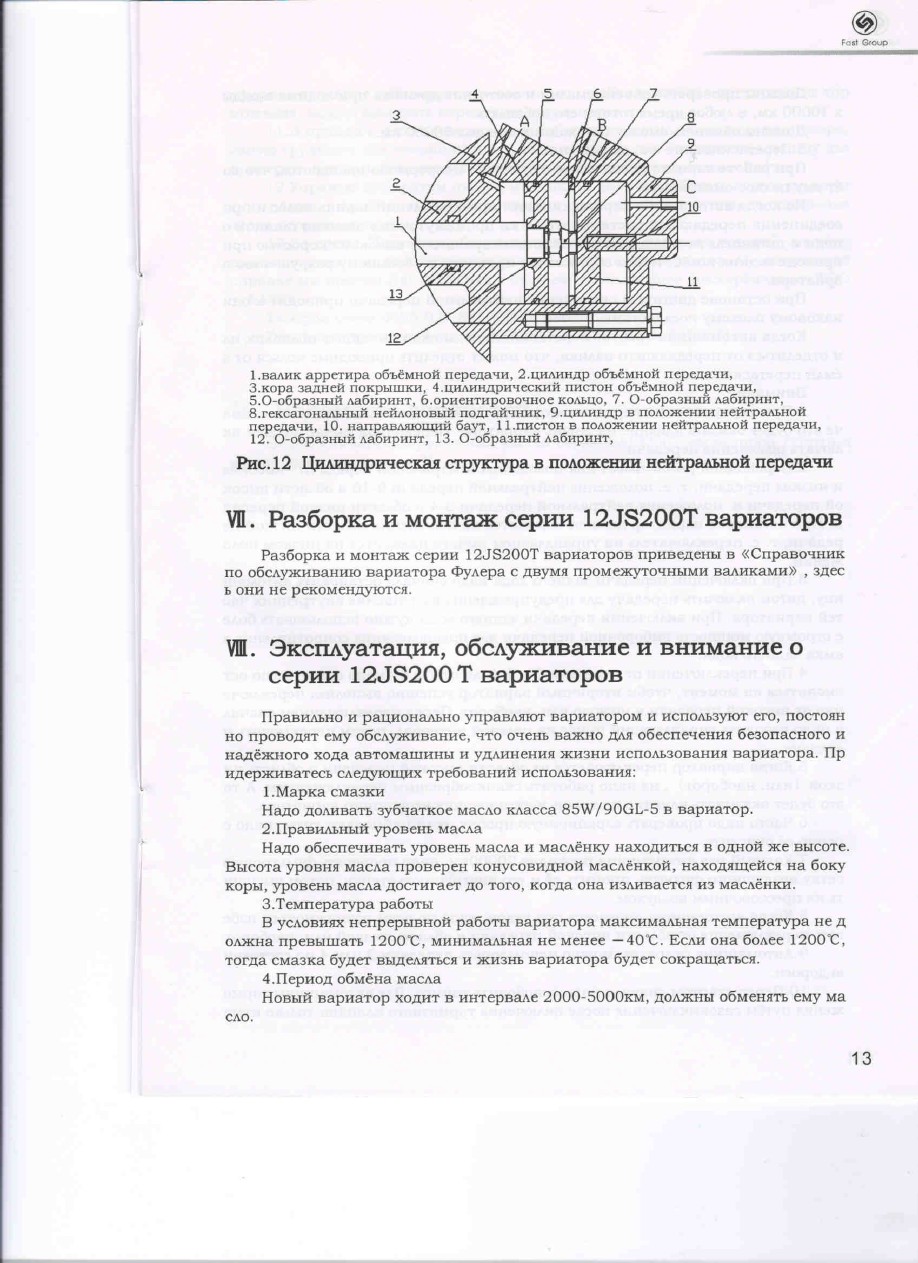

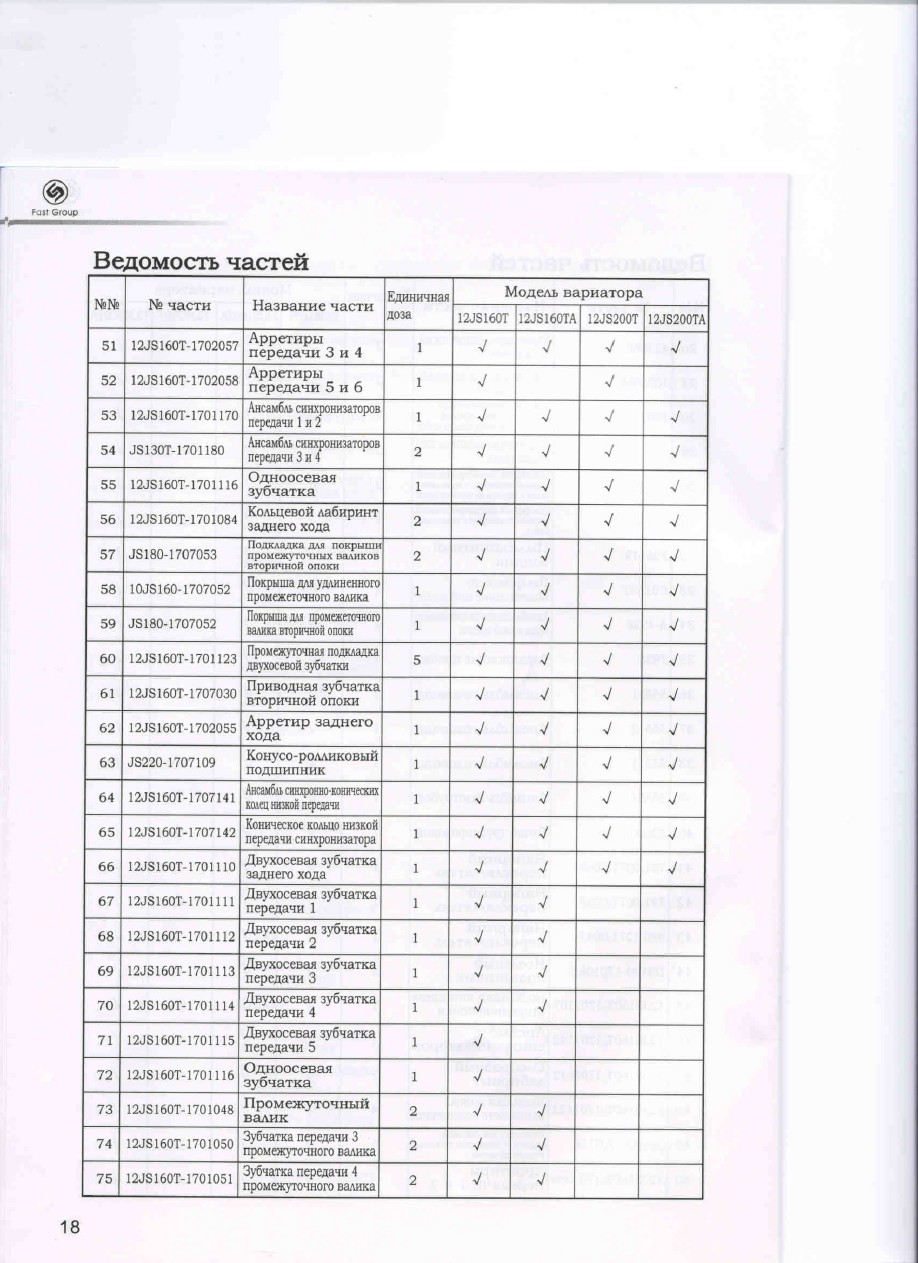

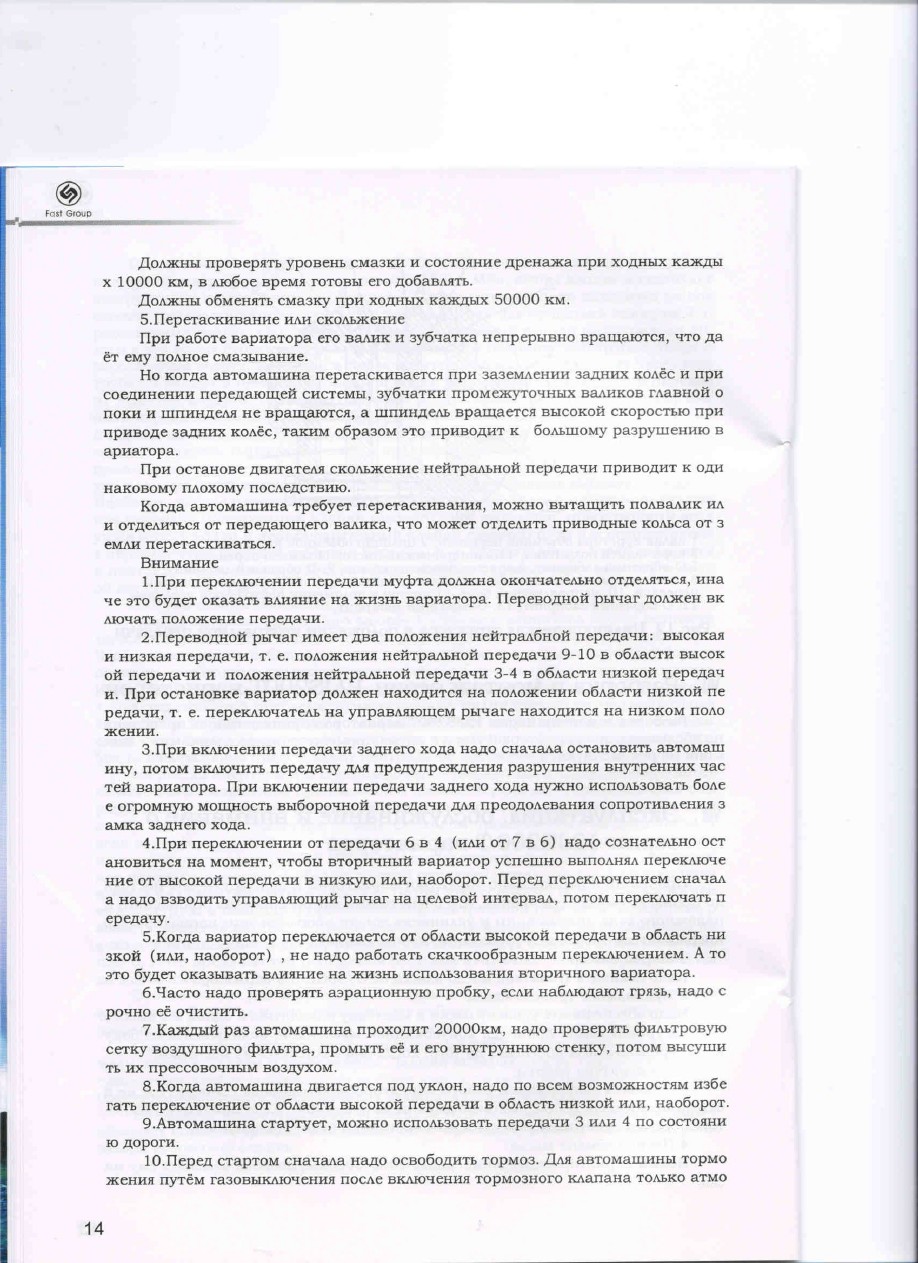

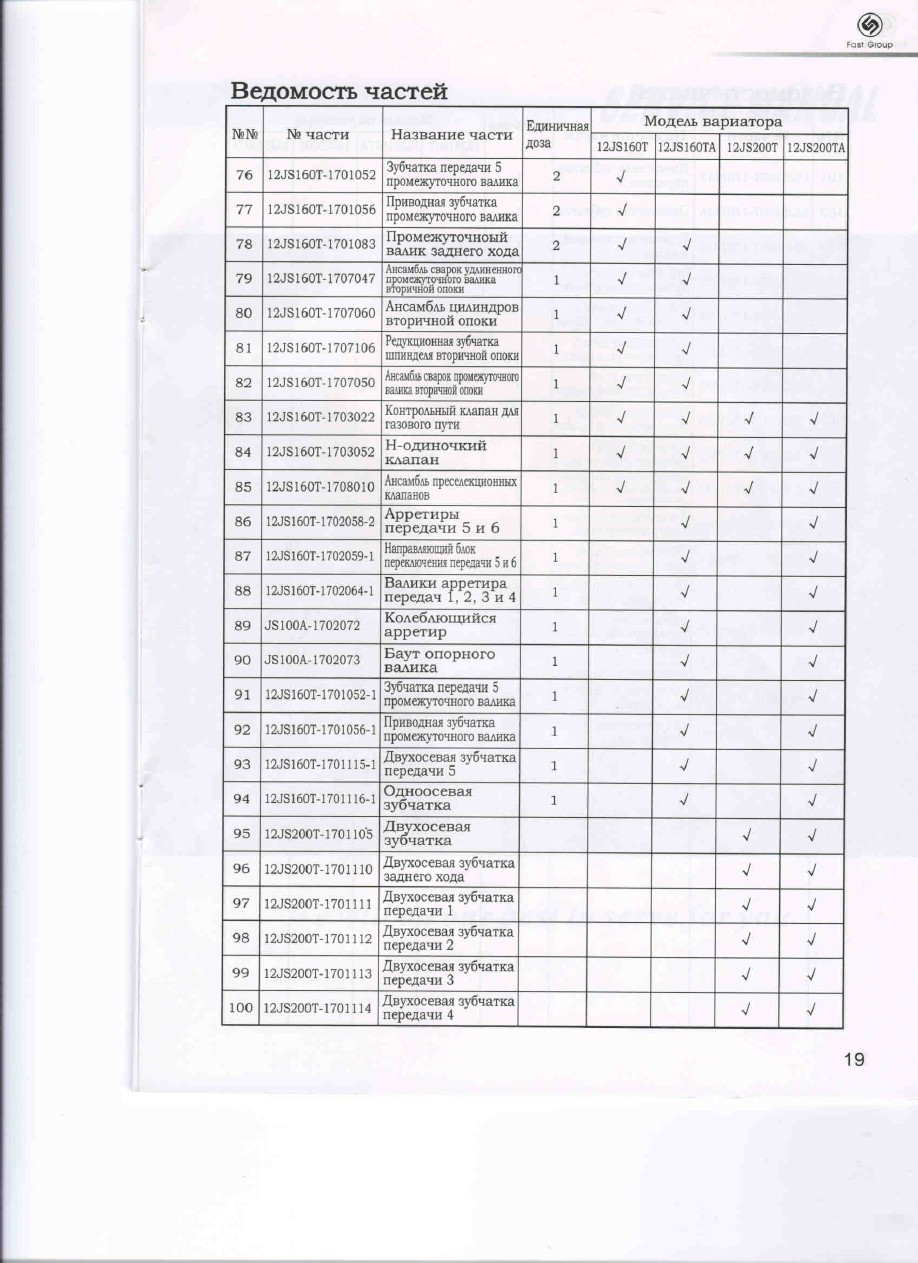

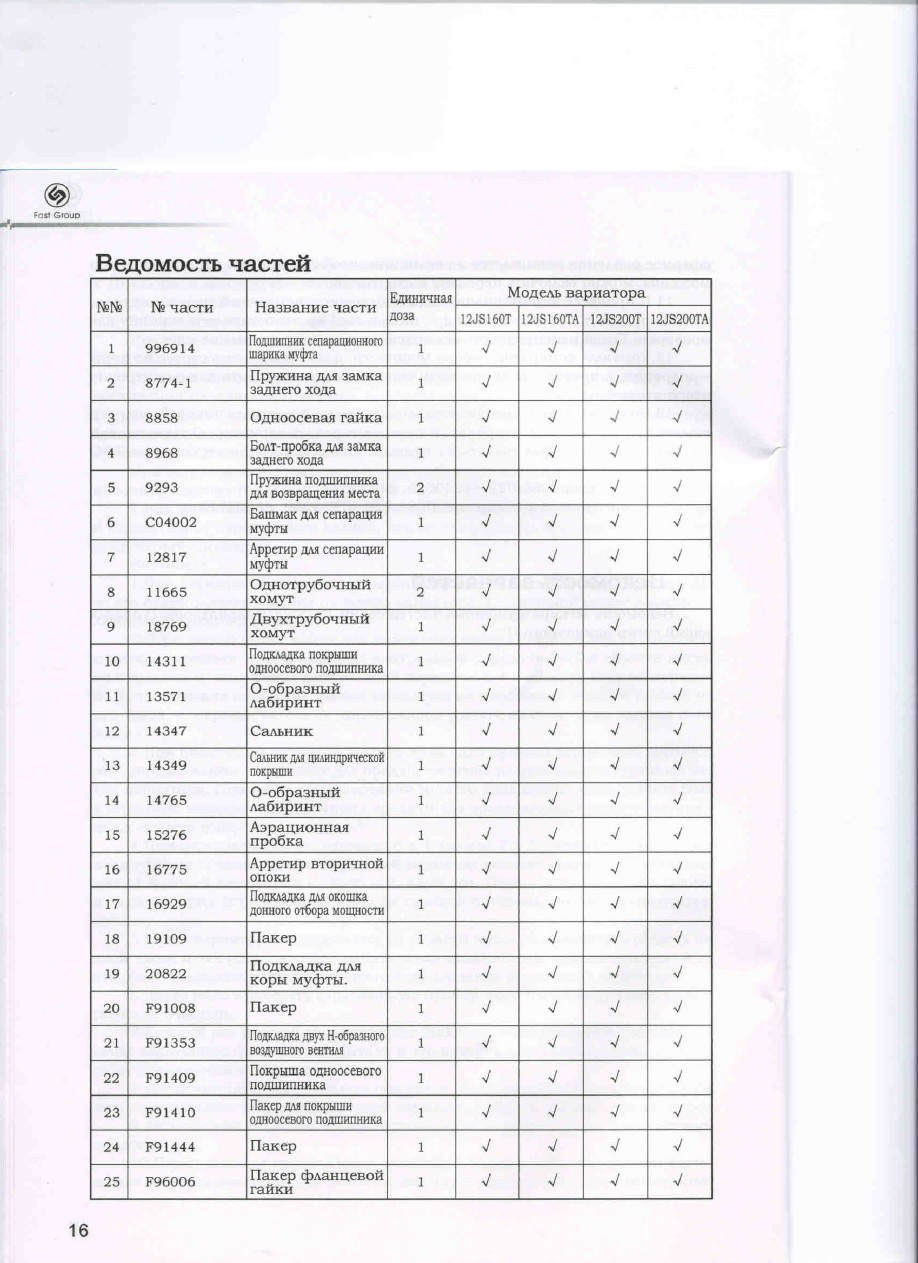

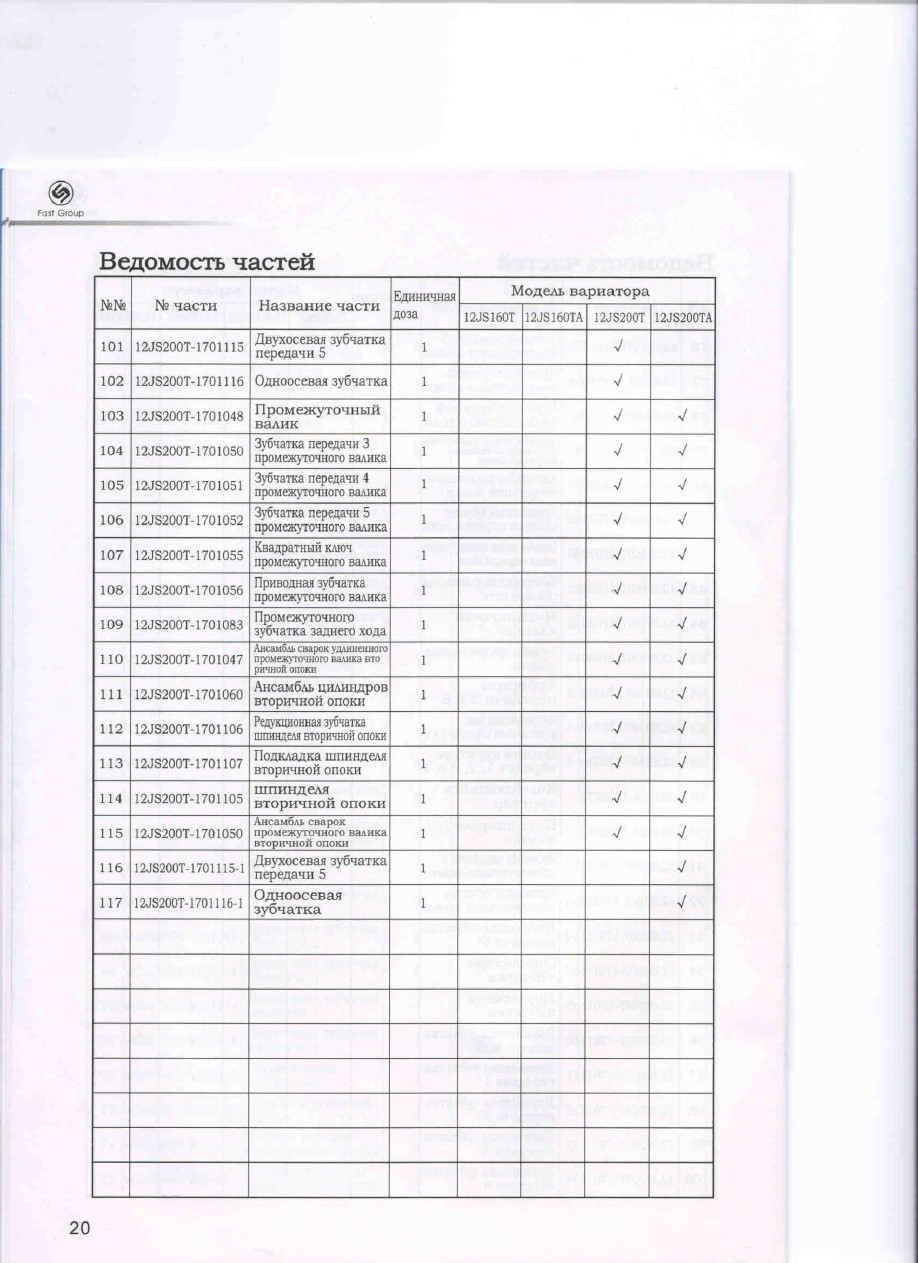

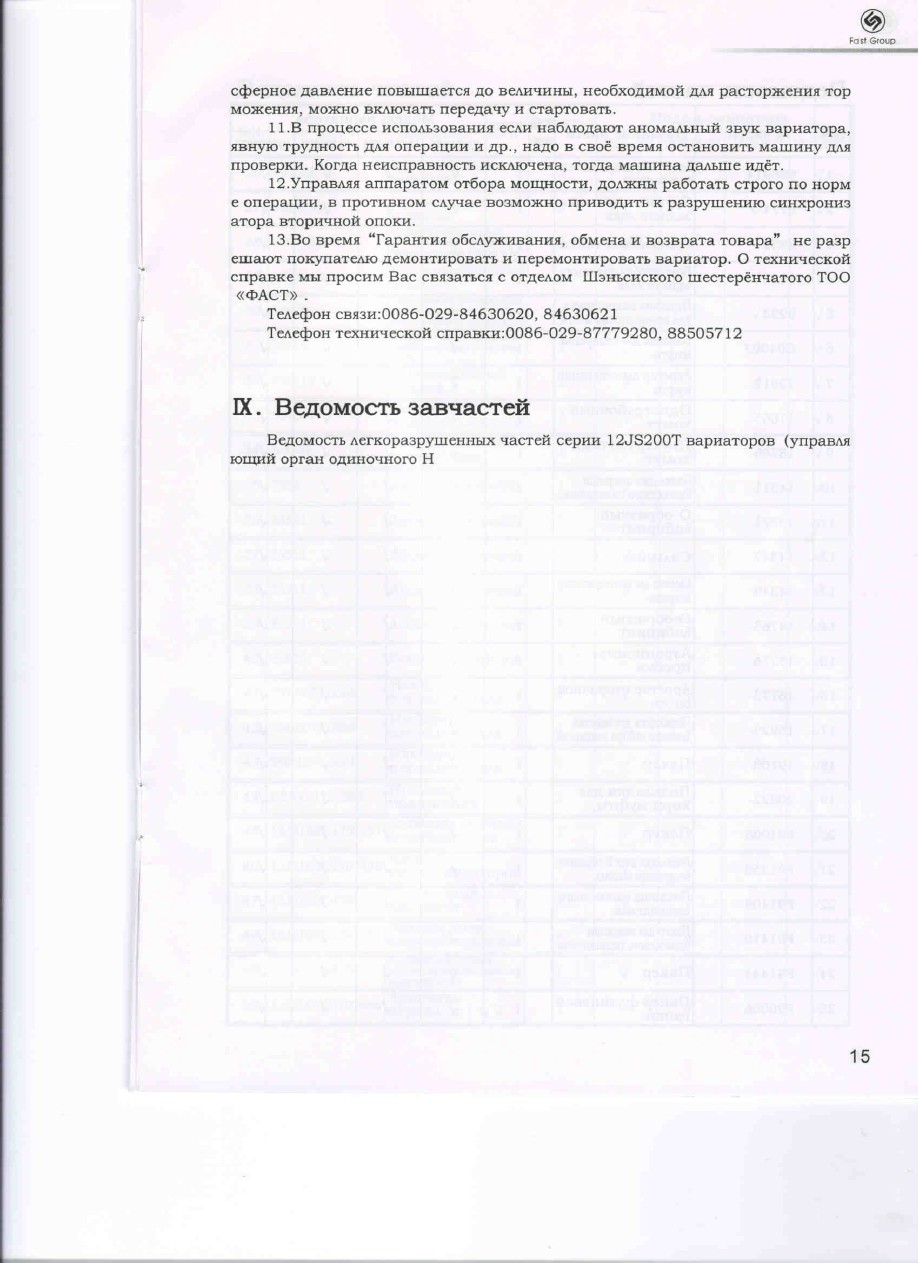

Ведомость частей

     1

//////////////////////////
