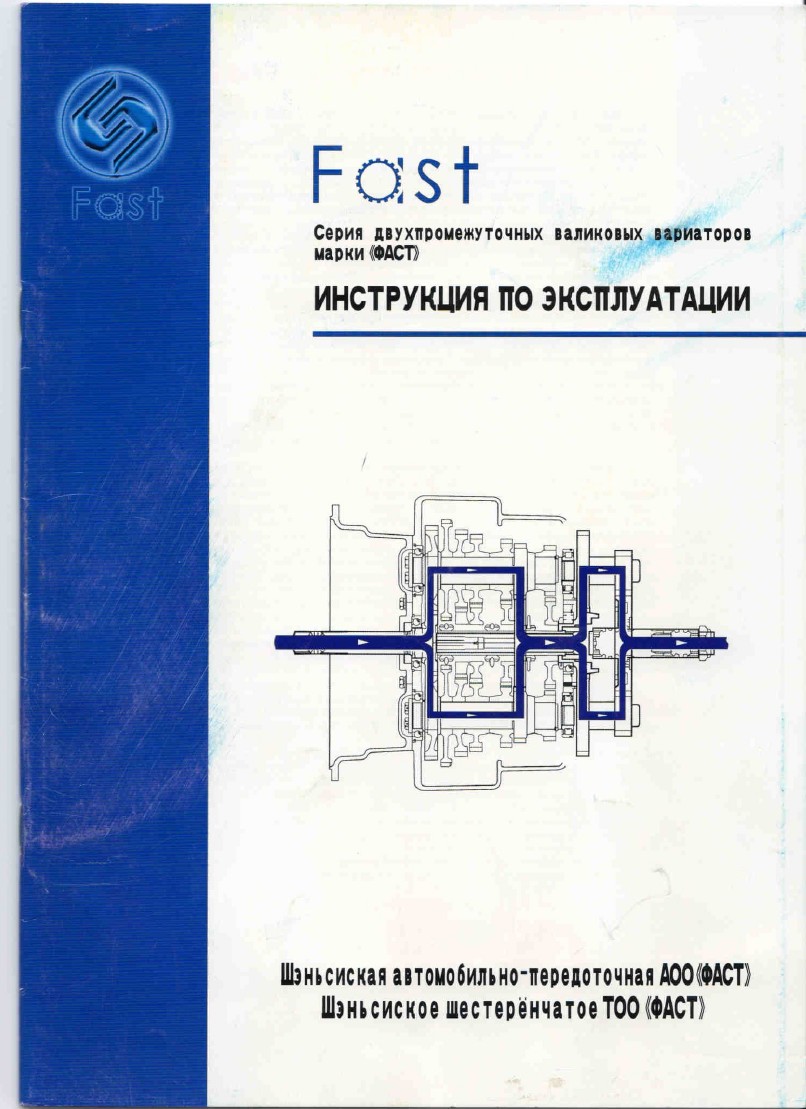

FAST Серия двухпромежуточных валиковых вариаторов марки ФАСТ. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ



  Главная      Книги - Разные     Серия вариаторов модели 12JS160T/12JS180T/12JS200T - руководство по эксплуатации - 2011 год



поиск по сайту            правообладателям

















FAST Серия двухпромежуточных валиковых вариаторов марки ФАСТ. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

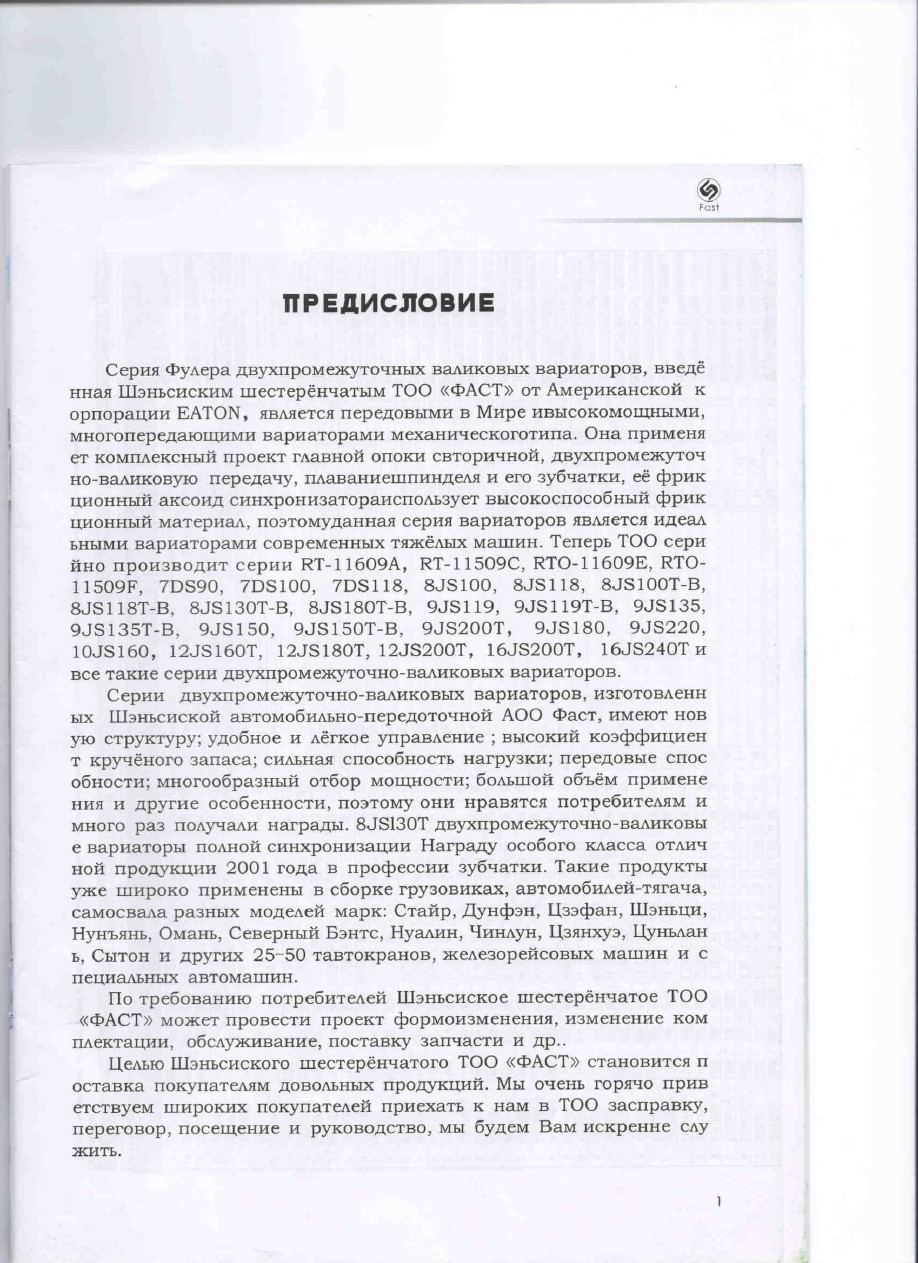

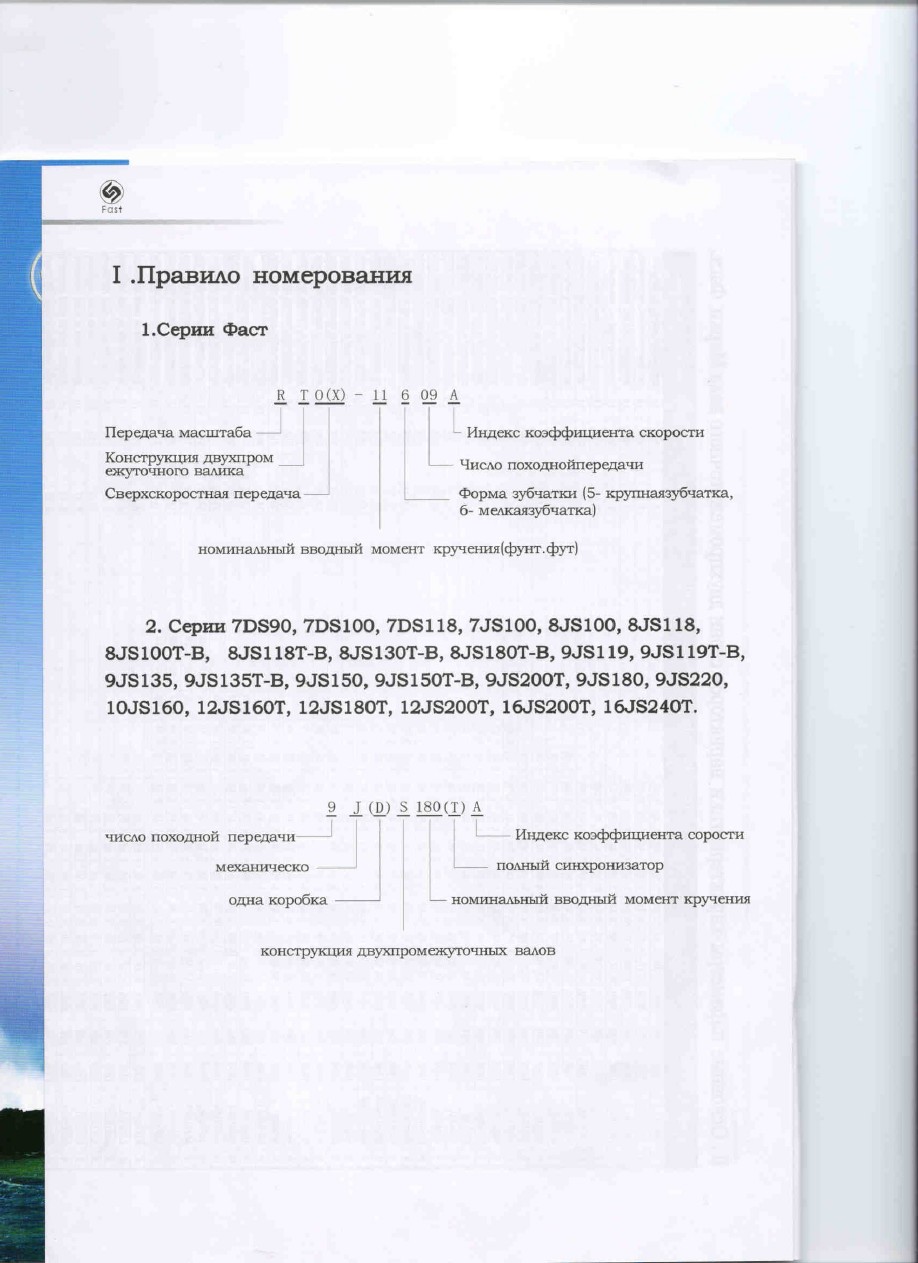

1 Правило номерования

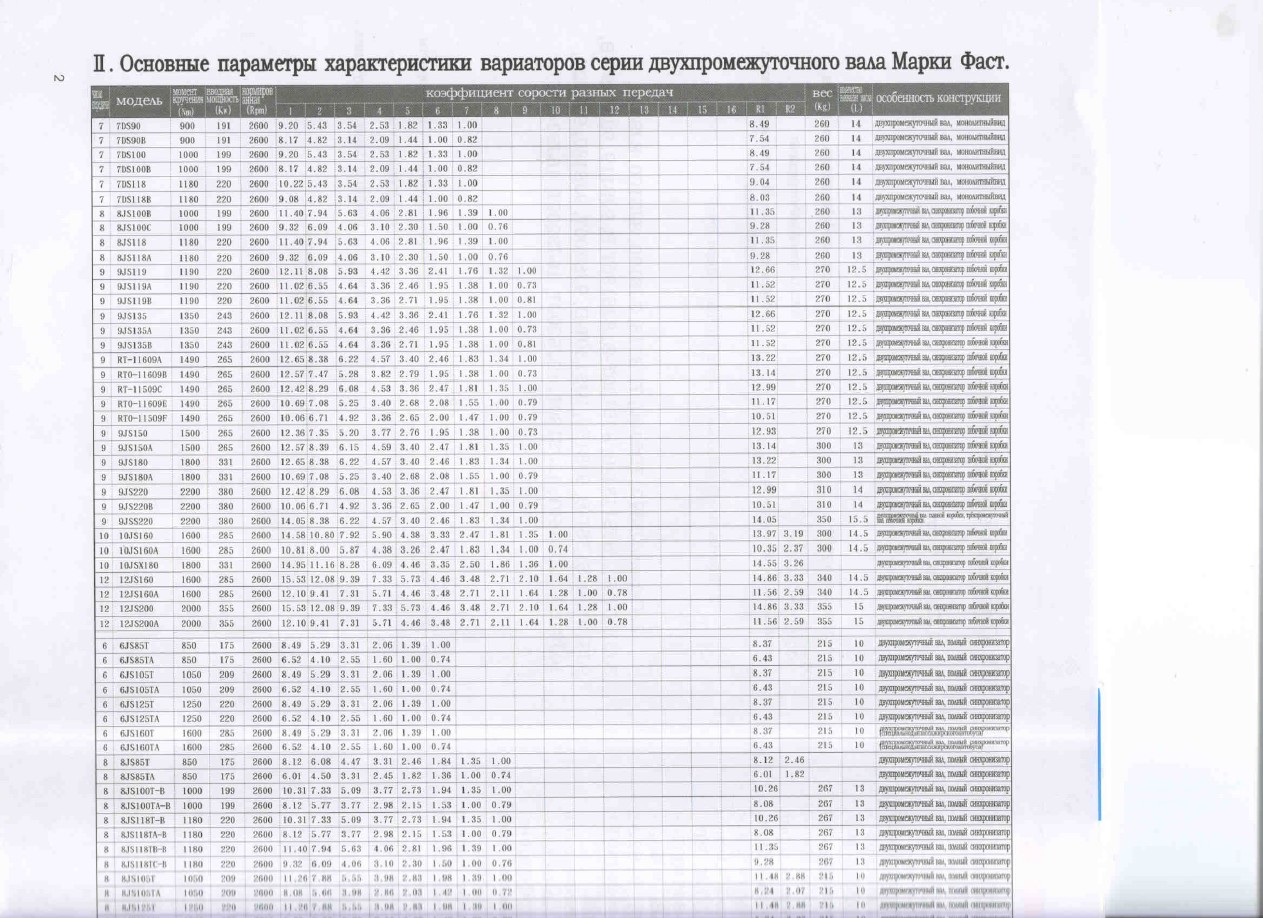

Основные параметры характеристики вариаторов серии двухпромежуточного вала Марки Фаст

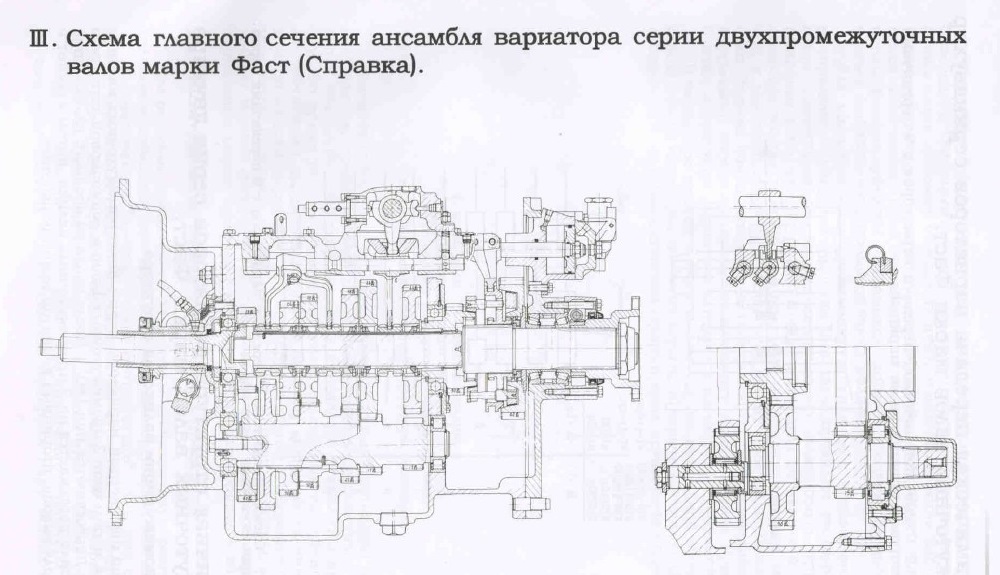

 Схема главного сечения ансамбля вариатора серии двухпромежуточных валов марки Фаст (Справка).






IV. Динамическая передача вариаторов серии двухпромежуточных валов марки Фаст.

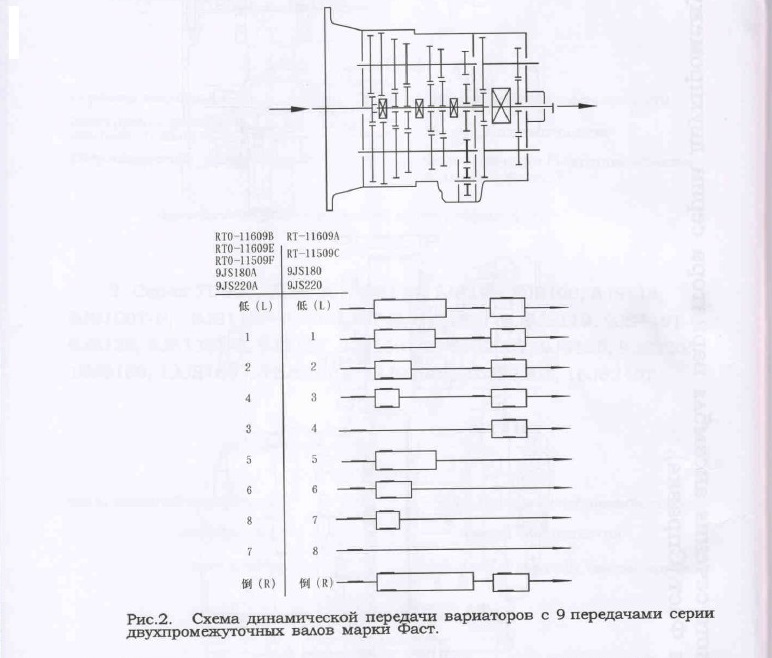

См. на Рис.2. Схема динамической передачи вариаторов с 9 передачами серии двухпромежуточных валов марки Фаст.





V. Типичная структура вариаторов серии двухпромежуточных валов марки Фаст.

1. Двухпромежуточно- валиковая структура

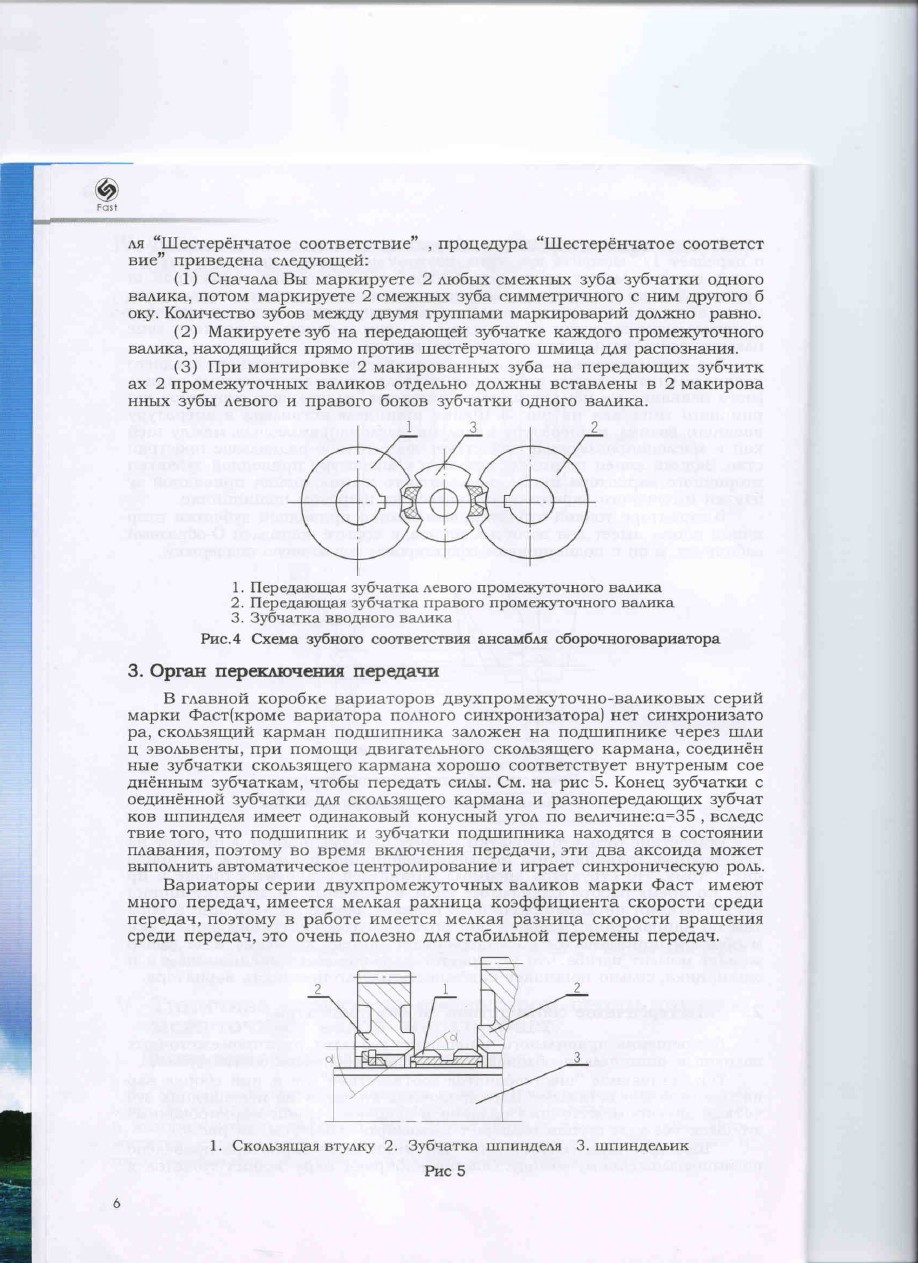

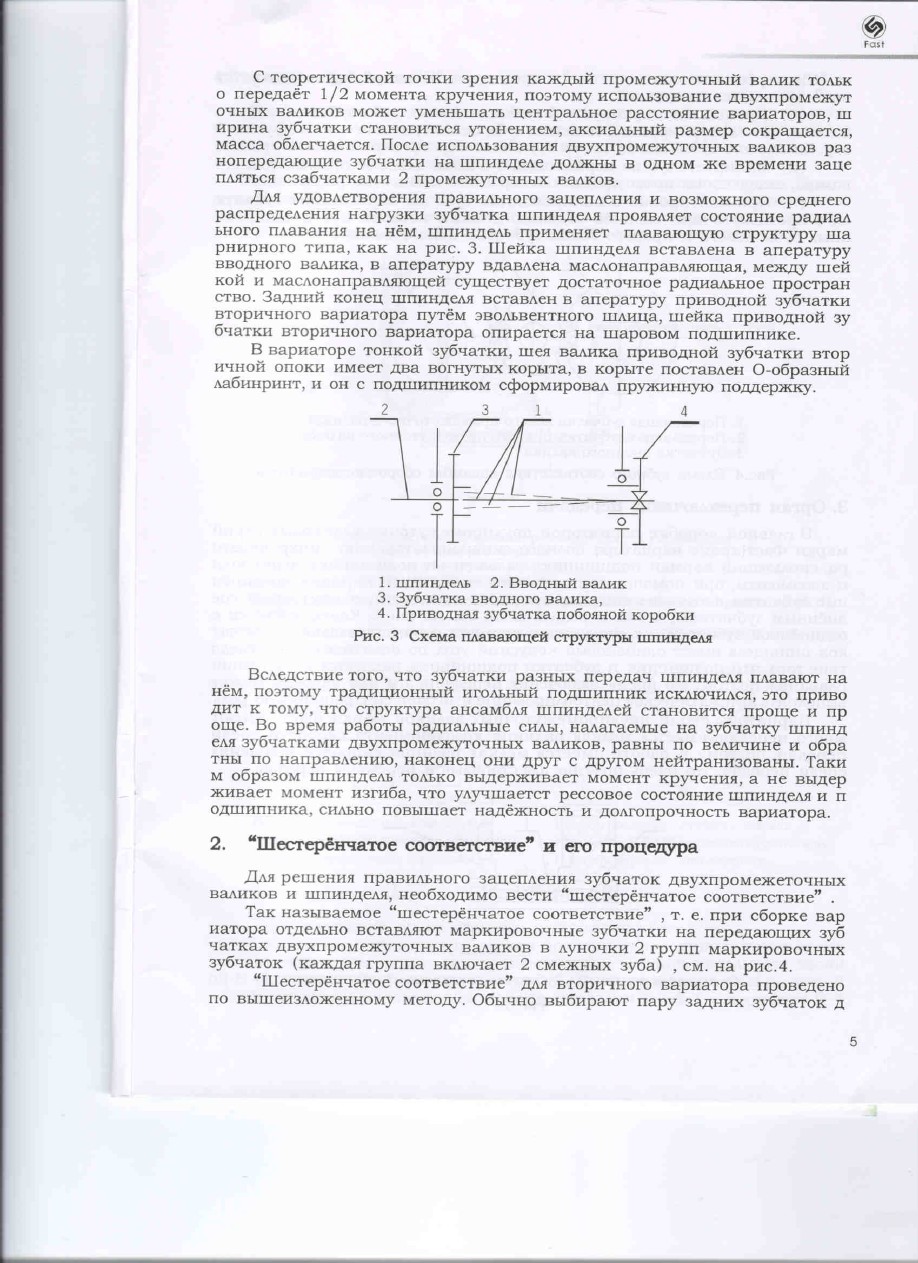

Главный ивторичный вариаторы серии двухпромежуточных валов м арки Фастё используют 2 промежуточных валика содинаковой структуро й, которые пересекаются под 180 . После ввода из вводного валика дина

мическая сила растекается на 2 промежуточных валика, потом втекает в шпиндель для вывода, вторичный вариатор тоже так работает.

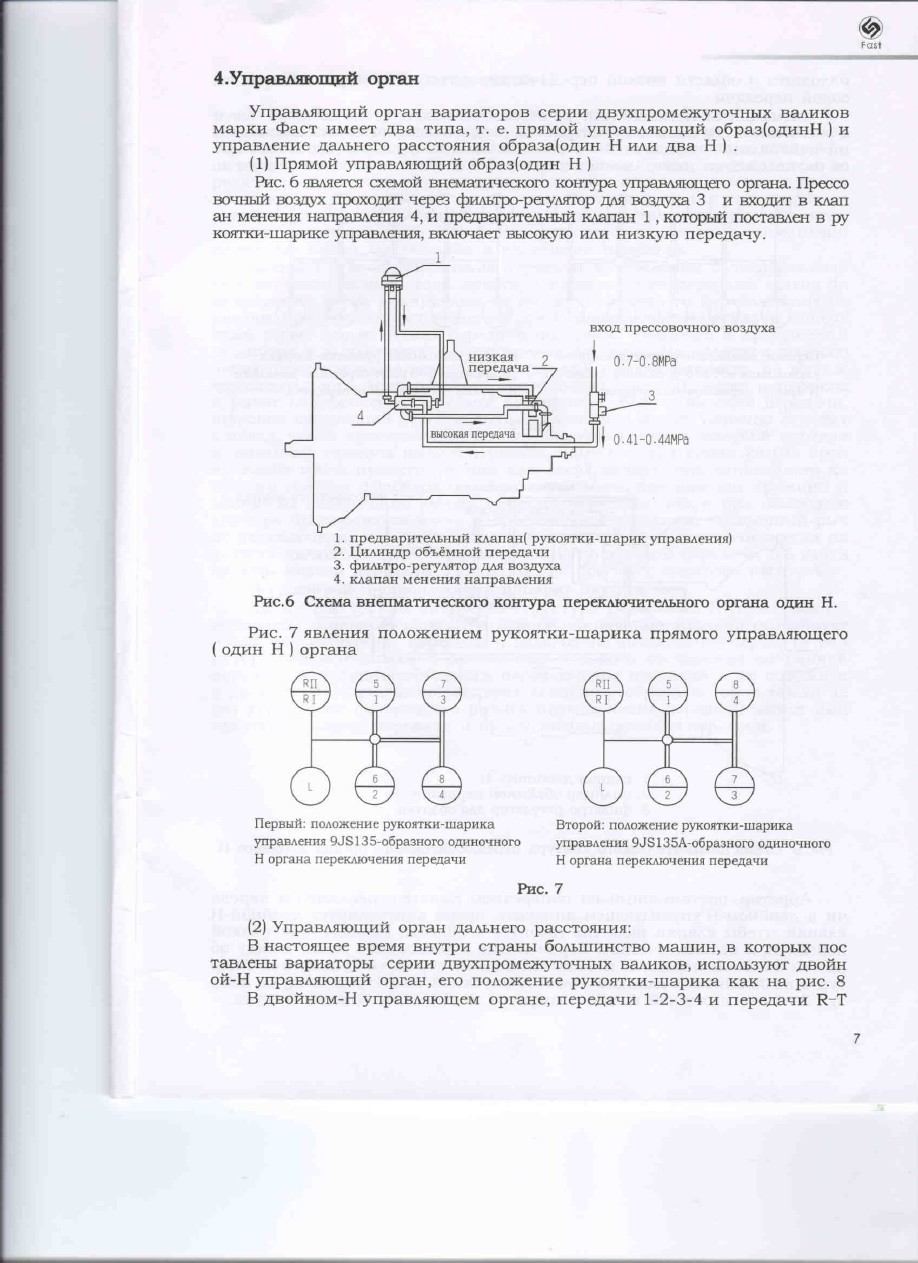

4.Управляющий орган

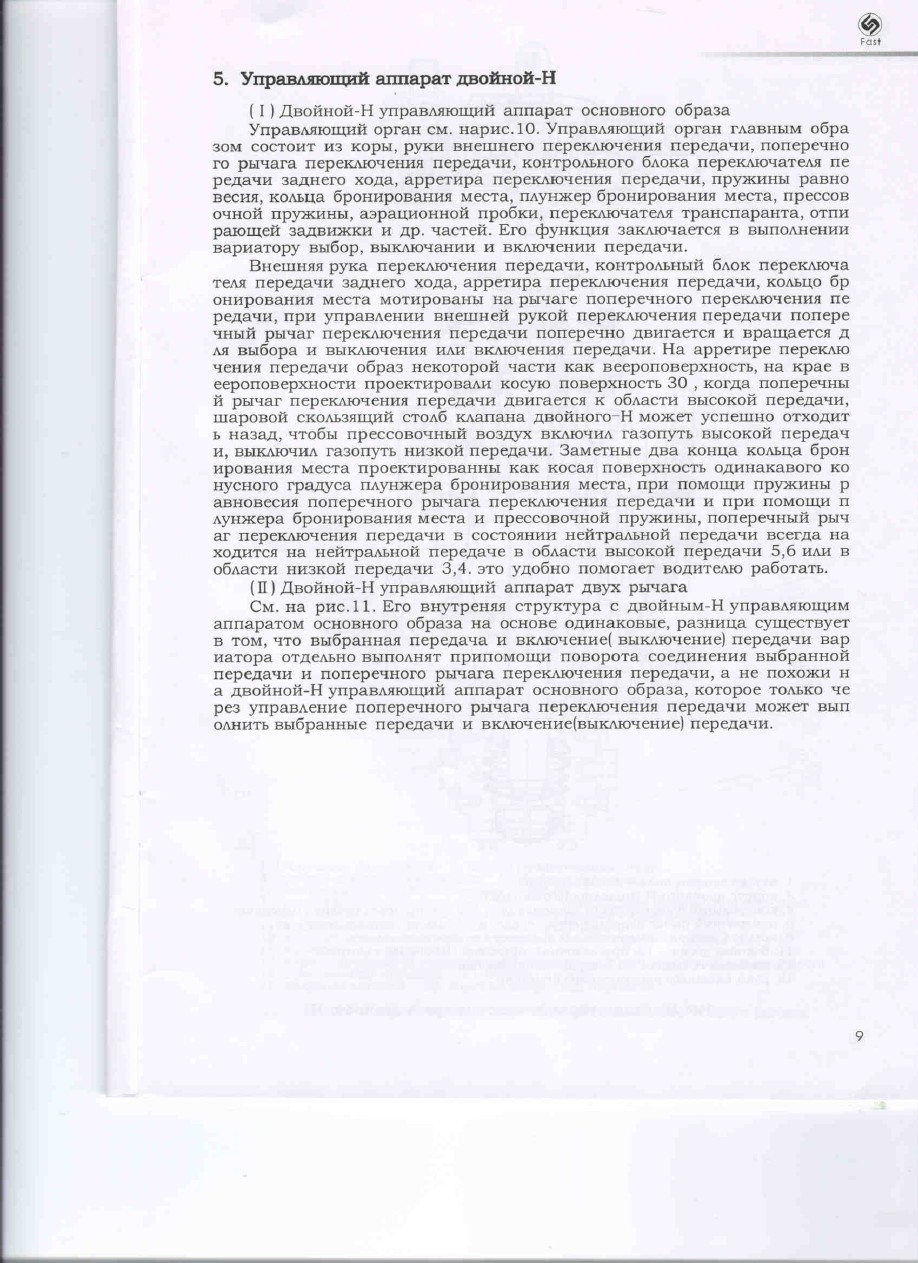

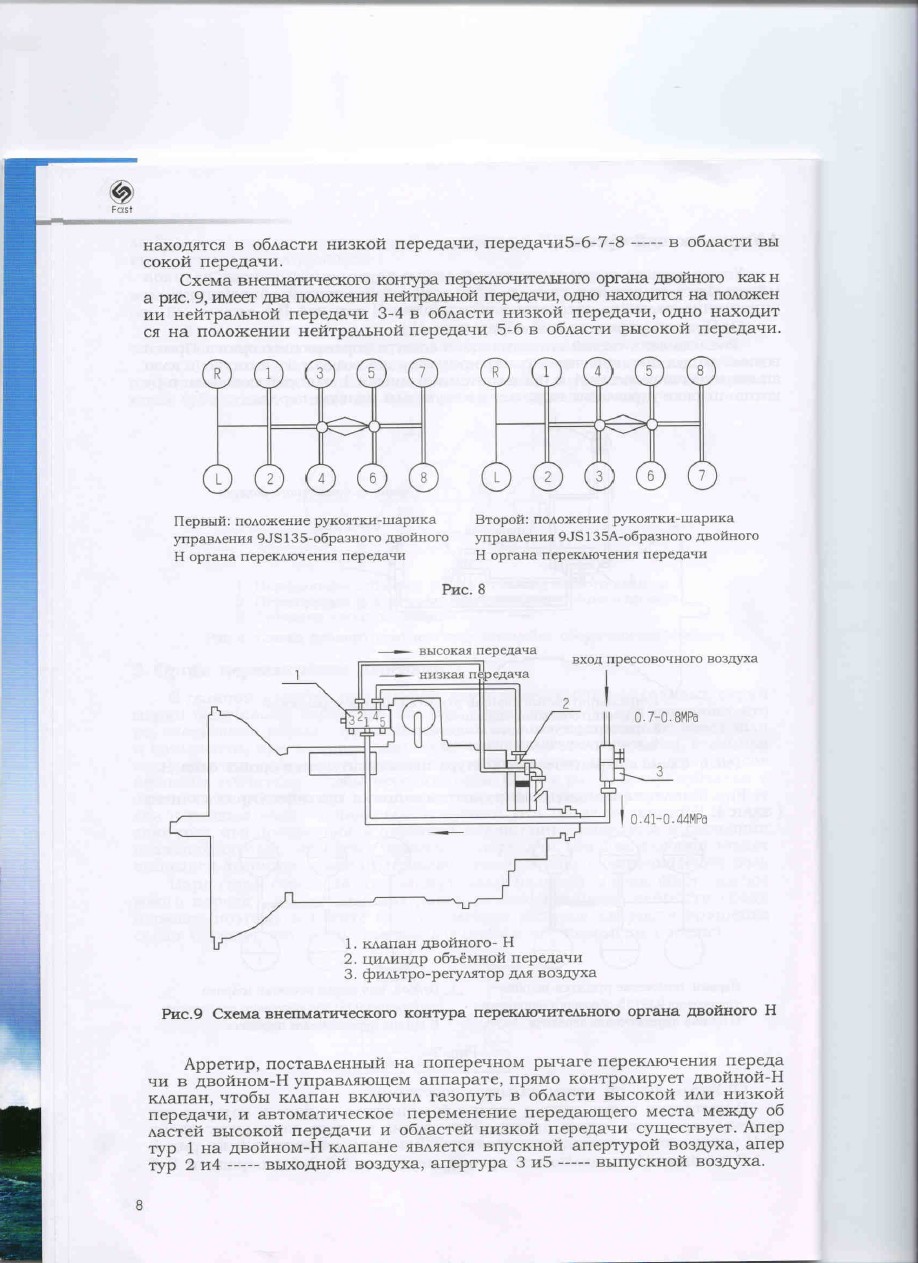

5. Управляющий аппарат двойной-Н

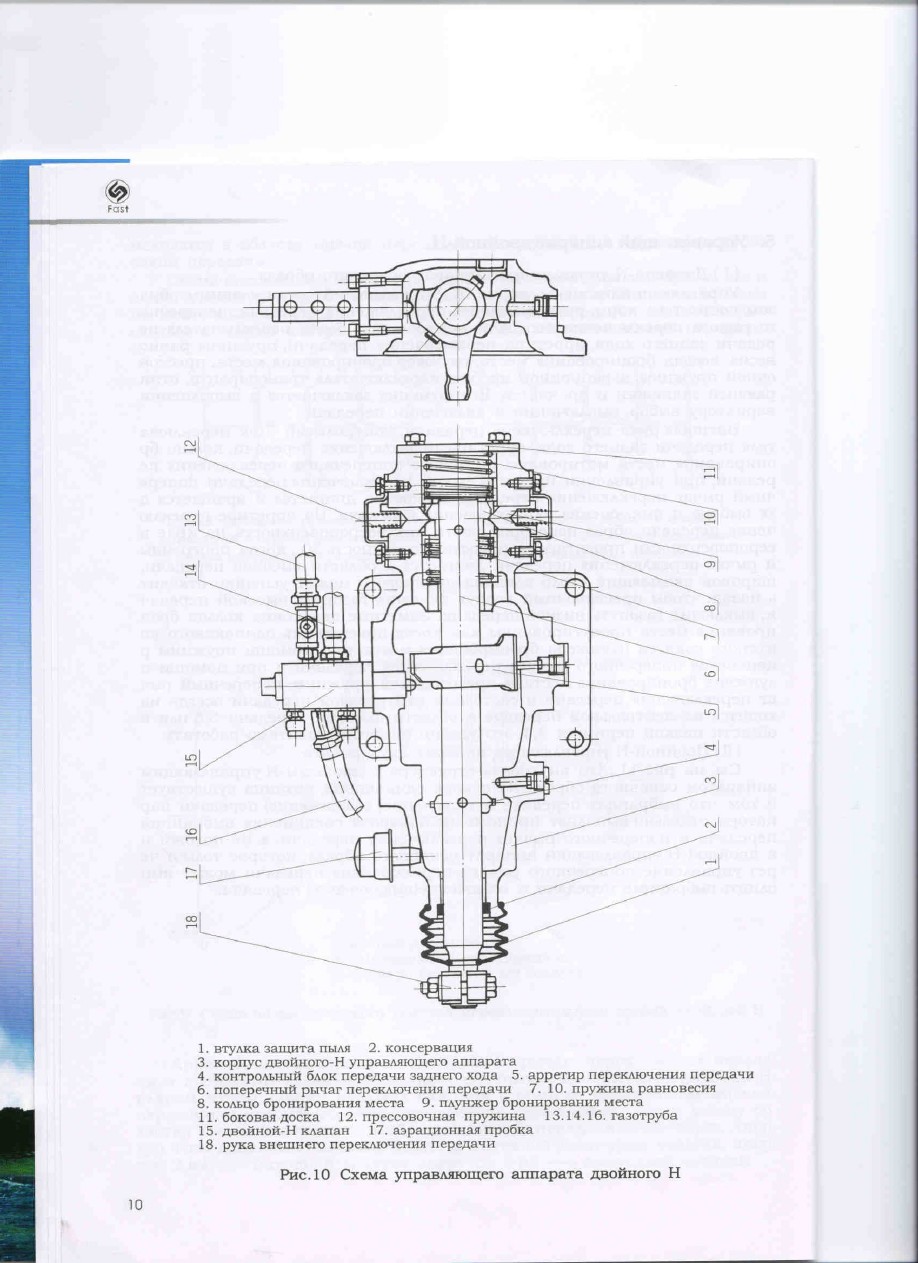

Рис. 10 Схема управляющего аппарата двойного Н

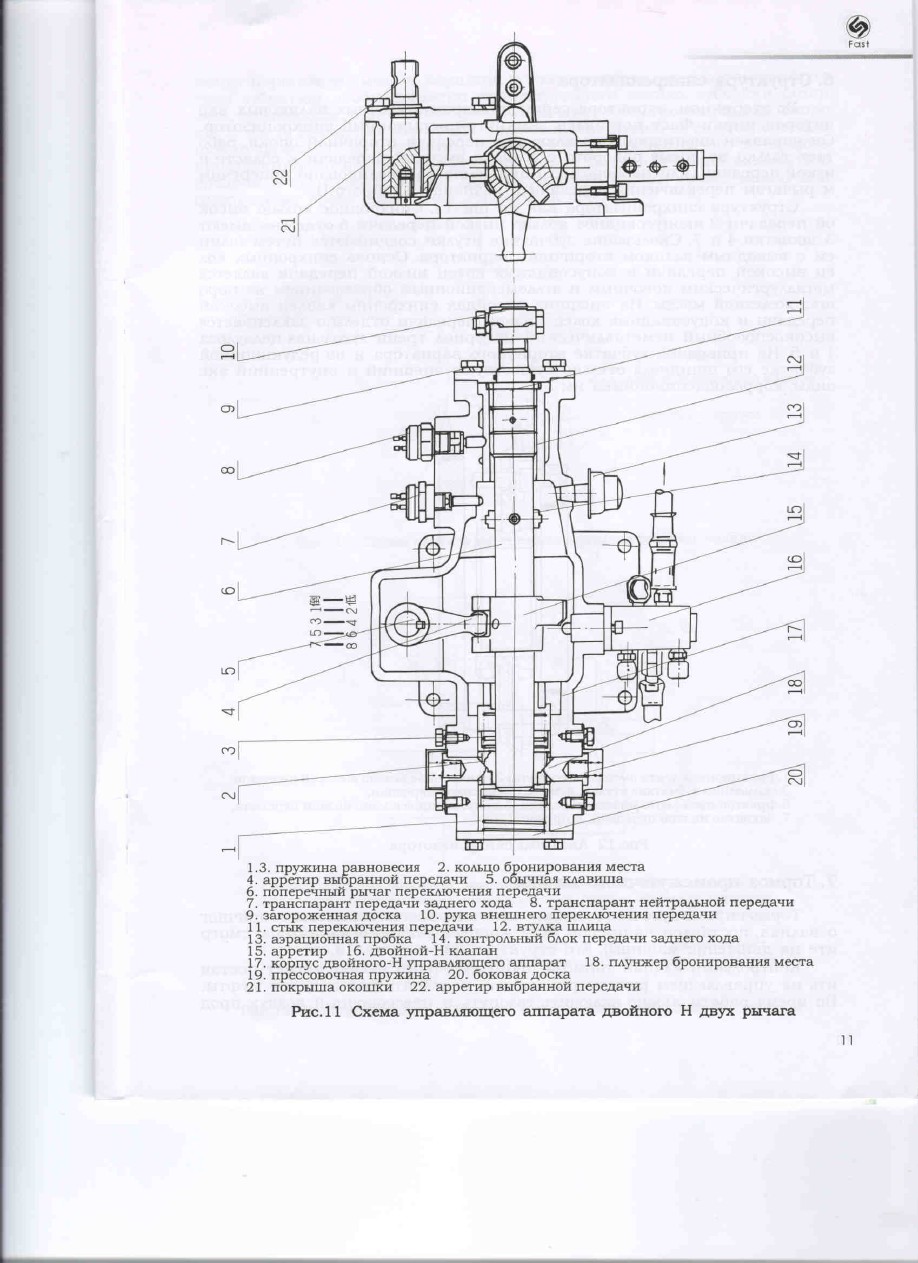

Рис. 11 Схема управляющего аппарата двойного Н двух рычага

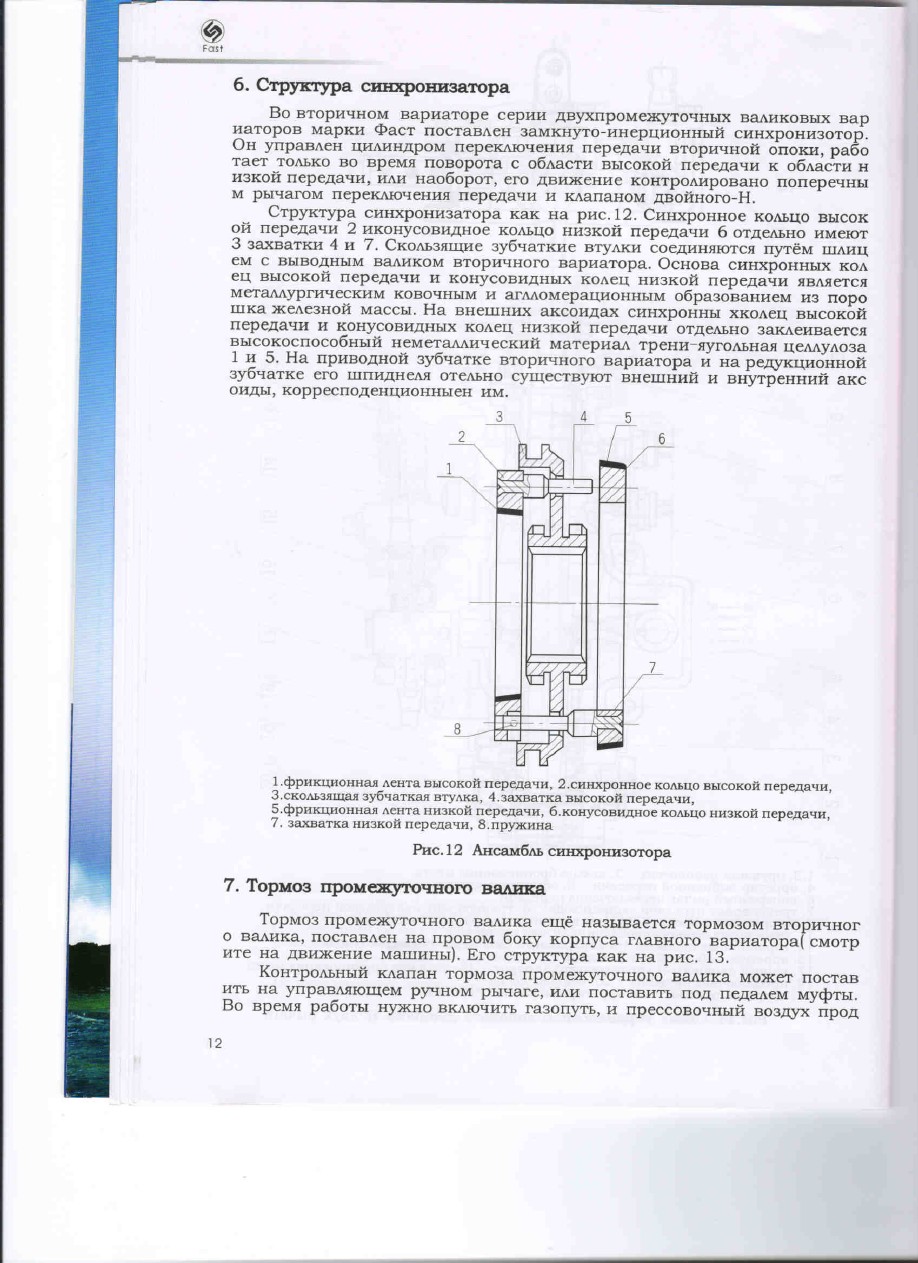

6. Структура синхронизатора

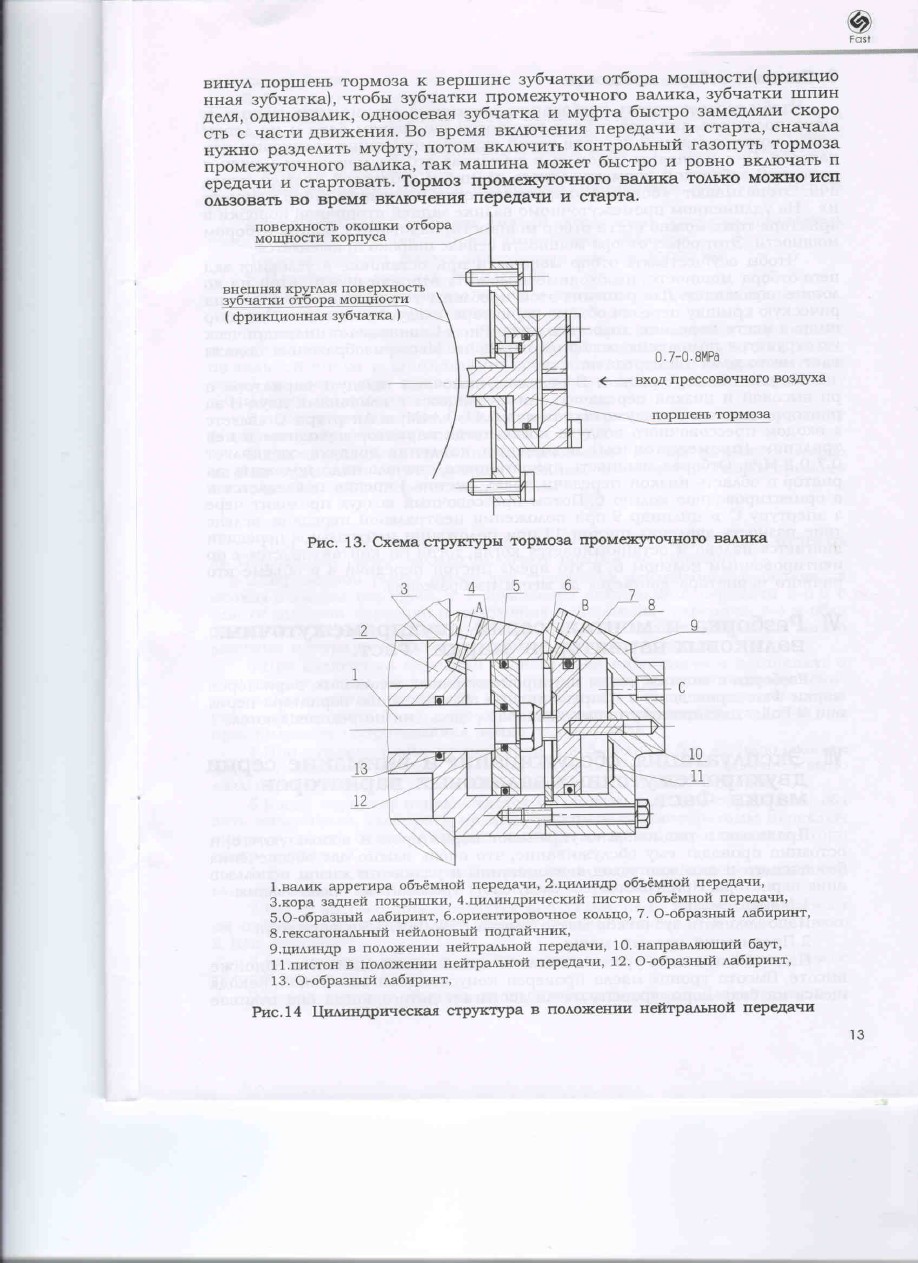

Рис. 14 Цилиндрическая структура в положении нейтральной передачи

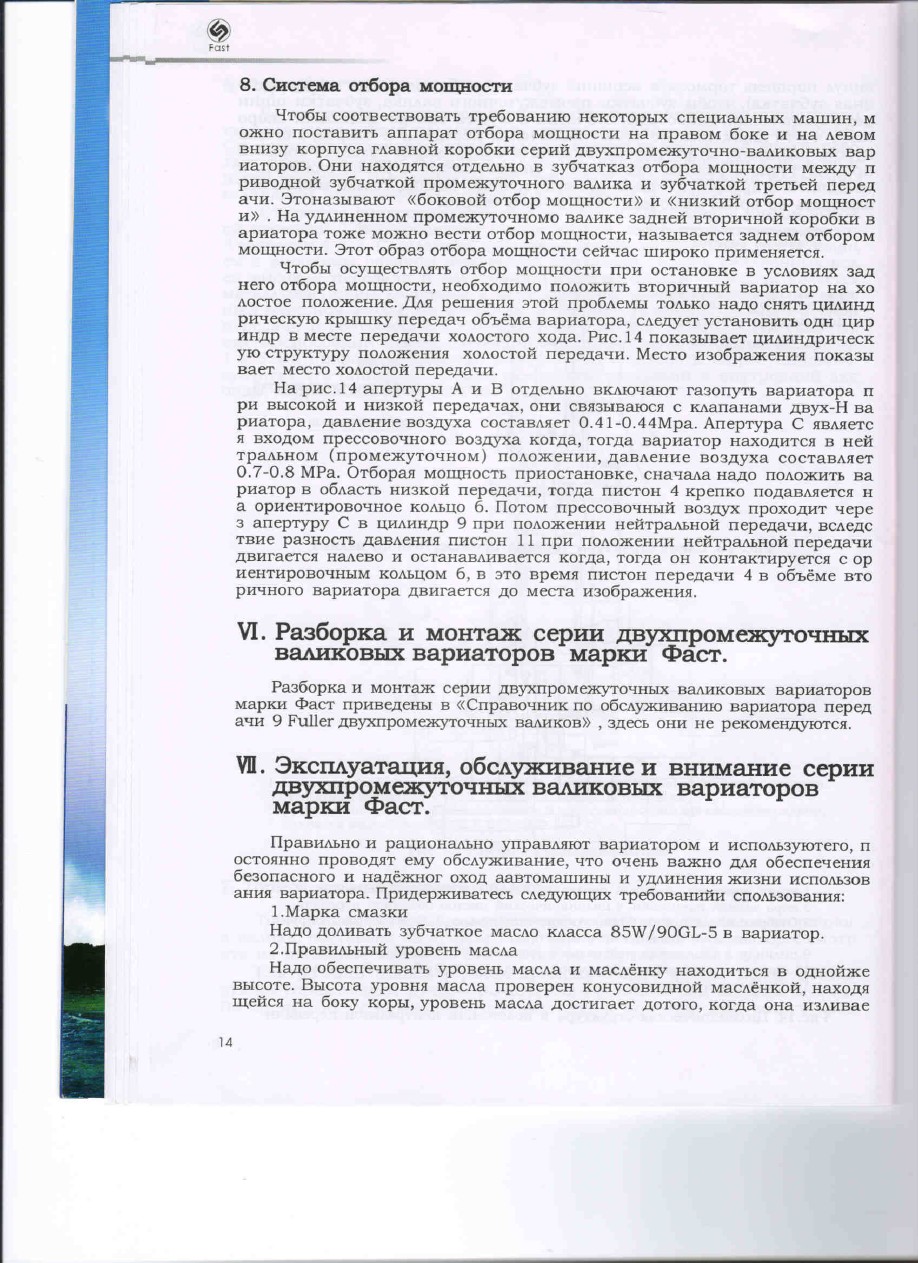

8. Система отбора мощности

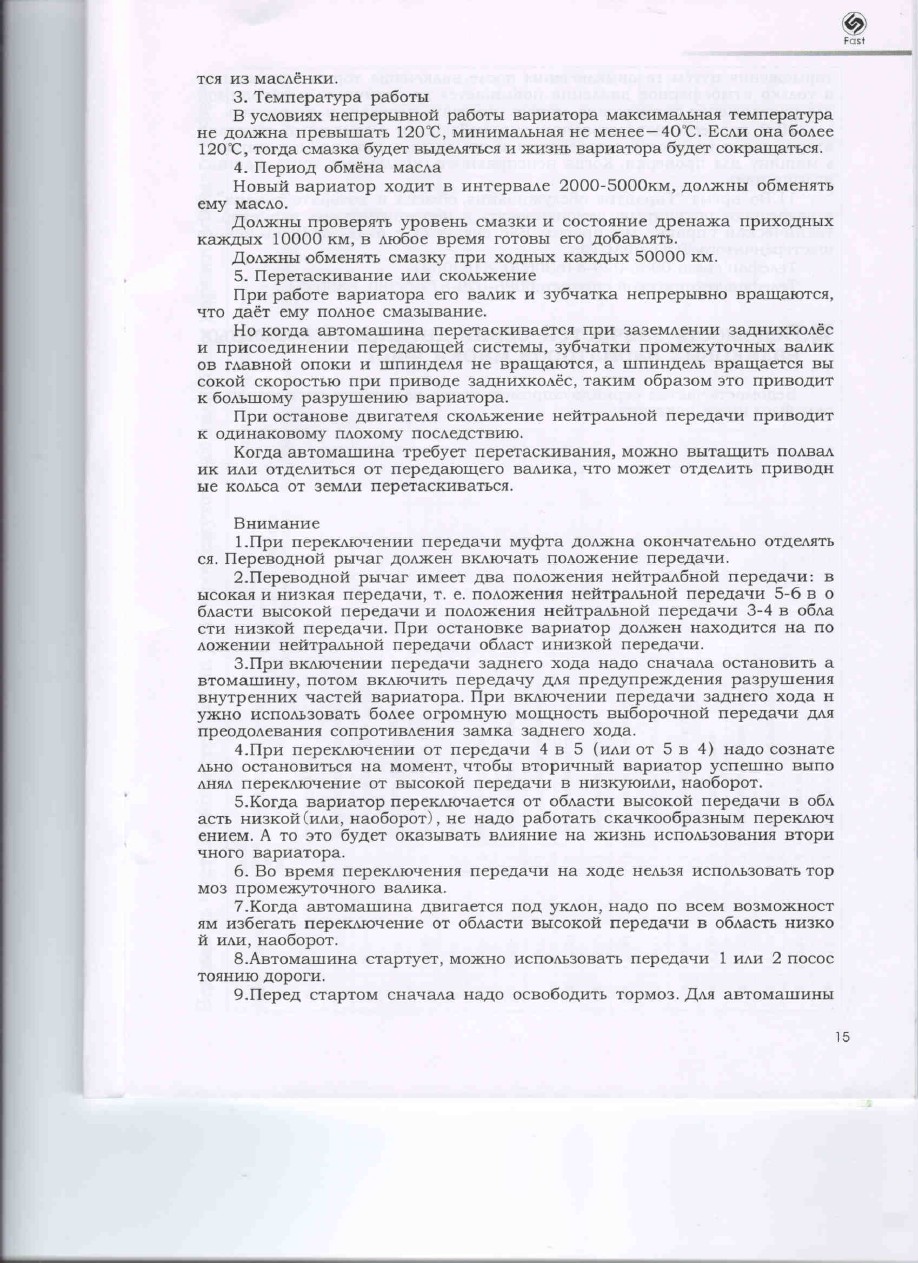

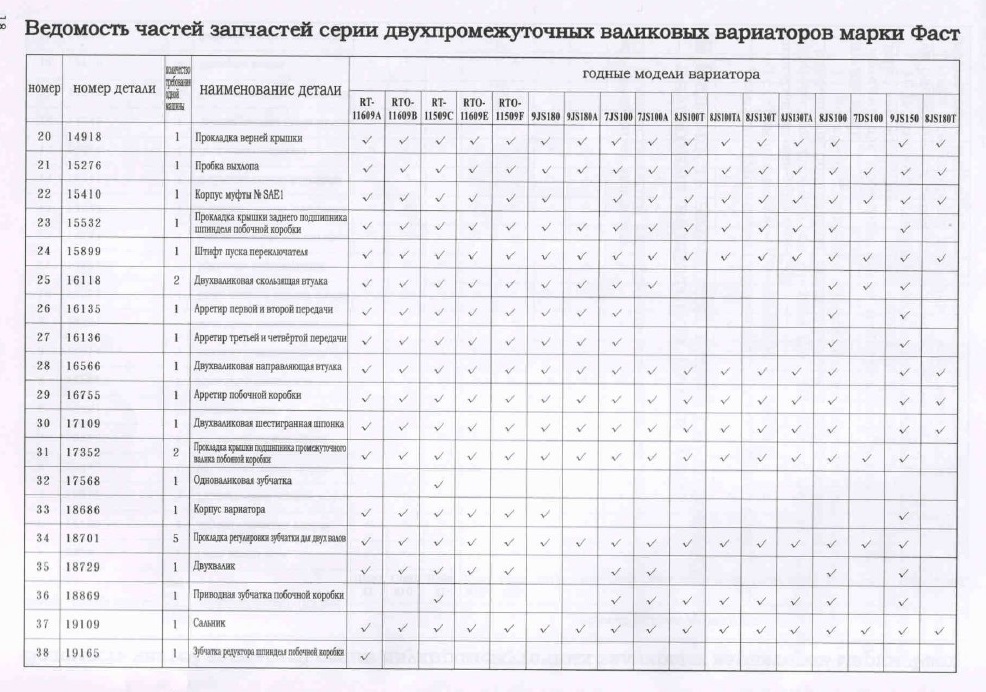

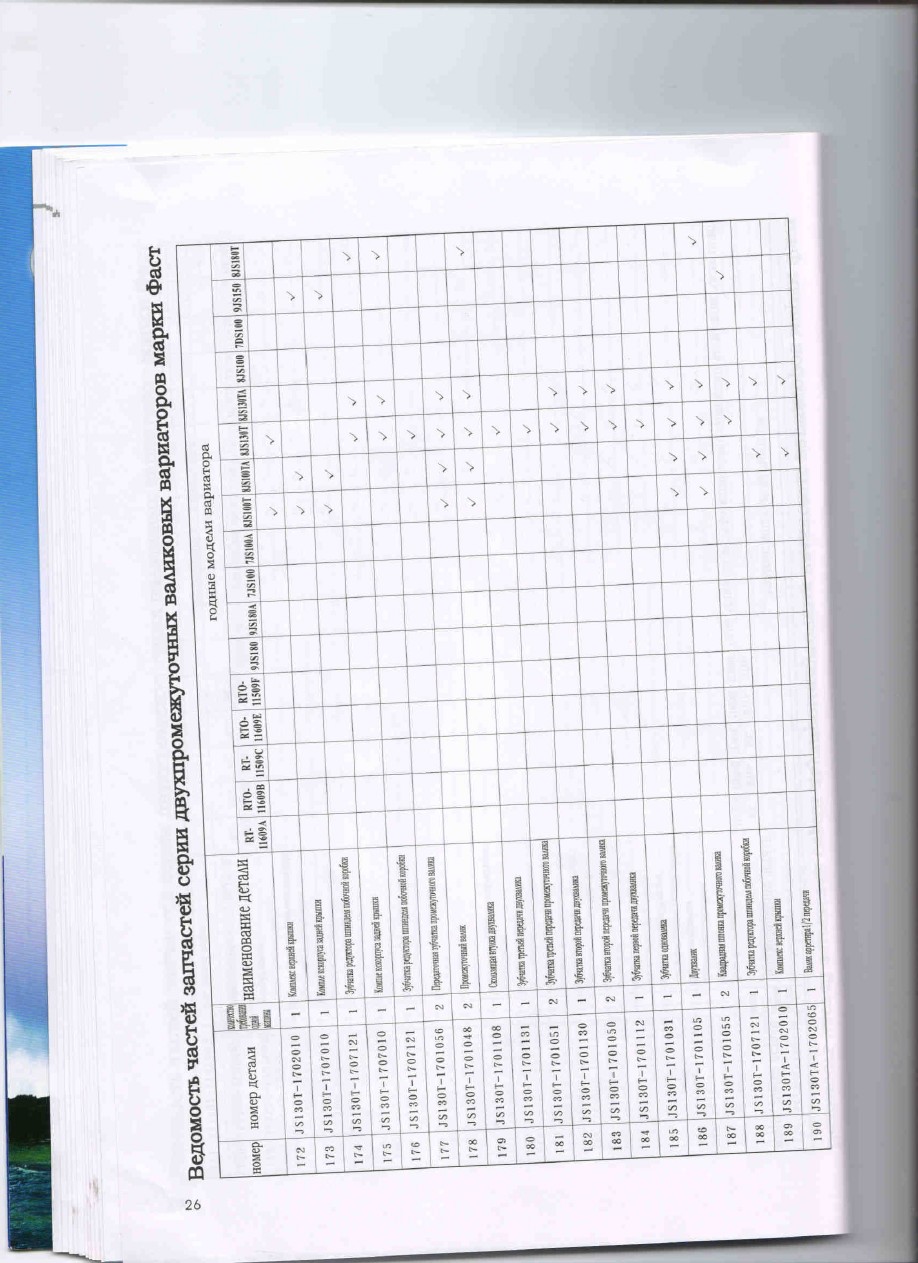

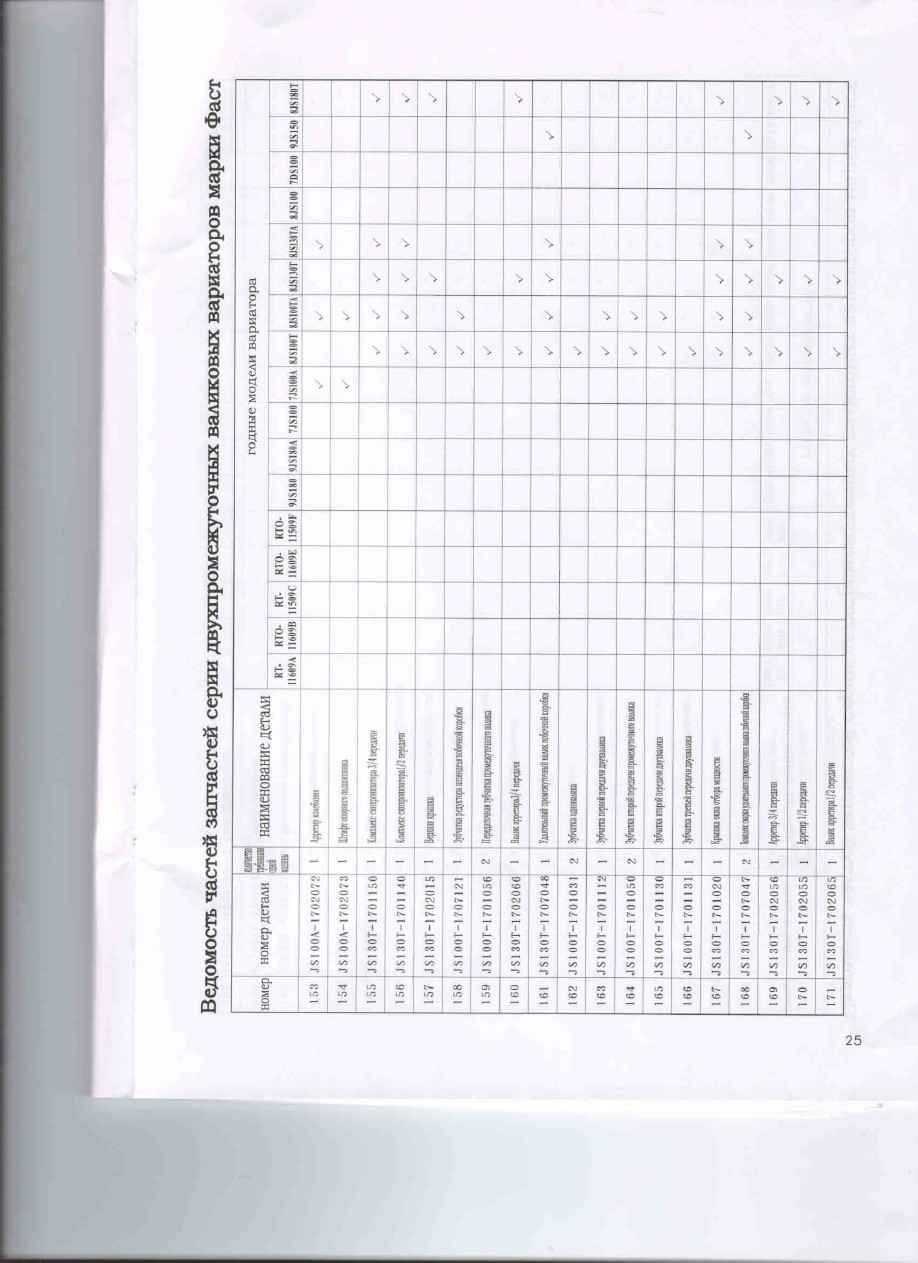

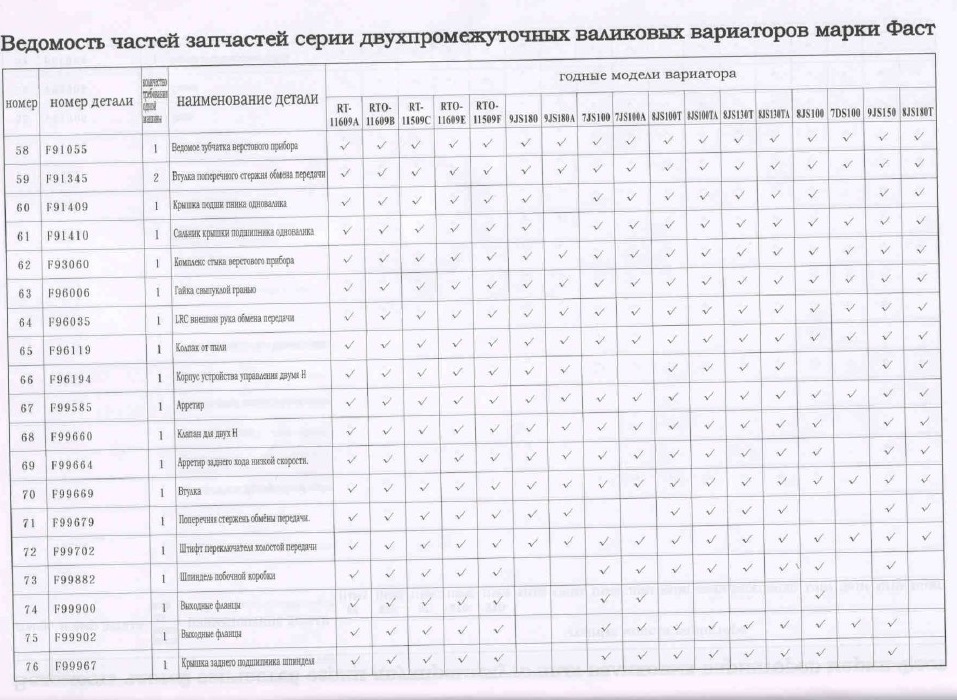

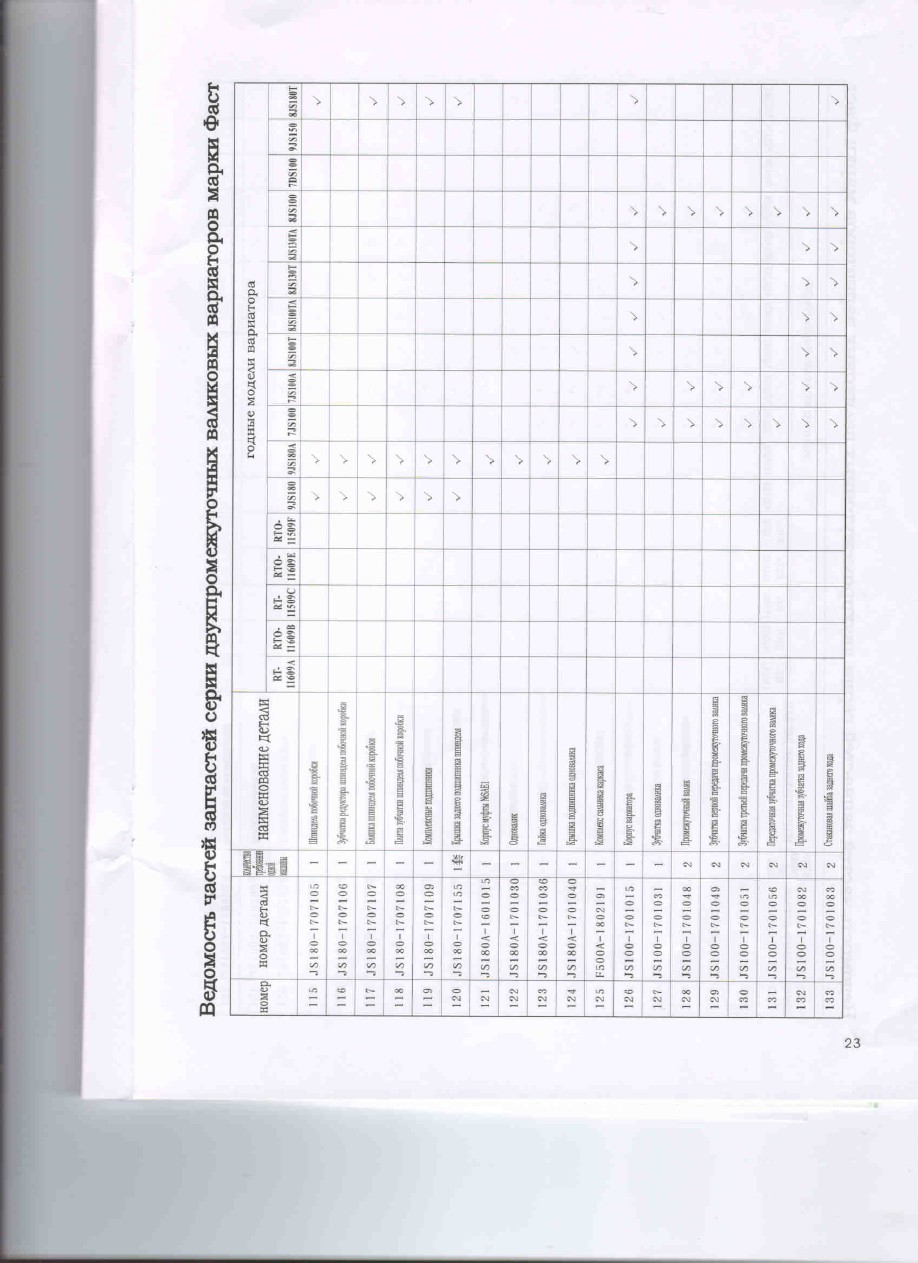

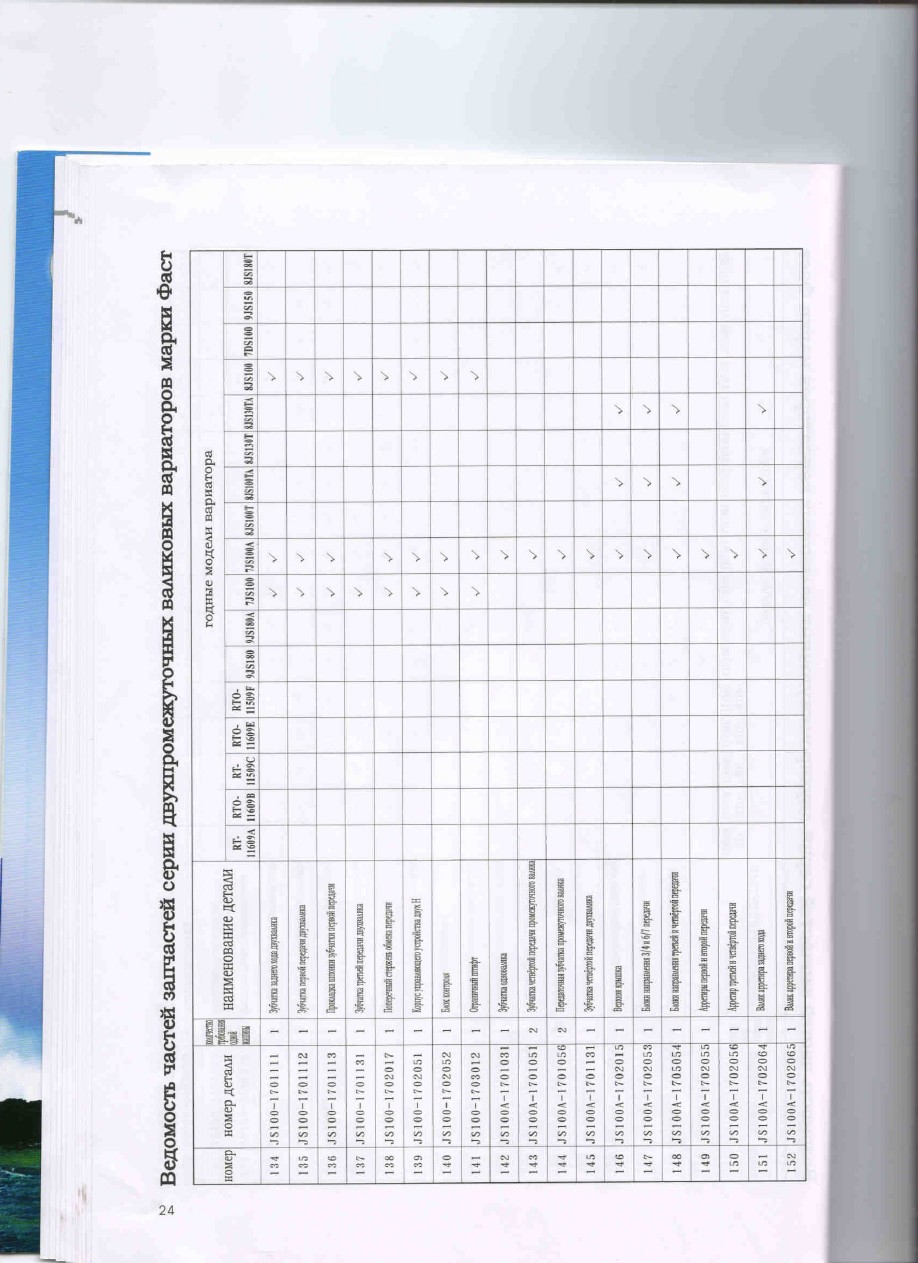

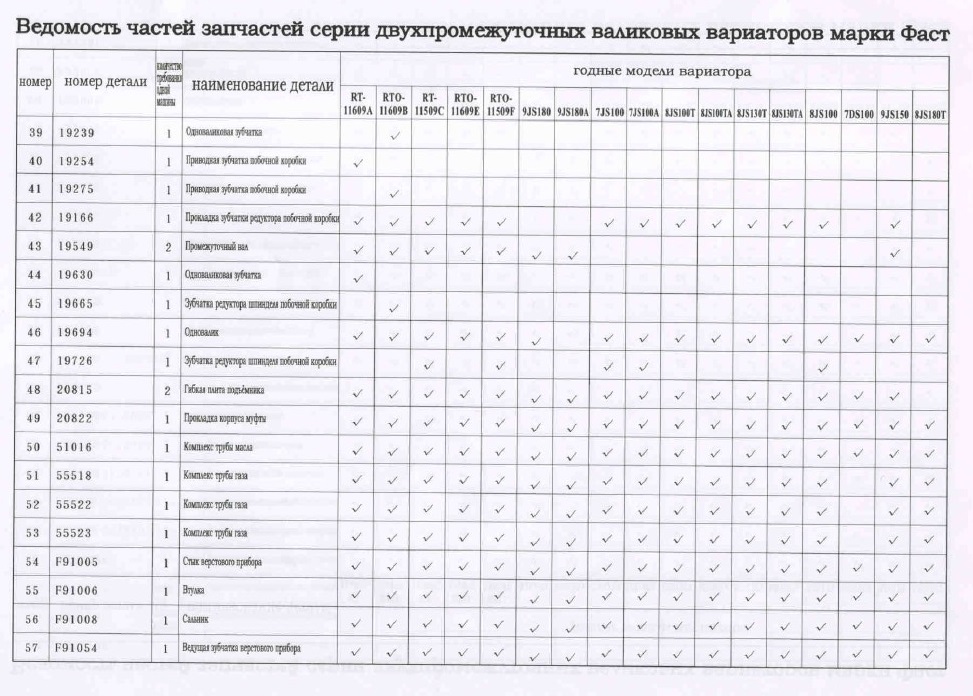

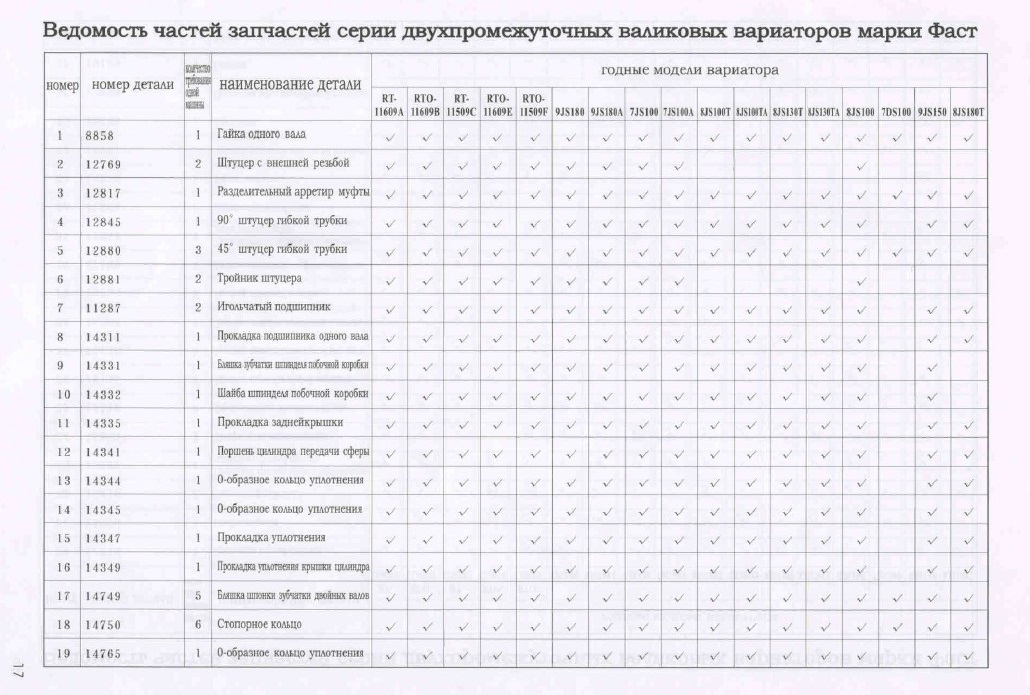

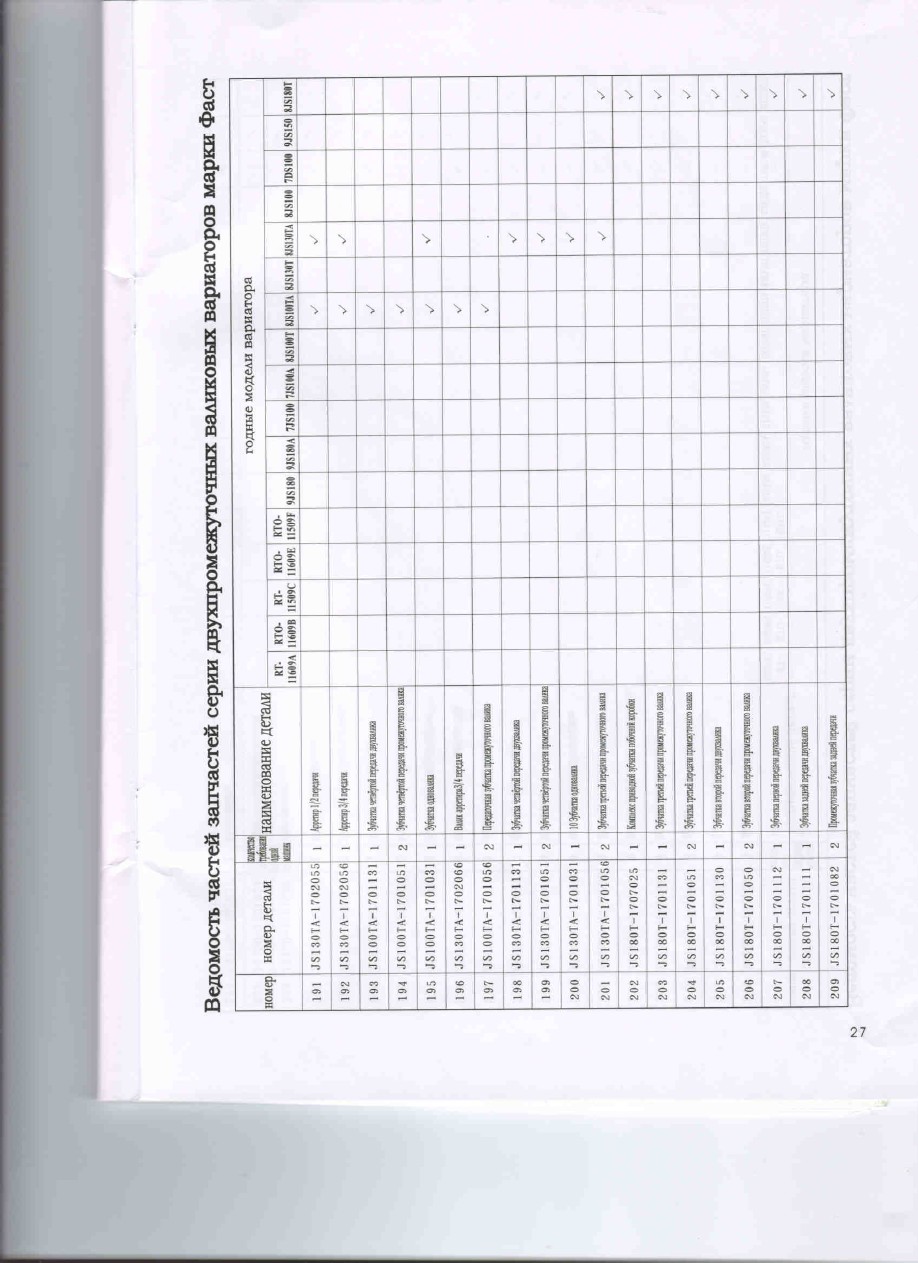

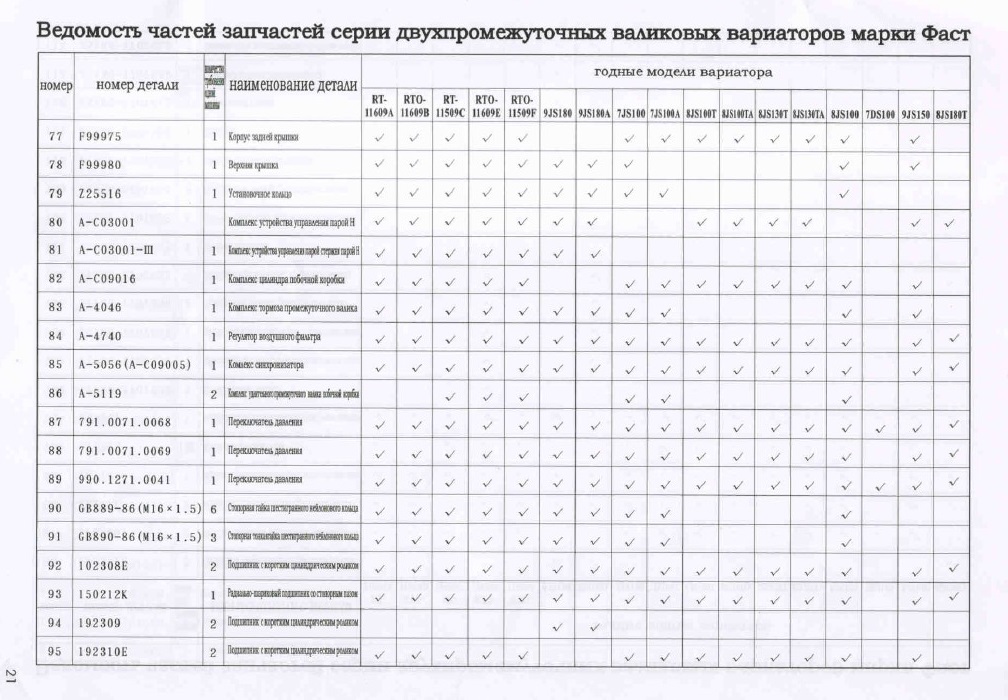

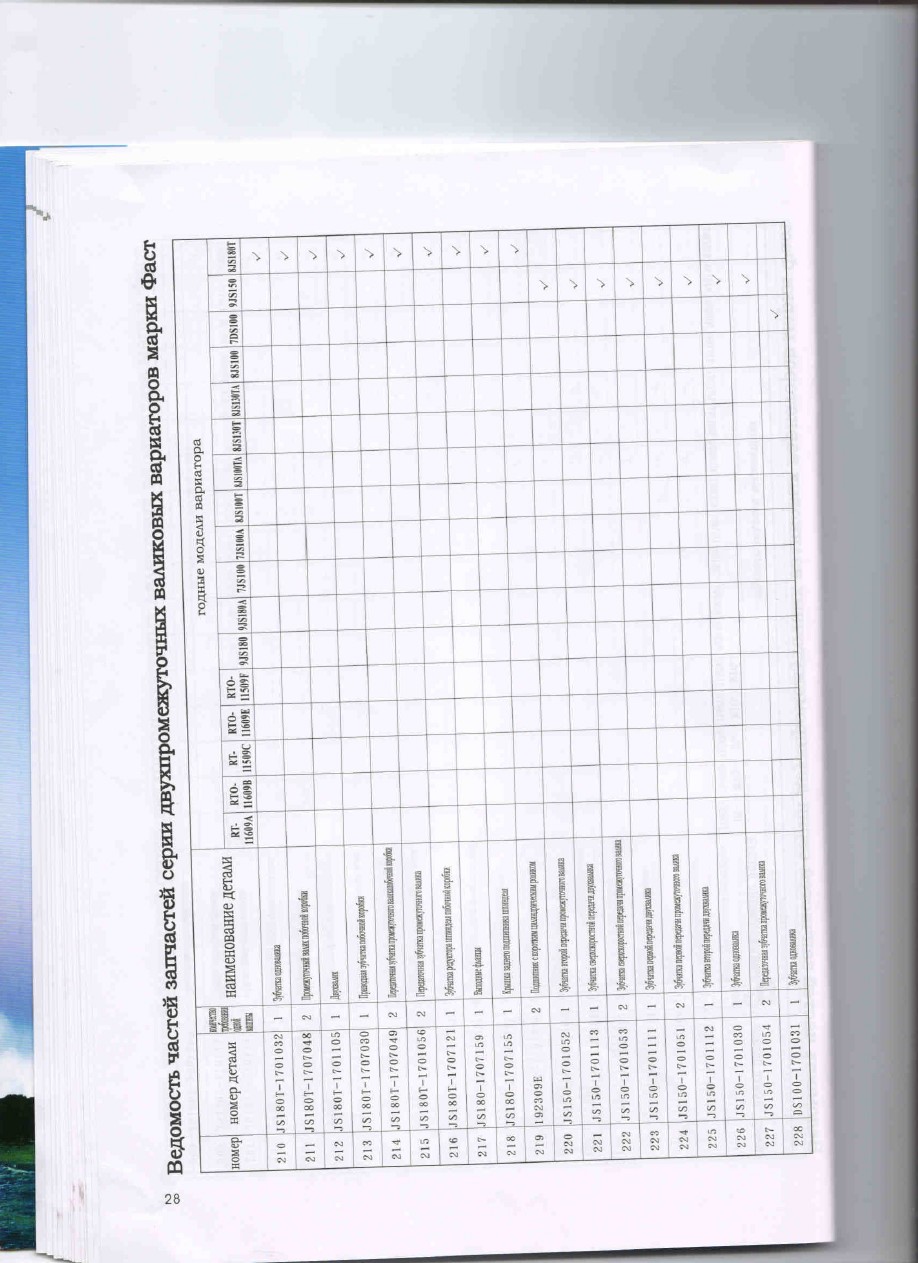

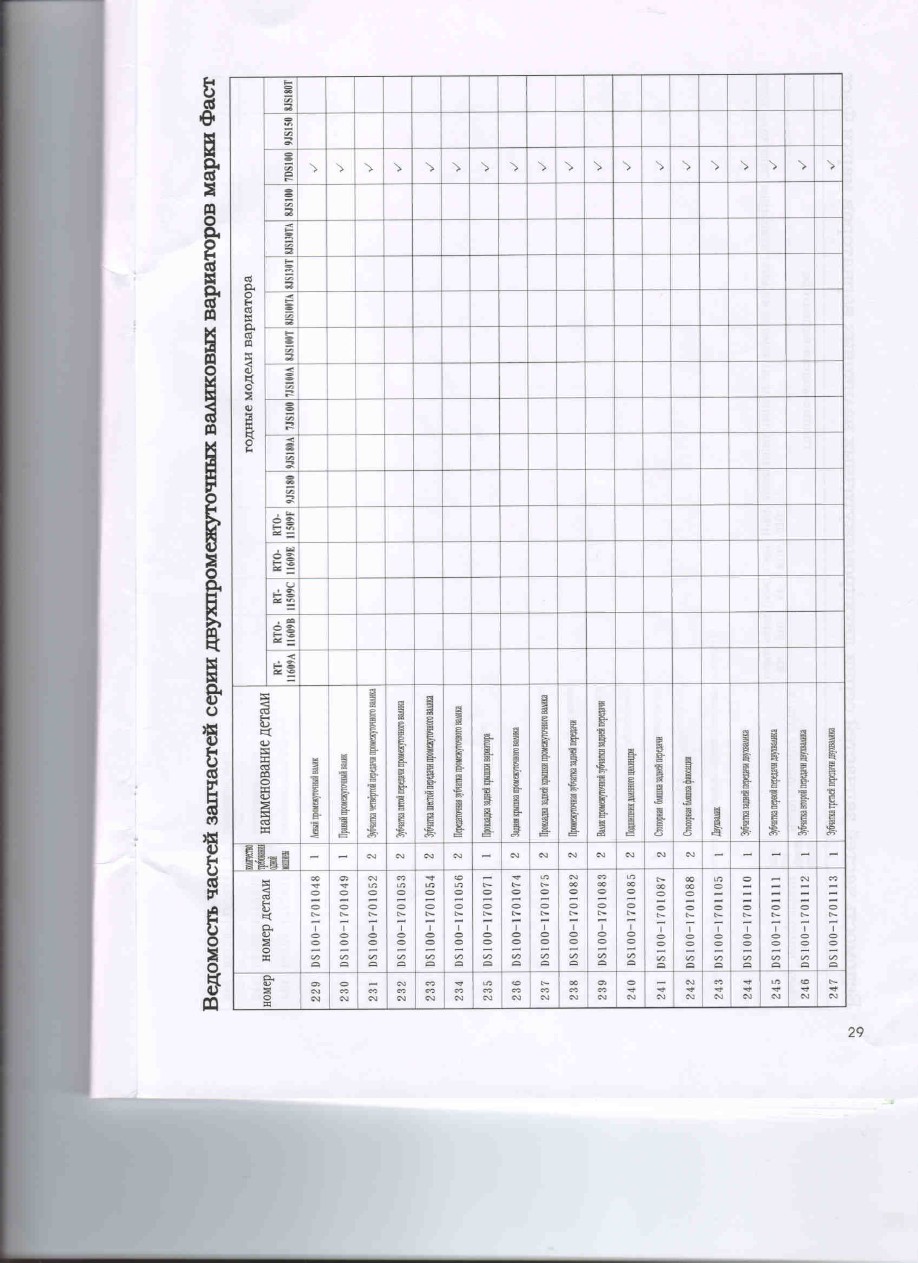

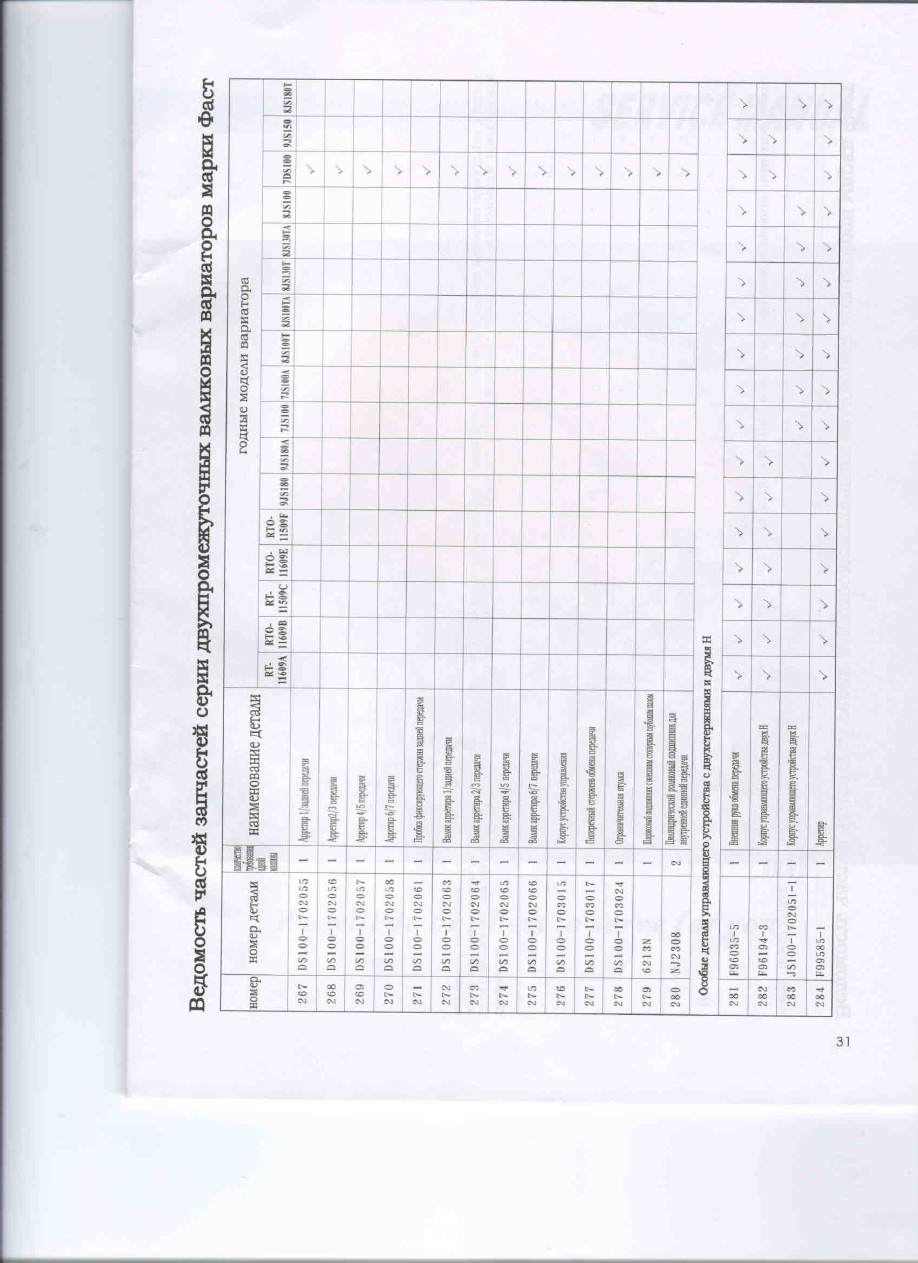

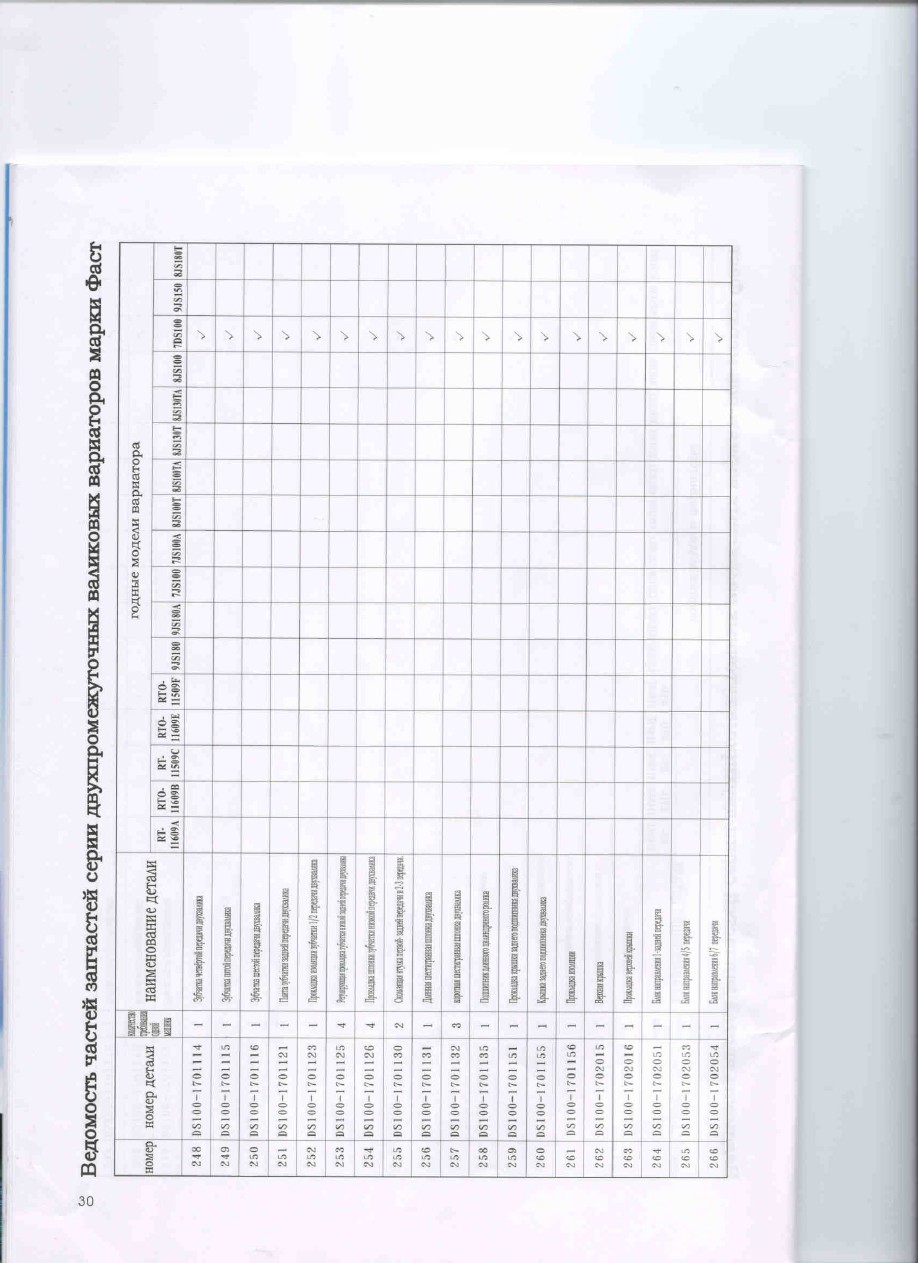

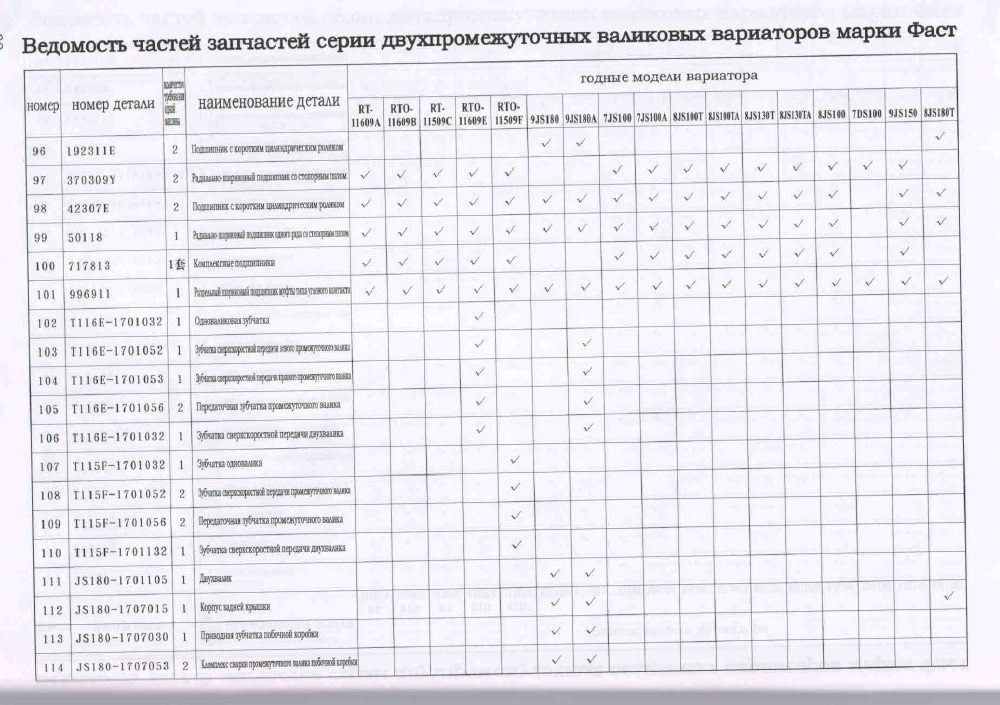

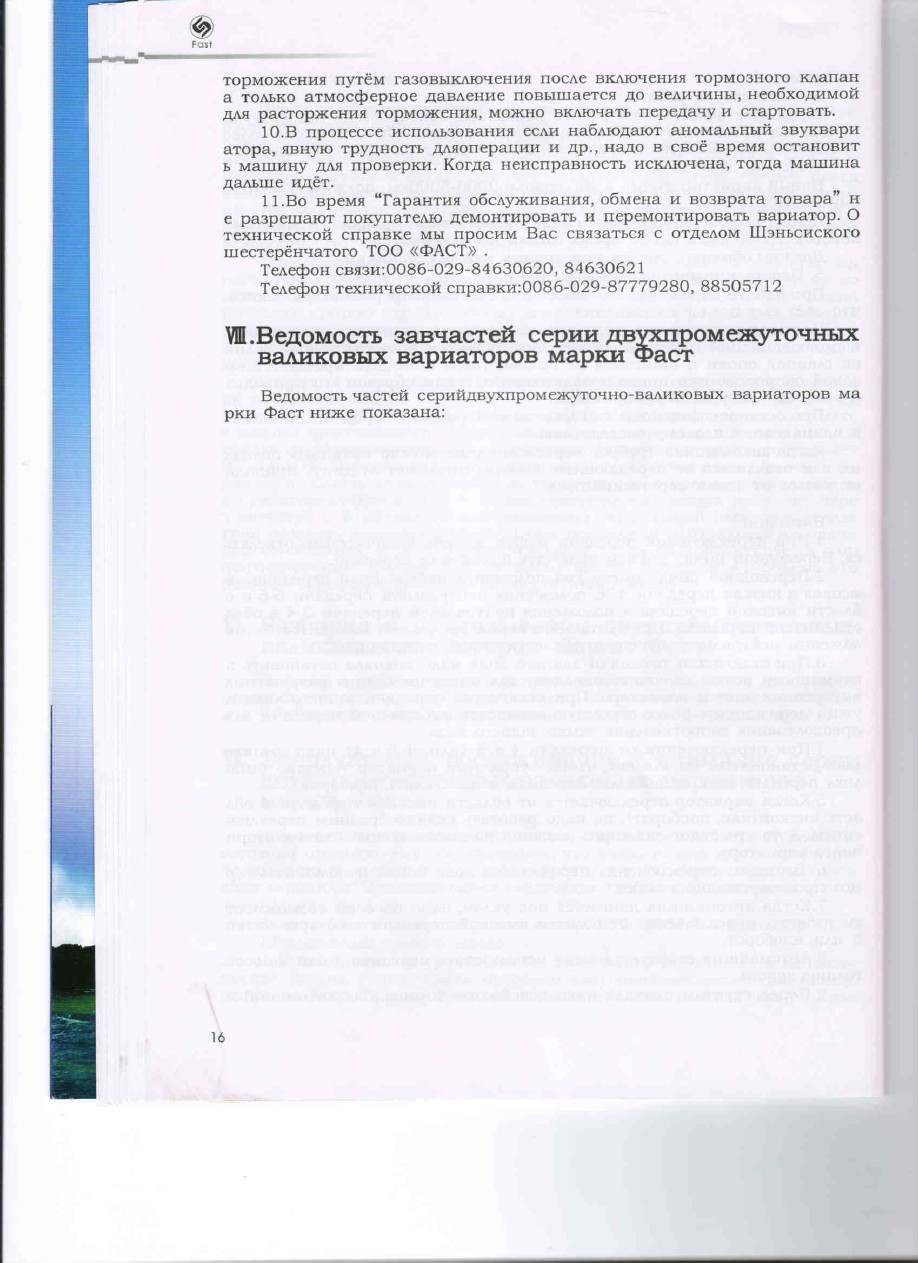

Ведомость запчастей















































































///
