Sigortalar

u

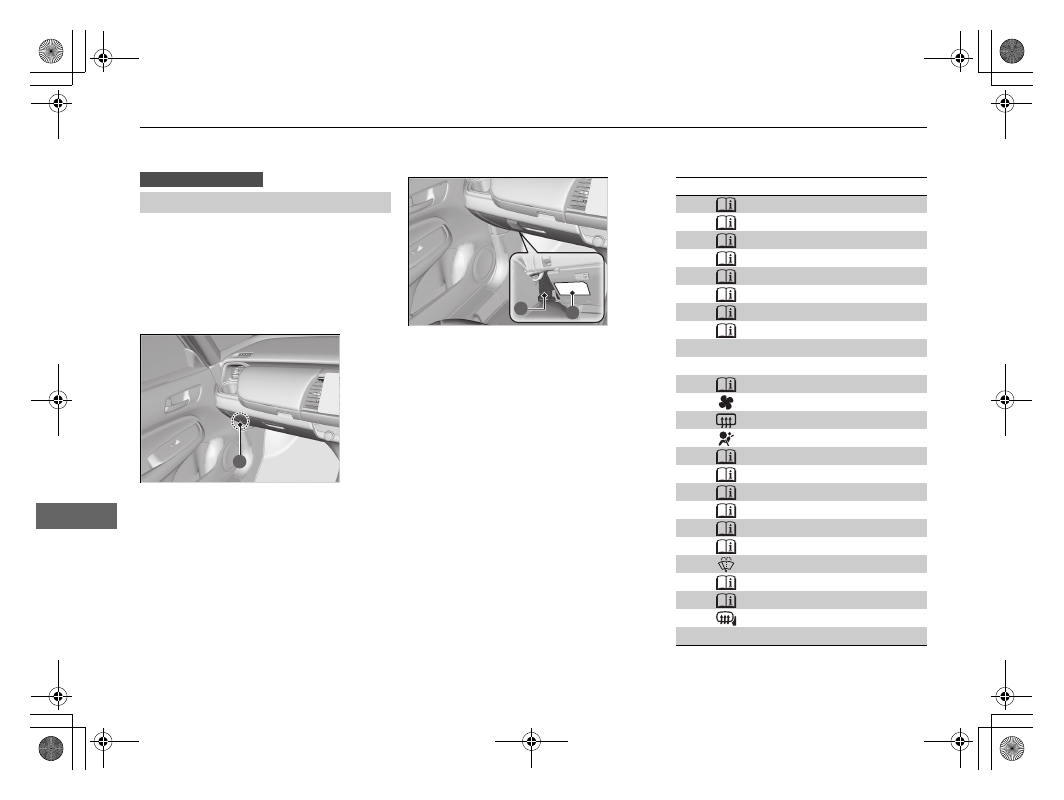

Sigorta Yerleri

Beklenmedik Sorunların Çözümü

Ön göğüs altında bulunur.

Sadece 1 numaralı sigorta, sigorta

kutusunun dışındadır. Bu sigortanın

değiştirilmesi servis tarafından

yapılmalıdır.

■

Yolcu Tarafı İç Sigorta Kutusu

Sağdan direksiyonlu tip

1

2

1

*

Tüm modellerde bulunmuyor

Sigorta yerleri etikette gösterilmiştir.

İlgili sigortayı

,

 sigorta numarası ve

etiket numarası ile bulunuz.

a



Sigorta Etiketi

b



Sigorta No. 2-25

  Korunan Devre      Amper

1

Ana Sigorta Kutusu

60 A

2

IG Main

30 A

3

IG Main 2

30 A

4

Röle Modülü 1

30 A

5

Röle Modülü 2

30 A

6
7

Ana Sigorta Kutusu 2

(40 A)

Ana Sigorta Kutusu 3

(40 A)

8

A/C PTC1

(40 A)

9

−

−

−

10

−

−

−

11

A/C PTC2

(40 A)

12

Isıtıcı Motoru

30 A

13

Arka Rezistans

(30 A)

14

SRS

10 A

15

IGB

(10A)

16

IGA

(10A)

17

Anahtarsız Giriş Sistemi

*

(10A)

18

Süper Kilit

(20A)

19

−

(10A)

20

Müzik Sistemi Amplifikatörü

*

(20A)

21
22

Yıkama

15A

Isıtmalı Direksiyon Simidi*

(15A)

23
24

IGA2

(15A)

Isıtmalı Kapı Aynası

   ( 10A)

25

−

−

−

a



Sigorta No. 1

1 No'lu sigorta dışındaki sigortalar ön

panelin altındadır.

625

uu

Sigortalar

u

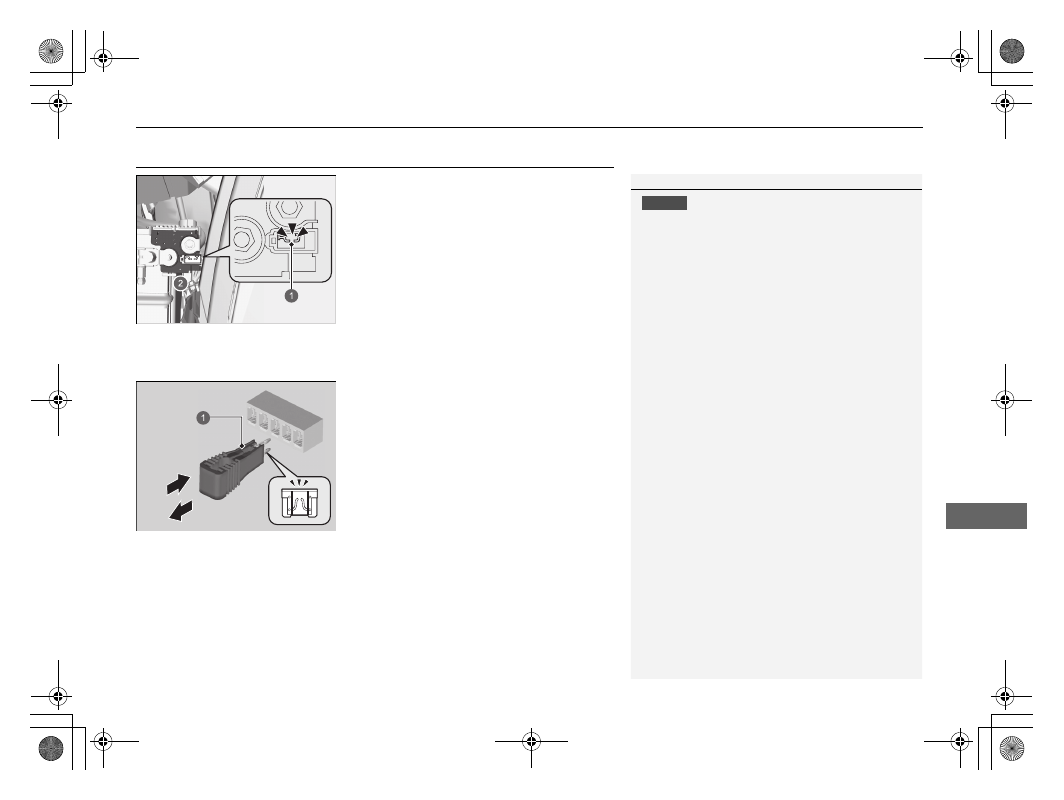

Sigortaların Kontrol Edilmesi ve Değiştirilmesi

Beklenmedik Sorunların Çözümü

Sigortaların Kontrol Edilmesi ve Değiştirilmesi

1.

Güç modunu VEHICLE OFF (LOCK)

konumuna ayarlayınız. Farları ve tüm

aksesuarları kapatınız.

2.

+



kutup başının kapağını çıkarınız.

3.

Motor bölmesindeki aküde bulunan

sigortaları kontrol ediniz.

u



Sigorta yanmışsa, yetkili servise

götürerek değiştiriniz.

4.

Sigorta kutusu kapağını açınız.

5.

Motor bölmesindeki ve araç içindeki

küçük sigortaları kontrol ediniz.

u



Yanmış bir sigorta varsa, sigorta

maşasıyla çıkarıp yenisiyle değiştiriniz.

1

Sigortaların Kontrol Edilmesi ve Değiştirilmesi

DİKKAT

Sigortayı daha yüksek amperli bir sigortayla

değiştirmek genellikle elektrik sisteminize zarar

verme tehlikesini arttırır.

İlgili sigortayı bulmak için tabloları kullanınız

ve sigorta etiketi üzerinde belirtilen amper

değerini kontrol ediniz.

2



Sigorta Yerleri

S.62

0

a



Yanmış

b



Aküdeki Sigorta Kutusu

a



Sigorta Maşası

Sigortayı aynı amper değerli yedek bir sigorta ile

değiştiriniz.

626

Beklenmedik Sorunların Çözümü

Acil Durumda Aracın Çekilmesi

Aracınızın çekilmesi gerekiyorsa profesyonel bir çekiciyi arayınız.

■

Çekici üzerinde taşıma

Görevli, aracınızı bir çekici kamyonun arkasına yükler.

Aracınızı nakletmek için kullanılabilecek en iyi yol budur.

■

Tekerlek kaldırma teçhizatı

Çekici araç ön tekerleklerin altına girerek kaldıran iki adet kola sahiptir. Arka

lastikler yerde kalır.

Aracınızı çektirmek için bu yöntemi kullanabilirsiniz.

1

Acil Durumda Aracın Çekilmesi

DİKKAT

Aracı tamponlarından kaldırmaya ya da çekmeye

çalışmak ciddi hasara neden olur. Tamponlar

aracın ağırlığını çekecek şekilde tasarlanmamıştır.

Park freninin çözüldüğünden emin olunuz. Eğer

park frenini çözemezseniz, aracınız bir çekici ile

taşınmalıdır.

2



Park Freni

 S.496

Bir karavanın veya başka motorlu araçların

arkasında yanlış şekilde çekmek şanzımana

zarar verebilir.

Aracınızı asla yalnızca bir halat ya da zincir

kullanarak çekmeyiniz.  Halat veya zincirler yana

sallanacağı veya kopabileceği için bu çok

tehlikelidir.

627

Devam ediyor

Beklenmedik Sorunların Çözümü

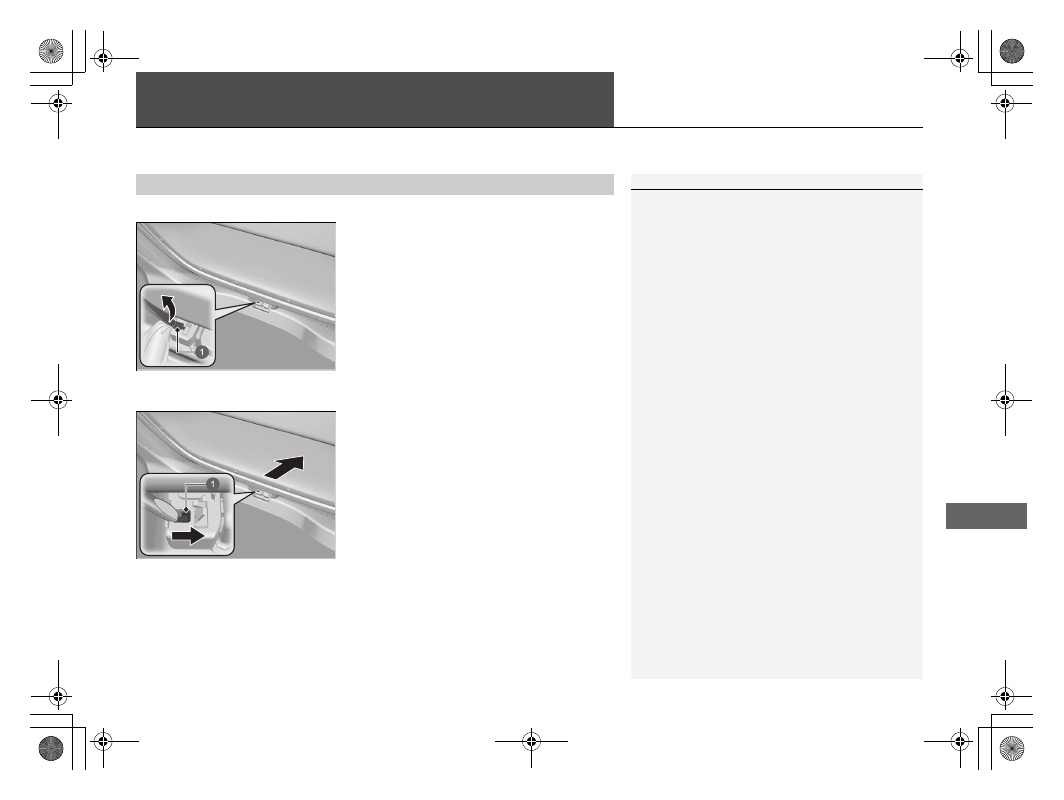

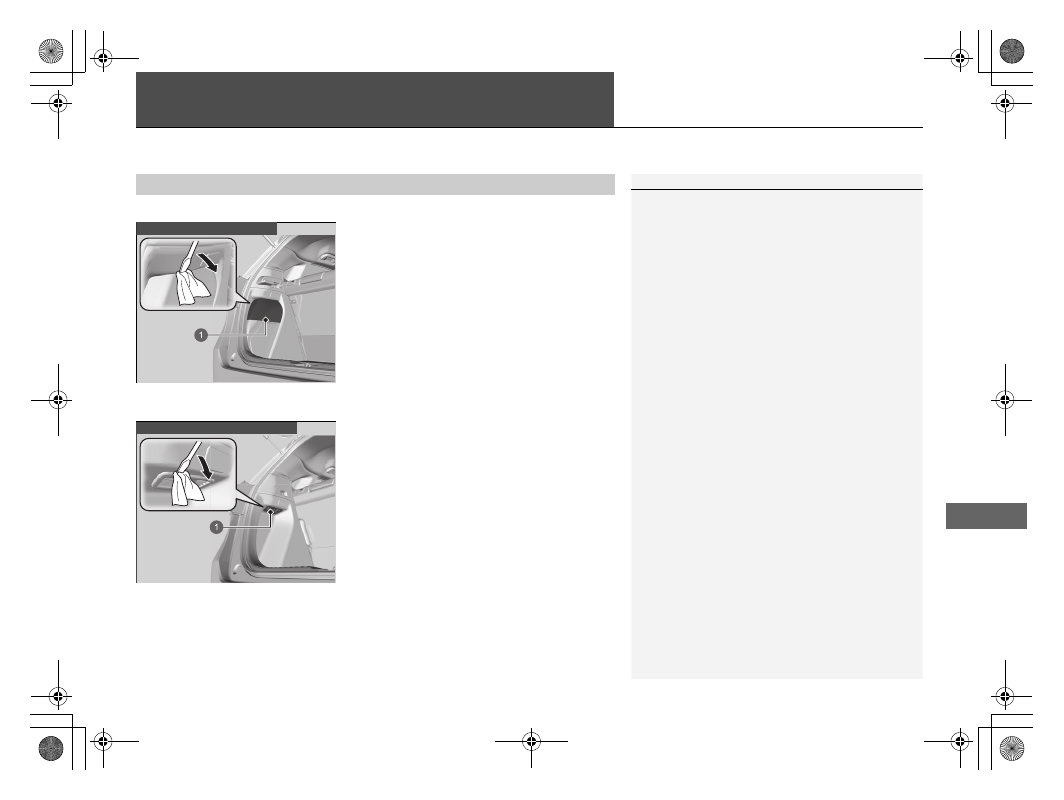

Yakıt Doldurma Kapağı Açılmıyorsa

Yakıt dolum kapağını açamıyorsanız, aşağıdaki prosedürü kullanınız.

1.

Bagaj kapısını açınız.

2.

Düz uçlu bir tornavida kullanarak bagaj

bölmesinin sol tarafındaki kapağı

çıkarınız.

u

 Çizilmeleri önlemek için düz uçlu bir

tornavidayı bir bezle sarınız.

■

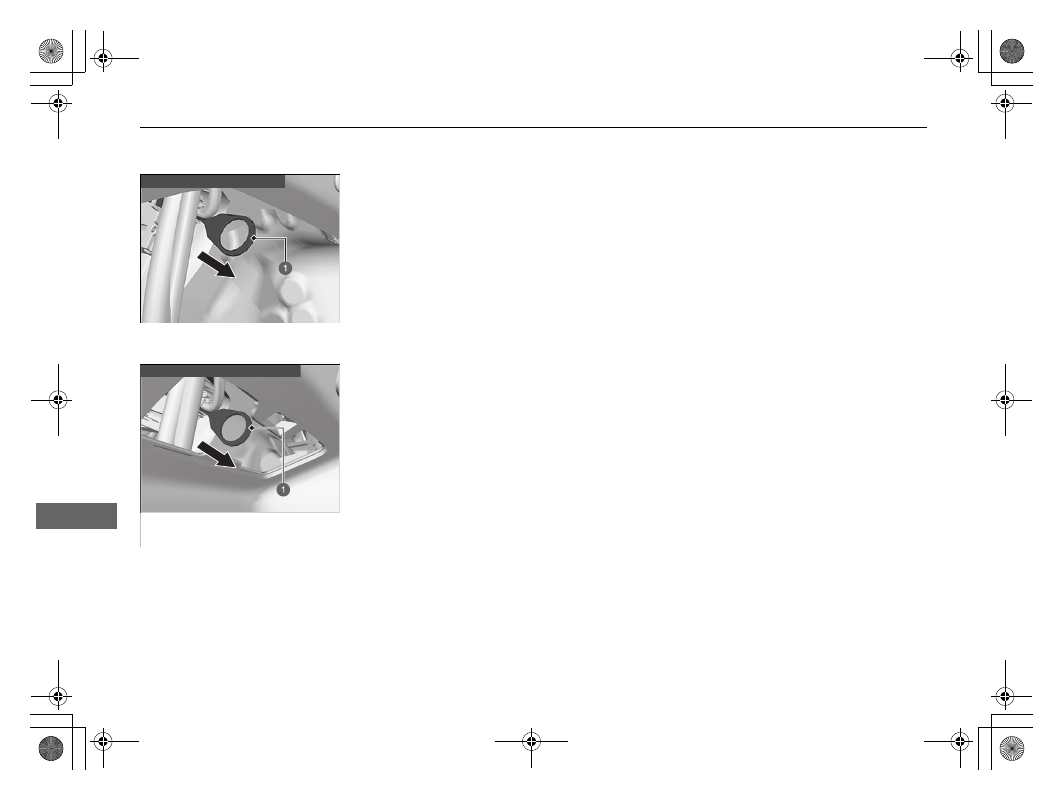

Yakıt Dolum Kapağı Açılmadığında Yapılacaklar

1

Yakıt Dolum Kapağı Açılmadığında Yapılacaklar

Bu adımları attıktan sonra, aracınızı kontrol

ettirmek için bir servise gidiniz.

Subwoofer bulunan modeller

a



Kapak

Subwoofer bulunmayan modeller

a



Kapak

628

uu

Yakıt Doldurma Kapağı Açılmıyorsa

u

Beklenmedik Sorunların Çözümü

3.

Açma kablosunu resimde gösterildiği gibi

ok yönünde çekiniz.

u

 Açma kablosu çekildiğinde yakıt dolum

kapağı kilidini açar.

4.

Yakıt deposu kapağını açınız.

2



Yakıt Alma

 S. 520

Subwoofer bulunan modeller

a



Açma Kablosu

Subwoofer bulunmayan modeller

a



Açma Kablosu

629

Beklenmedik Sorunların Çözümü

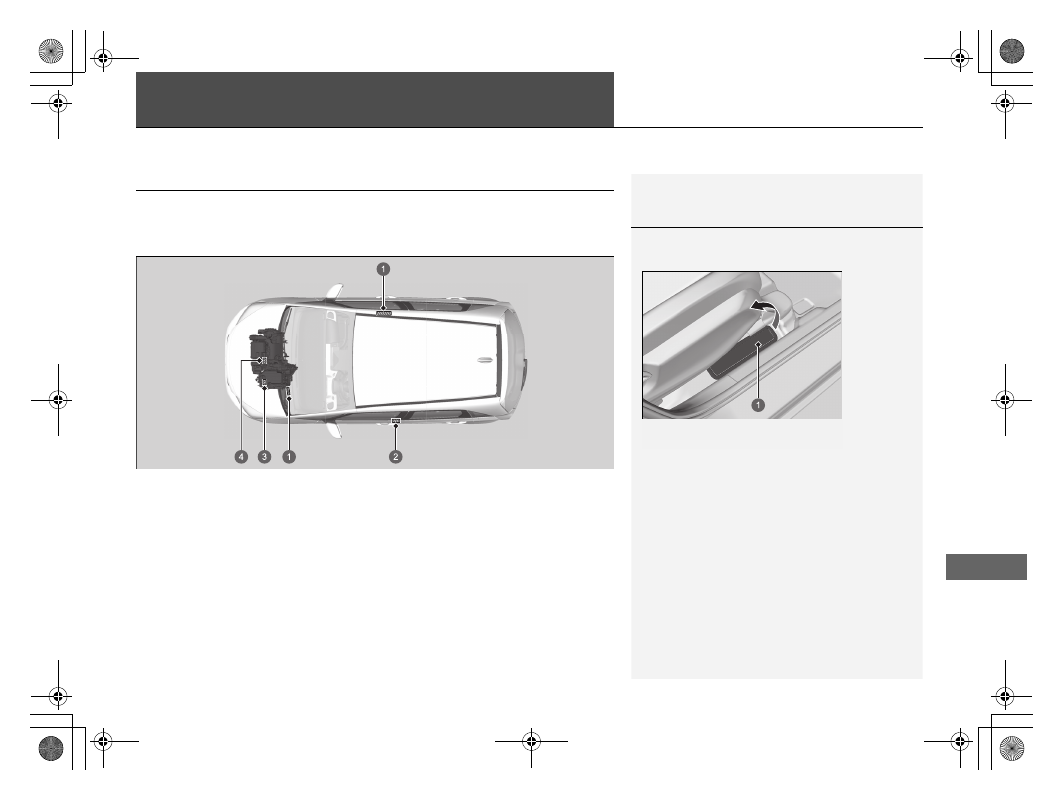

Bagaj Kapısını Açamadığınızda

 Bagaj kapısını açamıyorsanız, aşağıdaki prosedürü kullanınız.

1.

Düz uçlu bir tornavida kullanarak bagaj

kapısının arka tarafındaki kapağı açınız.

u

 Çizilmeleri önlemek için düz uçlu bir

tornavidayı bir bezle sarınız.

2.

Bagaj kapısını açmak için, kolu düz uçlu

bir tornavida ile sağa doğru iterken bagaj

kapısına bastırınız.

■

Bagaj Kapısı Açılmadığında Zaman Yapılacaklar

1

Bagaj Kapısını Açamadığınızda

Şu adımları izleyiniz:

Bu adımları attıktan sonra, aracınızı kontrol

ettirmek için bir servise gidiniz.

Bagaj kapısını içeriden açarken, bagaj kapısının

etrafında yeterli alan olduğundan ve herhangi bir

kimseye veya bir şeye çarpmayacağından emin

olunuz.

a



Kapak

a



Kol

631

Bilgi

Bu bölüm aracınızın teknik özelliklerini, kimlik numaralarının yerlerini ve

yasaların gerektirdiği diğer bilgileri içerir.

*

Tüm modellerde bulunmuyor

Teknik Özellikler

................................632

Tanıtım Numaraları

Araç Kimlik Numarası (VIN),  Motor

Numarası, Motor ve Şanzıman

Numarası........................................635

Radyo Dalgaları Yayan Cihazlar*



.....636

632

Bilgi

Teknik Özellikler

■

Aracın Teknik Özellikleri

*

1: Soldan direksiyonlu tip

*

2: Sağdan direksiyonlu tip

Model

Boş Ağırlık

İzin Verilen

Maksimum Ağırlık

İzin Verilen

Maksimum Aks

Ağırlığı

Jazz
1,225 - 1,254 kg (2,701 - 2,765 lbs)



Sürücü kapı pervazındaki sertifika

etiketine bakın.

*1

Sürücü kapı pervazındaki sertifika

etiketine bakın

*2

Sürücü kapı pervazındaki sertifika

etiketine bakın

*1

Sürücü kapı pervazındaki sertifika

etiketine bakın

*2

■

Motorun Teknik Özellikleri

Su soğutmalı sıralı 4 silindirli DOHC

73.0 x 89.5 mm (2.87 x 3.52 in)

Tipi

Çap x Strok

Silindir Hacmi

1,498 cm

3

 (91.4 cu-in)

Kompresyon Oranı



13.5 : 1

Bujiler

NGK

DILZKAR7C11H

DENSO

DXE22HCR11H

■

Yakıt

*

1: Ürdün, Lübnan, Fas ve Tunus modelleri

*

2: Ürdün, Lübnan, Fas ve Tunus modelleri hariç

■

12-Volt Akü

■

Cam Suyu

Tip

•

95 ya da daha yüksek oktanlı

Premium kurşunsuz benzin

*1

•

EN 228 standardı benzin/gazohol yakıt

*2

•

E10'a kadar premium kurşunsuz benzin/

gazohol (%90 benzin ve %10 etanol),

araştırma oktan sayısı 95 veya üstü

*2

Yakıt Deposu Kapasitesi



40 L (8.8 Imp gal)

Kapasite

32AH(5)/40AH(20)

Depo Kapasitesi

2.5 L (2.2 Imp qt)

633

uu

Teknik Özellikler

u

Devam ediyor

Bilgi

■

Ampuller

Farlar (Uzun/Kısa Farlar)



LED



Park/Gündüz Seyir Lambaları



LED

Ön Sinyal Lambaları

LED
LED

LED

LED
LED
21 W (

Sarı

)

16 W
LED
LED
LED

Ön Sis Farları*

Yan Sinyal Lambaları



(Kapı Aynalarında)

Fren Lambası/Arka Lambalar



Arka Lambalar
Arka Sinyal Lambaları

Geri Vites Lambaları

Arka Sis Farı

Arka Plaka Lambası

Üçüncü Fren Lambası



İç Lambalar

Harita Lambaları

LED

Tavan Lambası

LED

Bagaj Bölmesi Lambası



5 W

■

Fren Hidroliği

■

Klima

■

Şanzıman Yağı

Belirtilen

DOT 3 veya DOT 4 fren hidroliği

Soğutucu Gaz Tipi

HFO-1234yf (R-1234yf)

Şarj Miktarı

395 - 445 g (13.9 - 15.7 oz)

Belirtilen

Honda ATF DW-1

Kapasite

Değiştirme

1.8 L (1.6 Imp qt)

■

Motor Yağı

Aracınızda benzin partikül filtresi olup olmadığını

belirlemek için aşağıdaki sayfaya bakınız.

2

 Tavsiye Edilen Motor Yağı

 S. 544

Tavsiye edilen

Honda Motor Yağı Tip 2.0

ACEA C5 0W-20

Honda Orijinal Motor Yağı 0W-20

ACEA C5 0W-20

Kapasite

Honda Orijinal Motor Yağı 0W-20

API servis sınıfı SM veya daha yüksek

dereceli ya da ACEA A5/B5 0W-20

Değiştirme



3.4 L (3.0 Imp qt)

Değiştirme



filtre dahil

3.6 L (3.2 Imp qt)

Avrupa ve Ukrayna

modelleri

Avrupa ve Ukrayna modelleri hariç

ve benzin partikül filtresi bulunan

modeller

Avrupa ve Ukrayna modelleri

hariç ve benzin partikül filtresi

bulunmayan modeller

*

Tüm modellerde bulunmuyor

634

uu

Teknik Özellikler

u

Bilgi

■

Motor Soğutma Suyu

Belirtilen

Oran

Kapasite

Honda Dört Mevsim Antifriz/Soğutma Suyu Tip

2 50/50 distile su ile

3.85 L (0.85 Imp gal)

(yedek depoda kalan 0.45 L (0.10 Imp gal)

dahil, değiştirme)

■

Lastik

Lastik boyutu ve basınç bilgisi için, sürücü kapı

pervazındaki etikete bakınız.

*

1: 15 inç jantlı modeller

*

2: 16 inç jantlı modeller

■

Honda TRK Hava Kompresörü

Normal

Ebat

185/60R15 88H
185/55R16 87H
185/60R16 86H

Basınç

Jant Ebatı      Normal

Sürücü kapı pervazındaki

etikete bakın

15X6J

*1

16X6J

*2

Ağırlıklı emisyon ses basınç seviyesi



81 dB (A)



Ağırlıklı ses gücü seviyesi



90 dB (A)

■

Fren

■

Araç Boyutları

*

1: Tavan rayı bulunmayan modeller

*

2: Tavan rayı bulunan modeller

Tipi

Hidrolik

Ön

Soğutmalı disk

Arka

Yekpare disk

Park

Elektrikli Park Freni

Uzunluk

4,044 mm (159.2 in)

*1

4,090 mm (161.0 in)

*2

Genişlik

1,694 mm (66.7 in)

*1

1,725 mm (67.9 in)

*2

Yükseklik

1,526 mm (60.1 in)

*1

1,556 mm (61.3 in)

*2

Dingil mesafesi

2,517 mm (99.1 in)

*1

2,520 mm (99.2 in)

*2

Tekerlek

açıklığı

Ön

1,487 mm (58.5 in)

*1

1,498 mm (59.0 in)

*2

Arka

1,474 mm (58.0 in)

*1

1,485 mm (58.5 in)

*2

635

Bilgi

Kimlik Numaraları

Araç Kimlik Numarası (VIN),  Motor Numarası,

Motor ve Şanzıman Numarası

Aracınızın, garanti tescilli ve lisanslama ve sigortalatma için kullanılan 17 haneli

bir kimlik numarası (VIN) vardır. Aracın VIN, motor ve şanzıman numaralarının

yerleri aşağıda gösterildiği gibidir.

1

Araç Kimlik Numarası (VIN),  Motor Numarası,



Motor ve Şanzıman Numarası
İç araç kimlik numarası (VIN) kapağın altında

bulunur.

a



Kapak

a



Araç Kimlik Numarası

b



Sertifika Etiketi/ Araç Kimlik Numarası/Motor Numarası

c



Şanzıman Numarası

Motor Numarası



d



Motor Numarası
