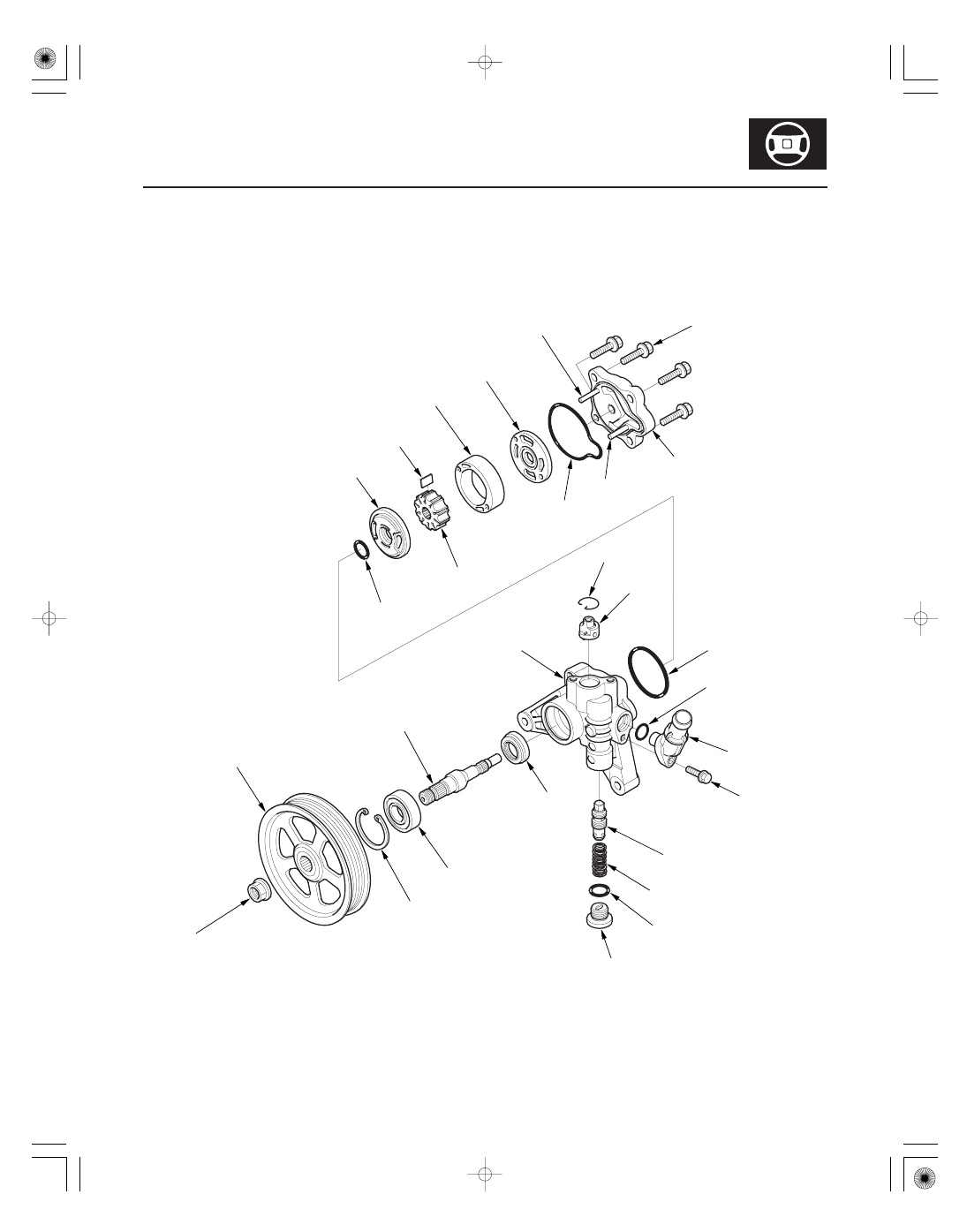

Exploded View

17-15

Pump Overhaul

8 x 1.25 mm
20 N·m
(2.0 kgf·m, 14 lbf·ft)

*PUMP COVER

5 mm ROLL PIN

4.5 mm ROLL PIN

PUMP COVER
SEAL

*OUTER SIDE PLATE

*CAM RING

VANES
(10 plates)

*

*ROTOR

15.2 x 2.4 mm
O-RING

*SIDE PLATE

*SNAP RING

*SUBVALVE

51 x 2.4 mm O-RING

13 x 1.9 mm O-RING

INLET JOINT

6 x 1.0 mm
11 N·m
(1.1 kgf·m,
8.0 lbf·ft)

*SPRING

16.7 x 1.8 mm O-RING

*PUMP HOUSING

PUMP SEAL

BALL BEARING

40 mm SNAP RING

DRIVESHAFT

PULLEY

PULLEY NUT
64 N·m
(6.5 kgf·m, 47 lbf·ft)

FLOW CONTROL VALVE CAP
49 N·m (5.0 kgf·m, 36 lbf·ft)

*

*FLOW CONTROL VALVE

(cont’d)

Replace.

Replace.

Replace.

Replace.

Replace.

Replace.

Replace the pump as an assembly if the parts indicated with asterisk (*) are worn or damaged.

０２

Special Tools Required

Disassembly

17-16

Power Steering

Pump Overhaul (cont’d)

A

D
07ZAB-S5A0100

C

B

E

• Attachment, 28 x 30 mm 07946-1870100
• Driver 07749-0010000
• Pulley holder 07ZAB-S5A0100

NOTE: Refer to the Exploded View as needed during the
following procedure.

1. Drain the fluid from the pump (see page 17-12).

2. Remove the power steering pump (see page 17-14).

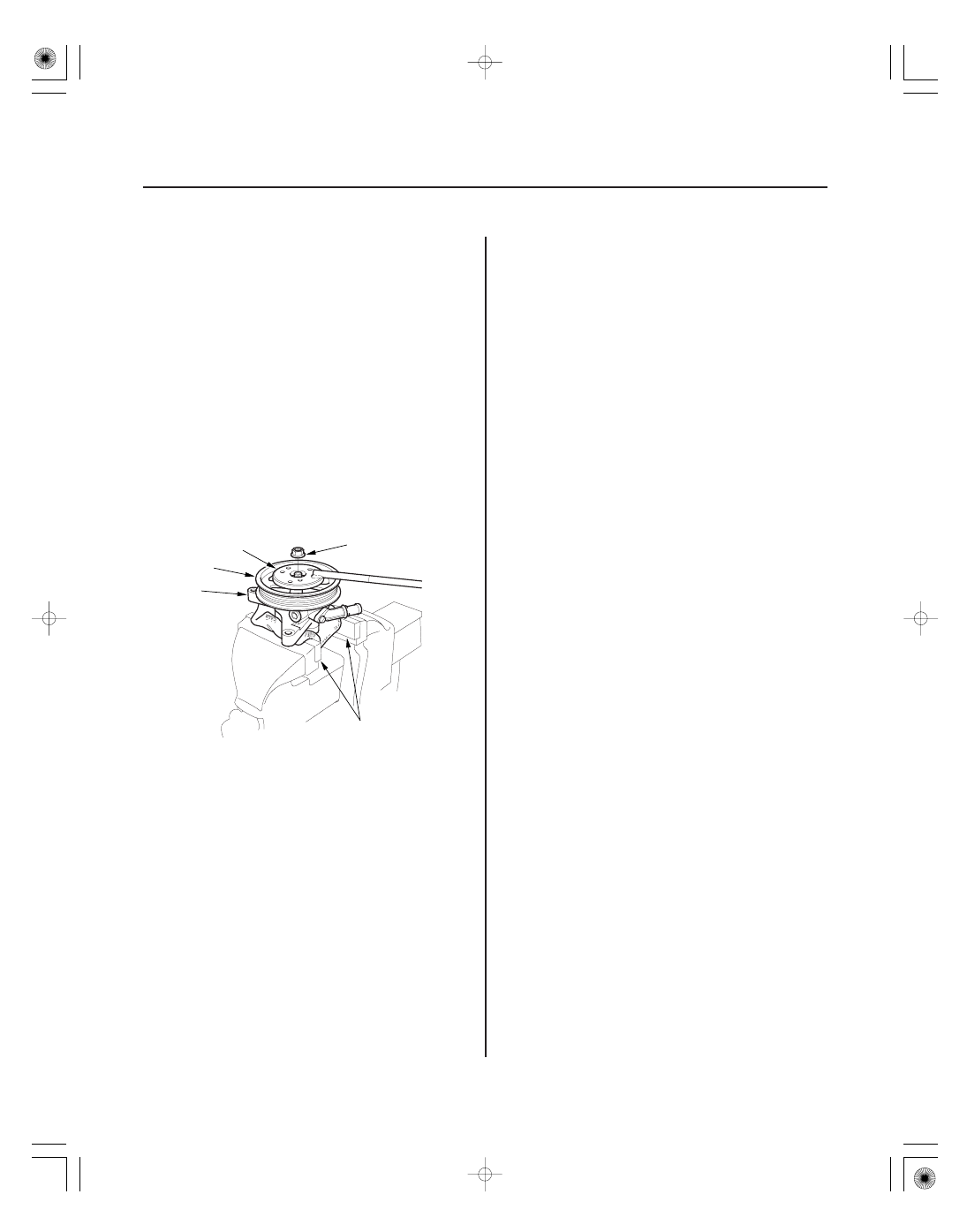

3. Hold the power steering pump (A) in a vise with

soft jaws (B), then hold the pulley (C) with the
pulley holder (D), and remove the pulley nut (E) and
pulley. Be careful not to damage the pump housing
with the jaws of the vise.

4. Remove the inlet joint and O-ring.

5. Loosen the flow control valve cap with a hex

wrench, and remove it and the O-ring, the flow
control valve and spring.

6. Remove the pump cover and pump cover seal.

7. Remove the outer side plate, cam ring, rotor, vanes,

side plate and O-rings.

8. Remove the snap ring, then remove the subvalve

from the pump housing.

9. Remove the snap ring, then remove the pump

driveshaft by tapping the shaft end with a plastic
hammer.

10. Remove the seal from the pump housing.

０３

０４

０５

０６

Inspection

17-17

A

B

C

A

A

B

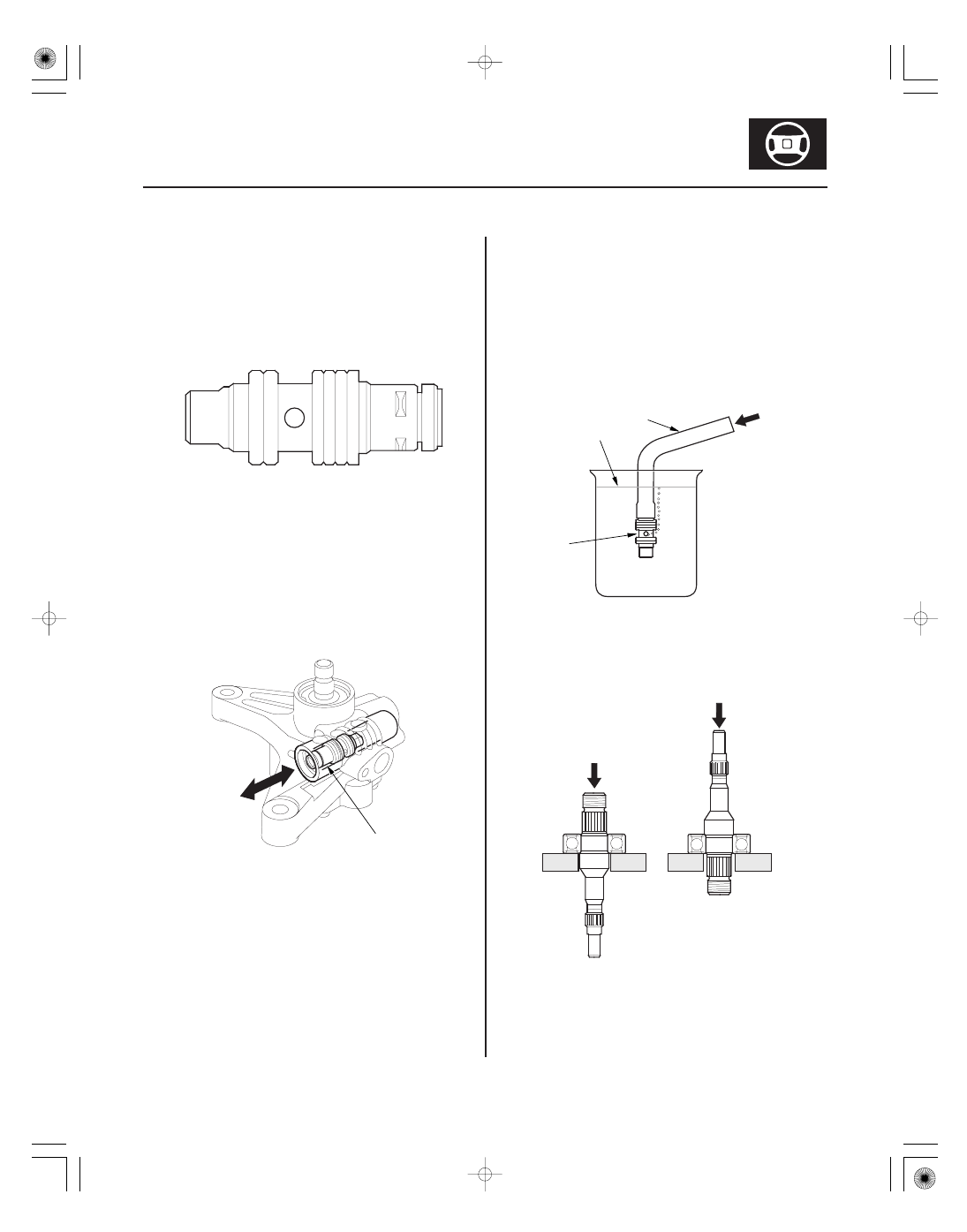

11. Check the flow control valve for wear, burrs, and

other damage to the edges of the grooves in the
valve.

12. Inspect the bore of the flow control valve on the

pump housing for scratches and wear.

13. Slip the flow control valve back in the pump

housing, and check that it moves in and out
smoothly. If OK, go to step 14; if not, replace the
pump as an assembly. The flow control valve (A) is
not available separately.

14. Attach a hose (A) to the end of the flow control

valve (B) as shown. Then submerge the flow
control valve in a container of power steering fluid
or solvent (C), and blow in the hose.

• If air bubbles leak through the valve at less than

98 kPa (1.0 kgf/cm , 14.2 psi), replace the pump
as an assembly. The flow control valve is not
available separately.

• If the flow control valve is OK, set it aside for

reassembly later.

15. Inspect the ball bearing by rotating the outer race

slowly. If you feel any play (axial or radial) or
roughness, remove the faulty ball bearing (A) and
install a new one (B).

16. Inspect each part shown with an asterisk in the

Exploded View. If any of them are worn or
damaged, replace the pump as an assembly.

(cont’d)

2

０７

０８

０９

Reassembly

17-18

Power Steering

Pump Overhaul (cont’d)

A

B

C

D

B

A

07749-0010000

07946-1870100

A

B

C

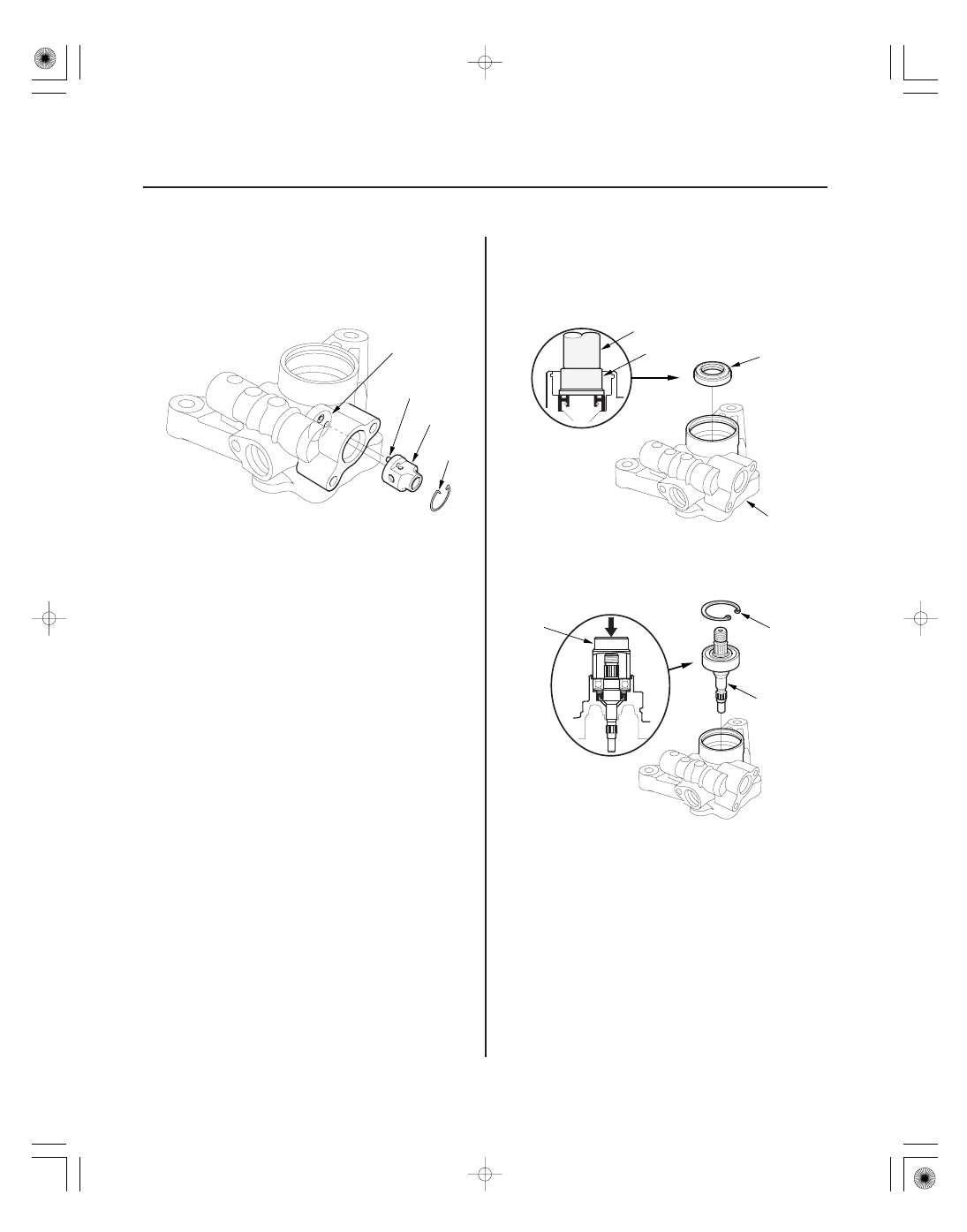

17. Align the pin (A) of the subvalve (B) with the oil

passage (C) in the pump housing, and push the
subvalve into place, then install the snap ring (D).

18. Install the new pump seal (A) (with its grooved side

facing in) into the pump housing (B) by hand first,
then drive it in using the special tools until there is
no step at the top of the pump seal, and the seal is
fully seated in the pump housing.

19. Position the pump driveshaft (A) in the pump

housing, then press it in with the appropriate size
socket wrench (B) as shown.

20. Install the 40 mm snap ring (C) with its beveled

edge facing out.
