17-11

Fluid Leakage Inspection

PUMP ASSEMBLY

GEARBOX and VALVE BODY UNIT

HOSES and LINES

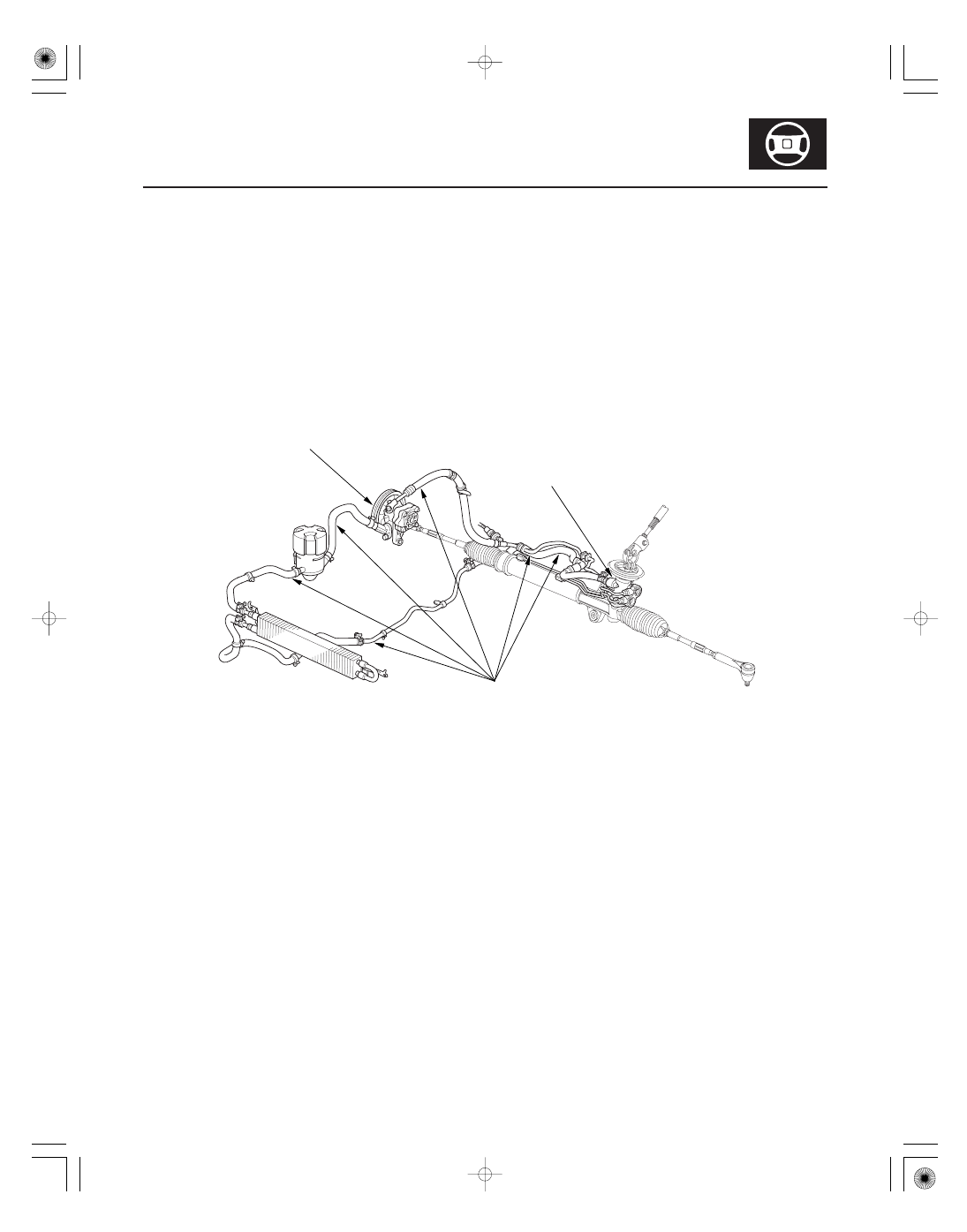

Check for leaks at the pump seal,
inlet and outlet fittings.

Check for leaks at the mating surface
and flare nut connections.

Inspect hoses for damage, leaks, interference and twisting.
Inspect fluid lines for damage, rusting and leakage.
Check for leaks at hose and line joints, and connections.

０１

０２

ＳＪＣ８Ａ００Ｆ００００００４７００１ＫＢＡＴ００

SYSTEM CAPACITY:

1.15 L (1.22 US. qt) at disassembly

RESERVOIR CAPACITY:

0.34 L (0.36 US. qt)

17-12

Power Steering

Fluid Replacement

A

A

B

C

D

Check the reservoir (A) at regular intervals, and add the
recommended fluid as necessary. Always use Honda
Power Steering Fluid. Using any other type of power
steering fluid or automatic transmission fluid can cause
increased wear and poor steering in cold weather.

NOTE: If the fluid is contaminated, the screen in the
reservoir may be partially blocked. Replace the
reservoir if necessary.

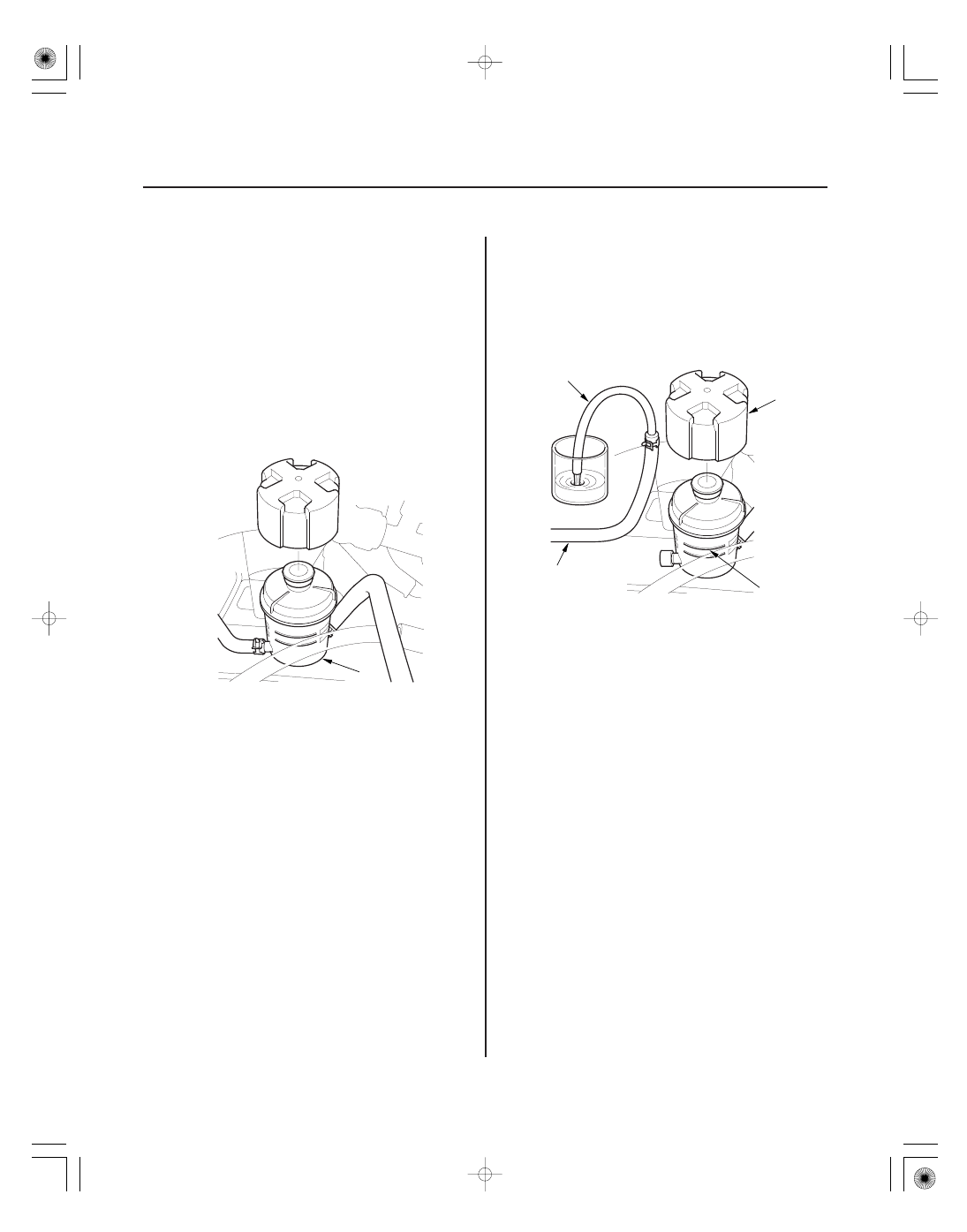

1. Pull the cover (A) up, raise the reservoir, then

disconnect the return hose (B) to drain the reservoir.
Take care not to spill the fluid on the body and parts.
Wipe off any spilled fluid at once.

NOTE: Inspect the reservoir screen for any debris. If
the reservoir screen is clogged, replace the
reservoir.

2. Connect a hose (C) of suitable diameter to the

disconnected return hose, and put the hose end in a
suitable container.

3. Start the engine, let it run at idle, and turn the

steering wheel from lock-to-lock several times.
When fluid stops running out of the hose, shut off
the engine. Discard the fluid.

4. Reinstall the return hose on the reservoir.

5. Fill the reservoir to the upper level line (D).

6. Start the engine and run it at fast idle, then turn the

steering from lock-to-lock several times to bleed air
from the system.

7. Recheck the fluid level and add some if necessary.

Do not fill the reservoir beyond the upper level line.

8. If the fluid is contaminated, dark, or discolored,

repeat the procedure as necessary.

０１

ＳＪＣ８Ａ００Ｆ００００００４７０１１ＫＢＡＴ１０

−

−

−

−

−

−

17-13

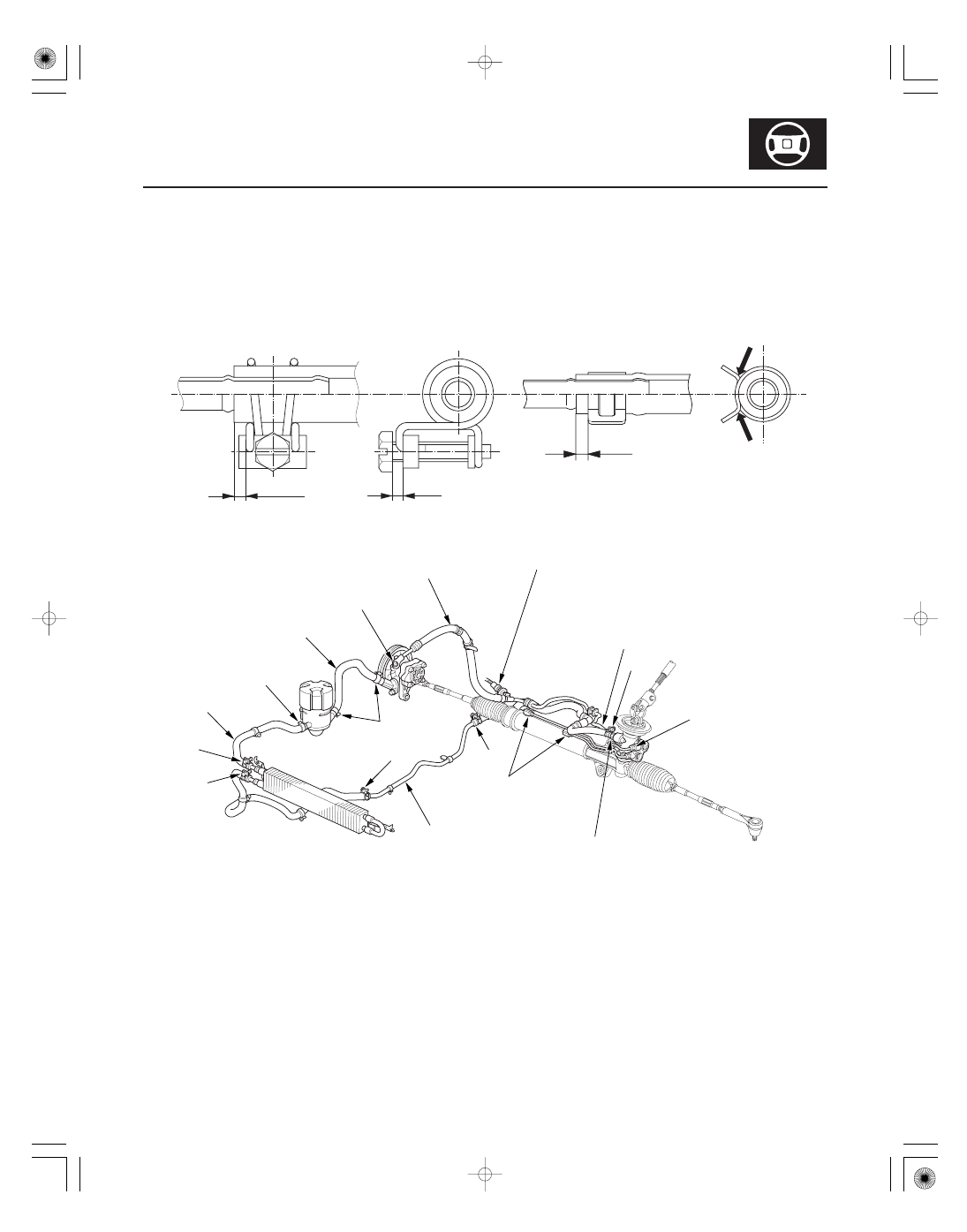

Power Steering Hose, Line, and Pressure Switch Replacement

2.5

5.5 mm

(0.10

0.22 in.)

ADJUSTABLE HOSE CLAMP (A)

HOSE CLAMP (B)

2.5

5.5 mm

(0.10

0.22 in.)

2.0

3.0 mm

(0.08

0.12 in.)

RETURN LINE
16 x 1.5 mm
28 N·m (2.9 kgf·m, 21 lbf·ft)

POWER STEERING
PRESSURE SWITCH
10 x 1.25 mm
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

CYLINDER LINE
17 N·m
(1.7 kgf·m, 12 lbf·ft)

INLET LINE
16 x 1.5 mm
42 N·m (4.3 kgf·m, 31 lbf·ft)

PUMP INLET HOSE

RETURN LINE

6 x 1.0 mm
11 N·m
(1.1 kgf·m, 8.0 lbf·ft)

PRESSURE HOSE

CYLINDER LINES
26 N·m
(2.7 kgf·m, 20 lbf·ft)

RETURN HOSE

A

B

B

A

A

A

A

Note these items during installation:

• Connect each hose to the corresponding line securely until it contacts the stop on the line. Install the clamp or

adjustable clamp at the specified distance from the hose end as shown.

• Check all clamps for deterioration or deformation; replace the clamps with new ones if necessary.
• Add the recommended power steering fluid to the specified level on the reservoir and check for leaks.

０１

０２

ＳＪＣ８Ａ００Ｆ００００００４７０３１ＫＢＡＴ００

17-14

Power Steering

Pump Replacement

E
22 N·m
(2.2 kgf·m,
16 lbf·ft)

6 x 1.0 mm
11 N·m
(1.1 kgf·m,
8.0 lbf·ft)

A

B

C

D

F

A

B

1. Place a suitable container under the vehicle.

2. Drain the power steering fluid from the reservoir

(see page 17-12).

3. Remove the engine cover.

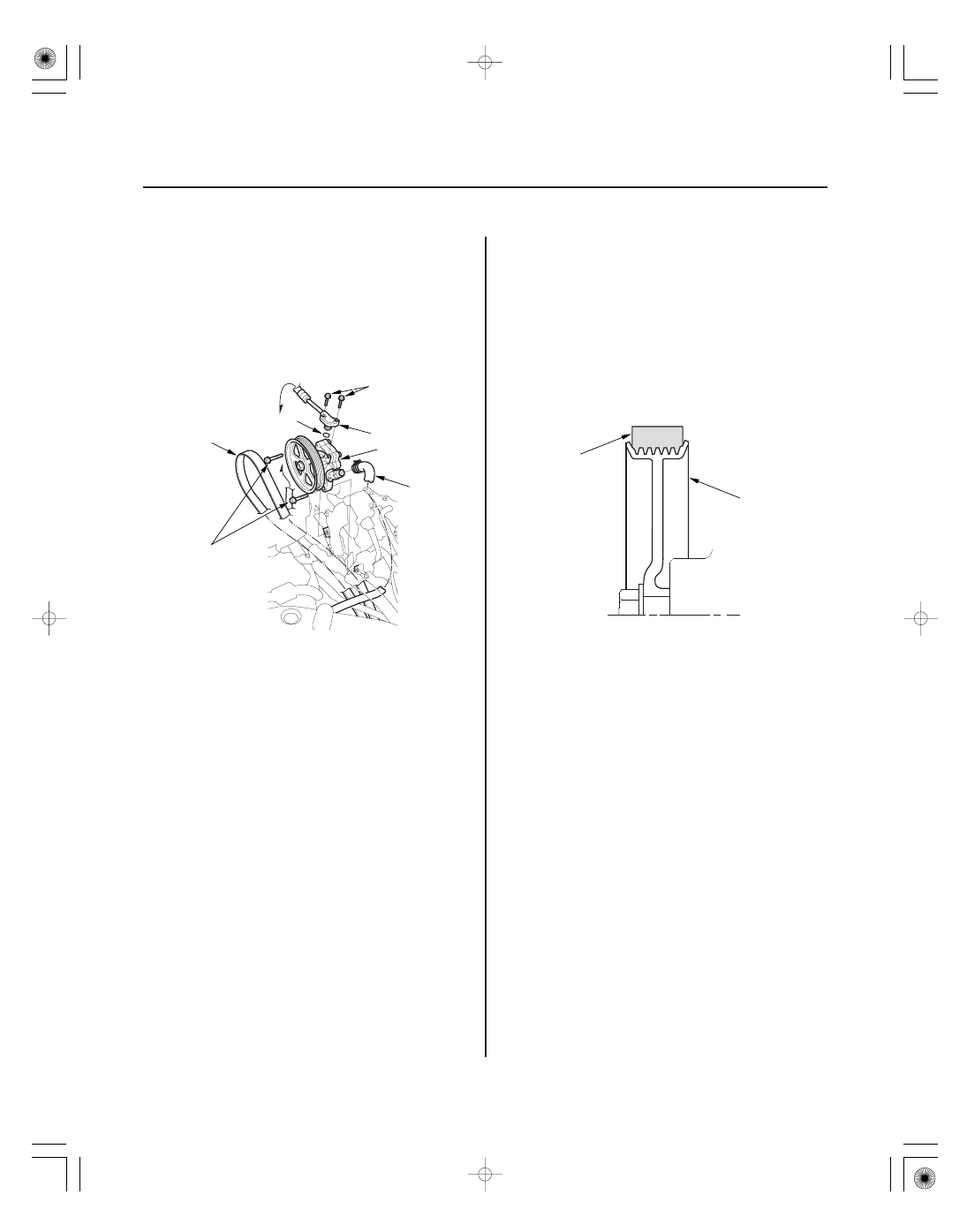

4. Remove the drive belt (A) from the pump pulley

(see page 4-31).

5. Cover the auto-tensioner, alternator, and A/C

compressor with several shop towels to protect
them from spilled power steering fluid. Disconnect
the pump inlet hose (B) and pump outlet hose (C)
from the pump (D), and plug them. Take care not to
spill the fluid on the body or parts. Wipe off any
spilled fluid at once. Do not turn the steering wheel
with the pump removed.

6. Remove the pump mounting bolts (E).

7. Cover the opening of the pump with a piece of tape

to prevent foreign material from entering the pump.

8. Connect the pump inlet hose and pump outlet hose

onto the new pump with new O-ring (F).

9. Loosely install the pump in the pump bracket with

the mounting bolts, then tighten the pump fittings
securely.

10. Tighten the pump mounting bolts to the specified

torque.

11. Install the drive belt (A).

Note these items during belt installation:

• Make sure that the belt is properly positioned on

the pulleys (B).

• Do not get power steering fluid or grease on the

auto-tensioner, alternator, A/C compressor, and
drive belt or pulley faces. Clean off any fluid or
grease before installation.

12. Fill the reservoir to the upper level line (see page

17-12).
