Special Tools Required

14-333

1st Clutch Hub Replacement

A

B

C

07749-0010000

07947-6340500

A

B

C

A or B

A or B

A

B

07749-0010000

07GAD-SD40101

• Driver 07749-0010000
• Driver attachment 07947-6340500
• Attachment, 78 x 80 mm 07GAD-SD40101

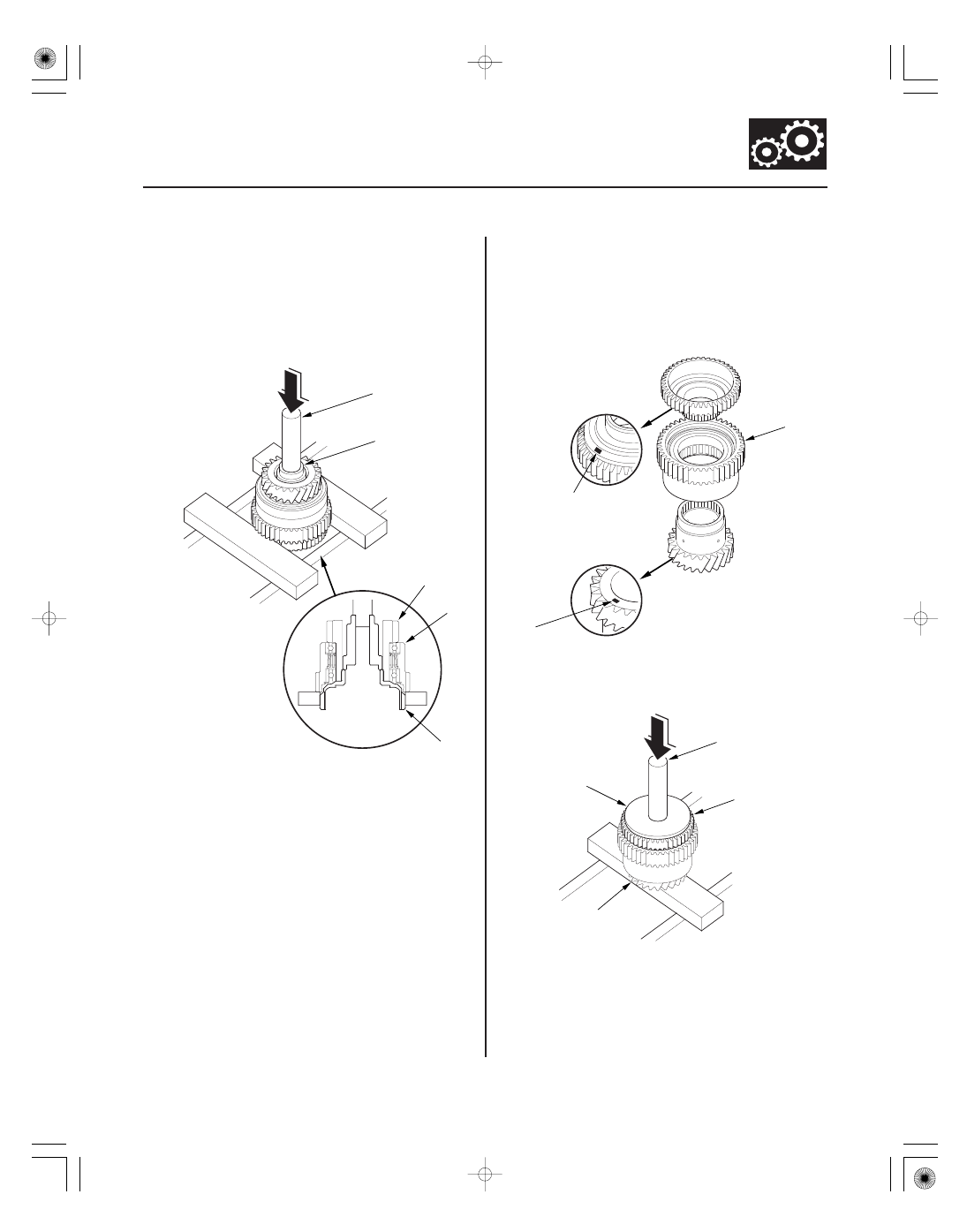

1. Remove the 1st-hold clutch hub (A) from the 1st

gear (B) with the driver, driver attachment, and a
press.

2. Remove the 1st clutch hub (C) from the 1st gear.

3. Install the new 1st clutch hub (A) over the 1st gear

(B), and install the 1st-hold clutch hub (C) in the 1st
gear.

NOTE: If the 1st gear and the 1st-hold clutch hub
are replaced, use the 1st gear and the 1st-hold
clutch hub with the same identifying letters (A or B).

4. Install the 1st-hold clutch hub (A) in the 1st gear (B)

with the driver, attachment (78 x 80 mm), and the
press.

０１

０２

ＳＪＣ８Ａ００Ｅ１０４１１３０００００ＬＤＡＴ０１

Special Tools Required

14-334

Shafts and Clutches

Secondary Shaft Reassembly

A

B

C

D

E

F

G

H

I

A

B

C

D

F

G

H

I

J

K

E

• Driver, 40 mm I.D. 07746-0030100
• Attachment, 30 mm I.D. 07746-0030300
• Wrench, 40 x 42 mm 07XAA-002010A

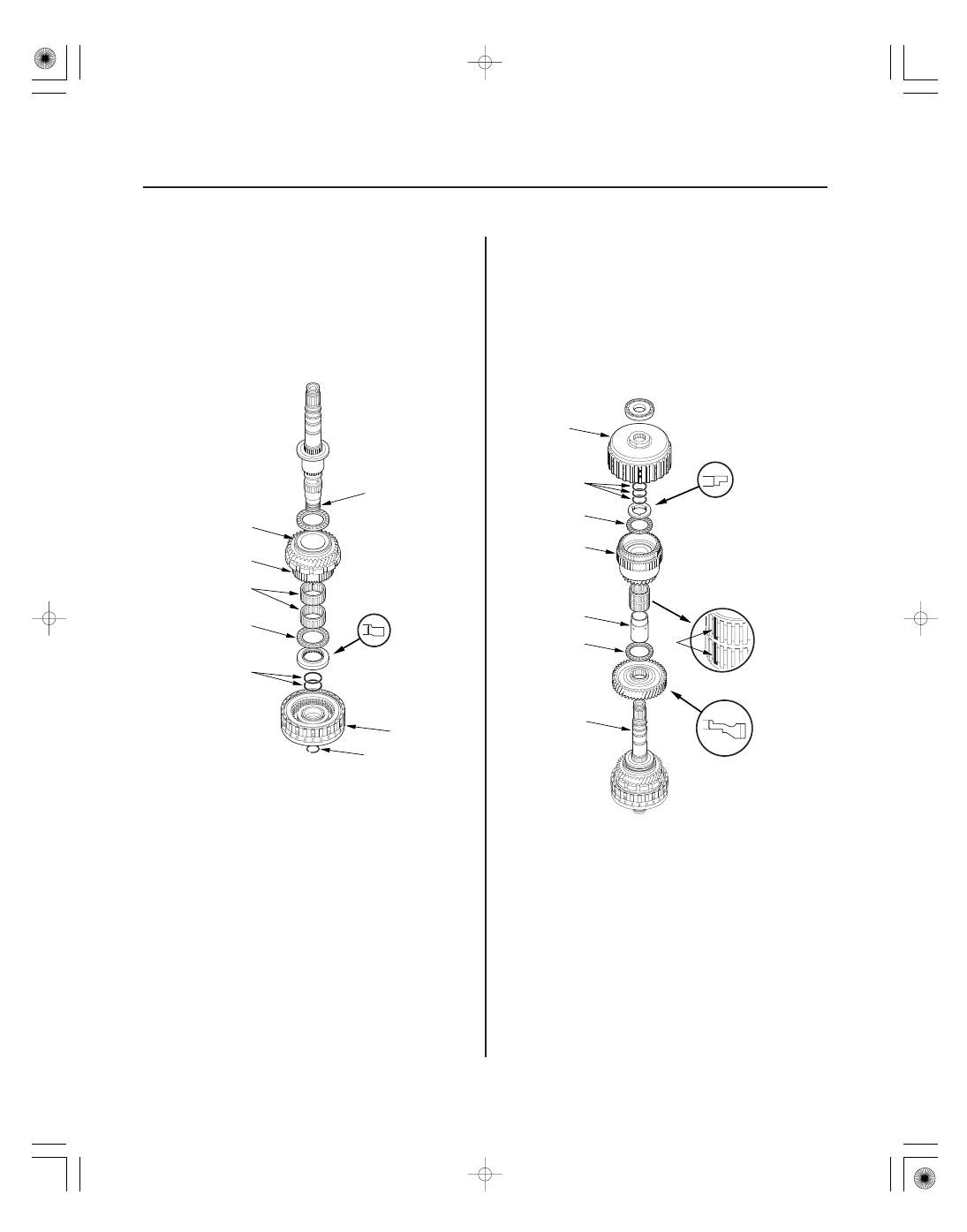

1. Install the thrust needle bearing (A), the needle

bearings (B), the 2nd gear/park gear (C), the thrust
needle bearing (D), and the splined washer (E) in
the direction shown on the secondary shaft (F).

2. Wrap the shaft splines with tape, and install new

O-rings (G) in the 2nd clutch O-ring grooves, then
remove the tape.

NOTE: To prevent damage to the O-rings, be sure
to install the O-rings after installing the splined
washer.

3. Install the 2nd clutch (H) on the secondary shaft,

and secure the 2nd clutch with the snap ring (I).

4. Install the idler gear (A) in the direction shown, the

thrust needle bearing (B), the 1st gear collar (C), the
needle bearing (D), the 1st gear assembly (E), the
thrust needle bearing (F), and the 52 mm washer
(G) in the direction shown on the secondary shaft
(H).

5. Wrap the shaft splines with tape, and install new

O-rings (J) in the 1st/1st-hold clutch O-ring grooves,
then remove the tape.

NOTE: To prevent damage to the O-rings, be sure
to install the O-rings after installing the 1st gear
collar and the 52 mm washer.

6. Install the 1st/1st-hold clutch (K).

two cavities (I) without rollers.

NOTE: It is normal for the needle bearing (D) to have

０３

０４

＊０１

０６

14-335

A

B

07746-0030100

07746-0030300

07746-0030100

07746-0030300

A

B

A

A

B

C

D

07XAA-002010A

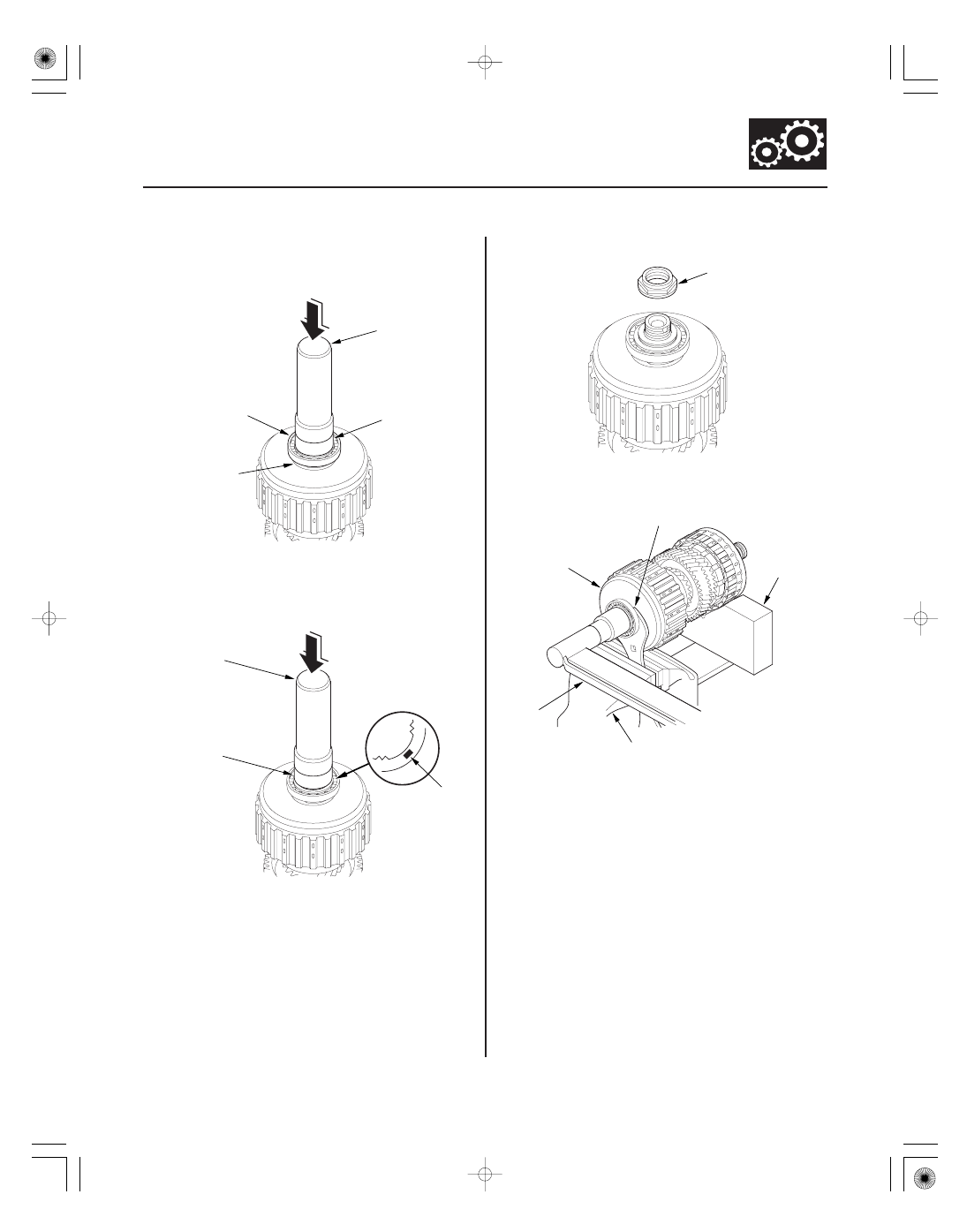

7. Install the ball bearing (A) over the 1st/1st-hold

clutch guide (B) with the driver (40 mm I.D.),
attachment (30 mm I.D.), and a press.

8. Install the new splined washer (A) with the marked

side (B) up over the ball bearing with the driver
(40 mm I.D.), attachment (30 mm I.D.), and the
press.

9. Install the new locknut (A).

10. Place a V-block (A) on a vise (B), and put the

secondary shaft (C) on the V-block and vise.

11. Attach the wrench (40 x 42 mm), onto the top of the

1st clutch guide, and secure the wrench
(40 x 42 mm), with the vise to hold the secondary
shaft. Tighten the locknut to 178 N·m (18.2 kgf·m,
132 lbf·ft) with the torque wrench (D).

NOTE:

• Use a torque wrench to tighten the locknut. Do

not use an impact wrench.

• The locknut has left-hand threads.

(cont’d)

−

−

０７

14-336

Shafts and Clutches

Secondary Shaft Reassembly (cont’d)

A

B

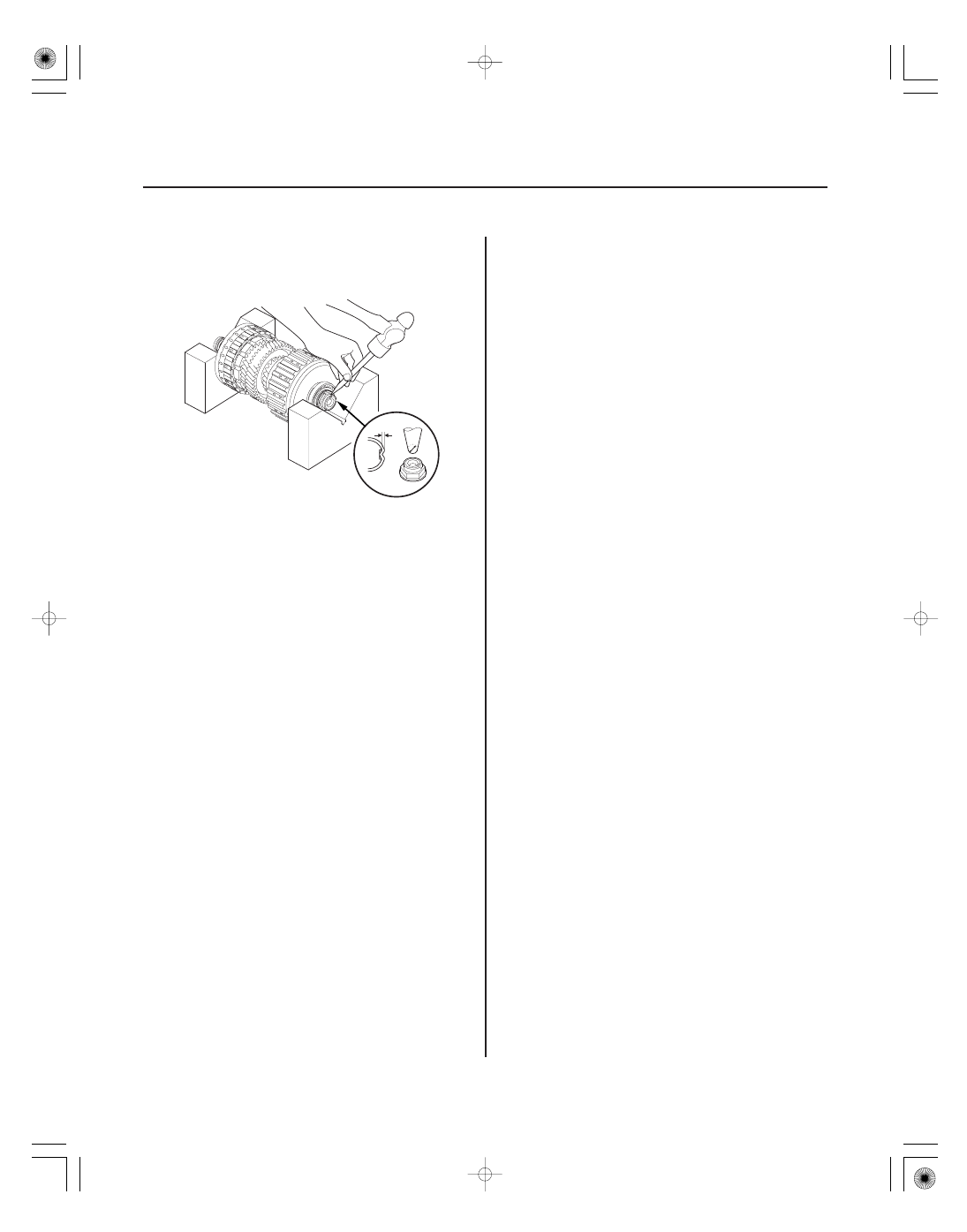

12. Stake the locknut into the shaft to a depth (A) of

0.7

1.3 mm (0.03

0.05 in.) using a 3.5 mm punch

(B).
