０５

14-329

A

B

8. Inspect the bearings for galling and rough

movement.

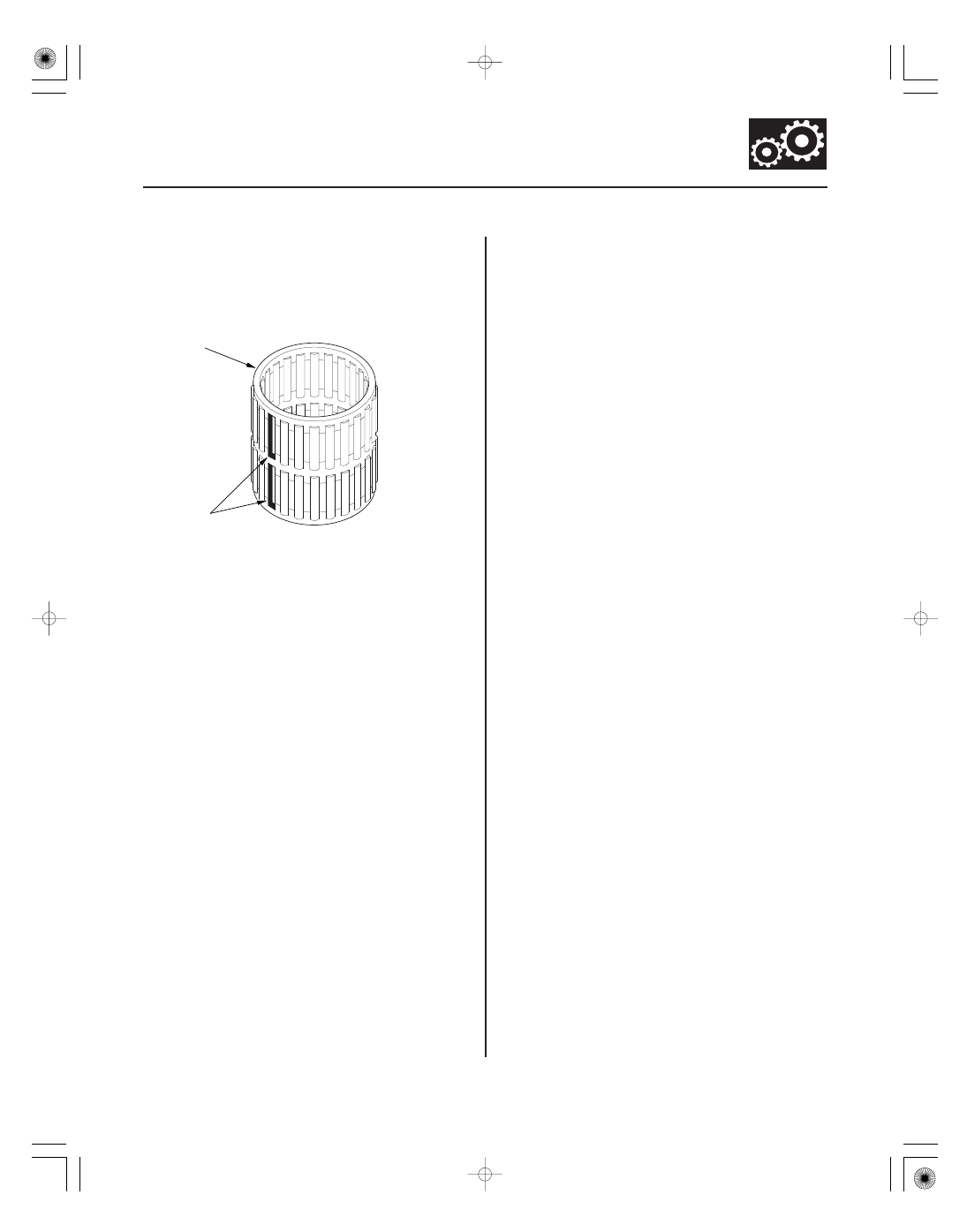

NOTE: The needle bearing (A) on the 1st gear collar
should have only two cavities with no rollers (B);
this is function in its normal.

9. Check the shaft bearing surfaces for scoring and

excessive wear, and check the shaft splines for
excessive wear and damage.

10. Check the 1st gear axial clearance (see page

14-330), 1st gear one-way clutch (see page 14-332),
and secondary shaft installation height (see page
14-337).

０１

０２

０３

ＳＪＣ８Ａ００Ｅ１０４１１３５４１７１ＭＡＡＴ００

Special Tools Required

14-330

Shafts and Clutches

Secondary Shaft 1st Gear Axial Clearance Inspection

F

G

H

I

A

B

C

D

E

A

B

07746-0030100

07746-0030300

A

B

• Driver, 40 mm I.D. 07746-0030100
• Attachment, 30 mm I.D. 07746-0030300

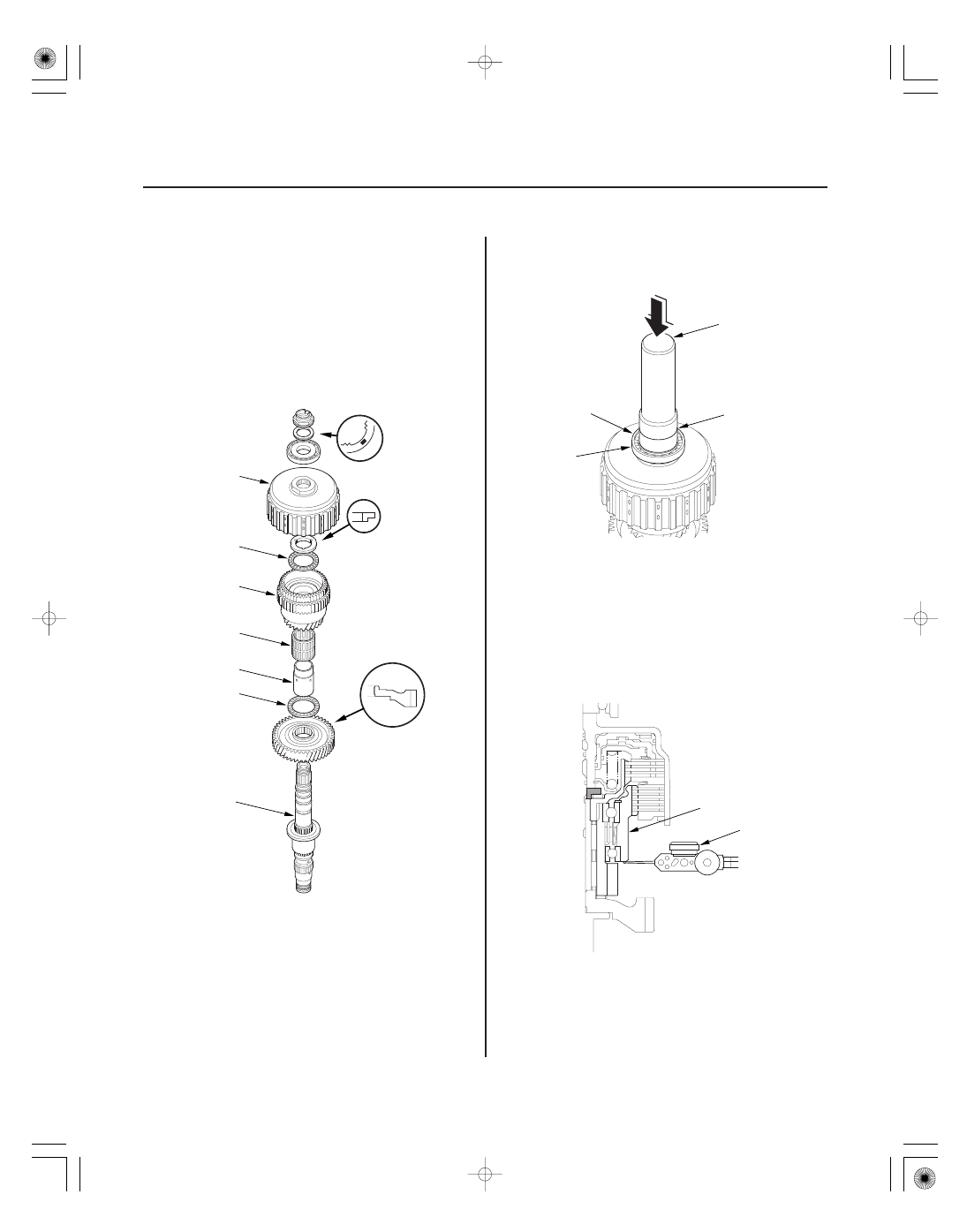

1. Install the idler gear (A), thrust needle bearing (B),

1st gear collar (C), needle bearing (D), 1st gear
assembly (E), thrust needle bearing (F), 52 mm
washer (G), and 1st/1st-hold clutch (H) on the
secondary shaft (I). Install the idler gear and 52 mm
washer in the direction shown. Do not install the
O-rings during inspection.

2. Install the ball bearing (A) over the 1st/1st-hold

clutch guide with the driver (40 mm I.D.),
attachment (30 mm I.D.), and a press.

3. Install the splined washer with the marked side up

over the ball bearing in the same manner as
installing the ball bearing with the driver
(40 mm I.D.), attachment (30 mm I.D.), and the
press.

4. Install the old locknut and tighten it to 29 N·m

(3.0 kgf·m, 22 lbf·ft).

5. Set the dial indicator (A) on the 1st clutch hub (B).

０４

０５

−

−

Standard: 0.100

0.130 mm (0.004

0.05 in.)

WASHER, 52 mm (’06 model)

No.

Part Number

Thickness

WASHER, 52 mm (’07-08 models)

No.

Part Number

Thickness

14-331

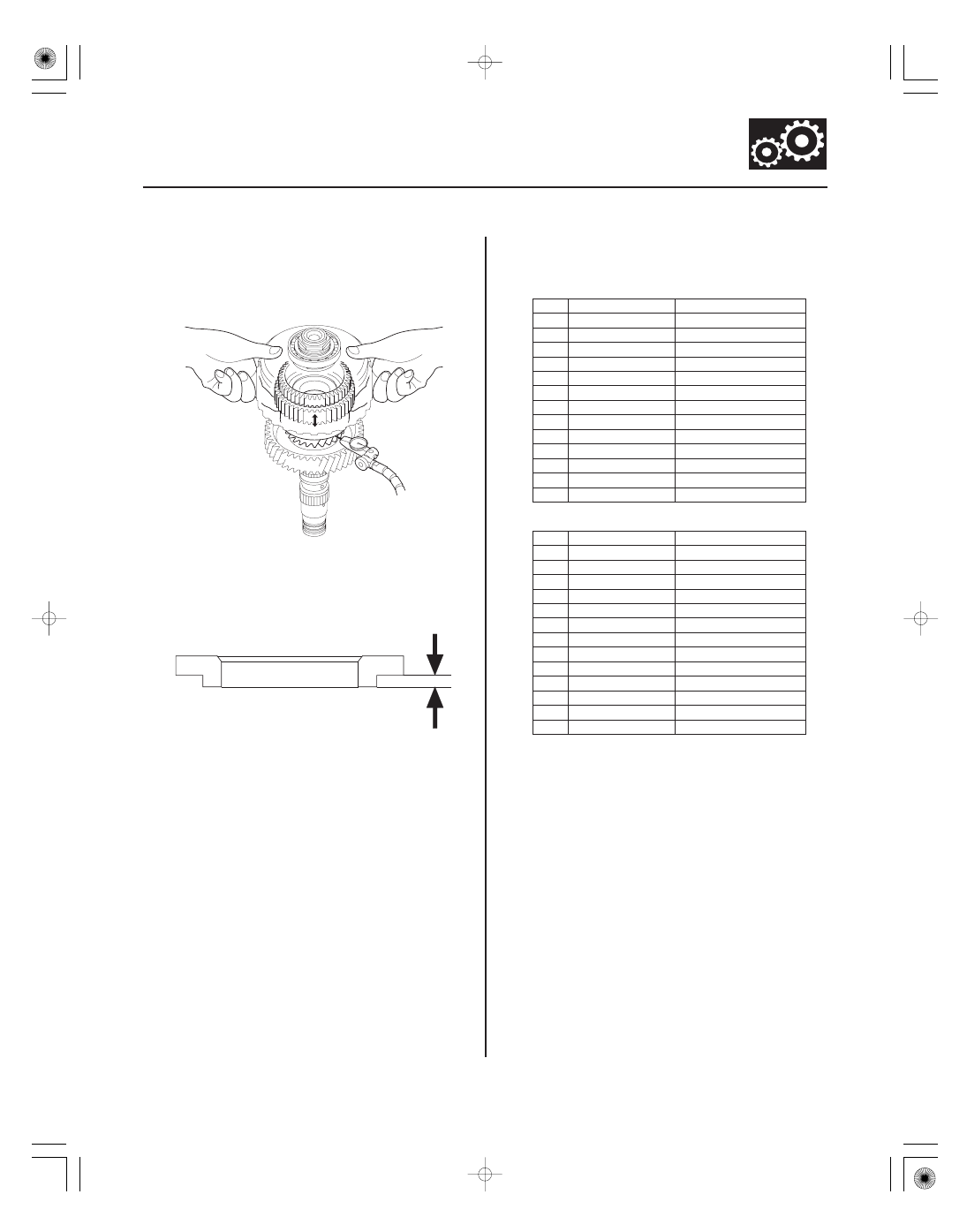

6. Measure the 1st gear axial clearance in at least

three places while moving the 1st gear. Use the
average as the actual clearance.

7. If the clearance is out of standard, remove the

washer and measure its height difference.

8. Select and install a new washer, then recheck the

clearance.

A

90502-RDK-010

2.705 mm (0.107 in.)

B

90503-RDK-010

2.680 mm (0.106 in.)

C

90504-RDK-010

2.655 mm (0.105 in.)

D

90505-RDK-010

2.630 mm (0.104 in.)

E

90506-RDK-010

2.605 mm (0.103 in.)

F

90507-RDK-010

2.580 mm (0.102 in.)

G

90508-RDK-010

2.555 mm (0.101 in.)

H

90509-RDK-010

2.530 mm (0.100 in.)

I

90510-RDK-010

2.505 mm (0.099 in.)

J

90511-RDK-010

2.480 mm (0.098 in.)

K

90512-RDK-000

2.455 mm (0.097 in.)

L

90513-RDK-000

2.430 mm (0.096 in.)

M

90514-RDK-000

2.405 mm (0.095 in.)

A

90502-RJF-T00

2.705 mm (0.107 in.)

B

90503-RJF-T00

2.680 mm (0.106 in.)

C

90504-RJF-T00

2.655 mm (0.105 in.)

D

90505-RJF-T00

2.630 mm (0.104 in.)

E

90506-RJF-T00

2.605 mm (0.103 in.)

F

90507-RJF-T00

2.580 mm (0.102 in.)

G

90508-RJF-T00

2.555 mm (0.101 in.)

H

90509-RJF-T00

2.530 mm (0.100 in.)

I

90510-RJF-T00

2.505 mm (0.099 in.)

J

90511-RJF-T00

2.480 mm (0.098 in.)

K

90512-RJF-T00

2.455 mm (0.097 in.)

L

90513-RJF-T00

2.430 mm (0.096 in.)

M

90514-RJF-T00

2.405 mm (0.095 in.)

０１

ＳＪＣ８Ａ００Ｅ１０４１１３１０５０１ＭＡＡＴ０１

14-332

Shafts and Clutches

1st Gear One-way Clutch Inspection

A

B

C

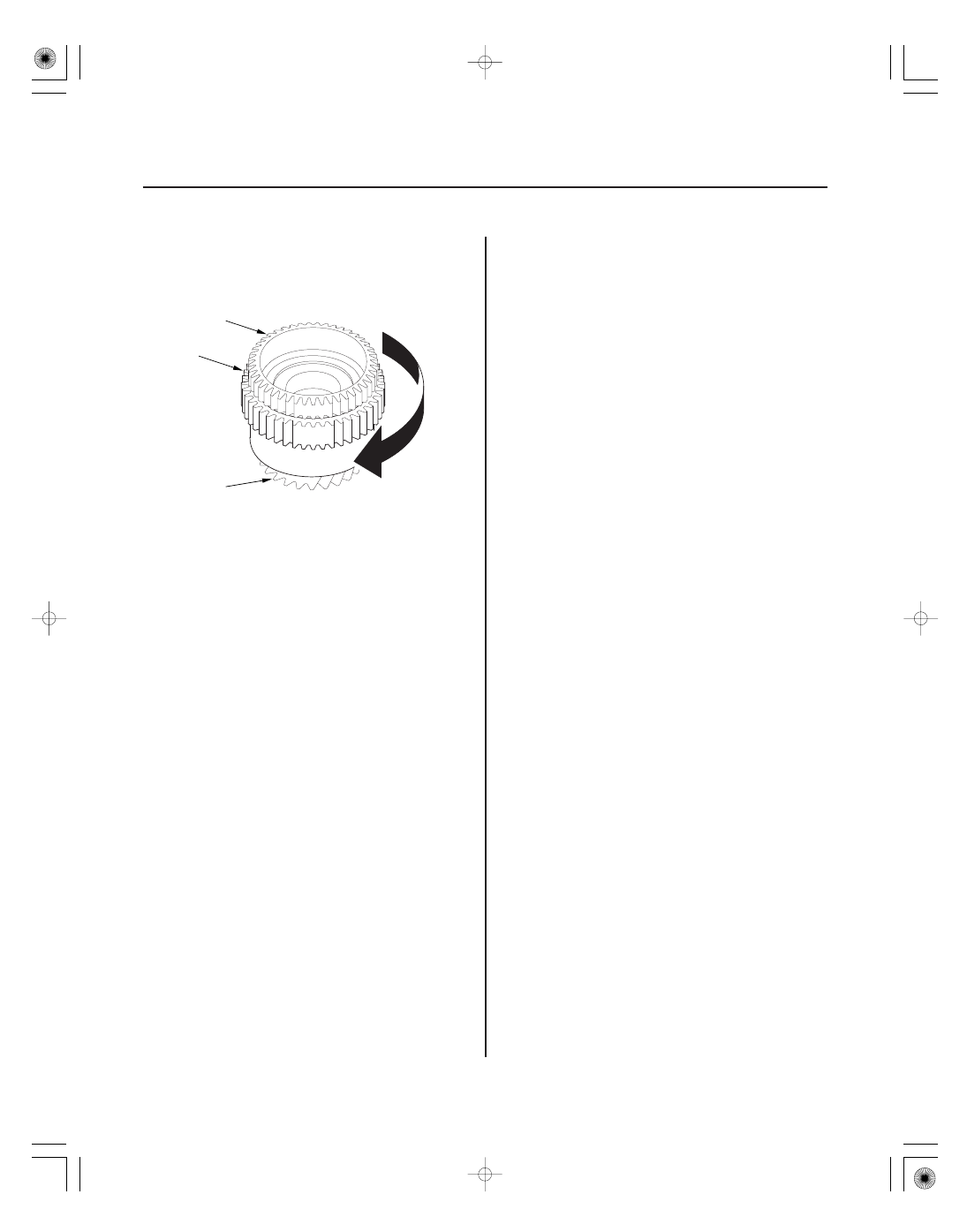

1. Hold the 1st-hold clutch hub (A), and turn the 1st

gear (B) in the direction shown to be sure it turns
freely. Also make sure the 1st gear locks in the
opposite direction.

2. If any problem occurs on the 1st gear one-way

clutch, replace the 1st clutch hub (C). The 1st gear
one-way clutch is not available separately from the
1st clutch hub.

3. Also check the 1st gear and the 1st-hold clutch hub

for wear and damage. If the 1st gear and 1st-hold
clutch hub are worn or damaged, replace the
damaged part, refer to 1st Clutch Hub Replacement
(see page 14-333).
