Hafei Lobo. Service Manual - part 16

HAFEI

LOBO

1

MOTOR TECHO CORREDIZO - REEMPLAZAR

9725100

1.1

2

VIDRIO, TECHO CORREDIZO - REEMPLAZAR

9725200

1.6

3

UNIDAD CONTROL, TECHO CORREDIZO - REEMPLAZAR

9725300

1.1

4

MARCO, TECHO CORREDIZO - REEMPLAZAR

9725400

1.6

5

EMPAQUE, TECHO CORREDIZO - REEMPLAZAR

9725600

1.6

TECHO

IR A 9Q

CABINA Y ACCESORIOS

IR 9

INICIO

INICIO

No

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

TECHO - TECHO CORREDIZO (972B)

9Q - 7

TECHO CORREDIZO

9R - 3

CAPOT

IR A 9R-3

9R - 5

PANEL PERSIANA DELANTERO

IR A 9R-5

9R - 7

PANEL GUARDA POLVO DELANTERO

IR A 9R-7

9R

CAPOT DELANTERO

HAFEI

LOBO

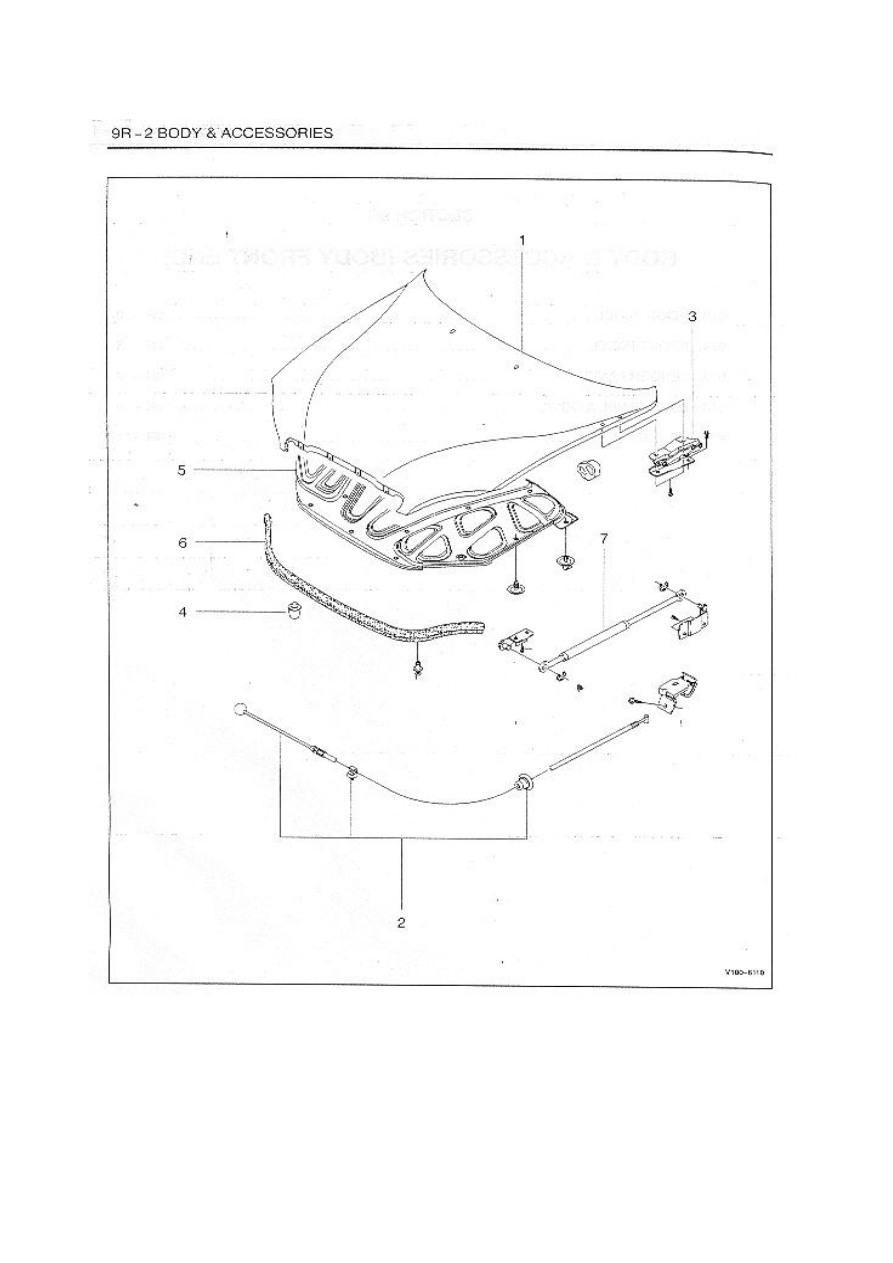

CAPOT - REEMPLAZAR

9730100

0.4

CAPOT - ALINEAR

9730300

0.3

2

GUAYA CAPOT - REEMPLAZAR

9730500

0.7

BISAGRA, CAPOT - REEMPLAZAR

DERECHA

9731100

0.3

IZQUIERDO

9731200

0.3

AMBOS

9731300

0.4

4

PARACHOQUES CAPOT - REEMPLAZAR

9731500

0.2

5

AISLAMIENTO MOTOR CAPOT - REEMPLAZAR

9731700

-

6

EMPAQUE CAPOT - REEMPLAZAR

9731900

-

7

AMORTIGUADOR CAPO - REEMPLAZAR

9732100

-

CAPOT DELANTERO

IR A 9R

CABINA Y ACCESORIOS

IR 9

INICIO

INICIO

No

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

9R - 3

CAPOT

CAPOT DELANTERO - CAPOT (973)

3

1

HAFEI

LOBO

1

CHAPA CAPOT DE CIERRE - R&R O SUBSTITUYE

9740100

0.3

2

BARRA, SOSTEN CAPOT – REEMPLAZAR

9740300

0.2

3

PARACHOQUES CAPOT - REEMPLAZAR

9740500

0.2

4

AIR DAM, FRONTAL - REEMPLAZAR

9740700

0.3

5

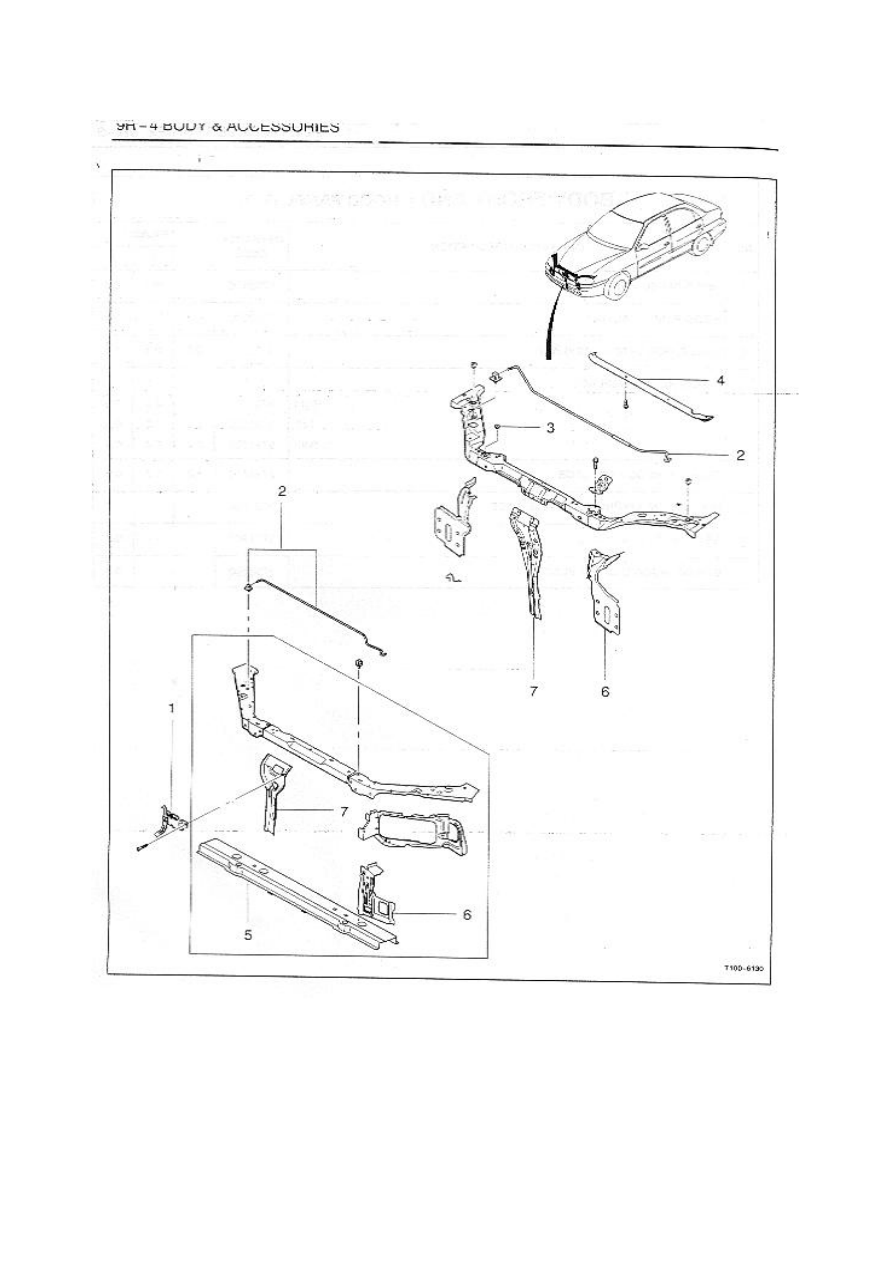

TRAVESAÑO, RADIADOR - REEMPLAZAR

9740900

2.0

6

PANEL, FRONTAL LATERAL - REEMPLAZAR

9741100

4.0

7

SOPORTE, PANEL FRONTAL - REEMPLAZAR

9741300

3.0

CAPOT DELANTERO

IR A 9R

CABINA Y ACCESORIOS

IR 9

INICIO

INICIO

No

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

9R - 5

PANEL PERSIANA DELANTERA

COAPT DELANTERO - PANEL DELANTERO (974)

HAFEI

LOBO

PROTECTOR GUARDA POLVO DELANTERO - REEMPLAZAR

DERECHA

9750100

0.6

IZQUIERDO

9750200

0.6

GUARDAFANGO DELANTERO - REEMPLAZAR

DERECHA

9750400

0.8

IZQUIERDO

9750500

0.8

GUARDAFANGO DELANTERO - ALINEAR

DERECHA

9750700

0.4

IZQUIERDO

9750800

0.4

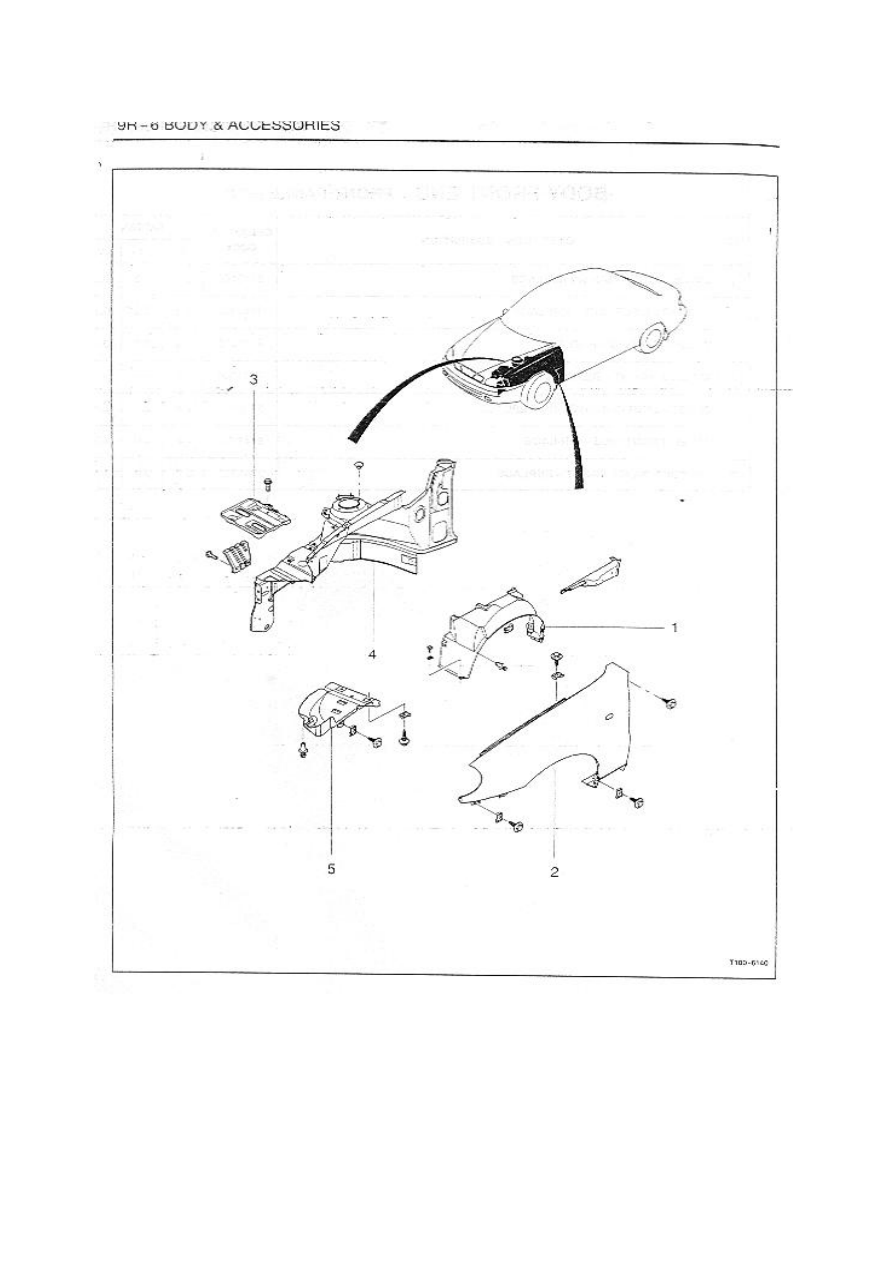

BANDEJA, BATERÍA - REEMPLAZAR

9751100

0.4

A - CON CAJA DE CAMBIOS

975110A

0.1

PANEL, CUBIERTA LLANTA - REEMPLAZAR

DERECHA

9751300

5.0

IZQUIERDO

9750200

5.0

CUBRE, FANGO - REEMPLAZAR

DERECHA

9750100

0.3

IZQUIERDO

9750200

0.3

CAPOT DELANTERO

IR A 9R

CABINA Y ACCESORIOS

IR 9

INICIO

INICIO

CAPOT DELANTERO – GUARDAFANGO DELANTERO

No

DESCRIPCIÓN DE LA OPERACIÓN

5

1

2

3

4

9R - 7

GUARDAPOLVO Y GUARDA FANGO DELANTERO

CODIGO

OPERACIÓN

9S-3

PUERTA DEL BAUL

IR A 9S-3

HAFEI

LOBO

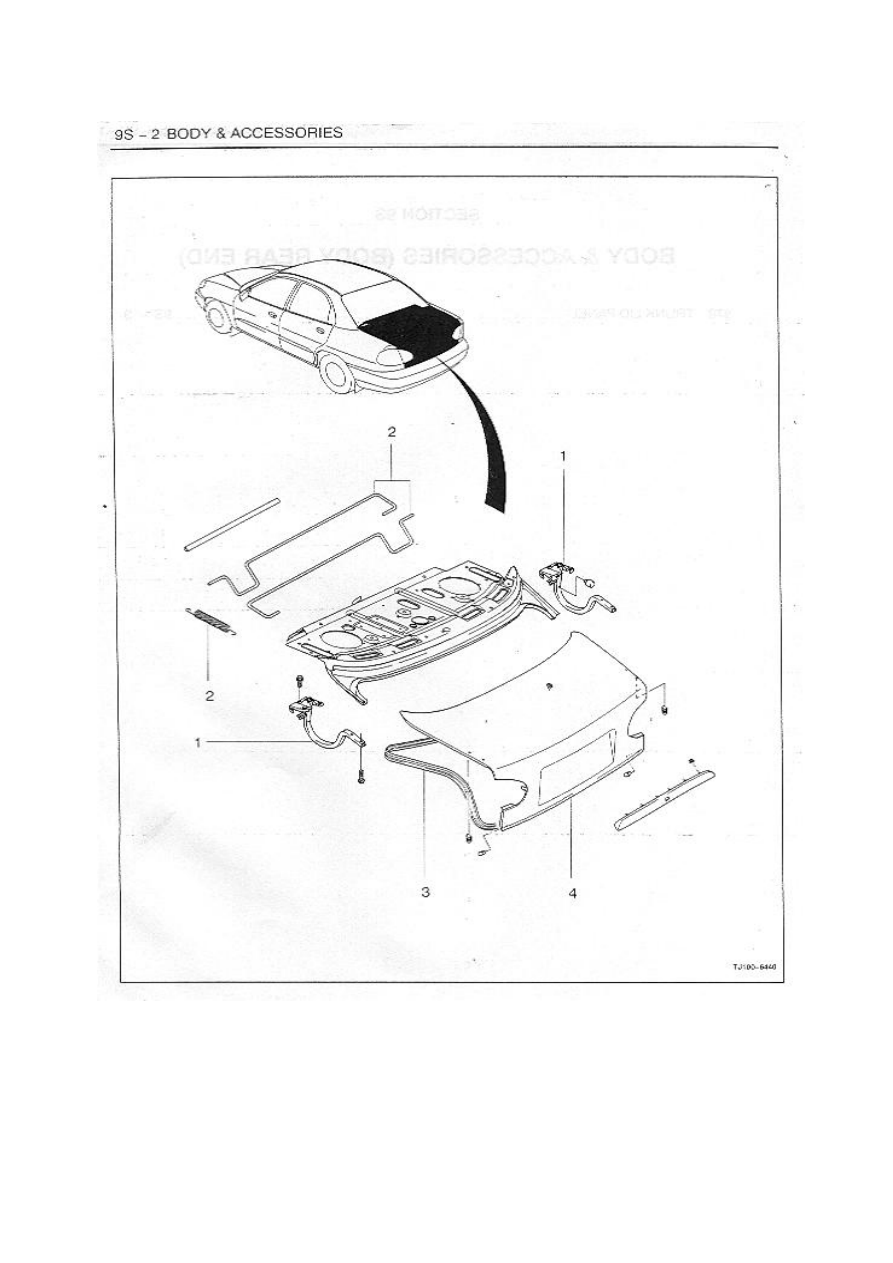

BISAGRA, PUERTA BAUL - REEMPLAZAR

DERECHA

9780100

1.0

IZQUIERDO

9780200

1.0

AMBOS

9780200

1.1

BARRA TORQUE PORTAMALETAS - REEMPLAZAR

DERECHA

9780500

0.3

IZQUIERDO

9780600

0.3

AMBOS

9780700

0.3

RESORTE PORTAMALETAS - REEMPLAZAR

DERECHA

9782100

-

IZQUIERDO

9782200

-

AMBOS

9782300

-

3

EMPAQUE, ABERTURA PUERTA BAUL - REEMPLAZAR

9781500

0.2

4

PUERTA BAUL - REEMPLAZAR

9781700

0.7

AMORTIGUADOR PUERTA BAUL - REEMPLAZAR

DERECHA

9782100

-

IZQUIERDO

9782200

-

AMBOS

9782300

-

PUERTA DEL BAUL

IR A 9S

CABINA Y ACCESORIOS

IR 9

INICIO

INICIO

2

9S – 3

PUERTA DEL BAUL

PUERTA BAUL

PUERTA DEL BAUL – PUERTA BAUL Y SPOILER

No

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

1

9S

10-6

PANEL PRINCIPAL

10-6

PILAR

10-7

PANEL DE LA PUERTA

10-7

PANEL LATERAL

10-7

PANEL DELANTERO

10-7

ARMAZÓN DELANTERO

10-7

PILAR DELANTERO

10-8

PANEL TRASERO

10-8

MARCO POSTERIOR

10-8

PUERTA TRASERA

10-9

PINTE EL ETC.

10

PINTURA

HAFEI

LOBO

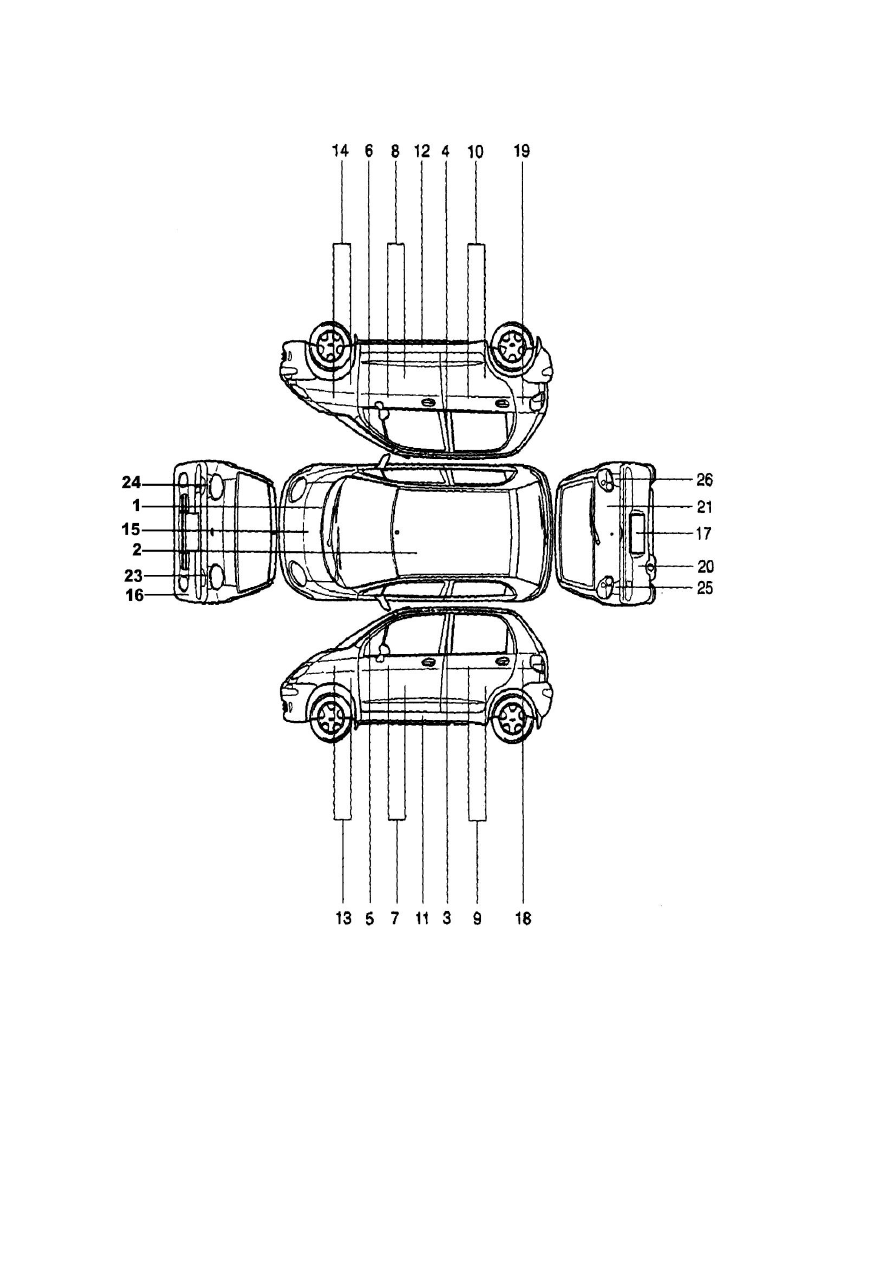

COCHE TODO               REFERENCIA

9802060

11

COCHE TODO                    CC

9802080

7

CAPA:  DEBAJO (TODOS)                       CC

9803080

1.6

CAPA:  BAJO FRENTE                  CC

9804080

0.7

CAPA:  UNIDER, CENTRO                  CC

9805080

0.7

CAPA:  DEBAJO, PARTE POSTERIOR                    CC

9806080

0.7

PANEL:  ROCIADA               REFERENCIA

9807060

0.7

PANEL:  ROCIADA                  CC

9807080

0.6

PANEL:  AZOTEA               REFERENCIA

9808060

3.0

PANEL:  AZOTEA                  CC

9808080

2.7

PILAR:  LH DE CENTRO               REFERENCIA

9809060

0.9

PILAR:  LH DE CENTRO                  CC

9809080

0.7

PILAR:  DERECHO DE CENTRO             REFERENCIA

9810060

0.9

PILAR:  DERECHO DE CANTER                  CC

9810080

0.7

PILAR:  FRENTE, LH               REFERENCIA

9811060

1.5

PILAR:  FRENTE, LH                  CC

9811080

1.3

PILAR:  FRENTE, DERECHA                            REFERENCIA

9812060

1.5

PILAR:  FRENTE, DERECHA     CC

9812080

1.3

PUERTA:  FRENTE, DEJADO              REFERENCIA

9813060

1.5

PUERTA:  FRENTE, DEJADO      CC

9813080

1.2

PUERTA:  FRENTE, DERECHA                           REFERENCIA

9815060

1.5

PUERTA:  FRENTE, DERECHA     CC

9815080

1.2

PUERTA:  FRENTE, DEJADO             REFERENCIA

9817060

-

PUERTA:  PARTE POSTERIOR, DEJADA     CC

9817080

-

PUERTA:  PARTE POSTERIOR, DERECHA          REFERENCIA

9818060

-

PUERTA:  PARTE POSTERIOR, DERECHA   CC

9818080

-

PANEL:  PASO, DEJADO                          REFERENCIA

9819060

-

PANEL:  PASO, DEJADO       CC

9819090

-

PANEL:  PASO, DERECHA             REFERENCIA

9820060

-

PANEL:  PASO, LA DERECHA     CC

9820080

-

DEFENSA:  IZQUIERDA DELANTERA             REFERENCIA

9834060

-

DEFENSA:  IZQUIERDA DELANTERA     CC

9834080

-

DEFENSA:  FRENTE, DERECHA              REFERENCIA

9835060

-

 DEFENSA:  FRENTE, DERECHA     CC

9835080

-

CAPILLA                REFERENCIA

9836060

-

CAPILLA       CC

9836080

-

TOPE:  FRENTE, DERECHA              REFERENCIA

9837060

1.0

 TOPE:  FRENTE, DERECHA     CC

9837080

0.8

PANEL:  PARTE POSTERIORA              REFERENCIA

9742060

-

PANEL:  PARTE POSTERIORA      CC

9842080

-

DEFENSA:  PARTE POSTERIOR, DEJADA            REFERENCIA

9843060

-

DEFENSA:  PARTE POSTERIOR, DEJADA   CC

9843080

-

DEFENSA:  PARTE POSTERIOR, DERECHA         REFERENCIA

9845060

-

DEFENSA:  PARTE POSTERIOR, DERECHA  CC

9845080

-

TOPE:  PARTE POSTERIOR                REFERENCIA

9848060

-

 TOPE:  PARTE POSTERIOR     CC

9848080

-

PUERTA:  PARTE POSTERIORA             REFERENCIA

9849060

-

PUERTA:  PARTE POSTERIORA     CC

9849080

-

INTERCEPTOR AERODINÁMICO, PARTE POSTERIOR       REF.

9862060

-

INTERCEPTOR AERODINÁMICO, PARTE POSTERIOR   CC

9862080

-

23

ESPACIADOR, IZQUIERDA DELANTERA DEL FARO           REF.

9863060

-

24

ESPACIADOR, LA DERECHA DELANTERA DEL FARO   CC

9864060

-

25

ESPACIADOR, IZQUIERDA POSTERIOR DE LÁMPARA      REF.

9865060

-

7

18

19

20

11

12

13

14

21

22

16

17

9

15

4

10

5

6

3

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

1

8

No

2

10  PINTE EXTRERIOR

26

ESPACIADOR, DERECHA POSTERIOR DE LÁMPARA   CC

9866060

-

PANEL:  FRENTE               REFERENCIA

9875060

3.0

PANEL:  FRENTE                   CC

9875080

2.3

PANEL:  PUERTA LATERAL DEJADA             REFERENCIA

9876060

1.5

PANEL:  PUERTA LATERAL DEJADA   CC

9876080

1.2

PANEL:  DERECHA LATERAL DE PUERTA           REFERENCIA

9877060

1.5

PANEL:  DERECHA LATERAL DE PUERTA    CC

9877080

1.2

PANEL:  PUERTA POSTERIOR               REFERENCIA

9878060

1.2

PANEL:  PUERTA POSTERIOR     CC

9878080

0.9

PROTECTOR:  PARTE POSTERIORA DE CABINA               REF.

9879060

1.2

PROTECTOR:  PARTE POSTERIORA DE CABINA   CC

9879080

0.9

PANEL:  REFERENCIA DEL PISO DE CUBIERTA                 REF.

9880060

2.0

PANEL:  PISO DE CUBIERTA                               CC

9880080

1.3

PANEL:  PARTE POSTERIORA DE CABINA          REFERENCIA

9881060

1.4

PANEL:  PARTE POSTERIORA DE CABINA   CC

9881080

1.2

32

33

27

28

29

31
