Hafei Lobo. Service Manual - part 14

9O - 3

BOMPER DELANTERO

IR A 9O-3

9O – 5

BOMPER TRASERO

IR A 9O-5

9O

BOMPER

HAFEI

LOBO

1

BOMPER DELANTERO - REEMPLAZAR

9560100

1.0

2

SOPORTE, FRONTAL DE IMPACTO - REEMPLAZAR (UNA SOLA PIEZA)

9560300

1.3

3

AMORTIGUADOR Y/O SOPORTE, BOMPER FRONTAL - REEMPLAZAR
(UNO)

9560500

1.0

4

MONTAJE DE PARACHOQUES, FRONTAL - REEMPLAZAR

9560700

1.3

BOMPER

IR A 9O

CABINA Y ACCESORIOS

IR 9

INICIO

INICIO

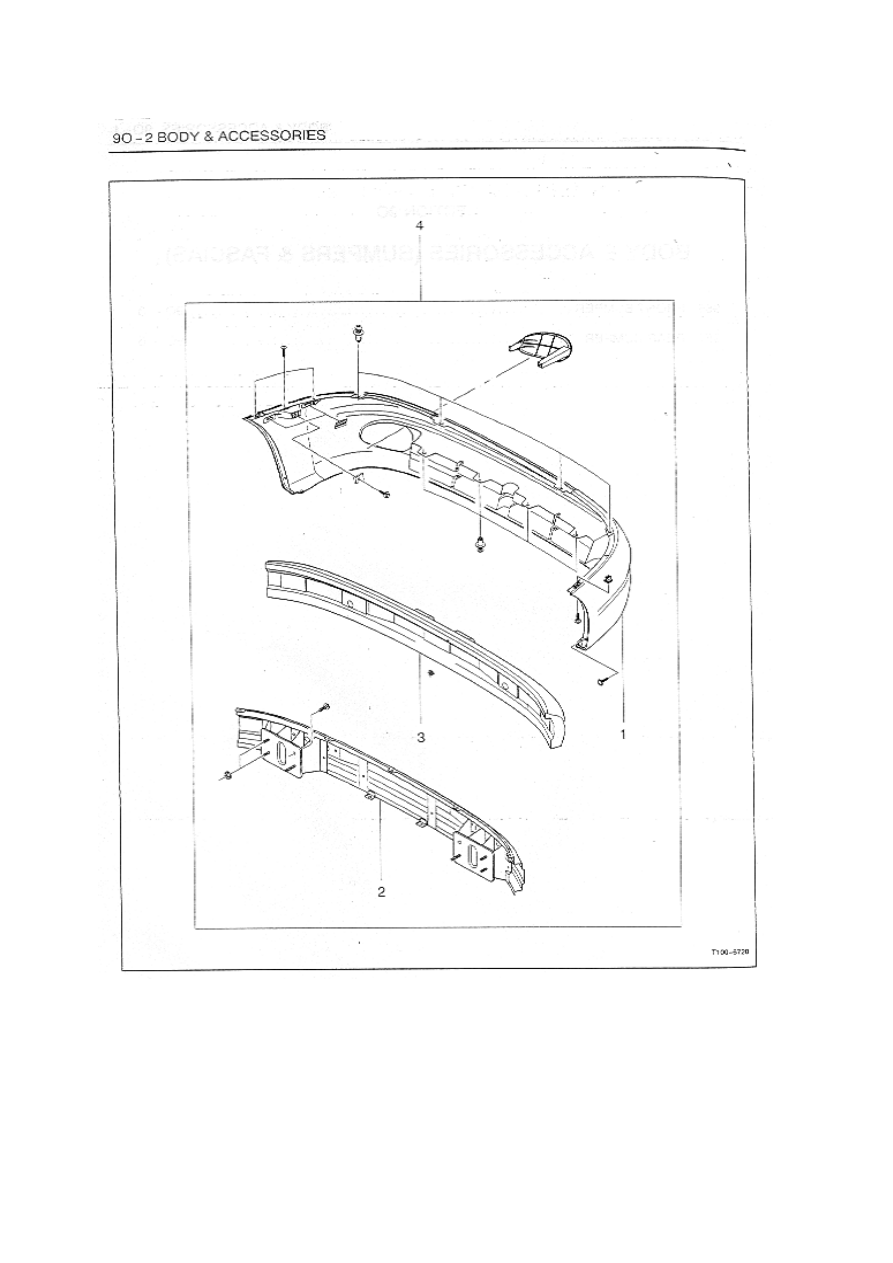

BOMPER Y SOPORTES - TOPE DELANTERO

No

DESCRIPCIÓN DE LA OPERACIÓN

9O - 3

BOMPER DELANTERO

CODIGO

OPERACIÓN

HAFEI

LOBO

1

BOMPER TRASERO - REEMPLAZAR

9570100

1.3

2

SOPORTE, TRASERO DE IMPACTO - REEMPLAZAR

9570600

1.5

3

AMORTIGUADOR Y/O SOPORTE, BOMPER RR - REEMPLAZAR (UNO)

9570800

1.4

4

MONTAJE DE PARACHOQUES, POSTERIOR - REEMPLAZAR

9571100

1.7

BOMPER

IR A 9O

CABINA Y ACCESORIOS

IR 9

INICIO

INICIO

No

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

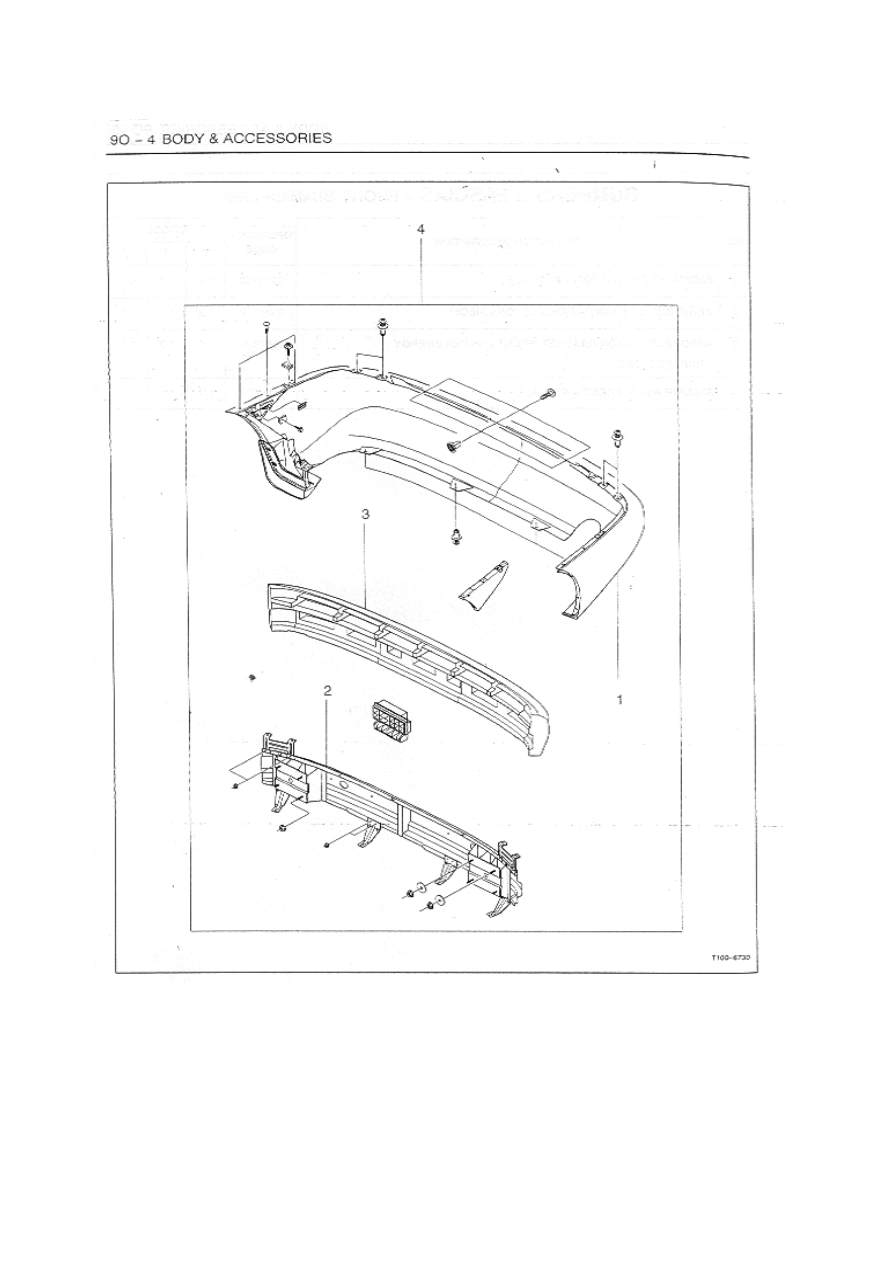

BOMPER TRASERO

BOMPER Y SOPORTES – BOMPER POSTERIOS (957)

9O – 5

9P - 3

PUERTA Y CERRADURA DELANTERA

IR A 9P-3

9P - 7

CREMALLERA DELANTERA DE LA VENTANA

IR A 9P-7

9P - 9

EMPAQUE PUERTA DELANTERA

IR A 9P-9

9P - 11

PUERTA Y CERRADURA TRASERA

IR A 9P-11

9P - 15

CREMALLERA TRASERA DE LA VENTANA

IR A 9P-15

9P -17

EMPAQUE PUERTA TRASERA

IR A 9P-17

9P - 19

CHAPA ELÉCTRICA DE LA PUERTA

IR A 9P-19

9P - 21

CHAPA LLENADOR COMBUSTIBLE

IR A 9P-21

9P - 23

CHAPA TAPA DEL CAPOT Y PUERTA BUAL

IR A 9P-23

9P - 25

LLAVES, CILINDRO PUERTAS Y ENCENDIDO

IR A 9P-25

 9P

PUERTAS

HAFEI

LOBO

PUERTA, DELANTERA ENSAMBLE - REEMPLAZAR

DERECHA

9610100

2.3

IZQUIERDO

9610200

2.3

PUERTA, DELANTERA ENSAMBLE - ALINEAR

DERECHA

9610400

0.3

IZQUIERDO

9610500

0.3

BISAGRAS, PUERTA DELANTERA (PERNO) – REEMPLAZAR

DERECHA SUPERIOR

9610700

0.9

IZQUIERDA SUPERIOR

9610800

0.9

DERECHA INFERIOR

9610900

0.9

IZQUIERDA INFERIOR

9611100

0.9

AMBOS DERECHA

9611200

1.0

AMBOS IZQUIERDO

9611300

1.0

TENSOR O RESORTE, PUERTA DELANTERA – REEMPLAZAR

DERECHA

9611500

0.5

IZQUIERDO

9611600

0.5

MANIJA, EXTERIOR DE LA PUERTA DELANTERA – REEMPLAZAR

DERECHA

9612100

0.5

IZQUIERDO

9612200

0.5

AMBOS

9612300

0.9

CERRADURA DE LA PUERTA DELANTERA - REEMPLAZAR



DERECHA

9612500

0.2

IZQUIERDO

9612600

0.2

SEGURO, PUERTA DELANTERA - R&R O REEMPLAZAR

DERECHA

9612800

0.8

IZQUIERDO

9612900

0.8

AMBOS

9613000

1.5

BARRA, SEGURO PUERTA DELANTERA – REEMPLAZAR

DERECHA

9313100

0.5

IZQUIERDO

9613200

0.5

SWITCH, CONTACTOR PUERTA - REEMPLAZAR

DERECHO

9613400

0.2

IZQUIERDO

9613500

0.2

AMBOS

9613600

0.3

PUERTAS

IR A 9P

CABINA Y ACCESORIOS

IR 9

INICIO

INICIO

6

7

8

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

1

3

4

5

2

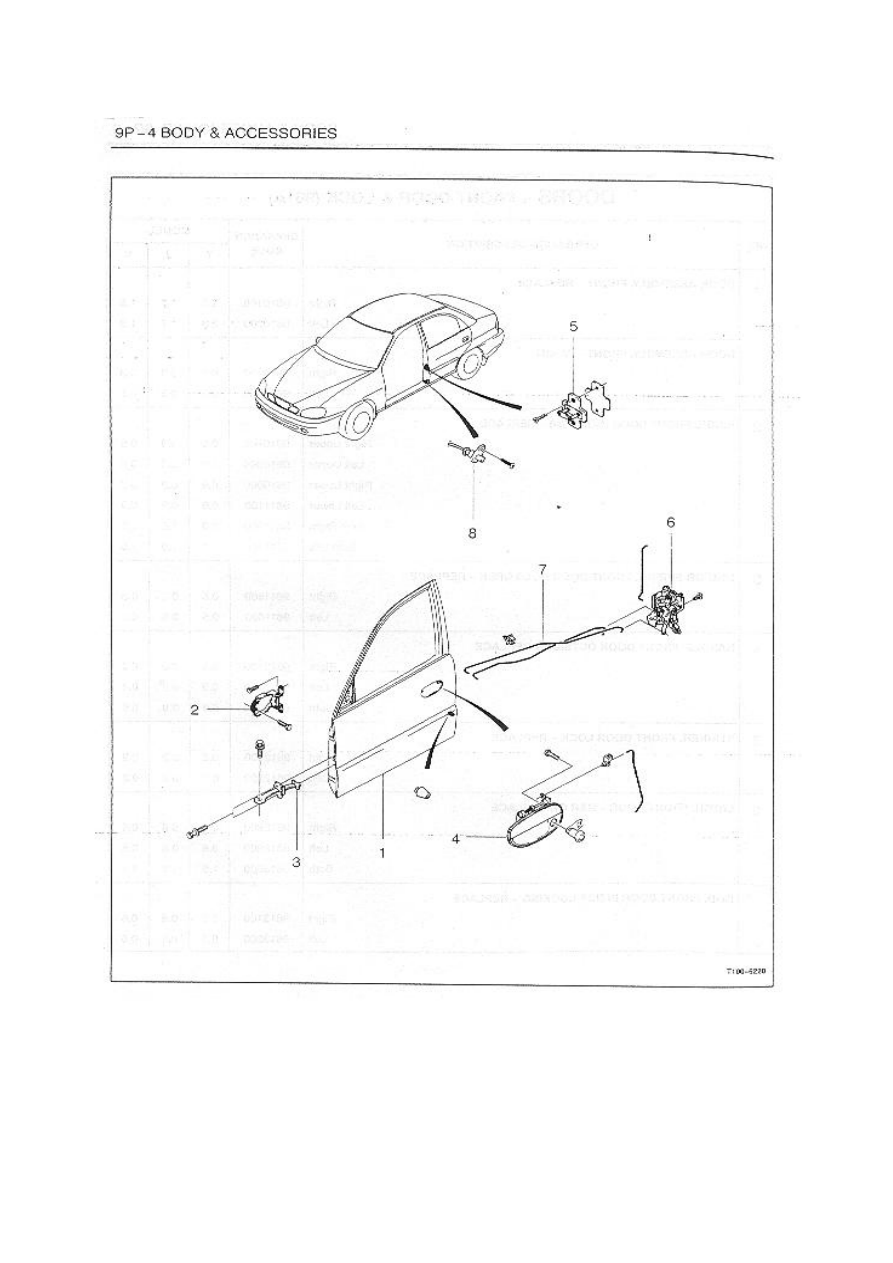

9P - 3

PUERTA Y CERRADURA DELANTERA

PUERTAS - PUERTA Y CERRADURA DELANTERA (961A)

No

HAFEI

LOBO

CARRIL, GUÍA DE LA PUERTA DELANTERA - REEMPLAZAR

DERECHA

9615100

0.5

IZQUIERDO

9615200

0.5

EMPAQUE DEL VIDRIO, PUERTA DELANTERA - REEMPLAZAR

DERECHA

9615400

0.7

IZQUIERDO

9615500

0.7

LAME VIDRIO EXTERNA, PUERTA DELANTERA - REEMPLAZAR

DERECHA

9615700

0.2

IZQUIERDO

9615800

0.2

CREMALLERA PUERTA DELANTERA - REEMPLAZAR

MANUAL DERECHA

9616100

0.8

MANUAL IZQUIERDO

9616200

0.8

CREMALLERA PUERTA DELANTERA - REEMPLAZAR

ELECTRICA DERECHA

9616400

0.8

ELECTRICA IZQUIERDA

9616500

0.8

MOTOR ELEVAVIDRIOS, PUERTA DELANTERA - REEMPLAZAR

DERECHA FRENTE

9616700

0.8

IZQUIERDA FRENTE

9616800

0.8

PUERTAS

IR A 9P

CABINA Y ACCESORIOS

IR 9

INICIO

INICIO

5

6

9P - 7

1

2

3

4

No

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

CREMALLERAS DELANTERA Y EMPAQUES

PUERTAS - CREMALLERA ELEVAVIDRIOS (961B)

HAFEI

LOBO

EMPAQUE, PUERTA DELANTERA – REEMPLAZAR

DERECHA

9618100

0.3

IZQUIERDA

9618200

0.3

SEGUNDO EMPAQUE, PUERTA DELANTERA – REEMPLAZAR

DERECHA

9618300

0.3

IZQUIERDA

9618400

0.3

3

CUBIERTA CENTRAL PUERTA - REEMPLAZAR

9618500

0.2

LAMEVIDRIOS EXTERNO, PUERTA DELANTERA - REEMPLAZAR

DERECHA

9618600

0.2

IZQUIERDA

9618700

0.2

EMPAQUE VIDRIO, PUERTA DELANTERA – REEMPLAZAR

DERECHA

9618800

0.8

IZQUIERDA

9618900

0.8

EMPAQUE DE VIDRIO, PUERTA DELANTERA – REEMPLAZAR

DERECHA

9619100

0.7

IZQUIERDA

9619200

0.7

7

LAMEVIDRIOS, PUERTA DELANTERA - REEMPLAZAR

9619300

-

PUERTAS

IR A 9P

CABINA Y ACCESORIOS

IR 9

INICIO

INICIO

1

6

No

5

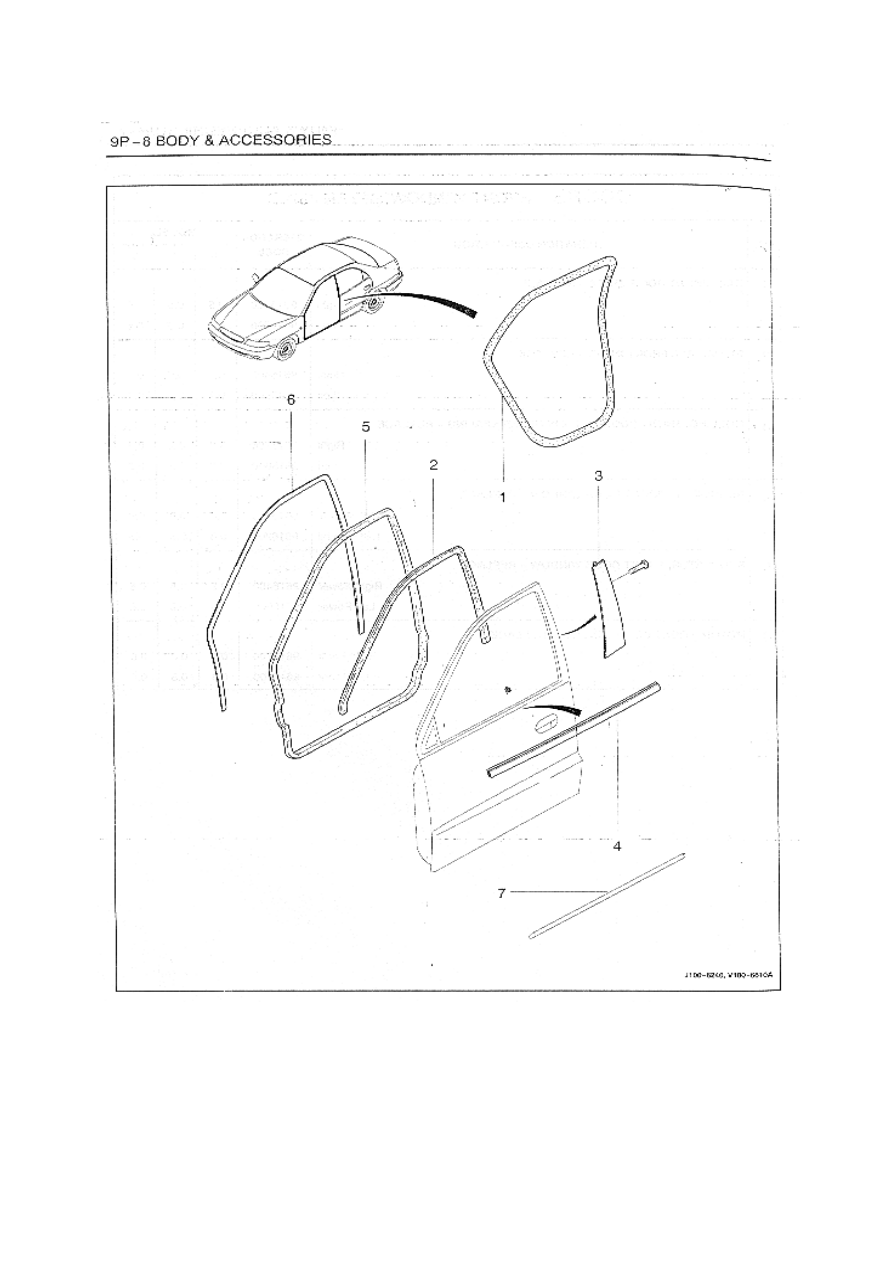

9P - 9

EMPAQUE PUERTA DELANTERA

PUERTAS - EMPAQUE PUERTA DELANTERA (961C)

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

4

2

HAFEI

LOBO

ENSAMBLE PUERTA TRASERA - REEMPLAZAR

DERECHA

9630100

2.3

IZQUIERDO

9630200

2.3

ENSAMBLE PUERTA TRASERA - ALINEAR

DERECHA

9630400

0.3

IZQUIERDO

9630500

0.3

BISAGRA, PUERTA TRASERA (PERNO) - REEMPLAZAR

DERECHA SUPERIOR

9630700

0.8

IZQUIERDA SUPERIOR

9630800

0.8

DERECHA INFERIOR

9630900

0.8

IZQUIERDA INFERIOR

9631100

0.8

AMBOS DERACHA

9631200

0.9

AMBOS IZQUIERDA

9631300

0.9

TENSOR O RESORTE, PUERTA TRASERA – REEMPLAZAR

DERECHA

9631500

0.5

IZQUIERDO

9631600

0.5

MANIJA, EXTERIOR  PUERTA TRASERA - REEMPLAZAR

DERECHA

9631800

0.6

IZQUIERDO

9631900

0.6

AMBOS

9632000

1.1

CERRADURA PUERTA TRASERA - REEMPLAZAR

DERECHA

9632100

0.2

IZQUIERDO

9632200

0.2

SEGURO PUERTA TRASERA - R&R O SUBSTITÚYALA

DERECHA

9632400

0.9

IZQUIERDO

9632500

0.9

AMBOS

9632600

1.7

BARRA, SEGURO INTERIOR DE LA PUERTA TRASERA - REEMPLAZAR

DERECHA

9632700

0.5

IZQUIERDO

9632800

0.5

SWITCH, CONTACTOR PUERTA - REEMPLAZAR

DERECHO

9633100

0.2

IZQUIERDO

9633200

0.2

AMBOS

9633300

0.3

PUERTAS

IR A 9P

CABINA Y ACCESORIOS

IR 9

INICIO

INICIO

7

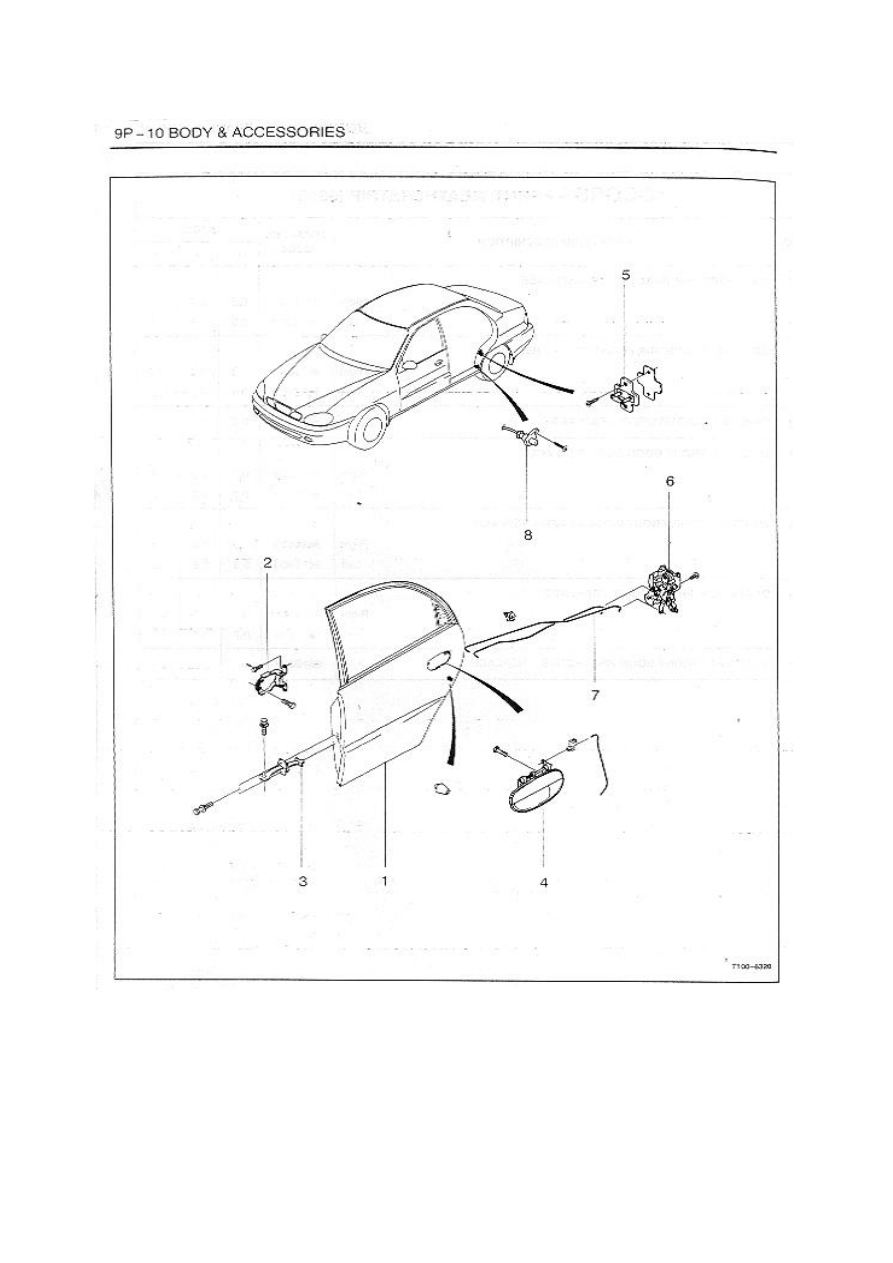

PUERTA Y CERRADURA TRASERA

PUERTAS - PUERTA Y CERRADURA TRASERAS (963A)

No

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

9P - 11

4

2

8

6

1

3

5

HAFEI

LOBO

CARRIL, GUÍA DE LA PUERTA TRASERA - REEMPLAZAR

DERECHA

9635100

0.7

IZQUIERDO

9635200

0.7

LAMEVEDRIOS EXTERIOR TRASERO - REEMPLAZAR

DERECHA

9635400

0.5

IZQUIERDO

9635500

0.5

EMPAQUE VIDRIO TRASERO - REEMPLAZAR

DERECHA

9635700

0.8

IZQUIERDO

9635800

0.8

CREMALLERA TRASERA  - REEMPLAZAR

DERECHA MANUAL

9636100

0.7

IZQUIERDO MANUAL

9636200

0.7

DERECHA ELECTRICA

9636300

0.7

IZQUIERDO ELECTRICA

9636400

0.7

MOTOR ELEVAVIDRIOS, PUERTA TRASERA - REEMPLAZAR

DERECHA TRASERA

9636600

0.7

IZQUIERDA TRASERA

9639700

0.7

PUERTAS

IR A 9P

CABINA Y ACCESORIOS

IR 9

INICIO

INICIO

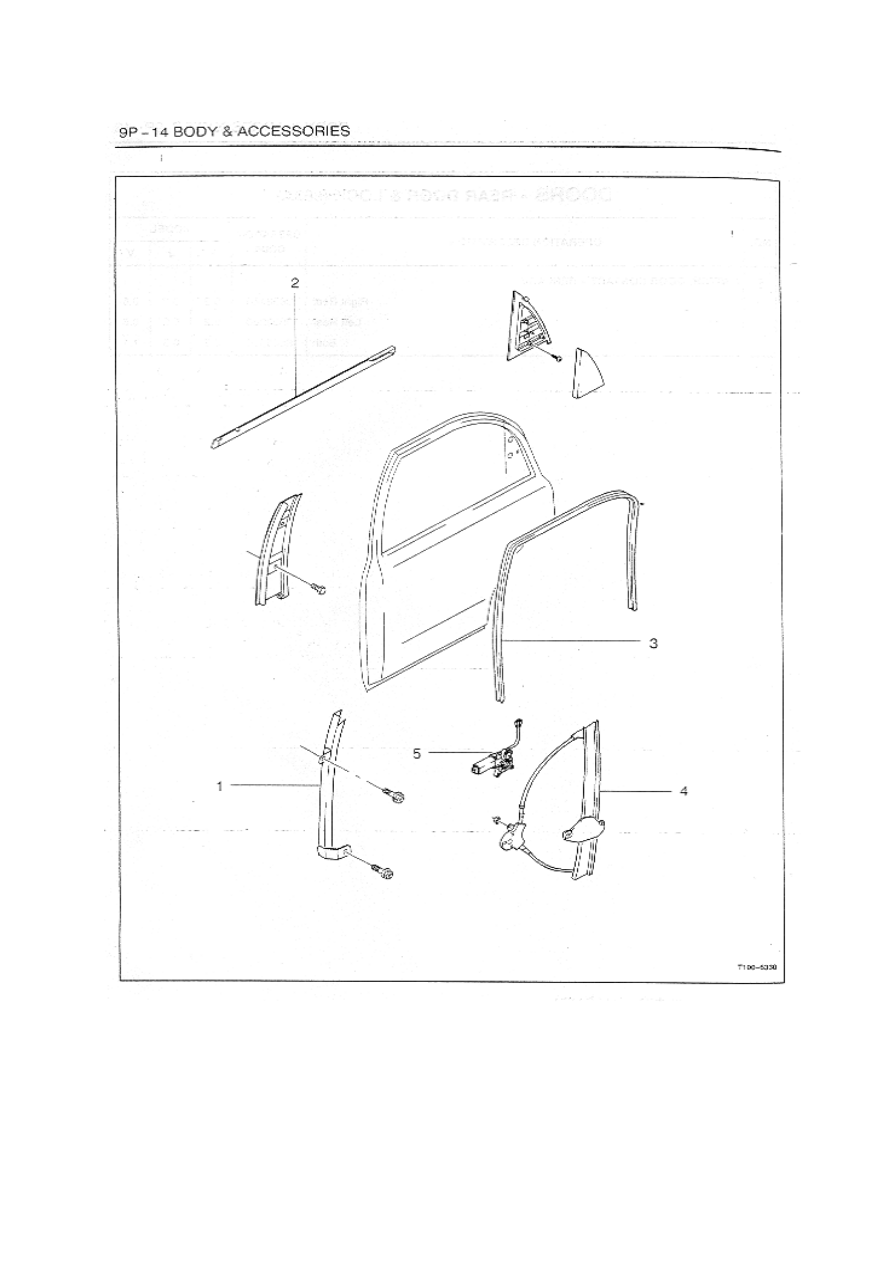

9P - 15

CREMALLERA PUERTA TRASERA

No

2

3

1

PUERTAS - CERRAMALLERAS TRASERAS (963B)

DESCRIPCIÓN DE LA OPERACIÓN

CODIGO

OPERACIÓN

4

5
