Hafei Lobo, Brio. Spare parts catalog - 5

64

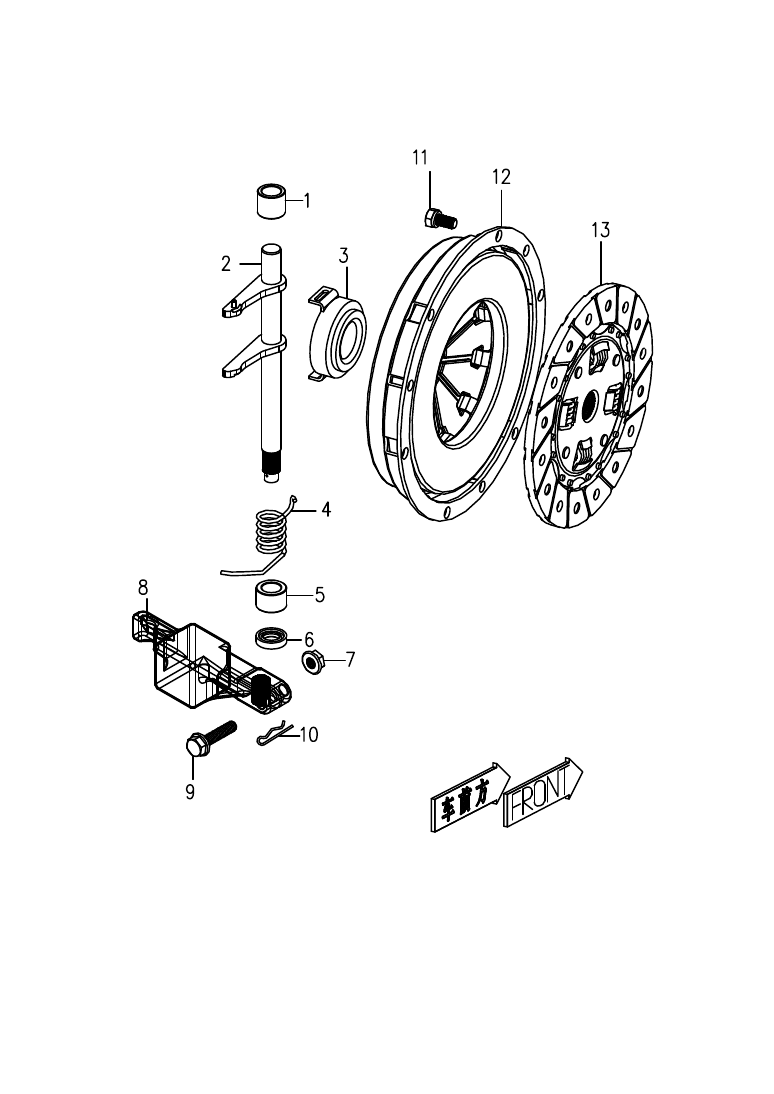

图八 离合器部分

FIG. 8

CLUTCH ASSEMBLY

65

图八 离合器部分

FIG. 8

CLUTCH ASSEMBLY

图位号

零配件名称

零配件号(备件号)

单车数量

备注

ITEM

NO.

DESCRIPTION

PART NO.(SPARE

PART NO)

QTY.

REMARK

1

衬套
BUSH,

CLUTCH

RELEASE SHAFT

BS10-5-1601023

1

2

分离轴总成
SHAF

SET,

CLUTCH

RELEASE

BS10-5-1601840

1

3

分离轴承总成
BEARING,

CLUTCH

RELEASE

BS10-4-1601910

1

4

分离轴弹簧
SPRING,

RELEASE

SHAFT RETURN

BS10-5-1601022

1

5

衬套
BUSH,

CLUTCH

RELEASE SHAFT

BS10-5-1601021

1

6

分离轴油封总成
SEAL,

CLUTCH

RELEASE SHAFT

BS10-4-1601820

1

7

螺母
NUT, CLUTCH RELEASE
ARM

GB6177-86-M8

1

8

离合器支臂
ARM, CLUTCH RELEASE

BS10-5-1601035

1

9

螺栓
BOLT,

CLUTCH

RELEASE ARM

GB5789-86-M8×35

1

10

夹子
CLIP

BS10-5-1700003

1

11

螺钉总成
BOLT, CLUTCH COVER`

462-1000810

6

12

离合器压盘及壳体总成
COVER ASSY, CLUTCH

LH11-2-1601900

1

13

离合器从动盘总成
DISC COMP, CLUTCH

LH11-2-1601800

1

66

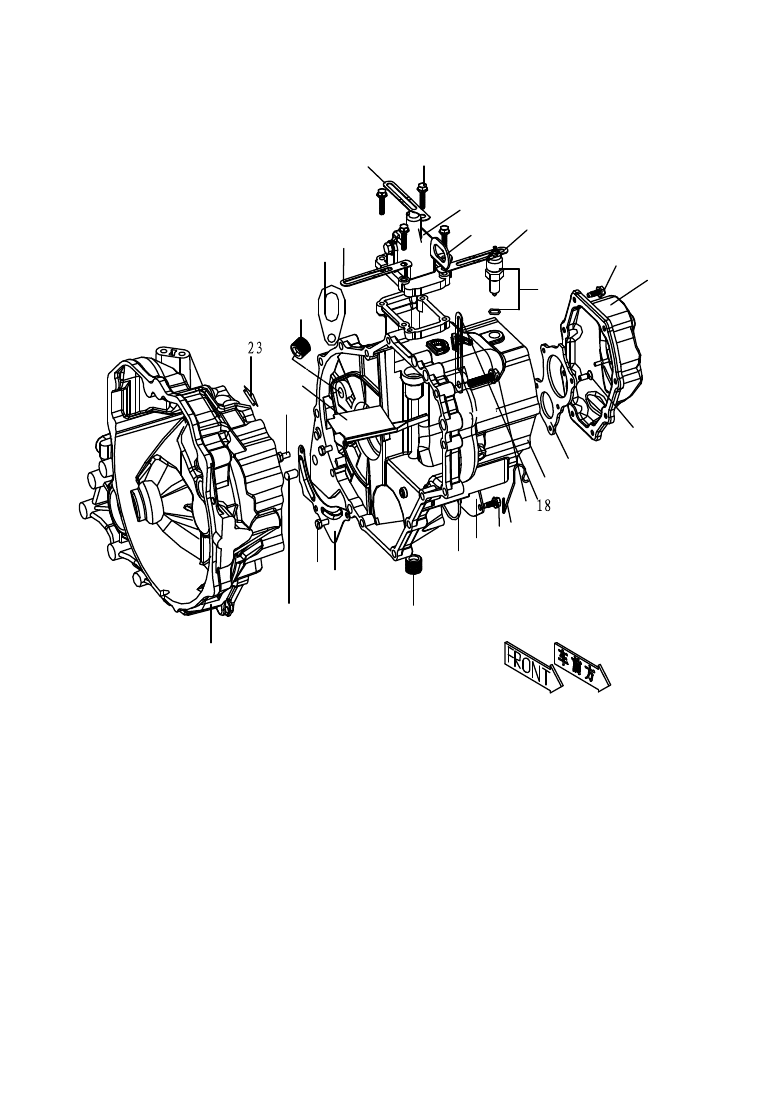

图九 变速器附属件部分

FIG. 9

APPENDIX PARTS OF TRANSMISSION

2

3

17

3 4

22

21

1

20

19

5

6

11

12

7

8

9

14

15

16

13

10

1

24

25

26

67

图九 变速器附属件部分

FIG. 9

APPENDIX PARTS OF TRANSMISSION

图位号

零配件名称

零配件号(备件号)

单车数量

备注

ITEM

NO.

DESCRIPTION

PART NO.(SPARE

PART NO)

QTY.

REMARK

1

螺栓
BOLT, COVER COMP

BS10-4-1701099

11

2

前机匣壳体
CASE,

TRANSAXLE

RIGNT

BS10-5A-1701001-02

1

3

螺栓
BOLT, LEFT CASE OIL
HOLD

GB9074.15-88 M6×12

2

4

中机匣挡油板
PLATE, LEFT CASE OIL
HOLD

BS10-5-1701022

1

5

导油槽总成
GUTTER COMP, INPUT
OIL

BS10-5-1700800

1

6

螺塞
PLUG, T/M OIL HOLE

BS10-4-1700202

1

7

换挡选择轴导向壳体总成
CASE SET, GEAR SHFT
GUIDE

BS10-5-1702870

1

8

吊耳
BRACKET, RDTR HOSE
CLAMP

BS10-4-1700008

1

9

螺栓
BOLT,

GEAR

SHIFT

GUIDE

GB5789-86-AM6×25

4

10

小挂钩总成
CLAMP COMP

462-1000860

1

11

大挂钩总成
CLAMP COMP

462-1000850

1

12

挂钩总成
CLAMP COMP

465Q-2/D1-1000830

1

13

倒车灯开关总成
SWITCH ASSY, BACK UP

BS10-4-3729950

1

14

后机匣壳体总成
COVER

COMP,

TRANSMISSION SIDE

BS10-5-1701820

1

68

图九 变速器附属件部分

FIG. 9

APPENDIX PARTS OF TRANSMISSION

图位号

零配件名称

零配件号(备件号)

单车数量

备注

ITEM

NO.

DESCRIPTION

PART NO.(SPARE

PART NO)

QTY.

REMARK

15

螺钉
BOLT, T/M LEFT CASE

GB819-85-M6×16

5

16

中机匣轴承止推板
PLATE, T/M LEFT CASE

BS10-5-1700011

1

17

中机匣壳体
CASE,

TRANSAXLE

LEFT

BS10-5-1701002

1

18

挂钩总成
CLAMP COMP

465Q-2/D1-1000840

1

19

螺栓
BOLT,

TRANSAXLE

LEFT CASE

GB5789-86 AM8×40

14

20

中机匣盖板
CAP, TRANSAXLE LEFT
CASE

BS10-5-1700006

1

21

O 形橡胶密封圈
O-RING

GB3452.1-92 51.5×1.8

1

22

放油螺塞总成
PLUG, T/M OIL DRAIN

BS10-4-1700810

1

23

检查孔胶盖
RUBBER

COVER,

CHECKING WINDOW

462-1701004

1

24

发动机吊耳
BRACKET, RDTR HOSE
CLAMP

462-1000042

1

25

夹子
CLIP

BS10-5-1700002

1

26

定位套
SET COLLAR

BS10-1700012

2
