Глава 17. Система рулевого управления



743



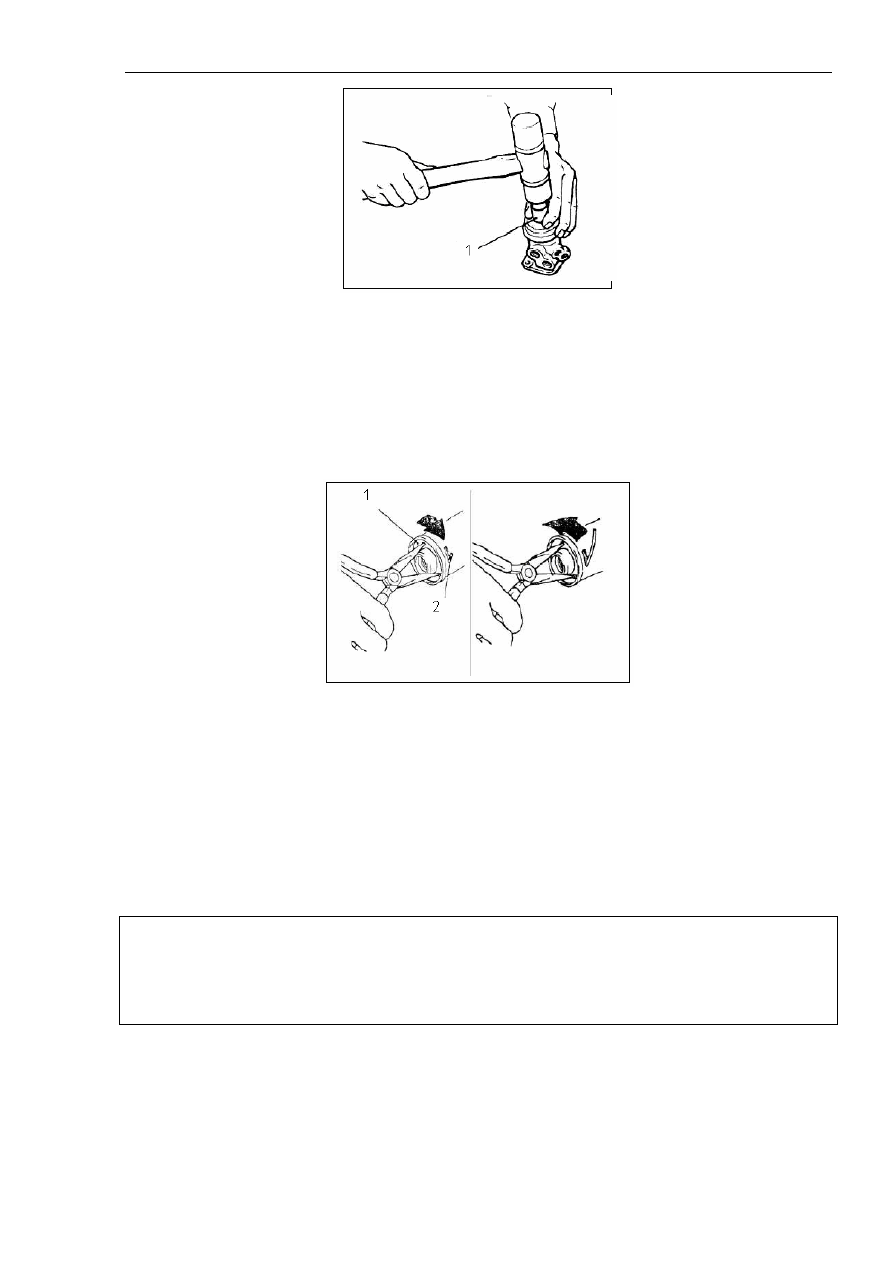

Рисунок 17-26.

Надписи на рисунке: 1. Гнездо.

С помощью втулки выбить верхний сальник и верхний подшипник из корпуса клапана.

(5). Демонтаж зажимной пружины (см. рисунок 17-27).



Рисунок 17-27.

Надписи на рисунке: 1. Заглушка зубчатой рейки. 2. Зажимное кольцо.

a. Поворачивать стопор зубчатой рейки в направлении по часовой стрелки таким образом,
чтобы торец зажимной пружины выступил из отверстия в цилиндре.

b. Повернуть стопор зубчатой рейки в направлении против часовой стрелки, чтобы снять
стопорную пружину.

Внимание:

Если повернуть стопор зубчатой рейки в направлении против часовой стрелки на слишком
большой угол, стопорная пружина заклинит в канавке корпуса, после чего повернуть ее
будет невозможно. Поэтому нужно действовать внимательно.

(6). Демонтаж стопора зубчатой рейки, втулки зубчатой рейки, сальника, кольцевого
уплотнения и зубчатой рейки в сборе.

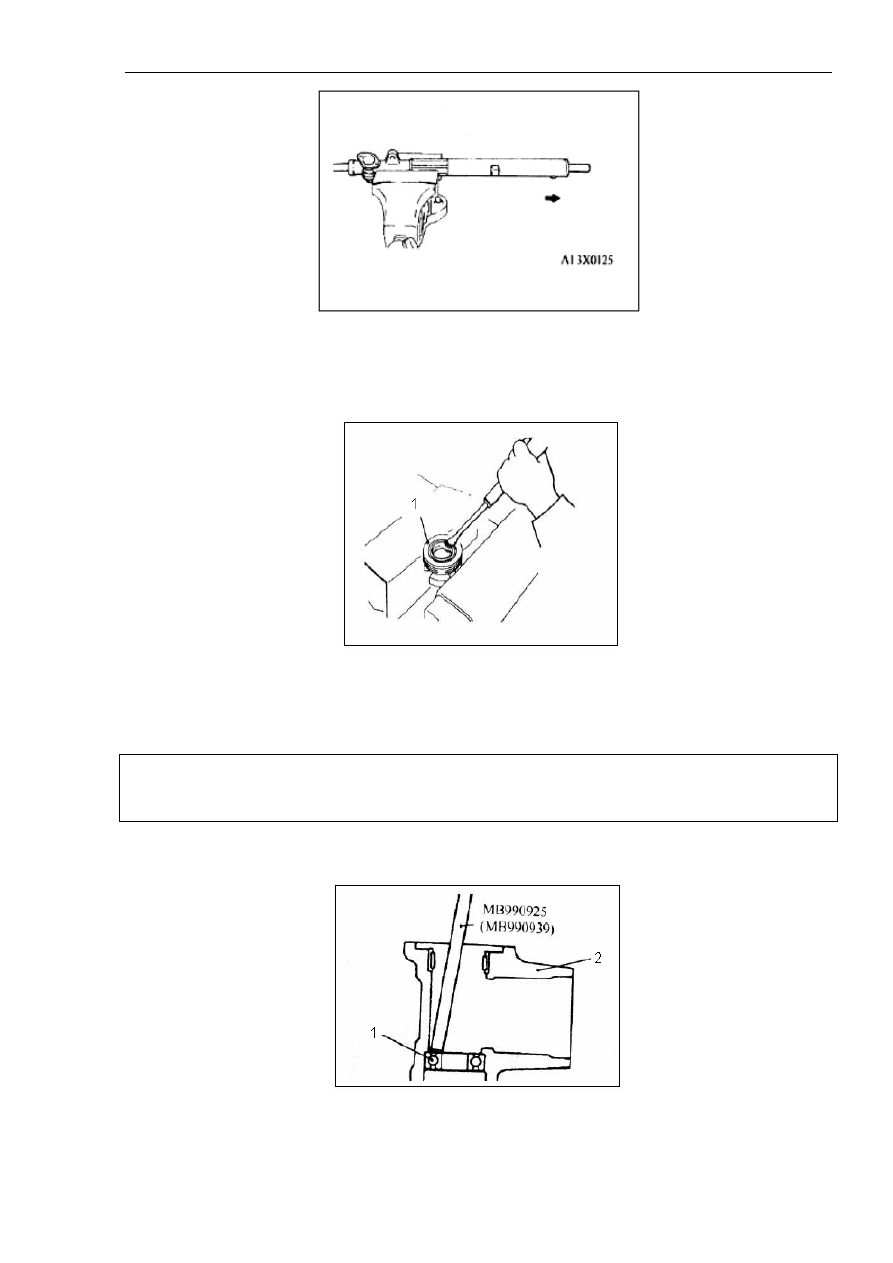

a. Медленно вытянуть зубчатую рейку в сборе, одновременно вытянуть стопор зубчатой
рейки, втулку зубчатой рейки, сальник и кольцевое уплотнение (см. рисунок 17-28).

Глава 17. Система рулевого управления



744



Рисунок 17-28.

b. Вытянуть изогнутую часть сальника из втулки зубчатой рейки (см. рисунок 17-29).





Рисунок 17-29.

Надписи на рисунке: 1. Втулка зубчатой рейки.

Внимание:

Не повредить вырез сальника втулки зубчатой рейки.

(7). Демонтаж нижнего подшипника (см. рисунок 17-30).



Рисунок 17-30.

Надписи на рисунке: 1. Подшипник. 2. Кожух.

Глава 17. Система рулевого управления



745

(8). Демонтаж игольчатого подшипника (см. рисунок 17-31).



Рисунок 17-31.

Надписи на рисунке: 1. Подшипник. 2. Кожух.

Внимание:

Если неаккуратно пользоваться специальным ремонтным инструментом, можно
поцарапать внутреннюю поверхность корпуса клапана.

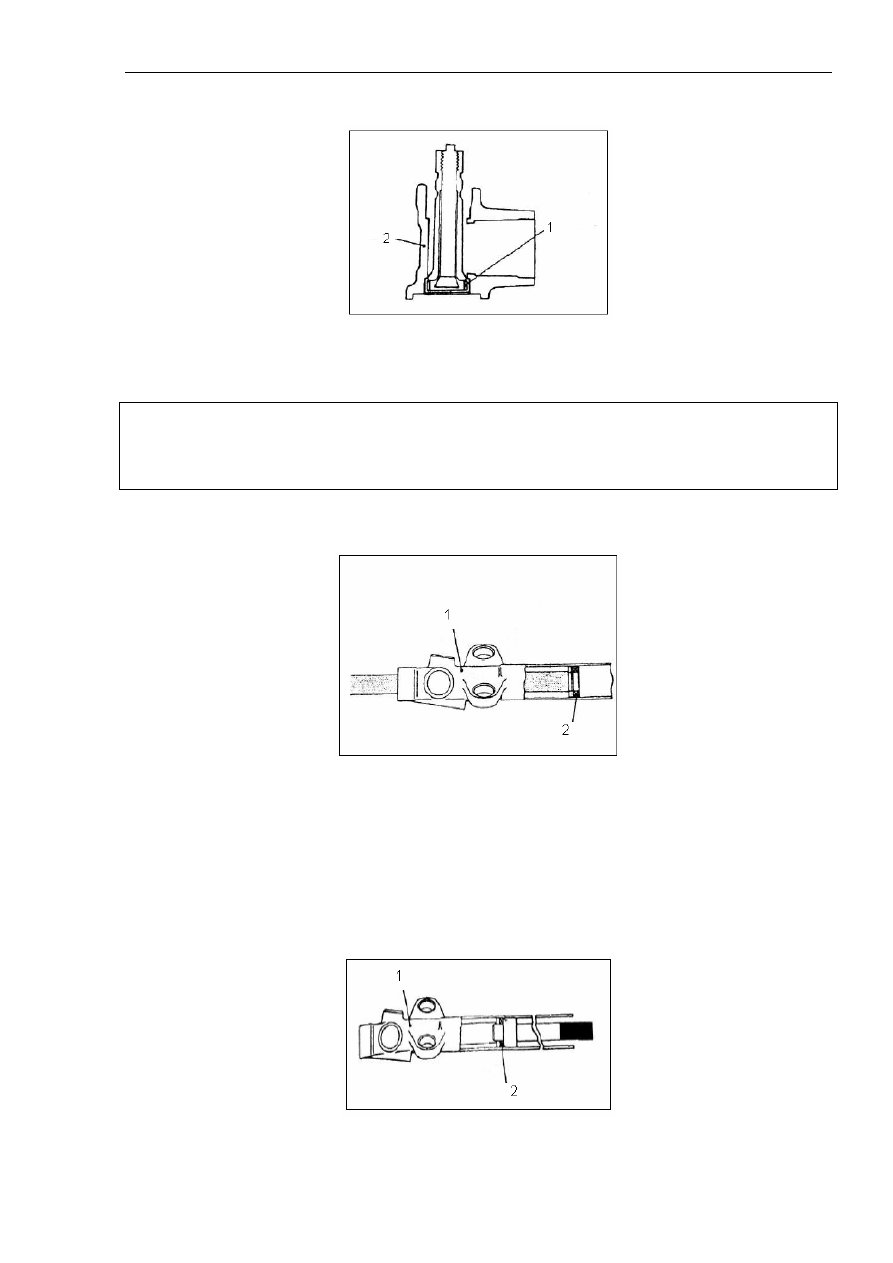

(9). Демонтаж сальника (см. рисунок 17-32).



Рисунок 17-32.

Надписи на рисунке: 1. Кожух. 2. Уплотнение.

Выбить сальник с помощью втулки, трубки или подобного приспособления.

2). Основные моменты установки.

(1). Установка сальника (см. рисунок 17-33).



Рисунок 17-33.

Надписи на рисунке: 1. Кожух. 2. Уплотнение.

Глава 17. Система рулевого управления



746

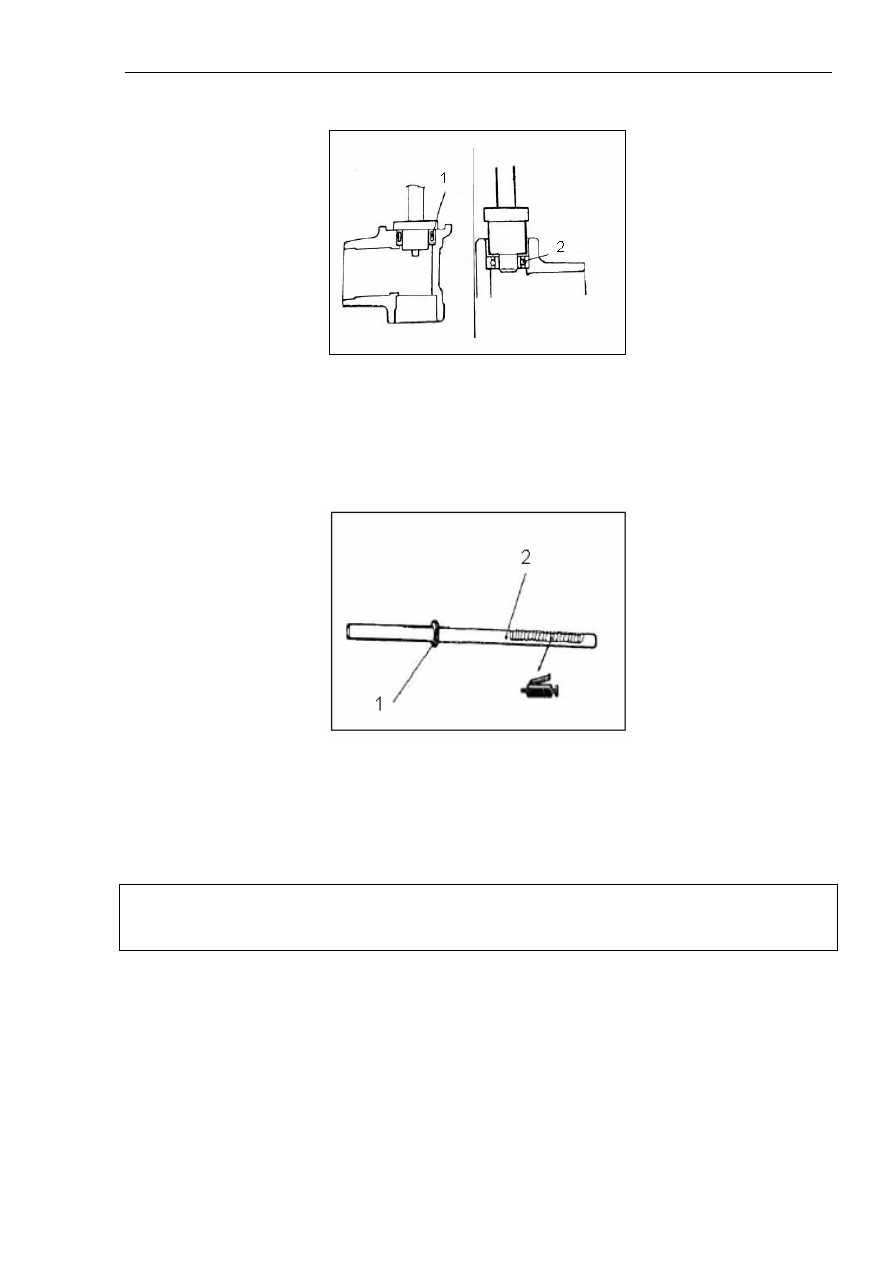

(2). Установка игольчатого подшипника и нижнего подшипника (см. рисунок 17-34).



Рисунок 17-34.

Надписи на рисунке: 1. Подшипник. 2. Подшипник.

(3). Установка зубчатой рейки в сборе (см. рисунок 17-35).



Рисунок 17-35.

Надписи на рисунке: 1. Кольцевое уплотнение. 2. Зубчатая рейка.

a. Нанести на зубья рейки ремонтную консистентную смазку.

Внимание:

Проследить за тем, чтобы консистентная смазка не забила дренажное отверстие.

b. Установить сверху на зубья рейки в сборе специальный ремонтный инструмент.

c. Смазать наружную поверхность специального ремонтного инструмента, кольцевого
уплотнения и стопорного кольца рекомендованной гидравлической жидкостью (см.
рисунок 17-36).
