Рисунок 4-42.

(4). Установка прокладки пробки маслосливного отверстия.

Устанавливать только новую прокладку пробки маслосливного отверстия. Установка
новой прокладки выполняется, как показано на рисунке 4-43.



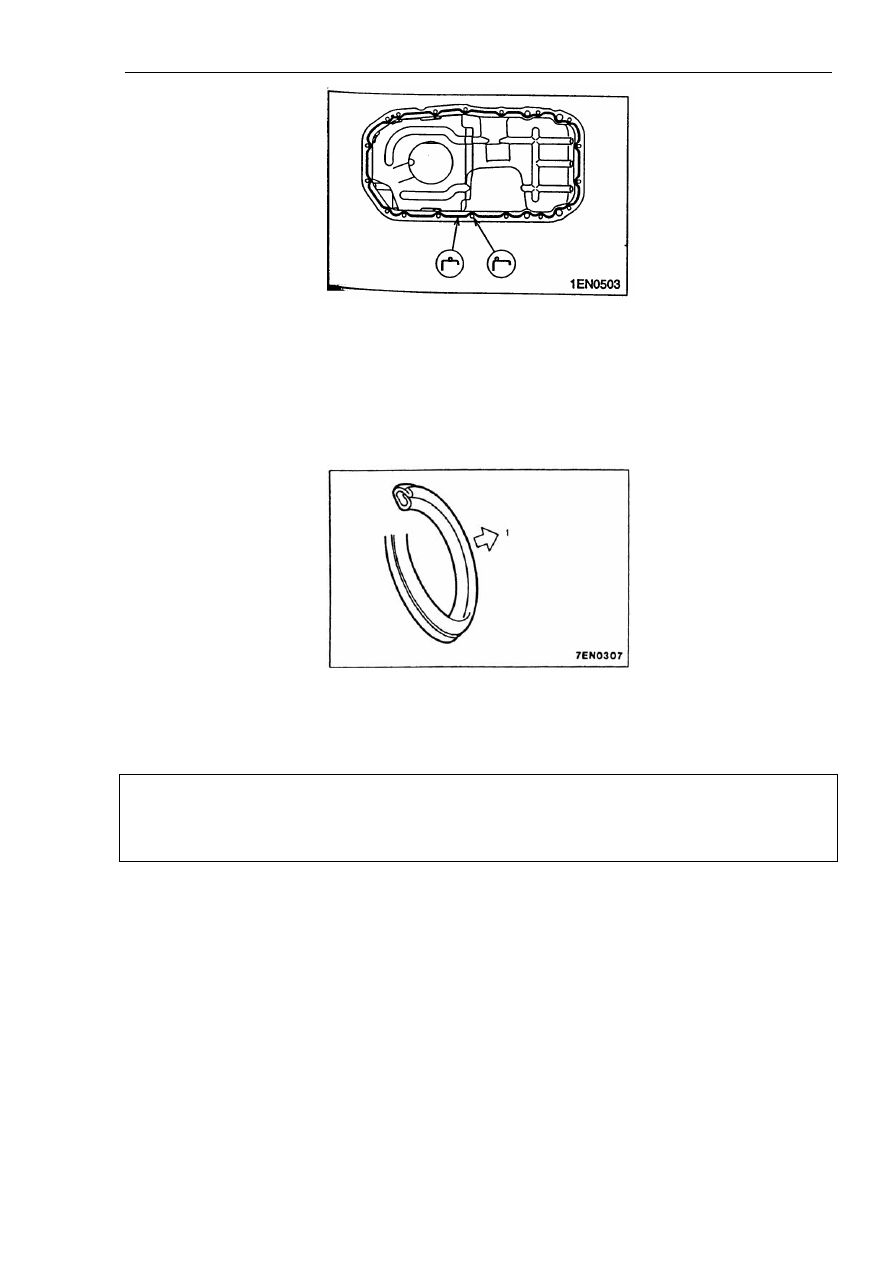

Рисунок 4-43.

Надписи на рисунке: 1. Сторона масляного поддона картера.

Внимание:

Установка прокладки в неправильном направлении может привести к утечке моторного
масла.

(5). Установка масляного фильтра.

a. Очистить от грязи и масла монтажную поверхность для масляного фильтра на передней
крышке.

b. Нанести на кольцевое уплотнение масляного фильтра тонкий слой моторного масла.

c. Закрутить масляный фильтр таким образом, чтобы кольцевое уплотнение точно встало в
гнездо на монтажной поверхности, после чего затянуть масляный фильтр еще на один
оборот. Недостаточный момент затяжки масляного фильтра может привести к утечке
моторного масла.

Момент затяжки: примерно 14 Н*м.

Глава 4. Двигатель



76

Внимание:

Масляный фильтр закручивается с помощью специального ключа для масляных фильтров,
которые свободно продаются в магазинах автомобильных запасных частей. Если
закручивать масляный фильтр только вручную, без специального ключа, момент затяжки
может оказаться недостаточным, что может привести к утечке моторного масла.

9). Поршни и шатуны.

Процедура демонтажа показана на рисунке 4-44.



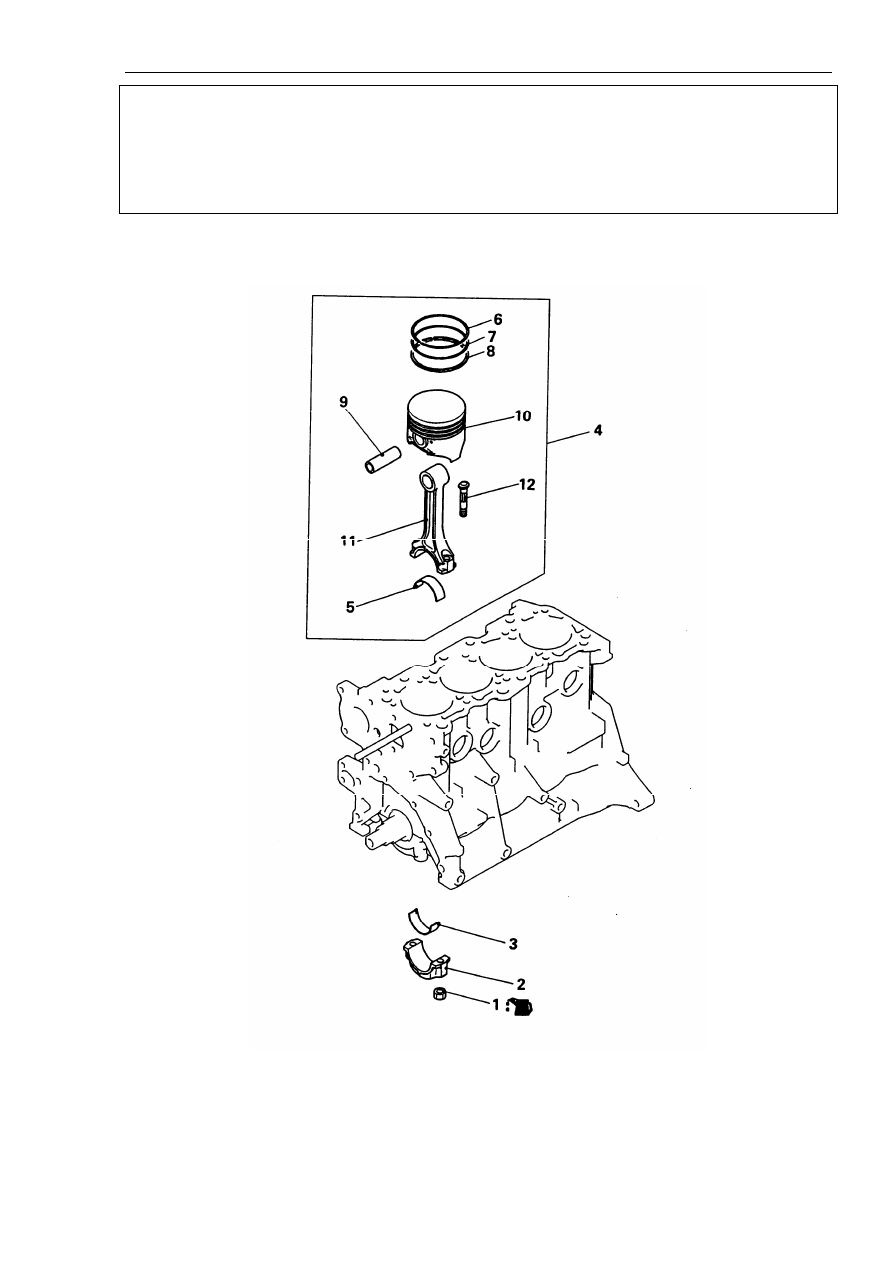

Рисунок 4-44.

Надписи на рисунке: 1. Гайка шатуна. 2. Крышка шатуна. 3. Подшипник шатуна. 4.
Поршень с шатуном в сборе. 5. Подшипник шатуна. 6. Первое поршневое кольцо. 7.
Второе поршневое кольцо. 8. Маслосъемное поршневое кольцо. 9. Поршневой палец. 10.
Поршень. 11. Шатун. 12. Болт.

Глава 4. Двигатель



77

* Важнейшие моменты демонтажа.

(1). Демонтаж крышки шатуна.

Для упрощения последующей сборки нанести метки с номером цилиндра на боковой
поверхности больших головок шатунов (см. рисунок 4-45).



Рисунок 4-45.

Надписи на рисунке: 1. Метка с номером цилиндра.

(2). Демонтаж поршневого пальца.

a. Как показано на рисунке 4-46, вставить толкатель (специальный ремонтный
инструмент) с передней стороны, обозначенной стрелкой, затем установить
направляющую втулку D.



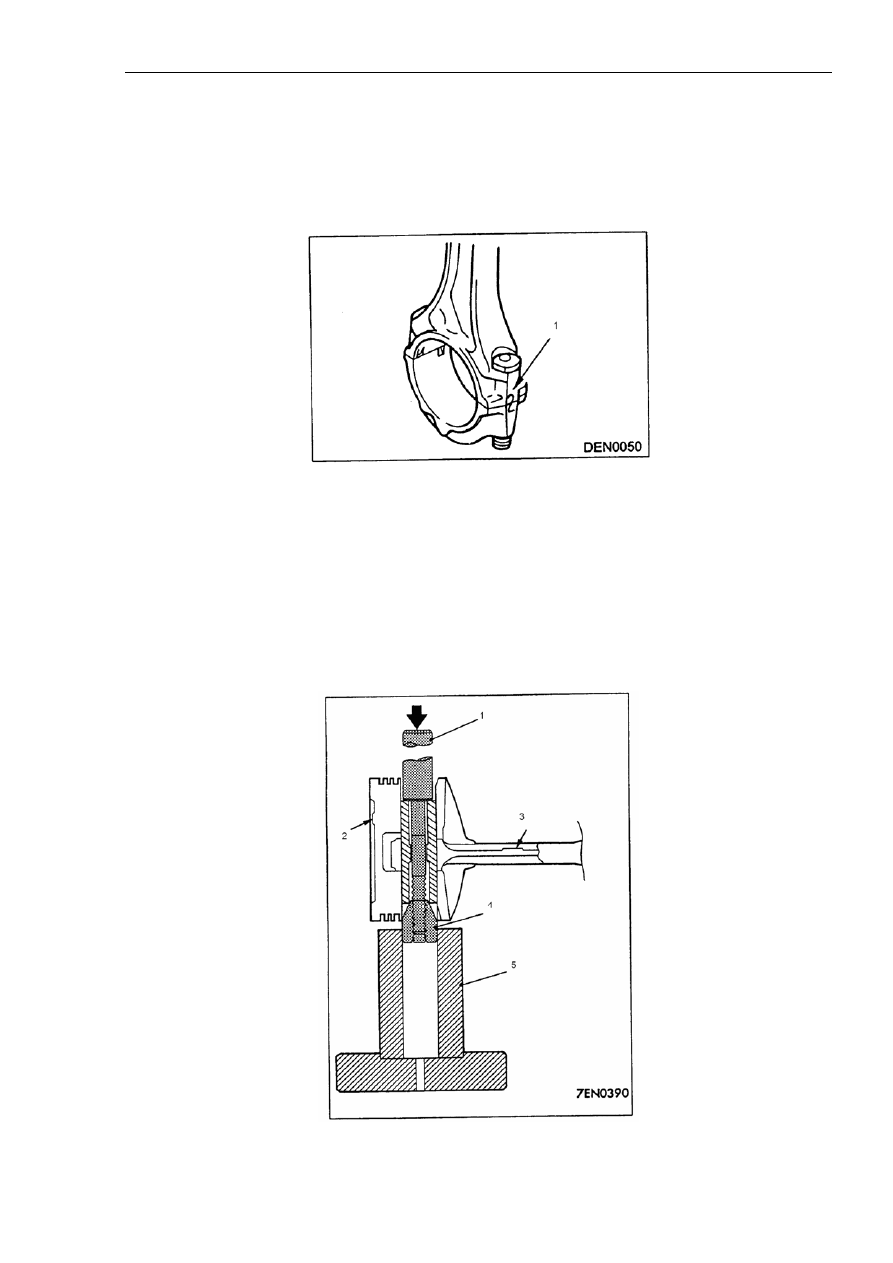

Рисунок 4-46.

Глава 4. Двигатель



78

Надписи на рисунке: 1. Толкатель. 2. Метка передней стороны. 3. Метка передней
стороны. 4. Направляющая втулка D. 5. Нижняя опора с гнездом.

b. Установить поршень в сборе с шатуном на нижней опоре с гнездом (специальный
ремонтный инструмент) таким образом, чтобы метка верхней стороны на поршне была
обращена вверх.

c. Выдавить палец из поршня с помощью пресса.

Внимание:

После демонтажа поршневого пальца сложить поршень, поршневой палец и шатун вместе.
Не следует складывать в одном месте поршни, пальцы и шатуны из различных цилиндров
двигателя.

* Важнейшие моменты монтажа.

(1). Установка поршневого пальца.

a. Измерить следующие размеры (см. рисунок 4-47):



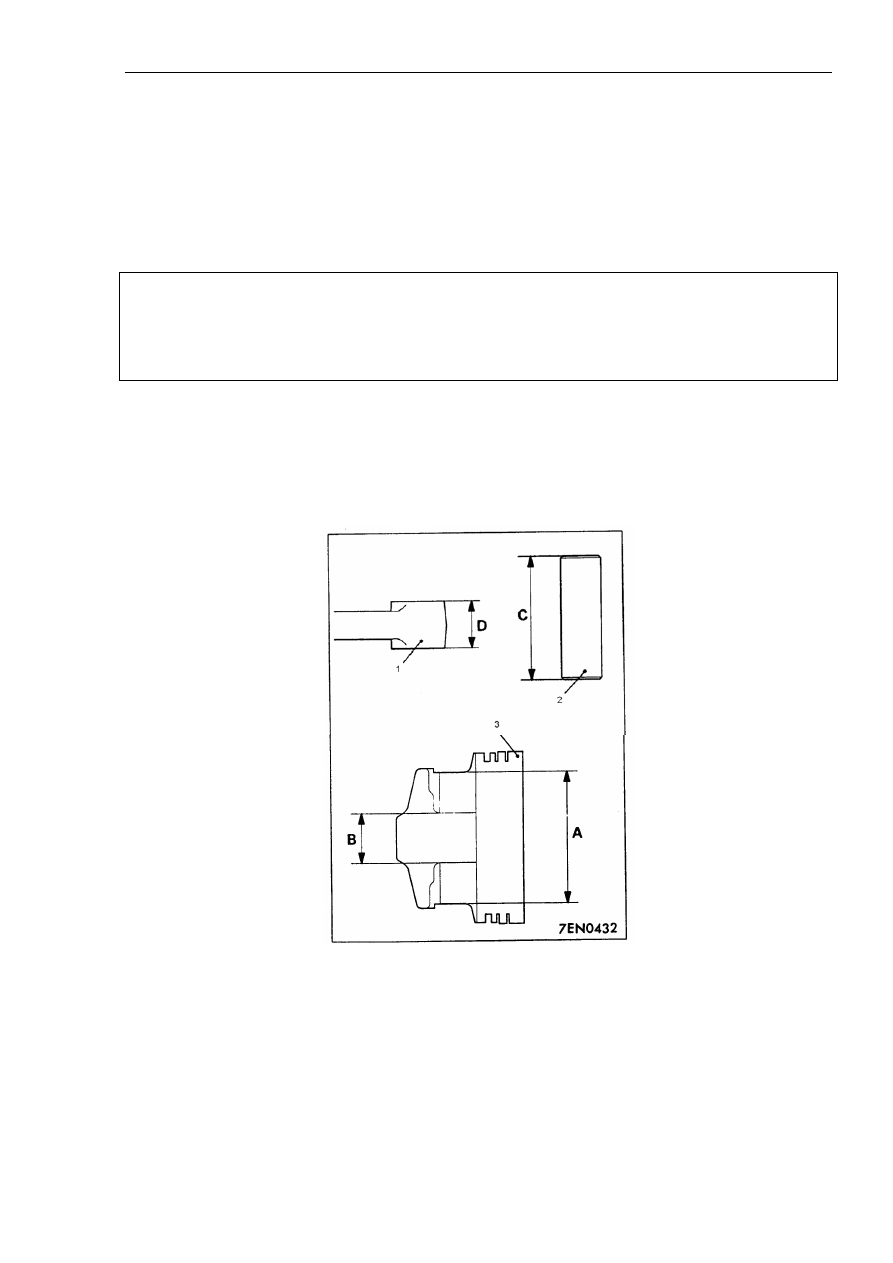

Рисунок 4-47.

Надписи на рисунке: 1. Шатун. 2. Поршневой палец. 3. Поршень.

A: расстояние от выпуклого основания поршня до наружной кромки выпуклого
основания.

B: расстояние от выпуклого основания поршня до внутренней кромки выпуклого
основания.
