Глава 4. Двигатель

Рисунок 4-3a.

Глава 4. Двигатель

Рисунок 4-3b.

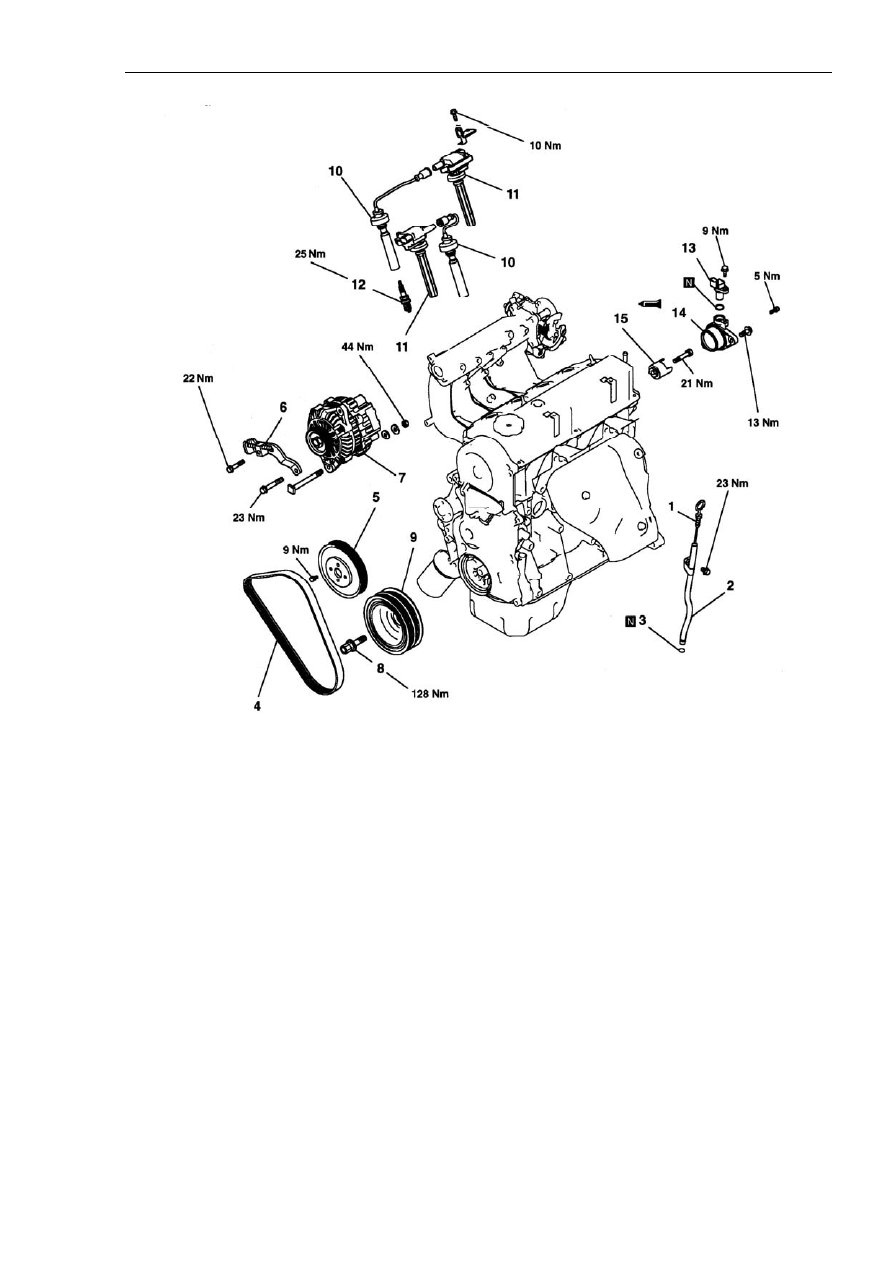

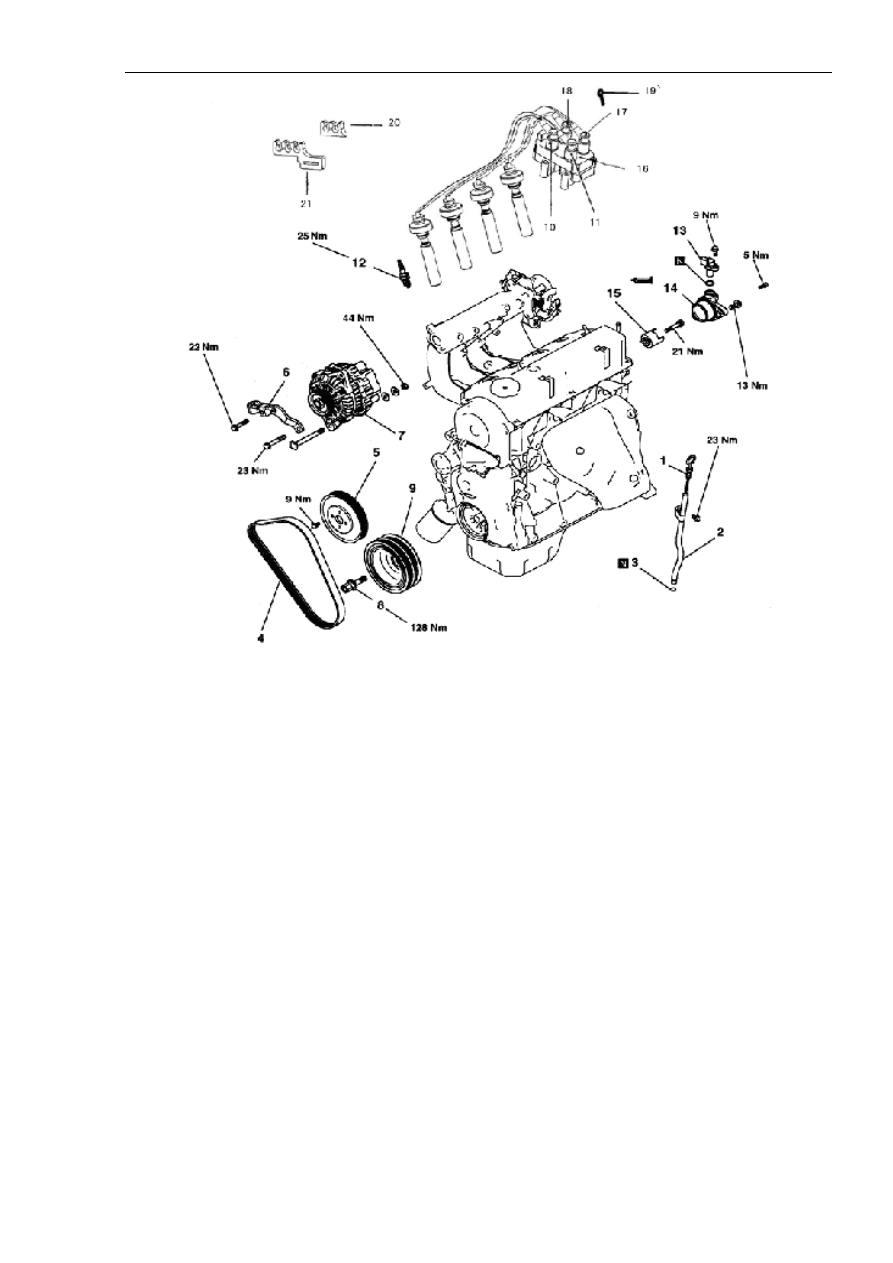

Надписи на рисунке: 1. Масломерный щуп. 2. Направляющая трубка масломерного щупа.
3. Кольцевое уплотнение. 4. Приводной ремень. 5. Шкив ременной передачи водяного
насоса. 6. Монтажный кронштейн генератора переменного тока. 7. Генератор переменного
тока. 8. Болт коленчатого вала. 9. Шкив ременной передачи коленчатого вала. 10. Кабель
первой свечи зажигания в сборе. 11. Кабель второй свечи зажигания в сборе. 12. Свеча
зажигания. 13. Датчик положения распределительного вала. 14. Кронштейн датчика
положения распределительного вала. 15. Чувствительная пластина датчика положения
распределительного вала. 16. Катушка зажигания в сборе. 17. Кабель третьей свечи
зажигания в сборе. 18. Кабель четвертой свечи зажигания в сборе. 19. Наборный болт. 20.
Держатель для проводки с двумя отверстиями. 21. Держатель для проводки с тремя
отверстиями.

* Важнейшие моменты демонтажа.

(1). Демонтаж болта коленчатого вала.

Зафиксировать маховик или трансмиссионную пластину с помощью специального
ремонтного инструмента, как показано на рисунке 4-4, затем открутить болт коленчатого
вала.

Глава 4. Двигатель

Рисунок 4-4.

* Важнейшие моменты монтажа.

(1). Установка опоры датчика положения распределительного вала.

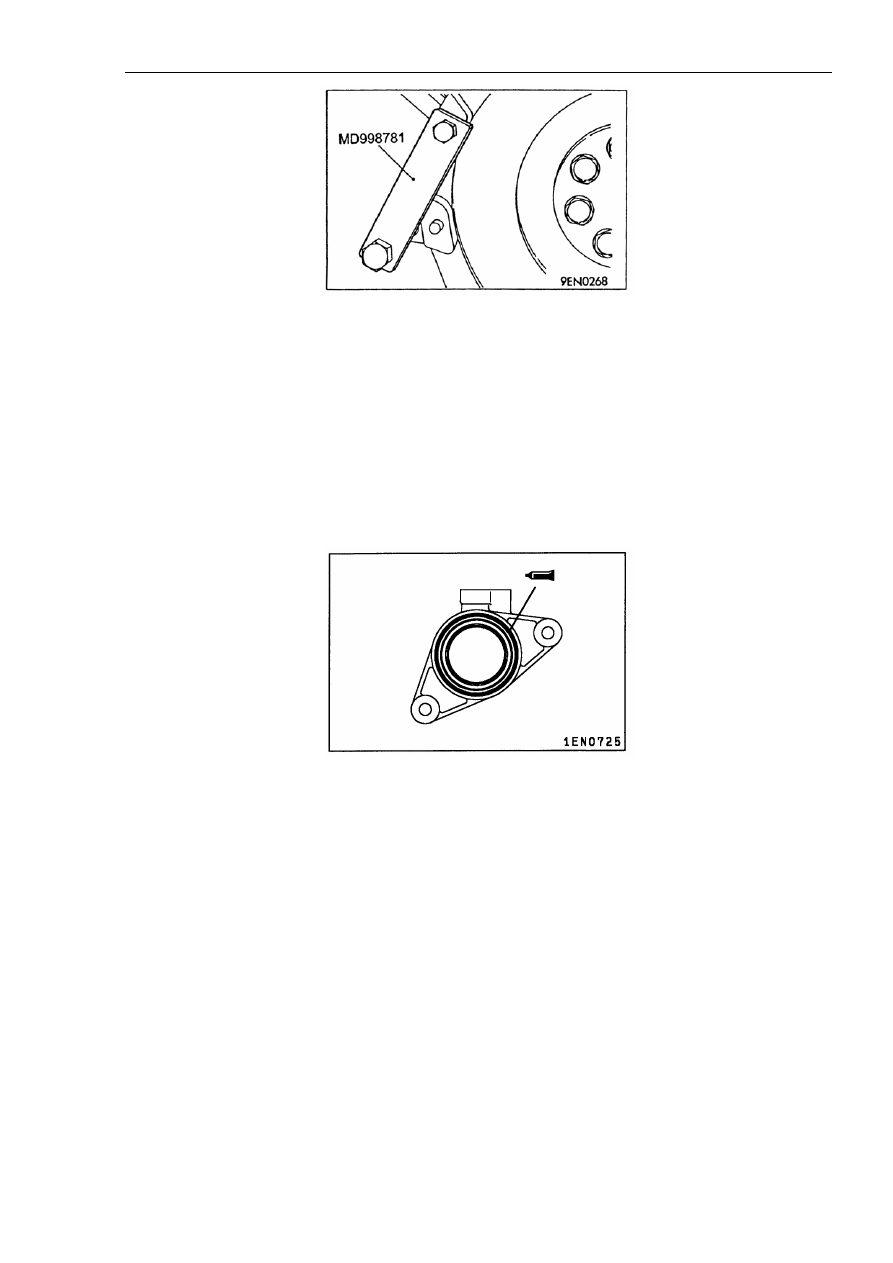

Как показано на рисунке 4-5, нанести прокладку, формируемую по месту применения,
толщиной 3 мм.

Специальный герметик: LT5699.

Рисунок 4-5.

Глава 4. Двигатель

(2). Установка болта коленчатого вала.

Зафиксировать маховик или трансмиссионную пластину с помощью специального
ремонтного инструмента, как показано на рисунке 4-6, затем закрутить болт коленчатого
вала.

Рисунок 4-6.

2). Ремень синхронизации.

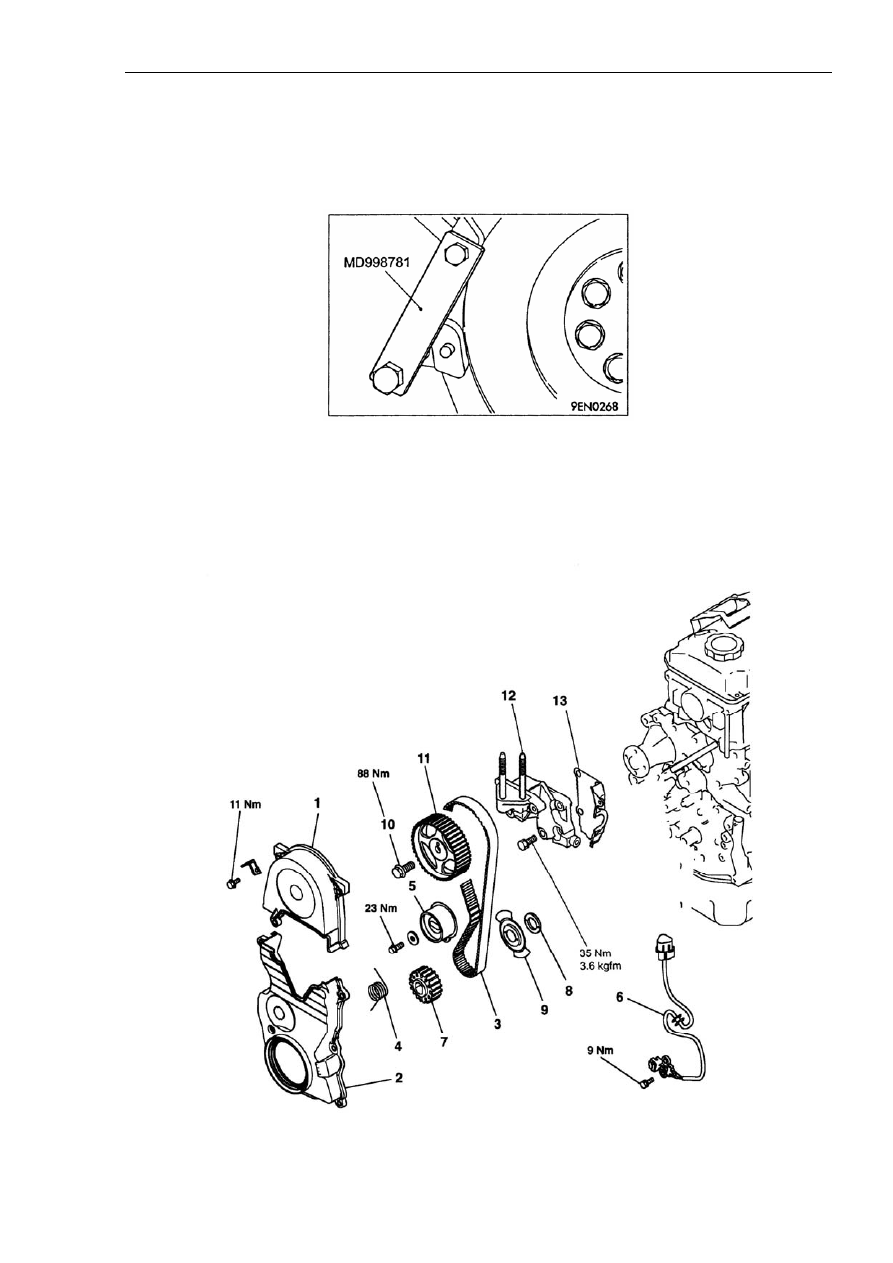

Последовательность демонтажа и сборки показана на рисунке 4-7.

Рисунок 4-7.
