_____________________________________________________________________________________________________Нештатные ситуации



134

Лампы световых приборов.

Включая и выключая соответствующие переключатели, проверить функционирование ламп всех световых приборов автомобиля. Если лампа
не загорается, наиболее распространенными причинами этого являются перегорание плавкого предохранителя и повреждение самой лампы.
Сначала следует проверить плавкий предохранитель. Если предохранитель исправен, проверить лампу.
Взаимосвязь плавких предохранителей с соответствующими световыми приборами описана в разделе «проверка и замена плавких
предохранителей».
Если и предохранитель, и лампа исправны, необходимо обратиться на уполномоченную станцию технического обслуживания автомобилей
Great Wall для проведения проверки и ремонта.

Проверка и обслуживание ламп подсветки указателей и аварийных индикаторов на панели блока приборов.
Запустить двигатель автомобиля и проверить функционирование всех указателей, приборов, аварийных и предупреждающих индикаторов.
В случае обнаружения любой проблемы обратиться на уполномоченную станцию технического обслуживания автомобилей Great Wall для
проведения проверки и ремонта.

Лампы световых приборов автомобиля.

Лампы наружных световых приборов.


1.

Фары дальнего света H1,

12В, 55Вт

2.

Передние противотуманные фары H3,

12В, 55Вт

3.

Передние сигналы поворота PY21W,

12В, 21Вт

4.

Боковые повторители сигналов поворота W5W

5.

Фары ближнего света H1

6.

Передние габаритные огни W5W,

12В, 5Вт









134

_____________________________________________________________________________________________________Нештатные ситуации



135



7.

Верхний повторитель тормозного сигнала W5W,

12В, 5Вт

8.

Подсветка номерного знака W5W,

12В, 5Вт

9.

Задние противотуманные фары P21W

10.

Сигнал движения задним ходом P21W

11.

Задние сигналы поворота PY21W,

12В, 21Вт

12.

Тормозные сигналы / габаритные огни P21W

/

W5W





Лампы внутренних световых приборов.
Лампа для чтения W5W;
потолочная лампа освещения салона C10W.

Замена ламп.

Общие положения.

1. Перед заменой лампы убедиться, что данный световой прибор выключен, проверить контакты соединений на предмет окисления.

2. Для замены перегоревшей лампы необходимо использовать новую лампу аналогичного типа и потребляемой мощности.

После замены ламп передних фар с целью обеспечения безопасности движения необходимо проверить регулировку угла света фар.

ВНИМАНИЕ
Если операции ремонта и замены электрического прибора выполняются неправильно, или при этом не учитываются характеристики
электрического питания прибора, это может привести к пиковому возрастанию потребляемой мощности, нагреву контура и даже
пожару.




135

_____________________________________________________________________________________________________Нештатные ситуации



136

ВНИМАНИЕ
Газ внутри галогенных ламп находится под определенным давлением, вследствие чего осколки стеклянной колбы лампы могут разлетаться
при разрыве лампы.


Галогенные лампы следует удерживать только за металлический цоколь. Если галогенная лампа удерживается за стеклянную колбу, на
поверхности колбы остаются отпечатки кожи рук, которые при нагреве лампы испаряются и полимеризуются на поверхности отражателя.
Это приводит к потускнению поверхности отражателя и значительному сокращению его эксплуатационного ресурса. В случае контакта рук
с поверхностью колбы такой лампы протереть колбу мягкой ветошью, смоченной в спирте, до высыхания поверхности.

По возможности рекомендуется обращаться на уполномоченную станцию технического обслуживания автомобилей Great Wall для замены
ламп. Нормальное функционирование наружных световых приборов и правильная регулировка угла света фар относятся к важнейшим
условиям безопасности движения.

ВНИМАНИЕ
На внутренней поверхности передних фар может образовываться тонкий слой конденсата. Это явление возникает при низкой
температуре окружающей среды или высокой влажности наружного воздуха и не относится к признакам неисправности прибора.
Конденсат легко удаляется вскоре после включения фар. Если внутри фар появляются капли воды, значит, происходит утечка. В этом
случае необходимо обратиться на уполномоченную станцию технического обслуживания автомобилей Great Wall для проведения проверки
и ремонта.














136

_____________________________________________________________________________________________________Нештатные ситуации



137

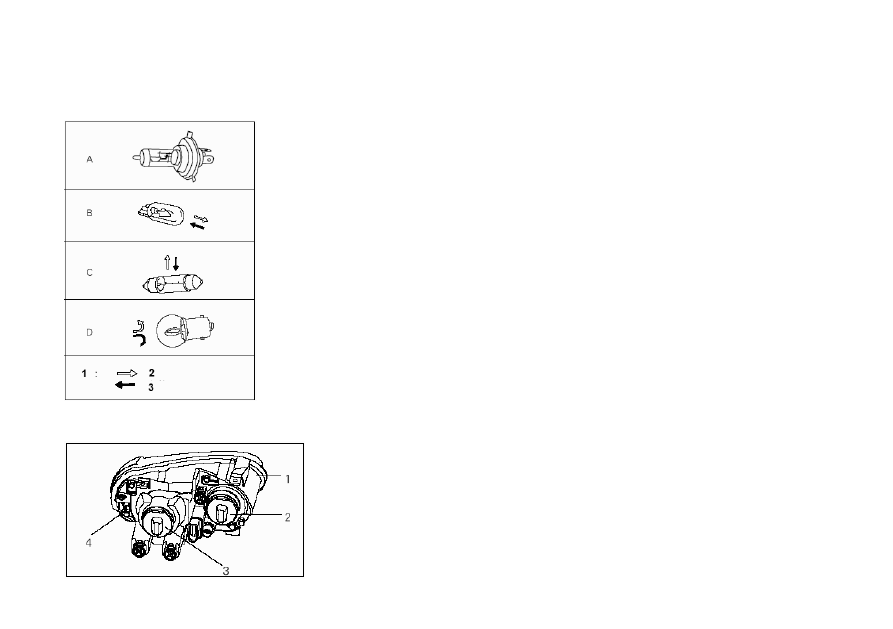

Типы ламп, используемых в автомобиле.

1. Внимание: 2. Демонтаж. 3. Установка.

В световых приборах автомобиля устанавливаются лампы различного типа:

A. Галогенные лампы: для демонтажа такой лампы необходимо ослабить пружину фиксации лампы в
гнезде.

B. Полностью стеклянные лампы: для установки такой лампы необходимо вставить ее в патрон
прибора и протолкнуть вовнутрь до упора. Для демонтажа – просто вытащить лампу из гнезда.

C. Цилиндрические лампы: для установки такой лампы необходимо вставить ее в патрон прибора и
протолкнуть вовнутрь до упора. Для демонтажа – просто вытащить лампу из гнезда.

D. Лампы с зажимным цоколем: для вытаскивания такой лампы из патрона необходимо слегка прижать
лампу и повернуть ее в направлении против часовой стрелки, после чего вытащить лампу наружу.





Лампы переднего комбинированного блока фар и световых сигналов.

1. Лампа переднего габаритного огня. 2. Лампа дальнего света фар. 3. Лампа ближнего света
фар. 4. Лампа сигнала поворота.

Для демонтажа ламп ближнего и дальнего света фар, а также ламп сигналов снять герметично
закрытую крышку с уплотнением. При установке установить и плотно прикрепить крышку.



137
