Переключатель регулировки яркости подсветки приборной панели.

При включении фар и габаритных огней одновременно включается
подсветка приборной панели автомобиля.

Интенсивность подсветки можно регулировать с помощью поворотного
регулятора. Вращением колеса регулятора по часовой стрелке яркость
подсветки увеличивается, против часовой стрелки – уменьшается.









Система кондиционирования.

Памятка по эксплуатации.

1. Для обеспечения электрического питания данной системы кондиционирования может быть использована только сеть с напряжением 12В
постоянного тока.

2. Не демонтировать блок управления системой кондиционирования в сборе во избежание повреждения системы.

3. В случае возникновения отказа или повреждения диагностика и ремонт системы выполняется только квалифицированным техническим
персоналом.

42

___________________________________________________________________________________________Приборы и устройства управления



43

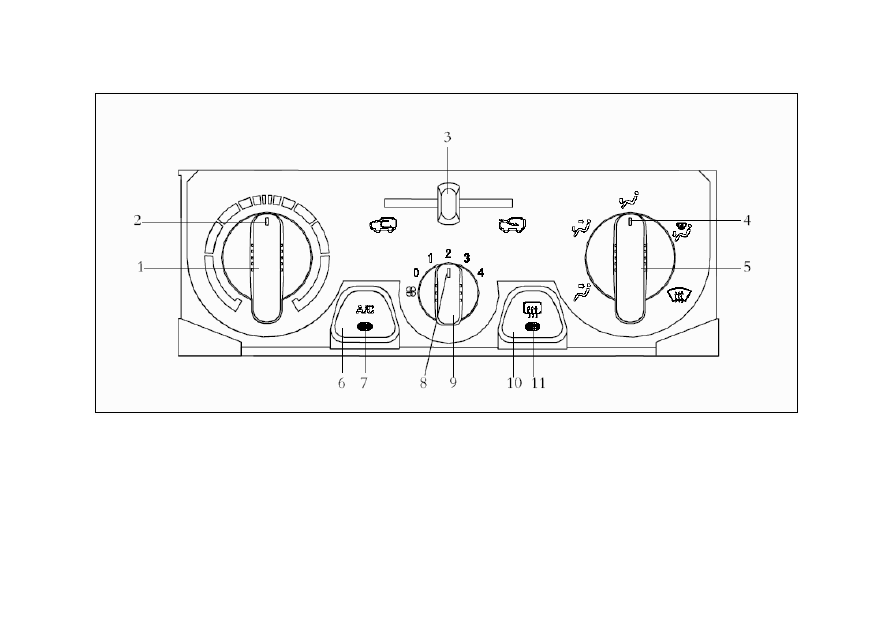

1. Поворотный переключатель регулировки температуры. 2. Индикатор поворотного переключателя  регулировки температуры. 3.
Переключатель режимов циркуляции воздуха в салоне. 4. Поворотный переключатель заслонки управления направлением обдува. 5.
Индикатор поворотного переключателя заслонки управления направлением обдува. 6. Кнопка выключателя кондиционера. 7. Индикатор
выключателя кондиционера. 8. Индикатор поворотного переключателя регулировки расхода воздуха на выходе нагнетателя. 9. Поворотный
переключатель регулировки расхода воздуха на выходе нагнетателя. 10. Выключатель устройства обогрева заднего стекла. 11. Индикатор
выключателя устройства обогрева заднего стекла.



43

___________________________________________________________________________________________Приборы и устройства управления



44

Поворотный переключатель заслонки управления направлением обдува.

1. Поворотный переключатель заслонки регулировки температуры.

Поворотный переключатель заслонки управления направлением обдува (4) предназначен для изменения направления движения воздушного
потока по каналам системы кондиционирования. При повороте ручки переключателя в каждое следующее положение индикатор
переключателя (5) устанавливается напротив графического обозначения соответствующего направления на лицевой панели блока
управления кондиционером. После завершения поворота ручки сразу же устанавливается направление обдува, соответствующее
обозначению, на которое показывает индикатор (5) на ручке переключателя.

Схема переключения режимов обдува.



Значения соответствующих графических символов:

«на лицо» → «на лицо и на ноги» → «на ноги» → «на ноги и ветровое стекло» → «на ветровое стекло».

Режим обдува «на лицо» используется для охлаждения воздуха и проветривания салона.

Режим обдува «на лицо и на ноги» используется для охлаждения и прогрева воздуха в салоне.

Режим обдува «на ноги» используется для прогрева воздуха в салоне.

Режим обдува «на ноги и ветровое стекло» используется для прогрева воздуха в салоне и удаления конденсата или инея с поверхности
ветрового стекла.

Режим обдува «на ветровое стекло» используется для удаления инея, влаги или конденсата с поверхности ветрового стекла.



44

___________________________________________________________________________________________Приборы и устройства управления



45

2. Поворотный переключатель регулировки расхода воздуха на выходе нагнетателя.

Поворотный переключатель регулировки расхода воздуха на выходе нагнетателя (9) предназначен для регулировки интенсивности обдува на
выходе дефлекторов системы кондиционирования. При каждом повороте ручки переключателя расположенный на ней индикатор (8)
устанавливается напротив определенного значения интенсивности обдува (от 0 до 4). После завершения поворота ручки сразу же
устанавливается величина расхода воздуха, соответствующая значению интенсивности обдува, на которое показывает индикатор (8) на
ручке переключателя.

Предусмотрено пять положений регулировки интенсивности обдува, а именно:

«0» - в данном положении нагнетатель выключен (аналогично положению “OFF” выключателя устройства).
«1» - положение минимальной интенсивности обдува, при котором расход воздуха составляет примерно 30% от максимального значения.
«2» - положение малой интенсивности обдува, при котором расход воздуха составляет примерно 50% от максимального значения.
«3» - положение увеличенной интенсивности обдува, при котором расход воздуха составляет примерно 70% от максимального значения.
«4» - положение высокой интенсивности обдува, при котором устанавливается максимальный расход воздуха на выходе нагнетателя.

3. Поворотный переключатель заслонки регулировки температуры.

Поворотный переключатель заслонки регулировки температуры (1) предназначен для регулировки температуры воздуха внутри салона. При
повороте данного переключателя индикатор (2) на его ручке может быть установлен в синем или в красном диапазоне температурной шкалы
на лицевой панели блока управления системой кондиционирования.

При этом:

Синий диапазон температурной шкалы соответствует режиму охлаждения воздуха. Если ручка переключателя перемещается в крайнее левое
положение (нижний край дуги синего отрезка шкалы), устанавливается режим максимального охлаждения.

Красный диапазон температурной шкалы соответствует режиму подогрева воздуха. Если ручка переключателя перемещается в крайнее
правое положение (нижний край дуги красного отрезка шкалы), устанавливается режим максимального нагрева.
