Great Wall Wingle. Руководство - часть 2

___________________________________________________________________________________________Приборы и устройства управления



14

приборов.

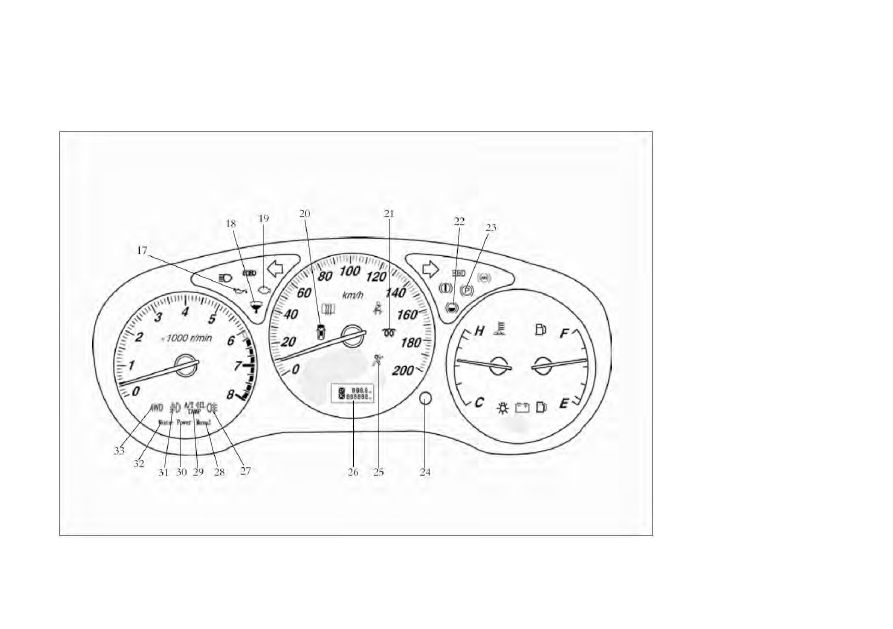

17. Аварийный индикатор
низкого давления моторного
масла. 18. Аварийный
индикатор засора в сепараторе
топлива и влаги. 19.
Аварийный индикатор
неисправности двигателя. 20.
Индикатор открытой двери
салона. 21. Индикатор
предварительного подогрева
двигателя. 22. Аварийный
индикатор недостаточного
уровня тормозной жидкости.
23. Индикатор стояночного
тормоза. 24. Кнопка
переключения режимов и
обнуления счетчика пробега.
25. Аварийный индикатор
отказа системы подушек
безопасности (для
автомобилей, оборудованных
системой подушек
безопасности). 26. Счетчик
пробега. 27. Индикатор
задних противотуманных фар.
28. Индикатор режима
ручного управления. 29.
Аварийный индикатор
перегрева гидравлической

14

___________________________________________________________________________________________Приборы и устройства управления



15

жидкости в автоматической коробке переключения передач (зарезервировано). 30. Индикатор динамического режима автоматической
коробки переключения передач. 31. Индикатор передних противотуманных фар. 32. Индикатор режима «движение по снегу». 33. Индикатор
режима привода на четыре колеса.

1. Тахометр (указатель частоты вращения двигателя).

Тахометр показывает частоту вращения коленчатого вала двигателя в оборотах в
минуту (об/мин).

ВНИМАНИЕ
Не следует увеличивать частоту вращения двигателя до значений в красном
секторе шкалы. Продолжительная работа двигателя с частотой вращения,
соответствующей значениям в красном секторе, может стать причиной
возникновения серьезной неисправности




2. Индикатор дальнего света фар.

Включение данного индикатора означает, что фары автомобиля горят в режиме дальнего света.







3. Индикатор европейской бортовой диагностики (зарезервировано).

15

___________________________________________________________________________________________Приборы и устройства управления



16



4 и 8. Индикаторы сигналов левого и правого поворота.

Индикаторы сигналов поворота зеленого цвета расположены на панели блока приборов.
Мигающий индикатор означает одновременное включение заднего и переднего сигналов
левого или правого поворота соответственно.

Если лампочка индикатора мигает слишком часто или не мигает, необходимо проверить
лампочку. Если при включении сигнала поворота индикатор не загорается, проверить
предохранитель, лампочку и реле.

При включении аварийного сигнала начинают мигать оба индикатора сигналов поворота.

7. Предупреждающий индикатор «пристегнуть ремень безопасности».

Если при повороте ключа зажигания в положение ‘ON’ не надет или не пристегнут ремень безопасности, загорается
данный индикатор, который гаснет после того, как ремень безопасности надет и зафиксирован в заданном
положении.

ВНИМАНИЕ
В соответствии с правилами дорожного движения во время движения положено надевать и пристегивать ремни
безопасности.


9. Аварийный индикатор неисправности тормозной системы.

16

___________________________________________________________________________________________Приборы и устройства управления



17

Данный индикатор загорается в том случае, если уровень гидравлической жидкости в тормозной системе ниже
минимального допустимого, либо в случае недостаточной степени вакуума. Если индикатор загорелся, необходимо
остановить автомобиль и выполнить проверку. Для автомобилей, на которых установлен бензиновый двигатель,
данный индикатор является зарезервированным.



10. Аварийный индикатор отказа системы распределения тормозного усилия.

Данный аварийный индикатор красного цвета предназначен для контроля состояния системы распределения
тормозного усилия. Индикатор загорается после поворота ключа в замке зажигания в положение "ON", горит в
течение 1-2 сек., после чего гаснет. В этом случае система распределения тормозного усилия работает нормально.
Если индикатор не загорается, либо продолжает гореть постоянно, это является признаком отказа системы. В такой
ситуации необходимо обратиться на уполномоченную станцию технического обслуживания автомобилей Great Wall
для проведения проверки и ремонта.

ВНИМАНИЕ
В случае отказа системы распределения тормозного усилия гидравлический усилитель тормозной системы
продолжает функционировать. Тем не менее, в случае отказа системы необходимо как можно скорее
обратиться на уполномоченную станцию технического обслуживания автомобилей Great Wall для проведения
проверки и ремонта.



11. Индикатор антиблокировочной тормозной системы.

Индикатор ‘ABS’ желтого цвета предназначен для контроля управления антиблокировочной тормозной системы
автомобиля.

При установке ключа зажигания в положение ‘ON’ данный индикатор загорается. После запуска двигателя
индикатор гаснет. Если индикатор не загорается или продолжает гореть постоянно, необходимо обратиться на
уполномоченную станцию технического обслуживания автомобилей Great Wall для проведения проверки и ремонта.

ВНИМАНИЕ

17
