___________________________________________________________________________________________Приборы и устройства управления

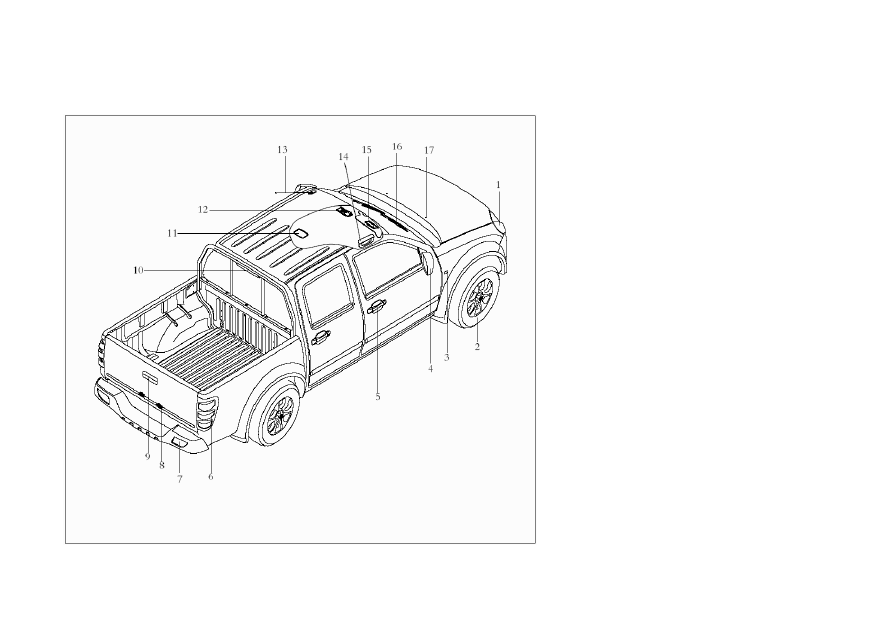

Внешний вид

1. Передний комбинированный блок фар и световых
сигналов. 2. Колесо автомобиля. 3. Боковой
повторитель сигнала поворота. 4. Наружное зеркало
заднего обзора. 5. Дверной замок. 6. Задний
комбинированный блок фар и световых сигналов. 7.
Задняя противотуманная фара. 8. Лампа подсветки
номерного знака. 9. Ручка откидной панели
грузового кузова. 10. Верхний повторитель
тормозного сигнала. 11. Потолочная лампа
освещения салона. 12. Лампа для чтения. 13.
Антенна. 14. Верхняя ручка для пассажира. 15.
Солнцезащитный козырек. 16. Стеклоочиститель
переднего ветрового стекла. 17. Стеклоомыватель
переднего ветрового стекла.

___________________________________________________________________________________________Приборы и устройства управления

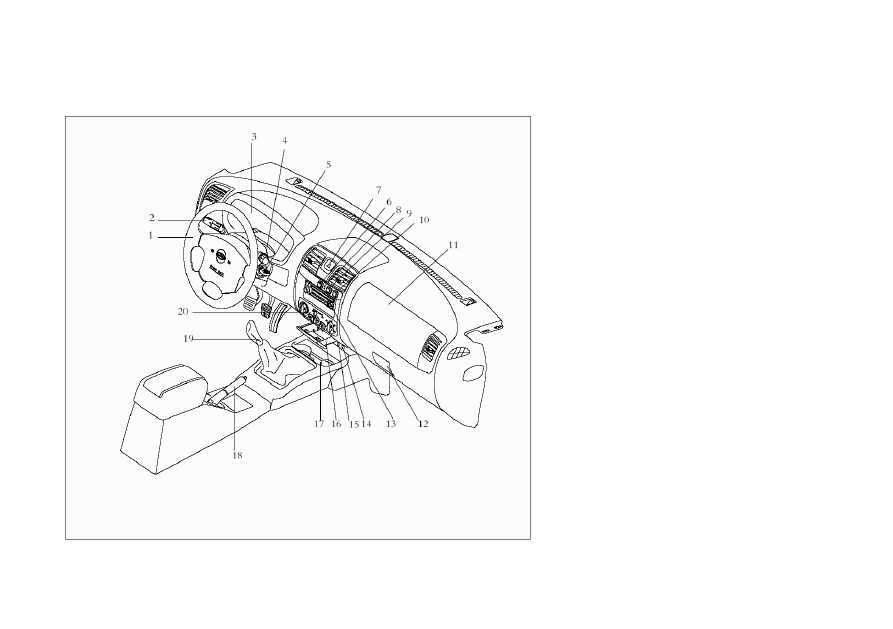

Приборы и средства управления.

1. Колесо рулевого управления. 2.
Комбинированный переключатель передних фар,
головка переключателя сигналов поворота. 3. Блок
приборов. 4. Переключатель стеклоочистителей и
омывателя переднего ветрового стекла. 5. Замок
зажигания. 6. Выключатель режима 2H (повышенная
передача с приводом на два колеса).7. Выключатель
аварийного светового сигнала. 8. Индикатор
режимов 4H (повышенная передача с приводом на
четыре колеса), 4L (пониженная передача с
приводом на четыре колеса). 9. Выключатель
режима 4H (повышенная передача с приводом на
четыре колеса). 10. Выключатель режима 4L
(пониженная передача с приводом на четыре колеса).
11. Модуль подушек безопасности пассажирского
переднего кресла. 12. Вещевой ящик. 13.
Автомагнитола 14. Гнездо источника
электропитания для подключения дополнительных
устройств. 15. Гнездо прикуривателя. 16.
Пепельница. 17. Держатель для чашки. 18. Ручка
рычага стояночного тормоза. 19. Ручка рычага
переключения передач 20. Панель управления
системой кондиционирования в сборе.

___________________________________________________________________________________________Приборы и устройства управления

1. Коробка с плавкими предохранителями
внутри салона. 2. Выключатель передних
противотуманных фар. 3. Выключатель
задних противотуманных фар. 4. Левый
боковой дефлектор вентиляции. 5.
Центральный дефлектор обдува ветрового
стекла. 6. Левый дефлектор вентиляции на
центральном щитке приборной панели. 7.
Правый дефлектор вентиляции на
центральном щитке приборной панели. 8.
Правый боковой дефлектор вентиляции. 9.
Звуковой сигнал. 10. Переключатель
электропривода регулировки передних фар.
11. Переключатель регулировки яркости
подсветки приборной панели. 12. Левый
нижний вещевой ящик. 13. Рычаг
открывания капота двигателя. 14. Механизм
регулировки положения колеса рулевого
управления.

___________________________________________________________________________________________Приборы и устройства управления

Приборы и устройства управления

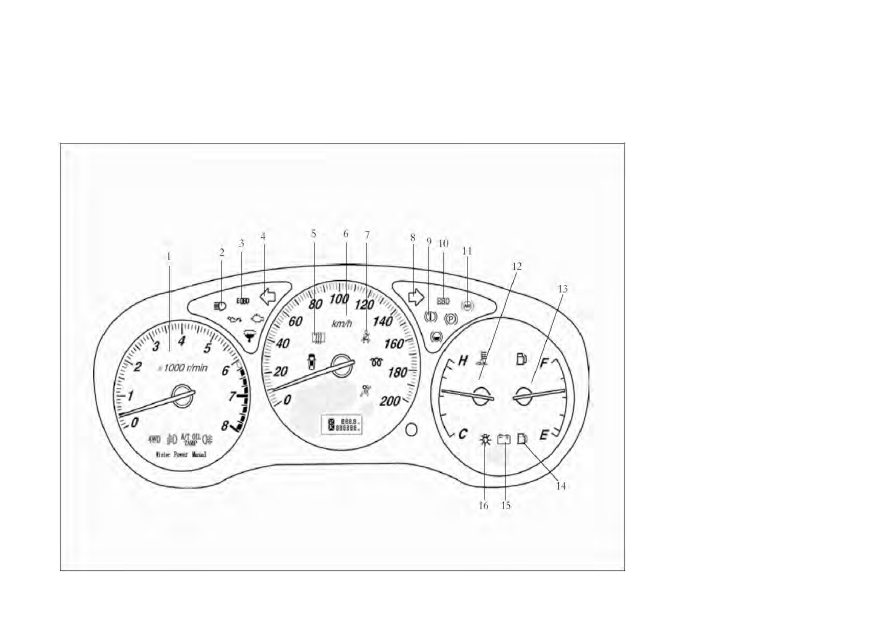

Приборы и индикаторы.

1. Тахометр (указатель частоты
вращения коленчатого вала
двигателя). 2. Индикатор дальнего
света фар. 3. Индикатор
европейской бортовой диагностики.
4. Индикатор сигнала левого
поворота. 5. Индикатор обогрева
заднего стекла. 6. Спидометр. 7.
Предупреждающий индикатор
«пристегнуть ремень
безопасности». 8. Индикатор
сигнала правого поворота. 9.
Аварийный индикатор
неисправности тормозной системы.
10. Аварийный индикатор отказа
системы распределения тормозного
усилия. 11. Индикатор
антиблокировочной тормозной
системы (если автомобиль
оборудован АБС). 12. Указатель
температуры жидкости в системе
охлаждения. 13. Указатель уровня
топлива. 14. Предупреждающий
индикатор слишком низкого
уровня топлива. 15. Аварийный
индикатор отказа системы зарядки
аккумулятора. 16. Индикатор
главного выключателя световых
