270

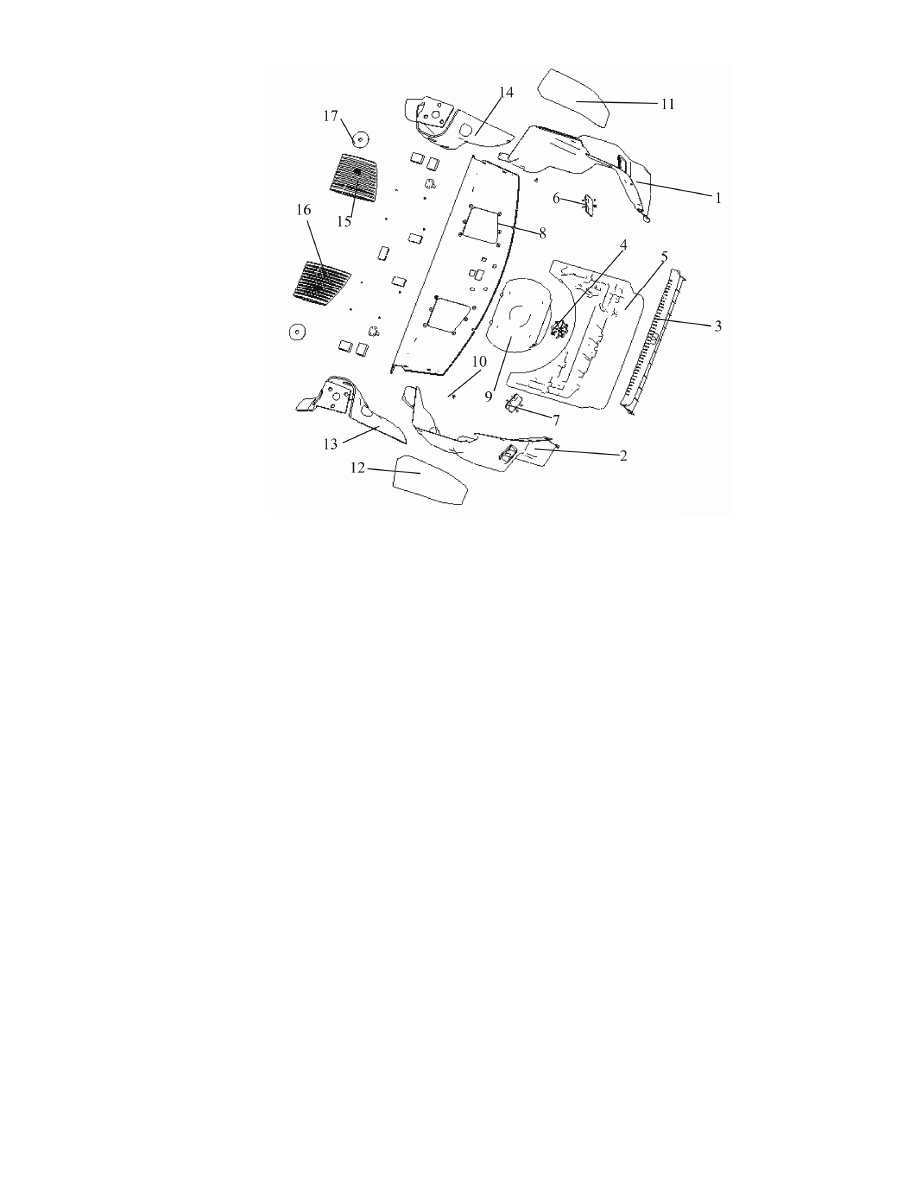

13.  Внутренние панели багажника.

1.Правая задняя боковая панель 2.Левая задняя боковая панель 3.Нижняя задняя
панель 4.Тарелка  запасного  колеса 5.Панель  багажника 6.Крышка  проема
правого  заднего  фонаря 7.Крышка  проема  левого  заднего  фонаря 8.Задняя
верхняя  полка  багажника 9.Ниша  багажника 10.J-зажим  задних  боковых
панелей 11.Правая наружная звукоизоляция  колесной  арки 12.Левая наружная
звукоизоляция  колесной  арки 13.Правая  наружная  звукоизоляция  колесной
арки 14.Правая  наружная  звукоизоляция  колесной  арки 15.Решетка  правого
динамика 16.Решетка левого динамика 17.Крышка заднего демпфера.

(1) Снятие:

(a) Отсоедините разъем и снимите фонарь дополнительного стоп-сигнала;
(b) Снимите верхнюю панель задней стойки;
(c) Снимите задние внутренние панели;
(d) Снимите решетку правого и левого динамика;
(e) Снимите нижнюю заднюю панель багажника;
(f) Снимите крышку заднего правого и левого фонаря;
(g) Снимите зажимы левой и задней боковой панели;
(h) Снимите крышку заднего амортизатора;
(i) Извлеките покрытие багажника, крышку запасного колеса и нишу багажника.

(2) Установка:

(a) Установите  внутренние  панели  багажника  на  соответствующие  места  в  порядке,

обратном разборке;

(b) Установите крышки левого и правого фонарей;
(c) Установите решетку левого и правого динамиков;
(d) Установите заднюю полку на кузов автомобиля;
(e) Установите дополнительный стоп-сигнал и верхние панели задних.

271

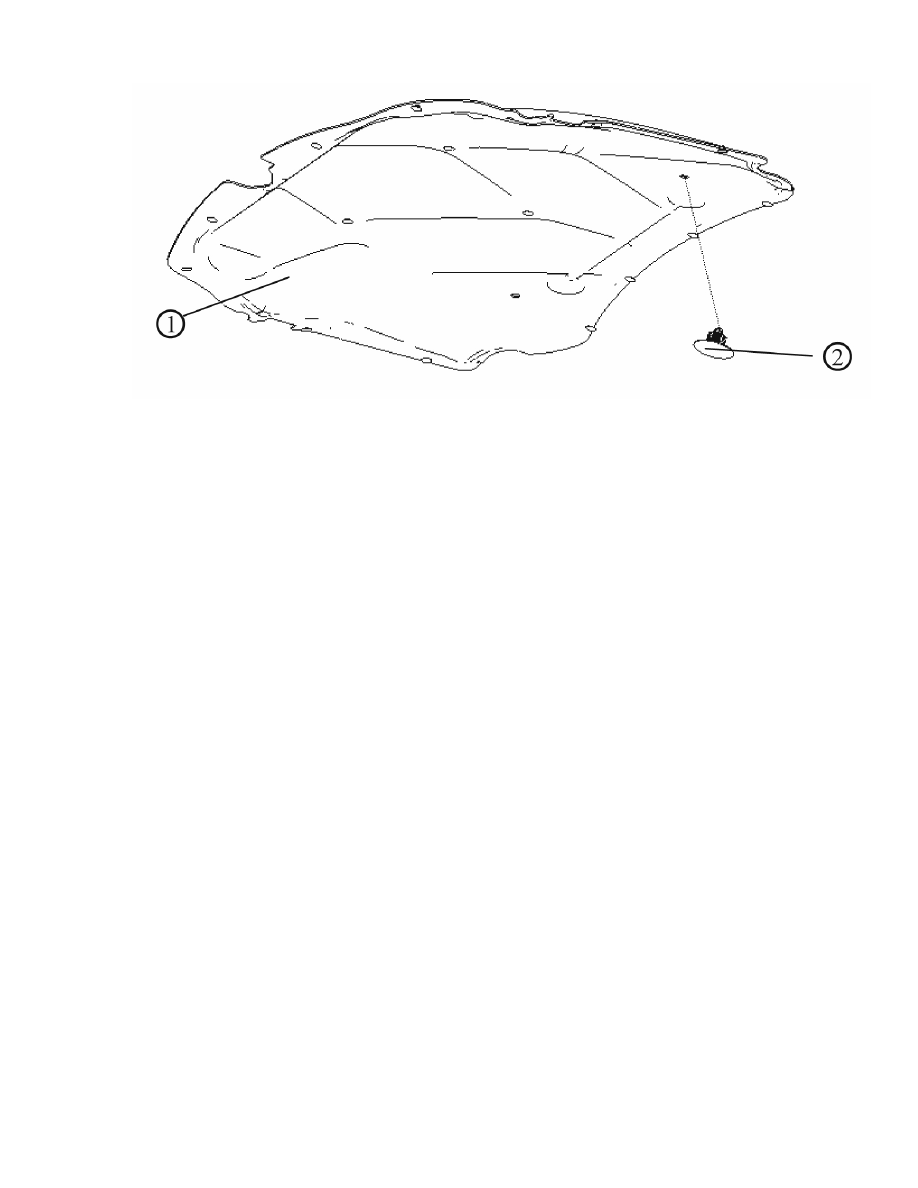

14.  Внутренние панели капота

1. Внутренние панели капота.
2. E-зажим

(1) Снятие:

(a) Откройте капот;
(b) Снимите зажимы и внутренние панели капота.

(2) Установка.

(a) Откройте капот;
(b) Выровняйте отверстия в панели капота с соответствующими отверстиями в капоте и

установите зажимы.

272

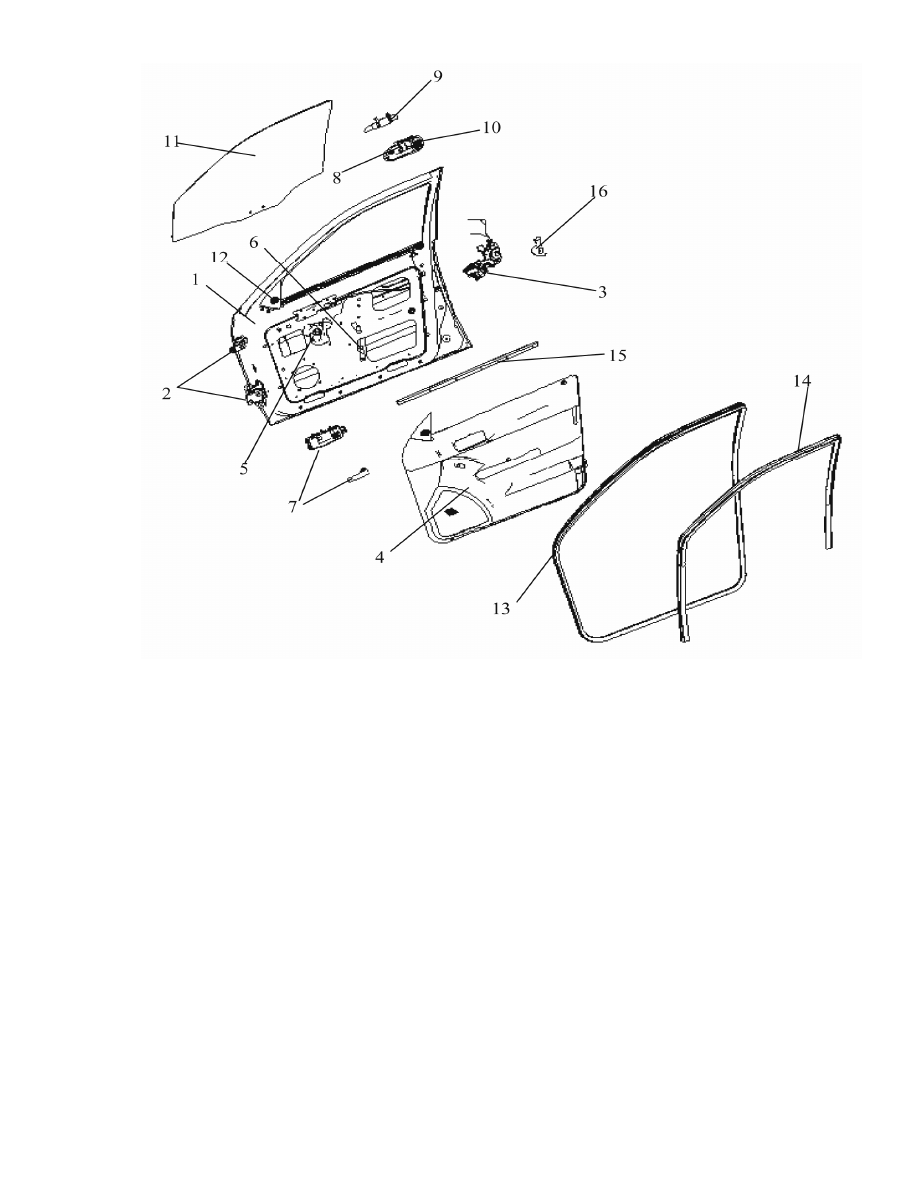

15.  Дверь передняя.

1.Передняя дверь 2.Петли передней двери 3.Замок передней двери и привод
замка 4.Внутренняя панель передней двери 5.Двигатель стеклоподъемника
6.Привод  стеклоподъемника 7.Внутренняя  ручка  передней  двери
8.Защитное  устройство 9.Наружная  ручка  передней  двери 10.Полость
замка  двери 11.Стекло  двери 12.Регулятор  стекла  двери 13.Уплотнитель
«А» передней  двери 14.Нижний  уплотнитель  передней  двери
15.Уплотнитель «В» передней двери 16.Фиксатор передней двери

273

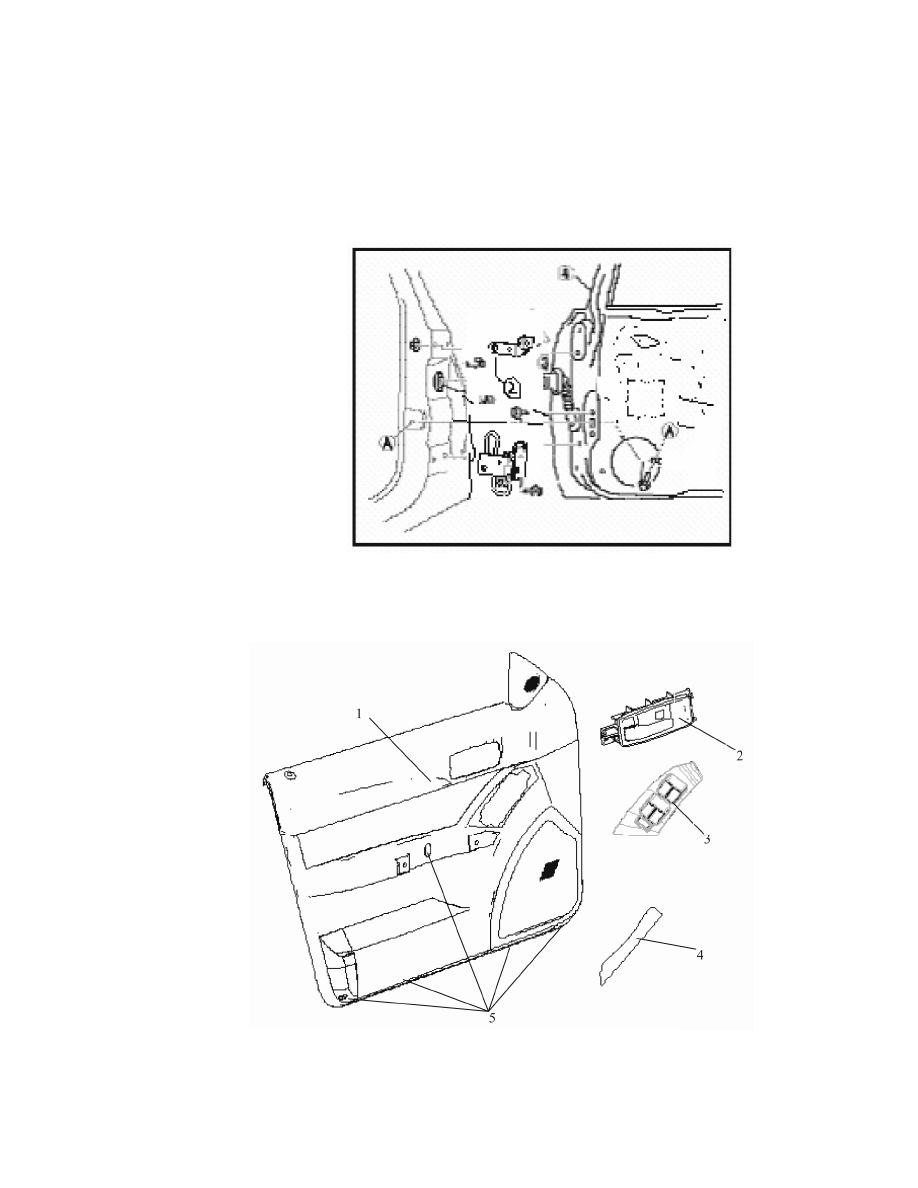

(1)  Снятие/установка передней двери:

(a) Отсоедините минусовую клемму от аккумулятора;
(b) Снимите переднее крыло и снимите петли передней двери;
(c) Отсоедините разъем электрический разъем;
(d) Снимите петли передней двери;
(e) Снимите переднюю дверь;
(f) Установку проведите в обратном порядке;
(g) Отрегулируйте переднюю дверь.

(2)  Внутренние панели передней двери.

1.Внутренняя  панель  передней  двери 2. Внутрен-няя  ручка
передней двери 3.Панель 4.Ручка двери 5.Винт крепления
