266

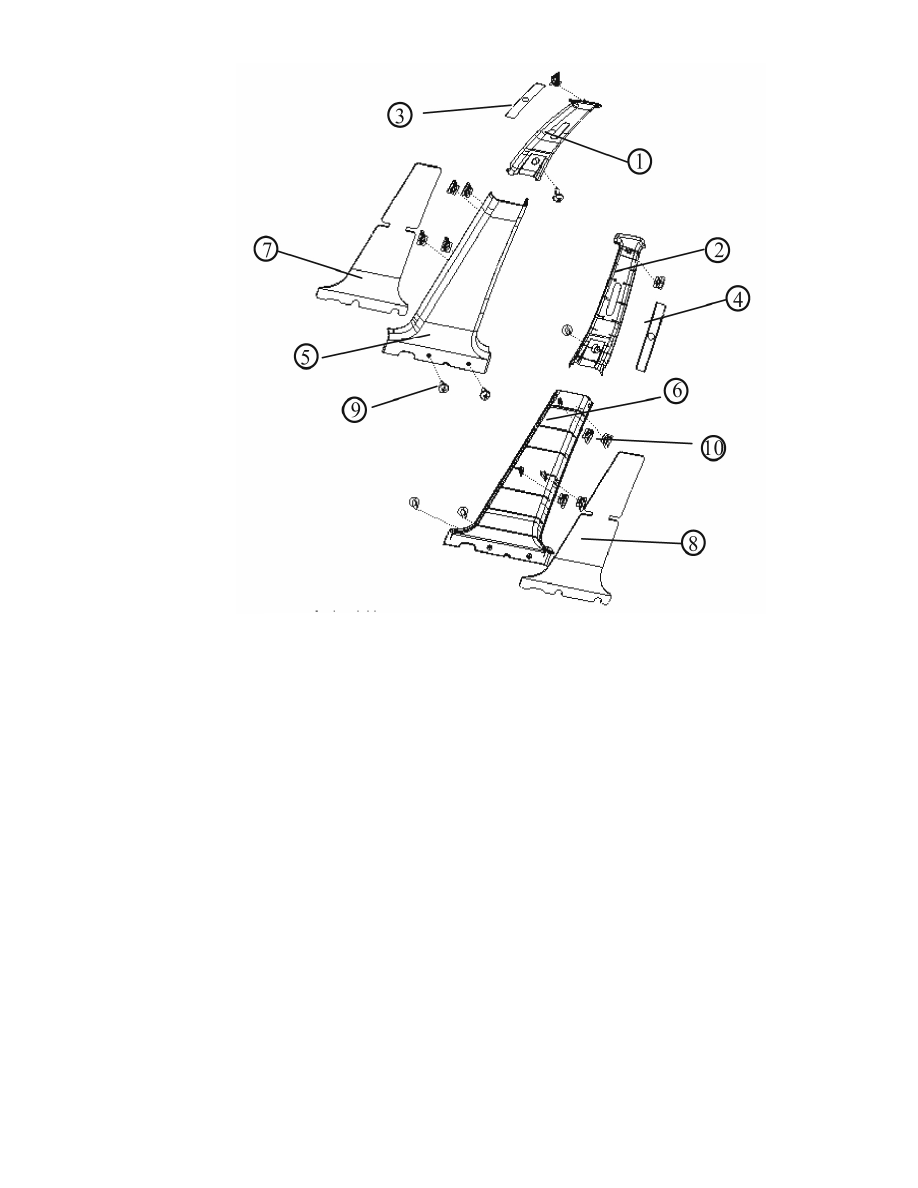

9.  Внутренние панели центральной стойки.

1.Правая  внутренняя  панель  центральной  стойки 2.Левая
внутренняя панель центральной стойки 3.Правый дефлектор
4.Левы  дефлектор 5.Правая  нижняя  внутренняя  панель
центральной  стойки 6.Левая  нижняя  внутренняя  панель
левой  центральной 7.Нижняя  внутренняя  звукоизоля-ция
правой

центральной

стойки 8.Нижняя

внутренняя

звукоизоляция  левой  центральной  стойки 9.Саморез
10.Зажим

(1) Снятие:

(a) Открутите саморезы крепления нижних панелей;
(b) Снимите нижние панели правой и левой центральных стоек;
(c) Снимите кольцо ремня безопасности;
(d) Открутите саморезы крепления верхних панелей;
(e) При помощи съемника снимите верхние панели правой и левой стойки «B»;

(2) Установка:

(a) Установите  панель  правой  стойки  и  панель  левой  стойки  на  соответствующие

места, зафиксируйте их зажимами;

(b) Зафиксируйте  нижние  и  верхние  панели  на  кузове  автомобиля  при  помощи

саморезов.

267

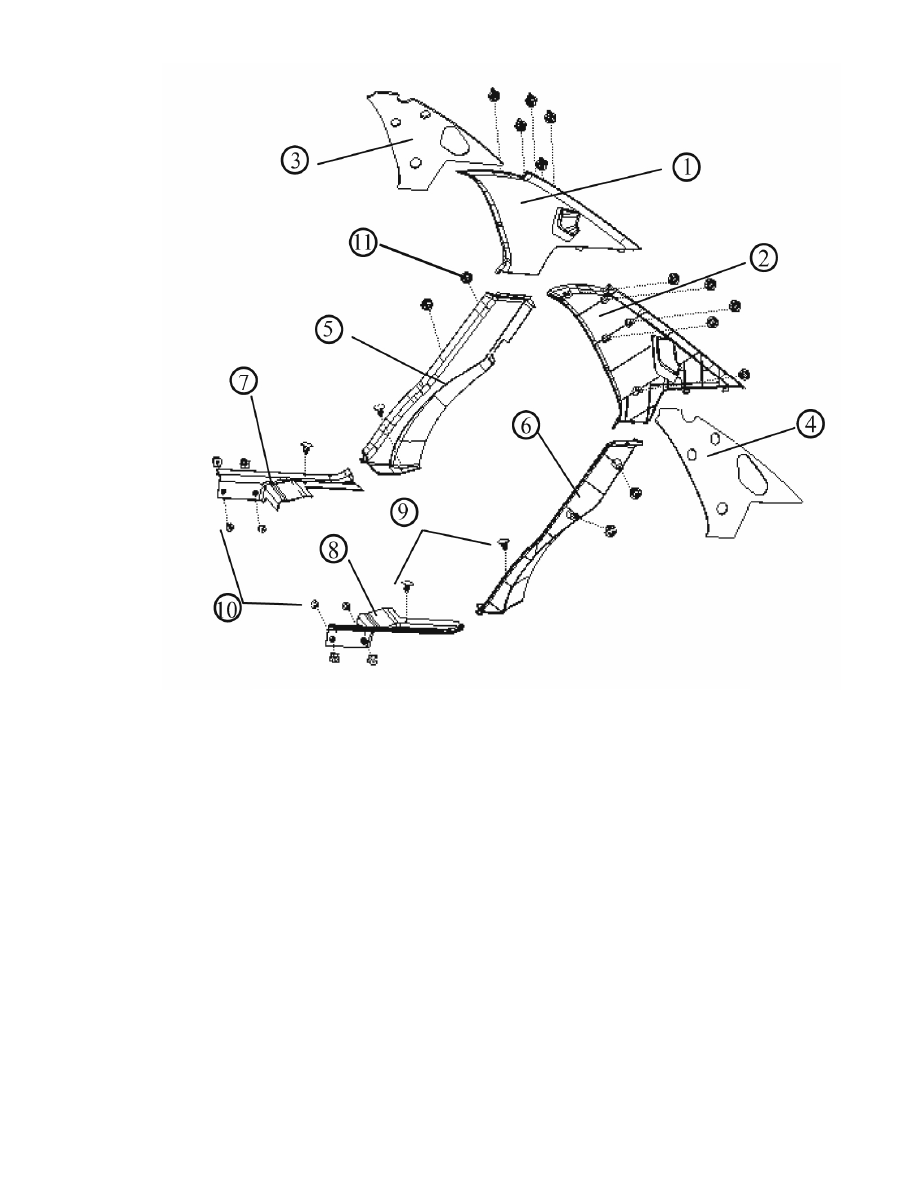

10.  Внутренние панели задних стоек.

1.Верхняя внутренняя панель правой задней стойки 2.Верхняя
внутренняя панель левой задней стойки 3.Верхняя внутренняя
звукоизоля-ция  правой  задней  стойки 4.Верхняя  внутренняя
звукоизоляция  левой  задней  стойки 5.Нижняя  внутренняя
панель  правой  задней  стойки 6.Нижняя  внутренняя  панель
левой  задней  стойки 7.Панель  проема  правой  двери 8.Панель
проема левой двери 9.E-зажим 10.Саморез 11.D-зажим.

(1) Снятие:

(a) Открутите  саморезы  крепления  панелей  проемов  дверей  и  нижних  внутренних

панелей задних стоек;

(b) Снимите верхние внутренние панели стоек;
(c) Снимите нижние внутренние панели стоек.

(2) Установка:

(a) Установите  внутренние  панели  задних  стоек  и  панели  проемов  задних  дверей  на

соответствующие места;

(b) Проверьте правильность установки и плотность прилегания панелей;
(c) Зафиксируйте панели проемов задних дверей при помощи саморезов.

268

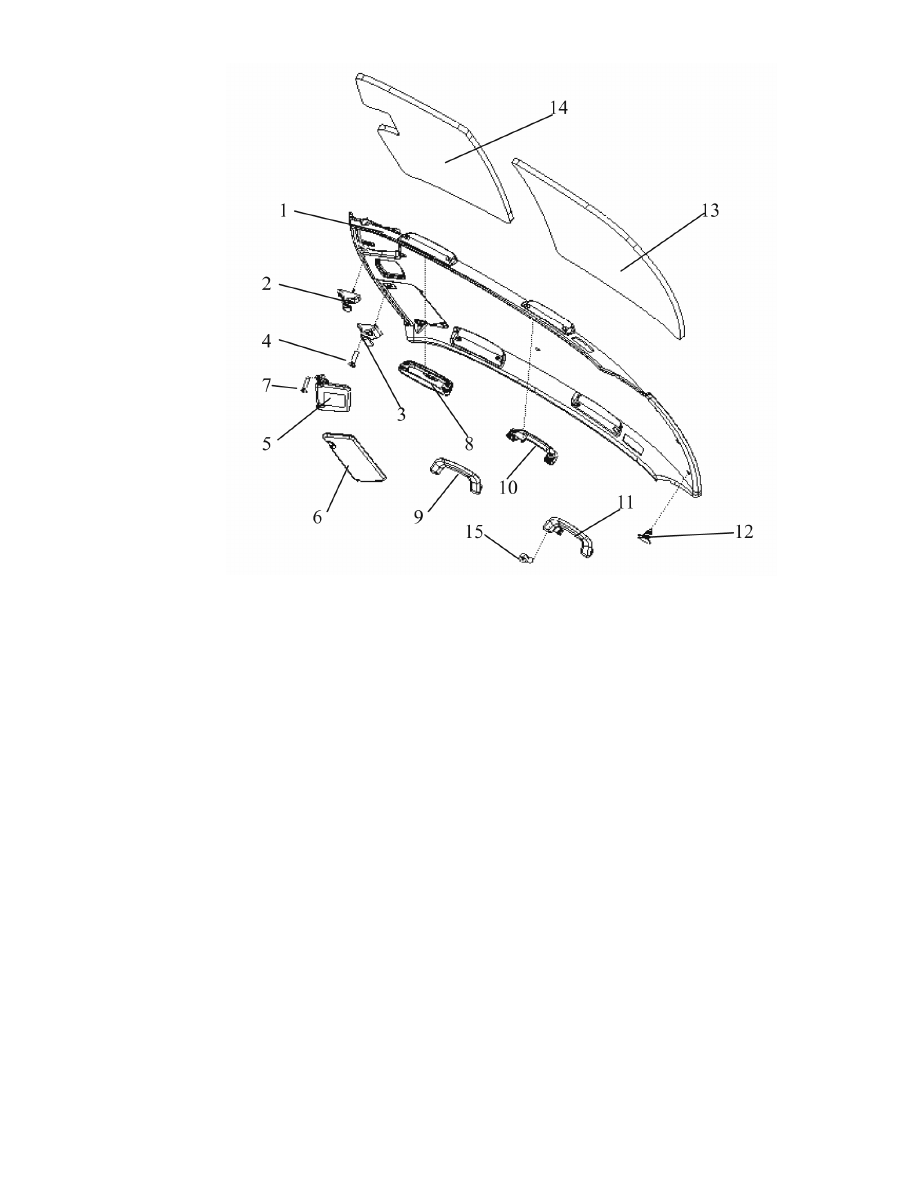

11.  Внутренние панели крыши.

1.Внутренняя панель крыши 2.Левый кронштейн солнцезащитного
козырька 3.Правый кронштейн солнцезащитного козырька 4.Винт
5.Левый  солнце-защитный  козырек 6.Правый  солнцезащитный
козырек 7.Винт 8.Отделение  для  очков 9.Правая  передняя  ручка
10.Левая  передняя  ручка 11.Правая  задняя  ручка 12.E-зажим
13.Задняя  термоизоляция  крыши 14.Передняя  термоизоляция
крыши 15.Винт

(1) Снятие:

(a) Снимите  ручки, лампы  салона, левую  и  правую  панели  передних  стоек, левую  и

правую панели центральной стоек, левую и правую панели задних стоек;

(b) Снимите  винты  крепления  левого  и  правого  солнцезащитного  козырька. Снимите

левый и правый солнцезащитные козырьки в сборе;

(c) Снимите  пластиковые  зажимы  крепления  панели  крыши  при  помощи  съемника.

Снимите разъем лампы потолка и панель потолка в сборе.

(2) Установка:

(a) Установите разъем плафона потолка и закрепите на кузове автомобиля. Зафиксируйте

внутреннюю панель крыши;

(b) Установите  ручки  в  соответствующее  положение  и  зафиксируйте  винтами,

установите заглушки;

(c) Установите  левый  и  правый  солнцезащитный  козырек  на  внутреннюю  панель

крыши  и  прикрепите  их  винтами  через  соответствующие  отверстия  к  кузову
автомобиля;

(d) Установите  левую / правую  панель  стоек «A»,  левую / правую  панель  стоек «B»,

левую / правую панель стоек «C».

269

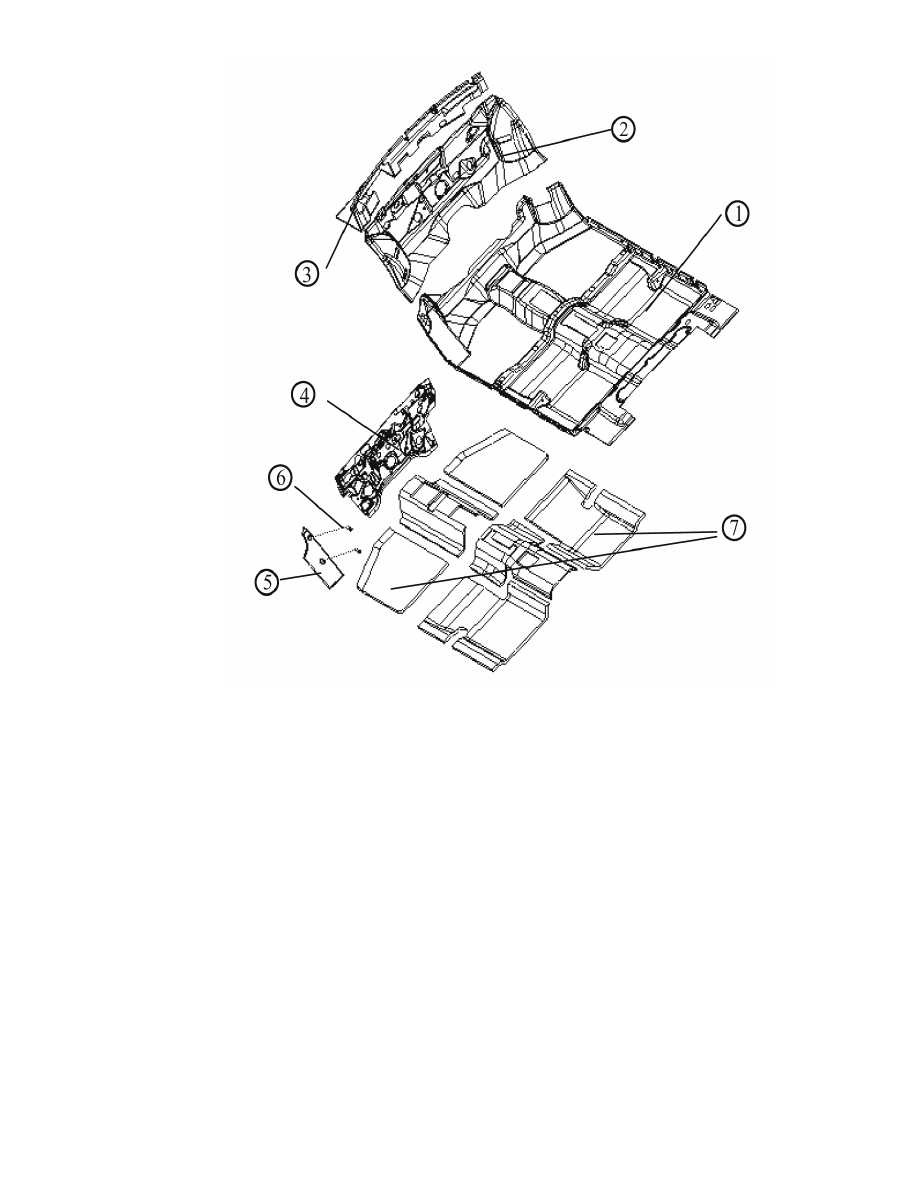

12.  Половое покрытие и шумоизоляция.

1.Мат  салона 2.Звукоизоляция  подкапотного  пространства
3.Верхняя звукоизоляция капота 4.Наружная термоизоляция
капота 5.Площадка

для

ноги 6.Винт

крепления

7.Шумоизоляция пола

(1) Снятие:

(a) Снимите передние и задние сиденья, порог левой и правой передней двери, нижнюю

панель  правой  передней  стойки, нижнюю  панель  левой  средней  стойки, правый
задний порог, левый задний порог, переднюю и заднюю дополнительные консоли;

(b) Снимите винты крепления площадки для ноги и снимите площадку;
(c) Снимите  нижнюю  шумоизоляцию, снимите  верхнюю  шумоизоляцию  и

теплоизоляцию.

(2) Установка:

(a) Установите  педаль  газа, тормоза  и  сцепления, механизм  управления  стояночным

тормозом на кузов автомобиля;

(b) Установите  половое  покрытие  салона. Покрытие  проемов  левой  и  правой  дверей,

нижнюю панель правой и левой задней стойки, порог правой и левой задней двери.
