Часть 2. Передняя подвеска

99

Часть 3. Регулировка передних колес.

1. Регулировка:

(1)  Проверьте шины;
(2)  Проверьте схождение колес;

Давление в шине

220 кПа

Схождение

C-D: 0±3 мм

Если  схождение  установлено  неправильно, необходимо  его  отрегулировать  при  помощи

рулевых тяг.

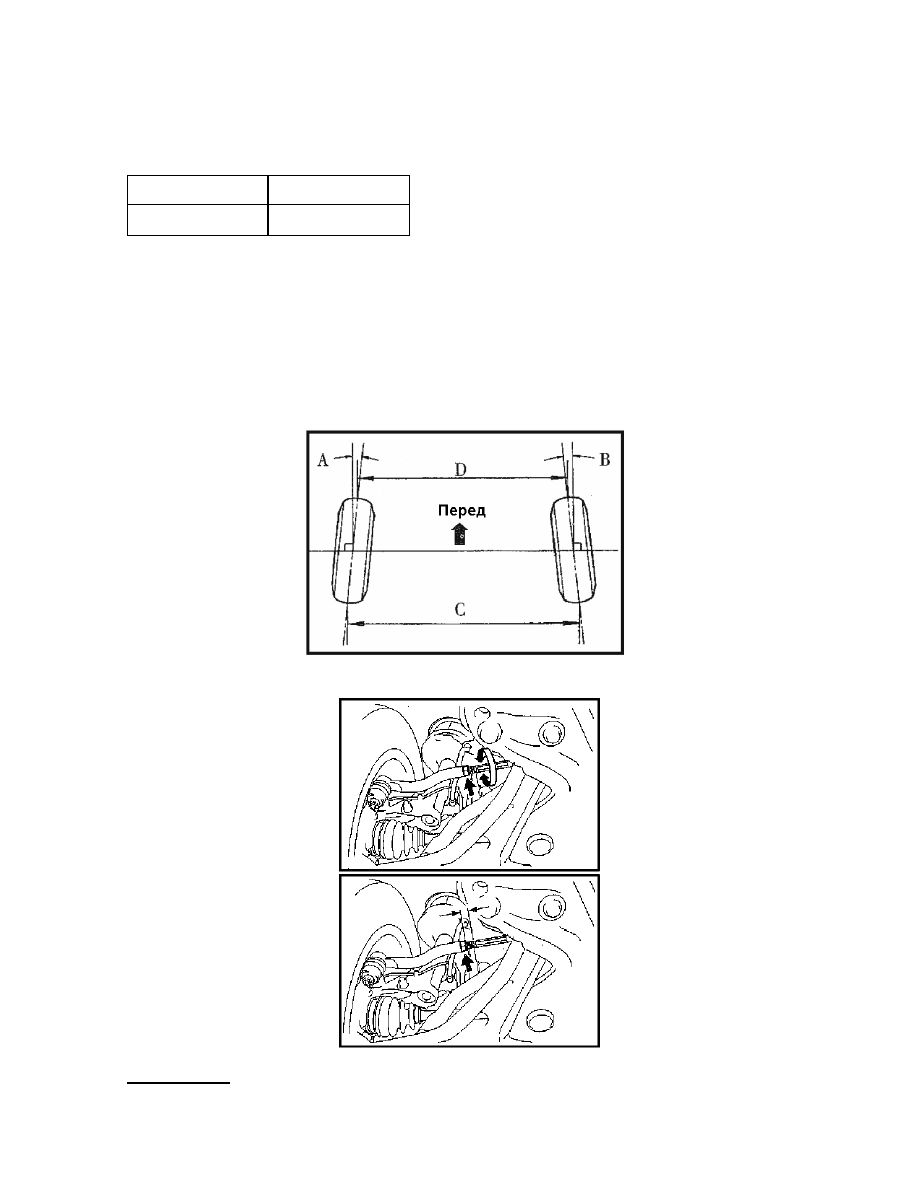

(3)  Регулировка схождения:

(a) Ослабьте гайки на наконечниках;
(b) Проворачивайте  левую  и  правую  рулевые  тяги  на  одинаковый  угол  в  одном  и  том  же

направлении.

Примечание: Отрегулировать  схождение  колес  необходимо  до  указанного  значения.

Регулируйте схождение колес только обеими тягами.

100

(c)  Убедитесь  в  том, что  длина  правой  и  левой  тяги  одинакова. (Разница  должна

составлять не более 0.5 мм);

(d)  Затяните стопорные гайки рулевых тяг. Момент затяжки 45 - 50 Нм.

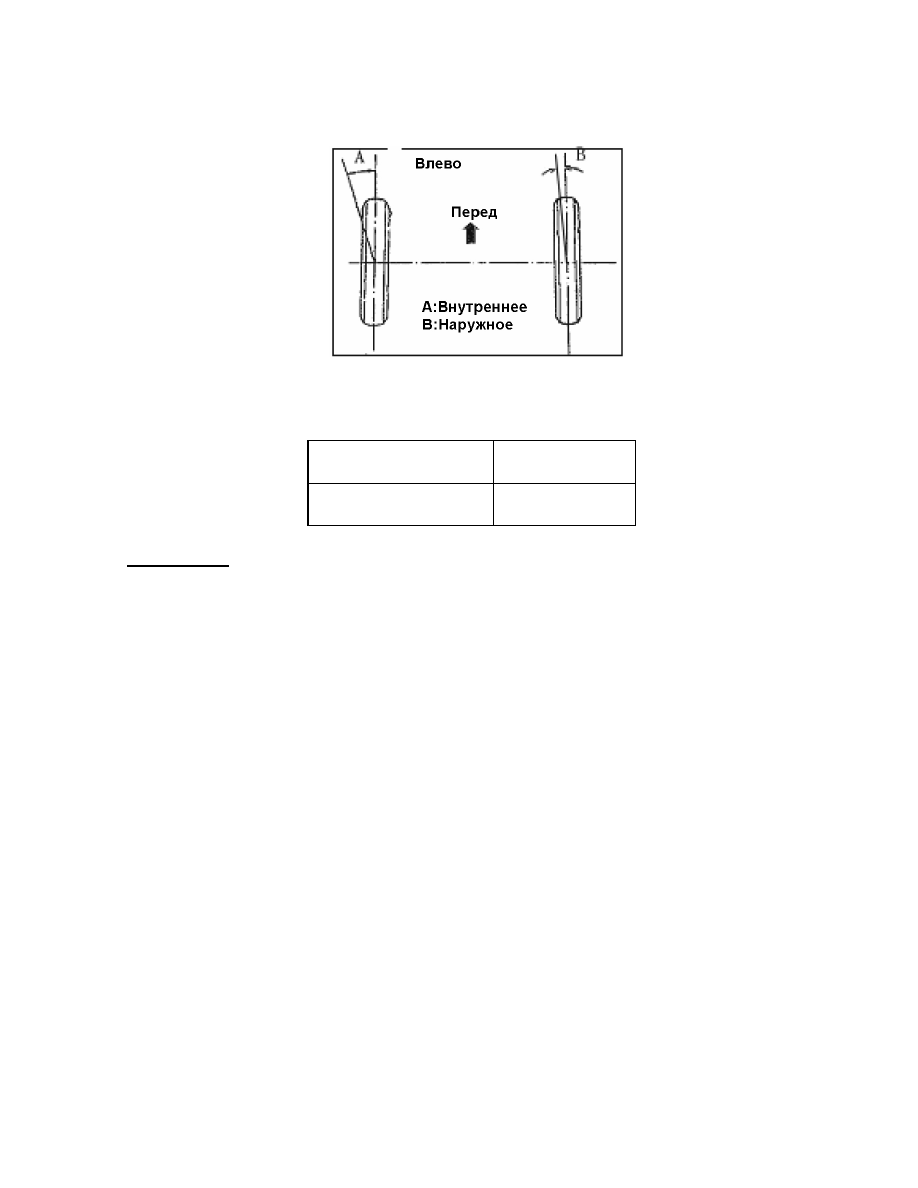

(4) Проверьте максимальный угол поворота передних колес. Поверните передние колеса до

упора на максимальный угол. Угол поворота:

Угол поворота
внутреннего колеса

37.6°

Угол поворота
наружного колеса

33.3°

Примечание: Если угол поворота колеса меньше, чем указанное значение, то проверьте  длину

правого и левого наконечника рулевой тяги.

101

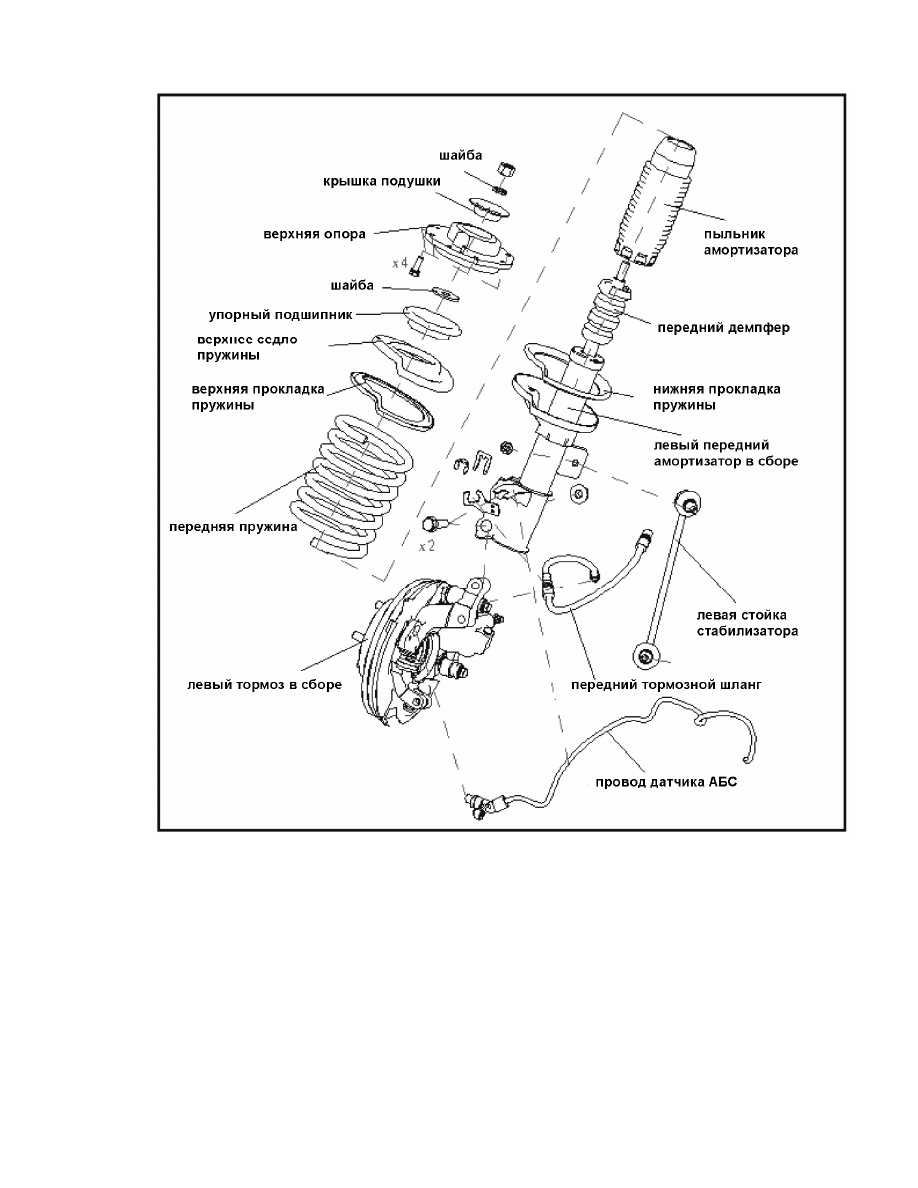

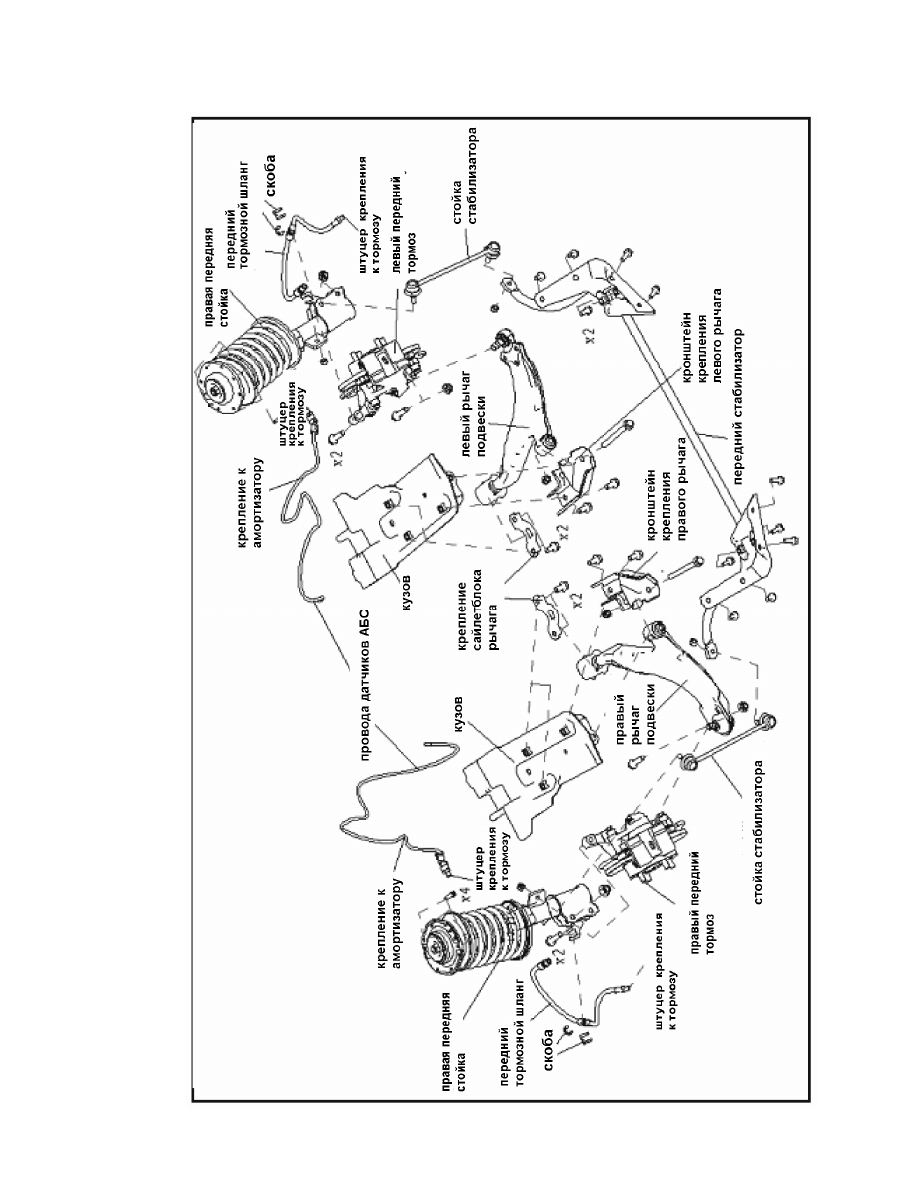

Часть 4. Передняя стойка

1. Замена:

(1) Снимите переднее колесо;
(2) Снимите  датчики  АБС  с  поворотного  кулака. Отсоедините  провода  датчика  от

кронштейна на переднем амортизаторе;
