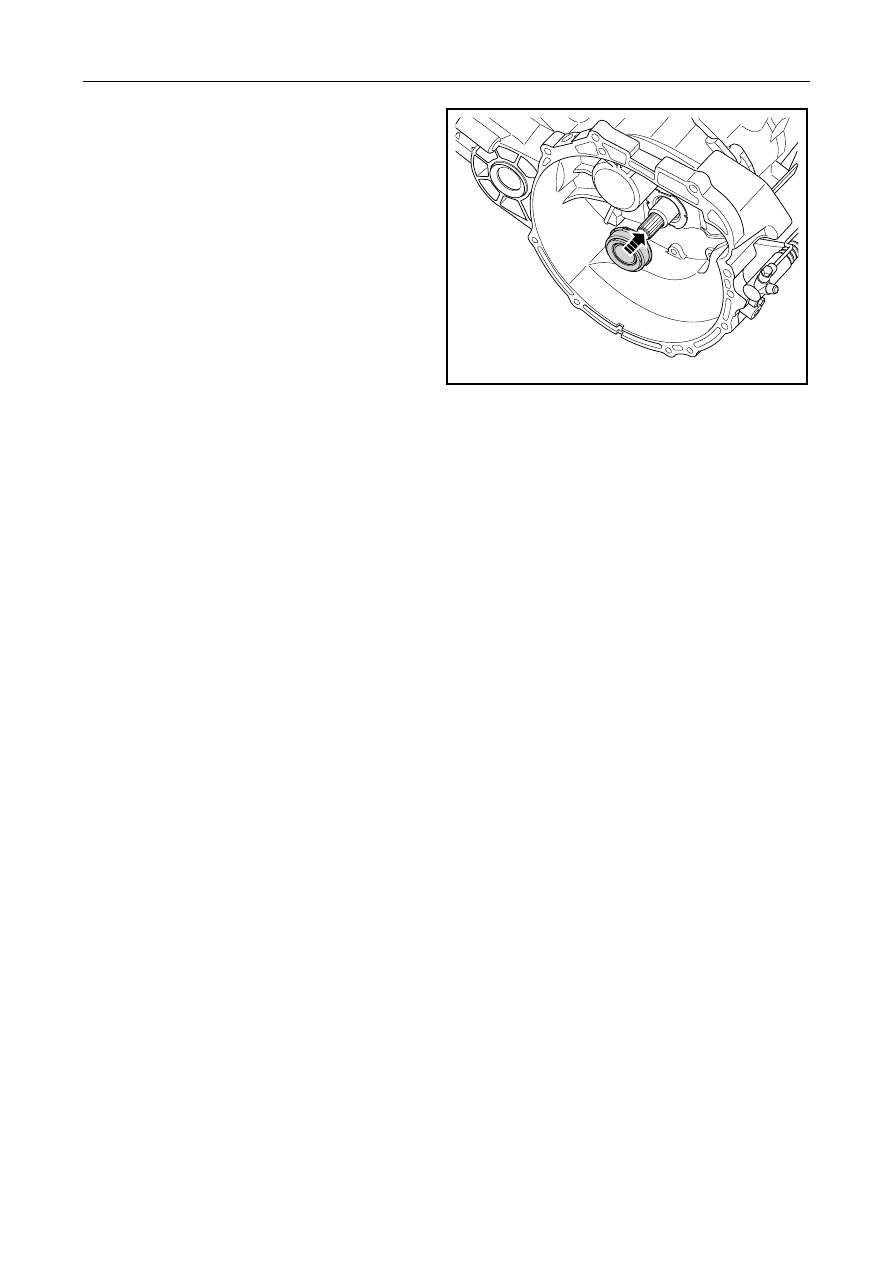

2.  Install the release bearing on the transmission

input shaft.

3. Install

the

transmission assembly

4.  Install the engine lower guard plate



GC03-0001c



1103




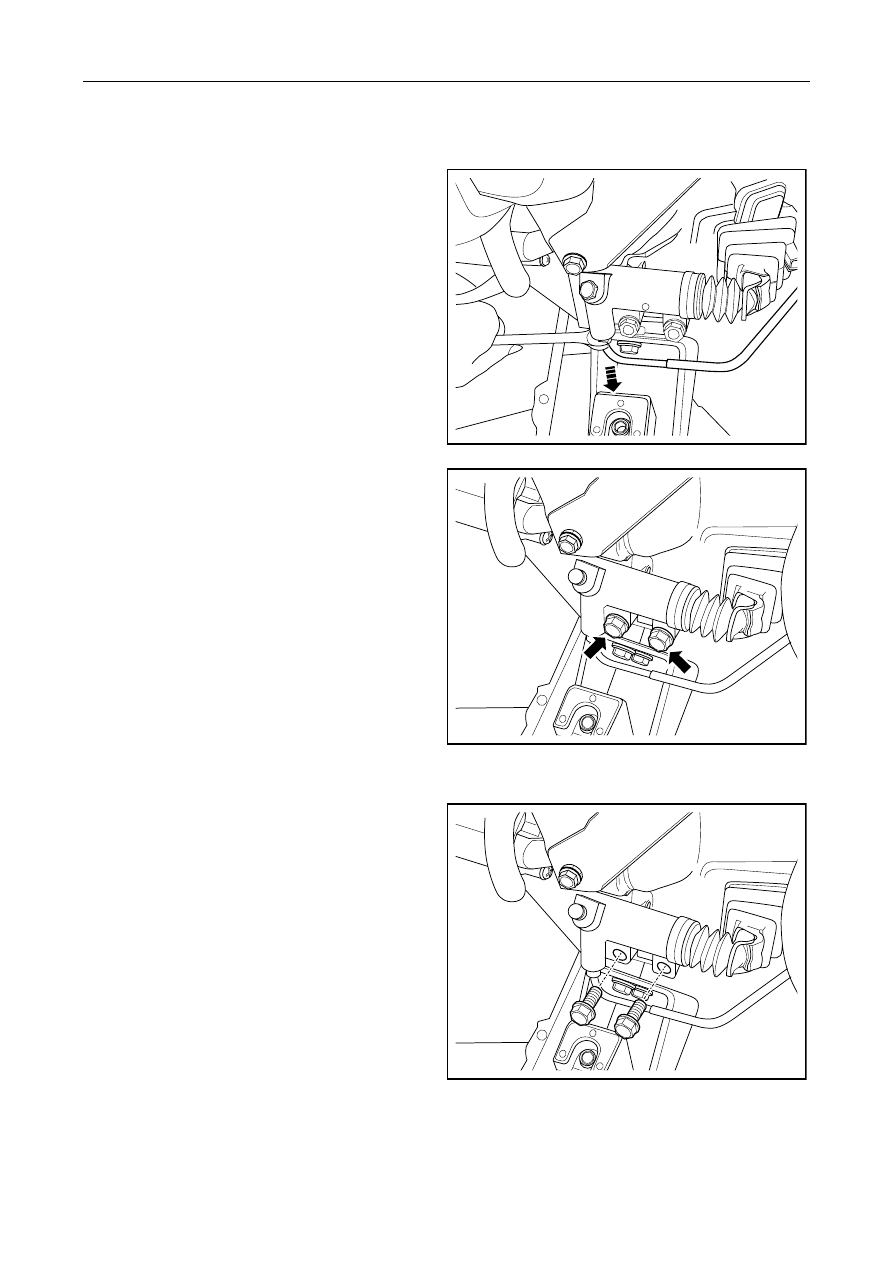

3.2.6.7 Clutch slave pump replacement

Dismantle procedure

1.  Dismantle the bolts and disconnect the oil pipe

from the clutch slave pump.



GC03-0018b

2.  Dismantle fixing bolt of clutch slave pump and

take off the clutch slave pump.



GC03-0019b

Installation procedure::

1.  Connect the clutch slave pump to the

transmission housing and tighten the bolts.

Torque: 20N.m(Metric). 14.8 lb-ft(English system)

2.  Connect the clutch oil pipe to the clutch slave

pump and tighten the bolts.

Torque: 10N.m(Metric) 7.4 lb-ft(English system)

3.  Apply lubrication grease onto the rod joints, pay

attention not to making the dust proof sleeve
dirty.

4.  Hydraulic clutch exhaust.

5.  Adjust the clutch pedal.

6.  Fill brake fluid to the fluid reservoir maximum

mark.

GC03-0020b



1104






3.2.7 Special tools and equipment

3.2.7.1 Special tools list

S/N Illustration

Tool

No.

Description

1

GC01-2002b

GL301-017



GL301-017

Clutch assembly tool



1105




3.3 V5A1C Manual transmission

3.3.1 Specifications

3.3.1.1 Fastener specifications

Torque range

Fastener name

N.m ( Metric system)

English system (lb-ft)

Mounting bolt for lower cover

6.9

5.1

Interlock plate bolt

30

22.1

Mounting bolt forclutch housing  － transmission

housing

44 32.5

Mounting bolt for clutch release bearing retainer

9.8

7.2

Mounting bolt for controller housing

18

13.3

Mounting bolt for gear shift bracket

18

13.3

Mounting bolt for speedometer gear

3.9

2.9

Mounting bolt for retainer bracket

22

16.2

Mounting bolt for selector

18

13.3

Mounting nut for selector

11

8.1

Mounting bolt for differential drive gear

132

97.4

Reverse lamp switch

32

23.6

Main bearing cap retaining bolt

18

13.3

Lifting spring components

32

23.6

Reverse intermediate gear    shaft mounting bolt

48

35.4

Mounting bolt for swing limiter bracket

69

50.9
