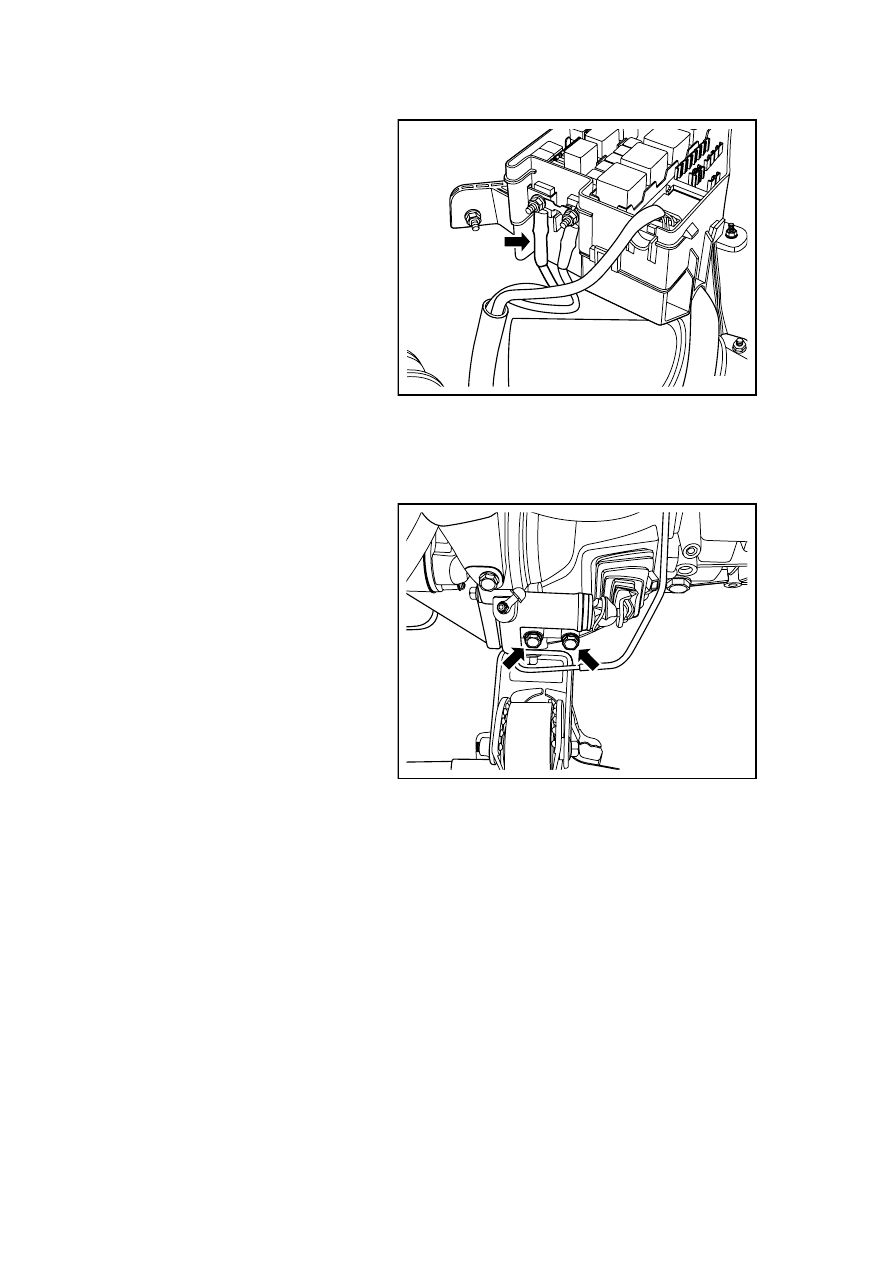

18. Connect the engine wiring

harness to the engine cabin
junction box connecting cables
and connectors.

19.  Install fixing bolts of clutch slave

cylinder.

Torque :20Nm (Metric) 14 .  8lb-ft
(English system)

20.  Install and tighten the fixing bolts

of clutch oil pipe bracket.

Torque:10Nm(Metric) 7.4lb-ft(English
system)

21. Install the vacuum booster

vacuum tubes.

22.  Install the radiator inlet and outlet

pipes.

NL02-0181b

23.  Install radiator water outlet pipe.

24. Install the intake main pipe

assembly.

25.

Install the air-conditioning
compressor high and low
pressure connecting pipes.

Torque :18Nm (Metric) 13 . 3lb-ft
(English system)

26. Connect the front and rear

oxygen sensor harness
connectors.

27.  Connect the engine control unit

and engine harness to the
instrument panel harness
connectors.

28.  Install grove box of instrument

desk .

29.  Install battery and bottom plate.

30. Install the Coolant Recovery

Reservoir.

31.  Fill engine coolant.

32.

Fill the air-conditioning
refrigerant .

33. Connect the battery negative

cable .

NL02-0180b

1015

2.13.8.14 Replacement of Cylinder Hood Assembly

Dismantlement Procedure

1.  Disconnect the battery negative electrode cable.  Refer to 2.11.8.1 Battery Disconnection.

2.  Dismantle the plastic shield of engine.  Refer to 2.13.8.1 Replacement of Plastic Shield of

Engine.

3.  Refer to 2.29.8.1 Engine Coolant Discharge and Filling to discharge the engine coolant.

4.  Refer to "Replacement of Throttle Body Assembly" to dismantle the throttle body.

5.  Refer to 2.13.8.6 "Replacement of Intake Manifold Assembly" to dismantle the intake

manifold assembly.

6.  For dismantlement of the exhaust manifold, see "2.7.6.1 Replacement of Exhaust Manifold".

7.  Dismantle ignition coil and ignition guide wire.  refer to“2 . 10 . 8 . 3 ignitioncoil

replacement ” .

8.  Refer to 2.13.8.2 "Replacement of Cylinder Hood Cover" to dismantle the cylinder hood

cover.

9.  Refer to 2.13.8.3 "Replacement of Drive Belt" to dismantle the drive belt.

10.  Dismantle the engine mounting. Refer to 2.13.8.7 Replacement of Engine Mount.

11.  Refer to 2.13.8.10 "Replacement

of Timing Chain Cover" to
dismantle the timing chain cover.

12.  Refer to 2.13.8.10 "Replacement

of Timing Chain" to dismantle
the timing chain.

13.  Refer to 2.2.8.2 “Replacement of

Fuel Injector” to dismantle the
fuel distributing pipe assembly.

14.  Refer to 2.2.8.6 "Replacement of

temperature sensor of engine
coolant" to disconnect the
temperature sensor of engine
coolant harness connector.

15.  Refer to 2.10.8.1 "Replacement

of Camshaft Position Sensor" to
dismantle camshaft position
sensor.

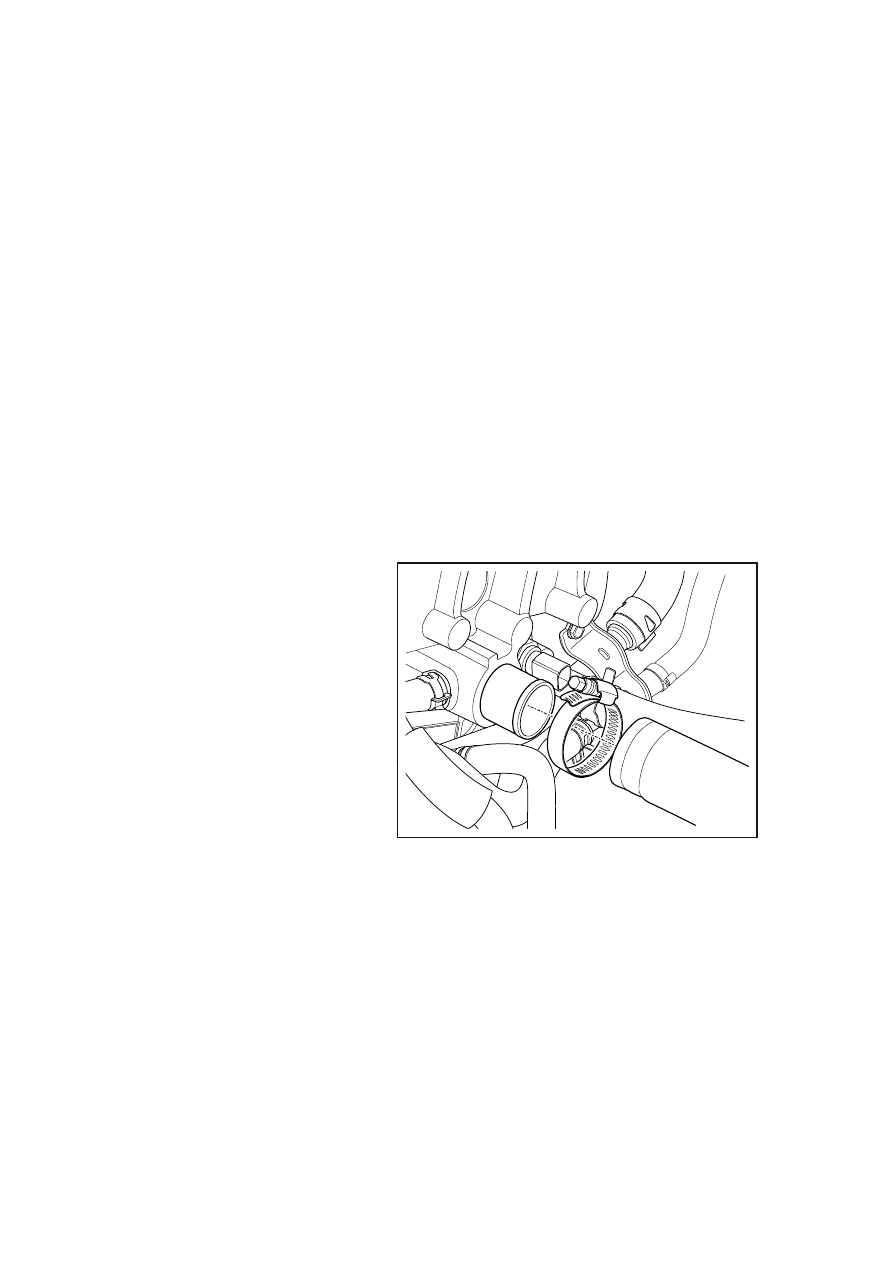

16.

For dismantling of VVT
electromagnetic valve, refer to
"2.2.8.4VVT Replacement of
electromagnetic valve and
cleaning of electromagnetic valve
filter element".

FE02-0187b

1016

17.  Refer to 2.13.8.12 “Replacement

of Camshaft” to dismantle the
camshaft.

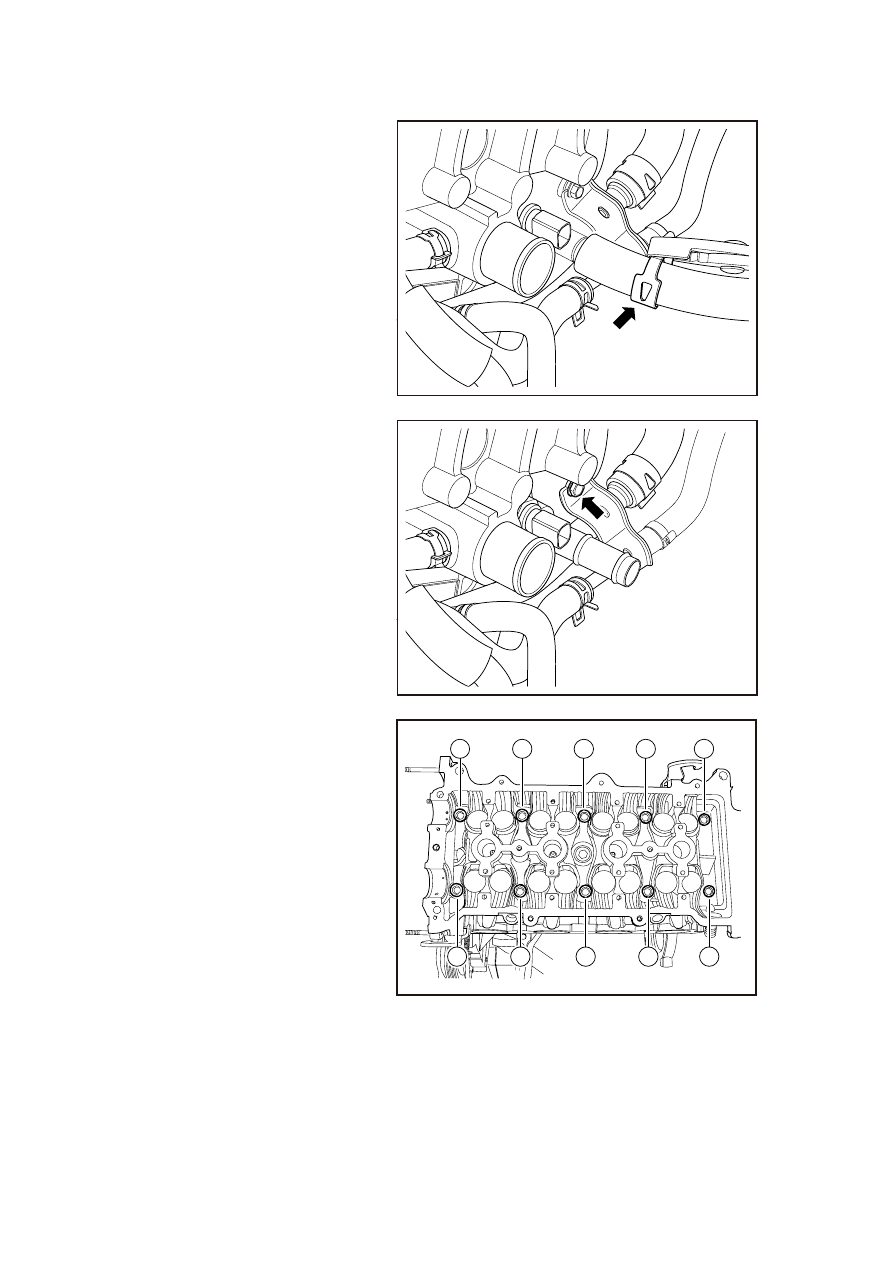

18. Dismantle the radiator inlet

pipes.

19.  Dismantle the warm water pipe

for the heater tank.

FE02-0188b

20. Dismantle the fixing bolts of

small cycle pipes cylinder head.

FE02-0189b

21. Dismantle the cylinder hood

bolts according to the sequence
in the figure.

Note: When the engine is hot, it is
prohibited to dismantle the cylinder
hood, as this will cause the cylinder
hood distortion.

1

7

9

6

4

3

5

10

8

2

FE02-0190b

1017

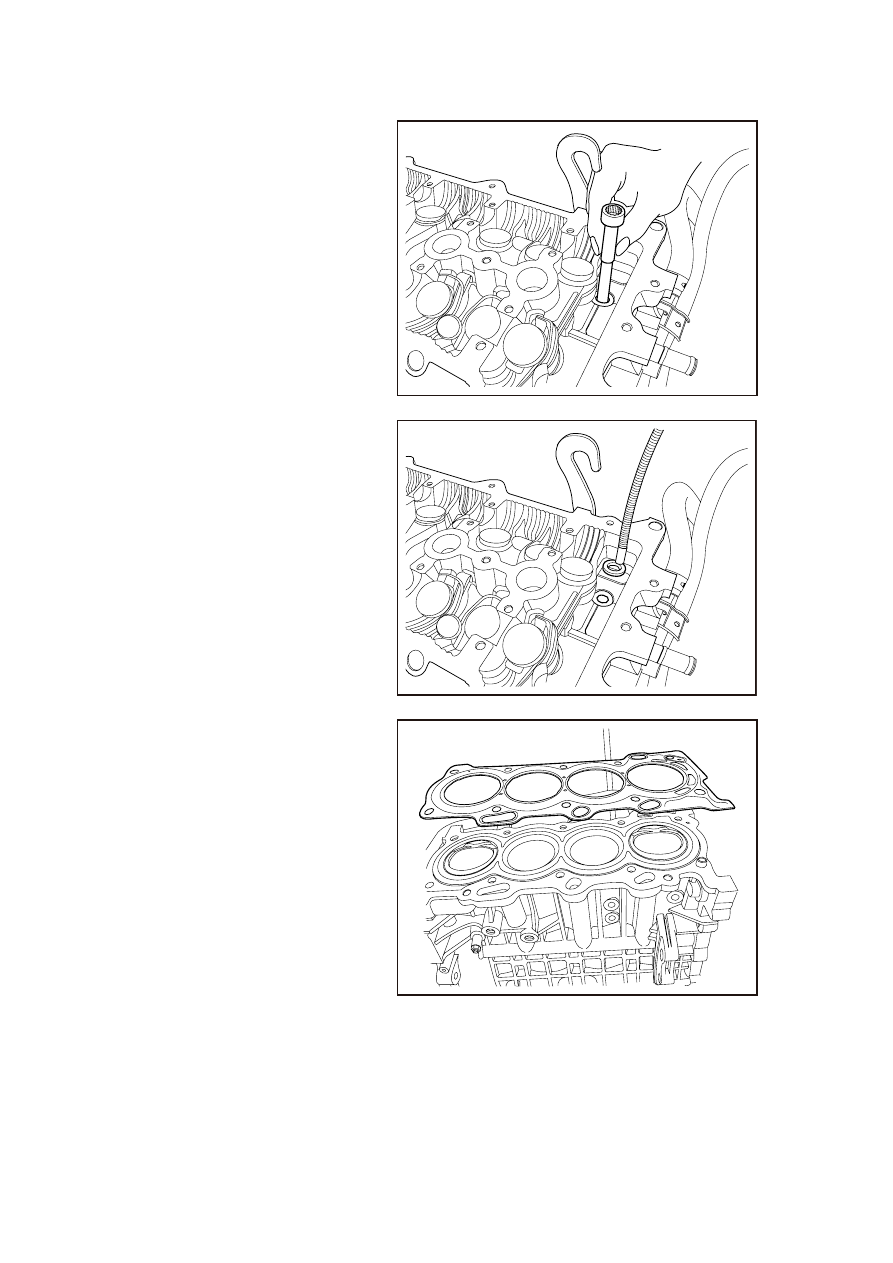

22.  Remove the cylinder hood bolts.

Note: Due to confined space, cylinder
head bolts and bolt gaskets can not
be removed together.

FE02-0191b

23.  Remove the cylinder hood bolt

gasket with a magnetic stick.

FE02-0192b

24. Dismantle the cylinder hood

gasket.

FE02-0193b
