192

Обслуживание

Самостоятельное обслуживание

Внешний осмотр батареи

прижимная

пластина

муфта

провод массы

b) Если клеммы ослаблены, затяните зажимные гайки, не прилагая чрез-

мерного усилия.

с) Затяните крепления до указанного момента, не прилагая чрезмерного

усилия, чтобы не повредить батарею.

Примечание

●   Перед  проведением  технического  обслуживания  убедитесь

  в  том,

что двигатель и дополнительное электрооборудование отключены.

●

При осмотре батареи сначала отсоедините провод заземления. При

установке батареи провод заземления подключают в последнюю оче-

редь.

●

Будьте осторожны при работе с инструментами, чтобы не вызвать ко-

роткое замыкание.

Меры предосторожности при зарядке батареи:

1. При зарядке аккумуляторной батареи на машине минусовой кабель дол-

жен быть отсоединен.

2. При подсоединении кабелей зарядного устройства оно должно быть вы-

ключено.

Примечание

●

Запрещается заряжать батарею при работающем двигателе. Все до-

полнительное оборудование также должно быть отключено.

Проверьте батарею на предмет кор-

розии,  ослабленных  контактов,  тре-

щин, ослабления крепления.

a)  Удалите  следы  коррозии  теплой

водой, смешанной с содой.

Во  избежание  дальнейшего  образо-

вания коррозии нанесите на клеммы

батареи  небольшое  количество  ва-

зелина.



193

Обслуживание

Самостоятельное обслуживание

Проверка плавких предохранителей

Если не работает головной свет или

другие  электронные  компоненты,

проверьте  плавкие  предохранители.

Сгоревшие  предохранители  долж-

ны  быть  заменены.  См.  "Положение

плавких предохранителей".

Выключите  зажигание  и  дополни-

тельное  оборудование.  Выньте  пре-

дохранители, которые могут быть не-

исправными, и осмотрите их.

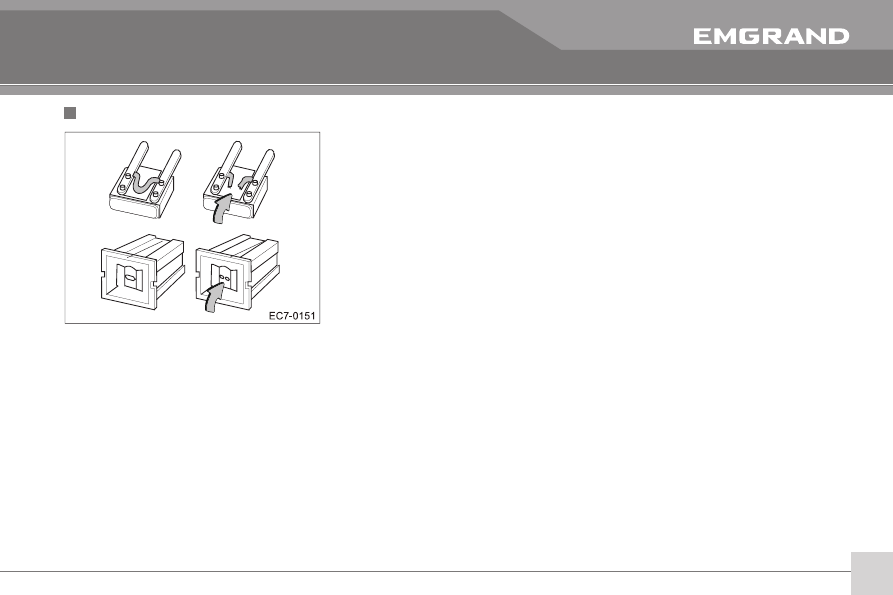

Найдите неисправный предохранитель. Название каждого предохраните-

ля нанесено на крышку блока плавких предохранителей. Для извлечения

плавких предохранителей используйте специальное приспособление.

Если сложно определить, сгорел ли предохранитель, замените тот, кото-

рый может быть неисправным, на исправный.

Если предохранитель сгорел, замените его новым.

При замене используйте предохранители с аналогичным номиналом, ука-

занным на крышке блока плавких предохранителей.

В экстренных случаях, когда нет в наличии запасных предохранителей, ис-

пользуйте предохранители "CIG" (прикуривателя) и "A/C" (кондиционера),

так как они не влияют на эксплуатацию автомобиля.

В  отсутствии  предохранителей  равного  номинала  могут  использоваться

предохранители  с  меньшим  номиналом.  Но  предпочтительно  устанав-

ливать предохранители с равным номиналом, так как предохранители с

меньшим номиналом могут снова сгореть, хотя это не говорит о неисправ-

ности автомобиля. Установите предохранители с необходимым номиналом

в ближайшее время. Если сила тока ниже номинальной, предохранители

могут перегореть, что не указывает на какую-либо проблему. Приобретите

и установите предохранитель необходимого номинала.

Рекомендуется иметь комплект запасных предохранителей.

Если новый предохранитель перегорел сразу после установки, это может

указывать на неисправность электрической системы. Обратитесь в авто-

ризованный сервисный центр Geely.

194

Обслуживание

Самостоятельное обслуживание

На данном автомобиле предохранители размещаются в моторном отсеке

слева и в панели приборов, как показано на рисунке. При замене исполь-

зуйте аналогичные предохранители.



 Внимание

●

Запрещено устанавливать плавкие предохранители с более высоким

номиналом или другие предметы, так как это может привести к выходу

из строя электросистемы и возгоранию.



195

Обслуживание

Самостоятельное обслуживание

Запасные

предохранители

(5A и 10A)

Пинцет для

предохра-

нителей

Отсек двигателя

№

Предохранитель

Тип

F01

Задний λ-зонд

5A

F02

Передний λ-зонд

5A

F03

Двигатель

30A

F04

Стартер

30A

F05

Генератор

10A

F06

Правая лампа

ближнего света

10A

F07

Правая лампа

дальнего света

10A

F08

Левая лампа

ближнего света

10A

F09

Стеклоподъемники

30A

F10

Батарея

60A

F11

AM1

30A

F12

Двигатель

10A

F13

Дневные ходовые

огни

15A

F14

Топливный насос

15A

F15

–

15A

№

Предохранитель

Тип

F16

Левая лампа

дальнего света

10A

F17

Генератор

100A

F18

Передняя противоту-

манная фара

15A

F19

Система ABS

25A

F20

–

25A

F21

Подогрев сиденья

15A

F22

–

30A

F23

AM2

30A

F24

Электрический

вентилятор охлажде-

ния двигателя

40A

F25

Электрорегулировки

сиденья

30A

F26

Обогрев заднего

стекла

30A

F27

Батарея

60A

F28

Батарея IG1

40A

F29

Вентилятор

40A

F30

Система ABS

40A
