350

Кресло--Заднее кресло
(фиксированного типа)



Заднее кресло
(фиксированного типа)
Ремонт



Совет:  При  сборке  используйте  обратную  разборке
последовательность.  По  отдельным  элементам
имеются дополнительные указания.

1. Снимите подушку заднего кресла.

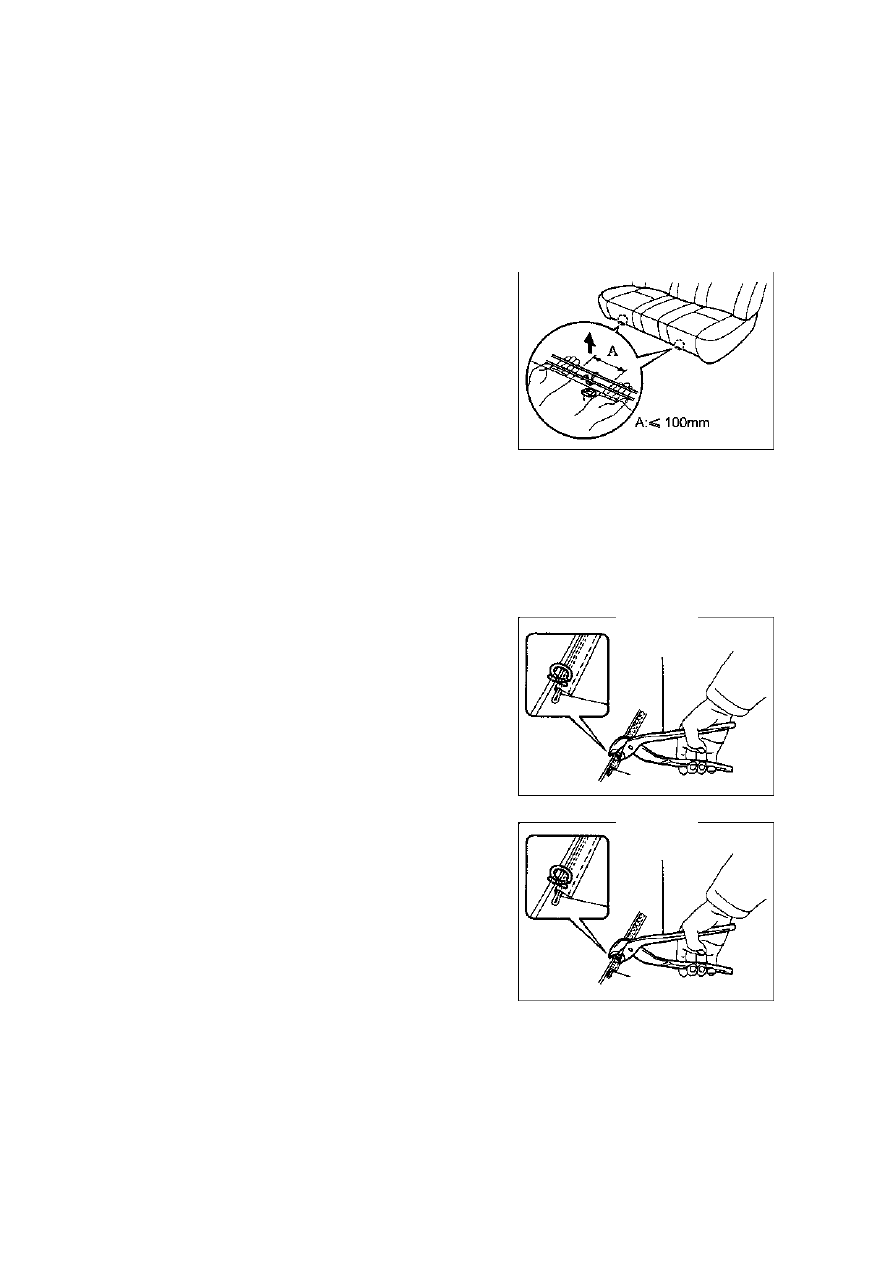

Потяните подушку заднего кресла вперед и снимите ее
(рис.832).
Примечание:  при  разборке  необходимо  держать
скобу  за  две  стороны  зажима,  затем  тянуть  вперед
во избежание разрушения.

2. Снимите спинку заднего кресла [68010076]

Снимите 3 болта и спинку заднего кресла.

3. Снимите подголовники заднего кресла [68010077]
4. Снимите внешний чехол спинки.



(a) Снимите скобу подголовника.
(b) Снимите зажим и внешний чехол спинки с прокладкой.

5. Снимите чехол подушки заднего кресла.

Снимите зажим и чехол подушки с прокладкой.

6. Установите чехол подушки заднего кресла.

При  помощи  нового  зажима  установите  чехол  подушки
заднего кресла с прокладкой (рис.833).
Совет: Не повредите и не загрязните подушку.
При установке зажима не повредите чехол.

7. Установите внешний чехол спинки.

При  помощи  нового  зажима  установите  чехол  спинки
заднего кресла с прокладкой (рис.834).
Совет: Не повредите и не загрязните подушку.
При установке зажима не повредите чехол.

8.  Установите спинку заднего кресла [68010076]

Момент затяжки: 8.0  Нм



Щипцы



Щипцы



Рис.832.

Рис.833.

Рис.834.



351

Противоугонная система и центральный замок--Центральный замок



Противоугонная система и центральный
замок



Центральный замок

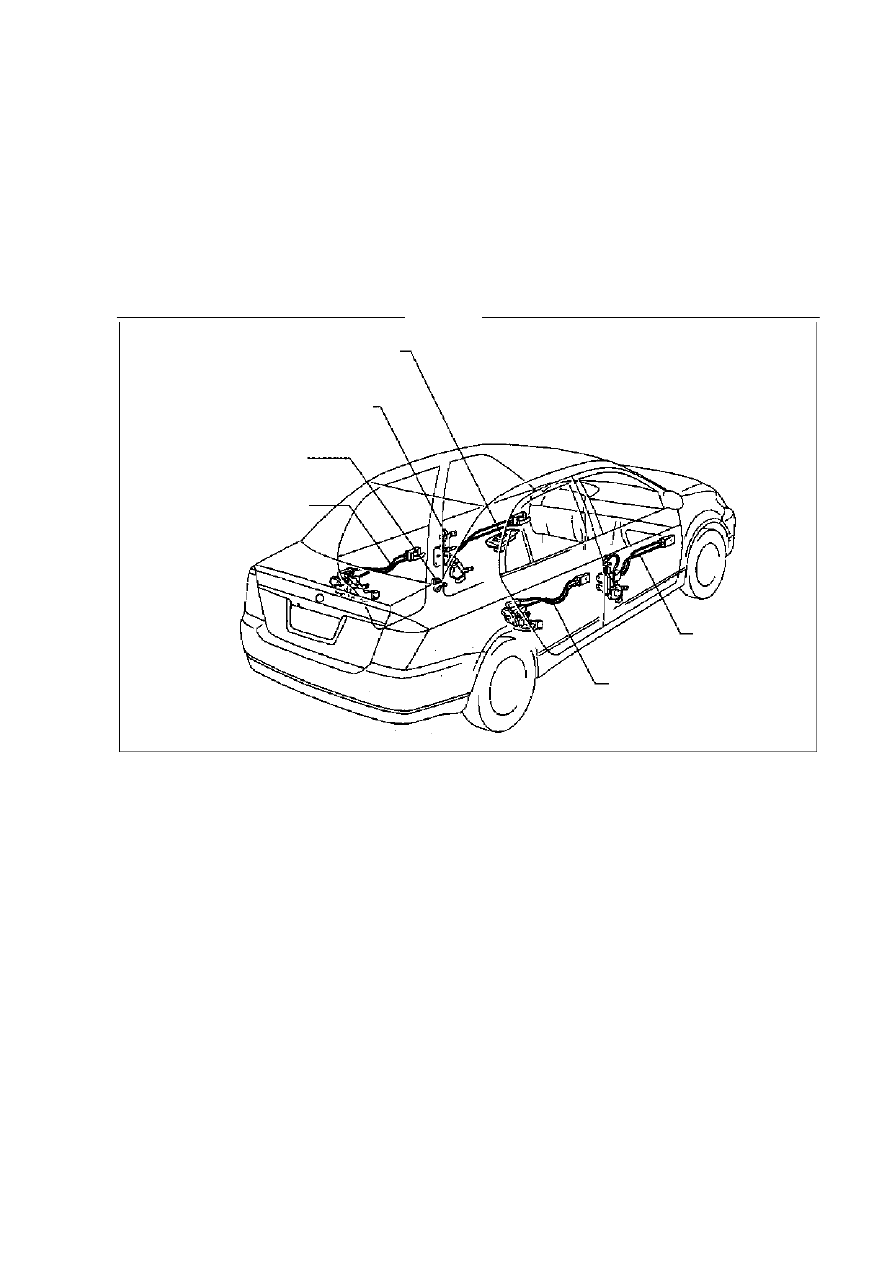

Положение компонентов (для справки)





Проверка на автомобиле



1. Базовая проверка центрального замка.

(a) Нажмите центральный переключатель в сторону блокировки и проверьте блокировку всех

дверей, затем нажмите в сторону разблокировку и проверьте открывание всех дверей.

(b) Вставьте ключ в замок и поверните его против часовой стрелки, и проверьте блокировку всех

дверей; затем поверните ключ по часовой стрелке, и проверьте открывание всех дверей.

(c) Проверьте защиту ключа.

Примечание:  При  проверке  защиты  ключа  откройте  окно  водителя  во  избежание
блокировки ключа в автомобиле.

(1) Вставьте ключ в переключатель зажигания.
(2) Откройте дверь и нажмите центральный переключатель водителя в сторону блокировки, в

это время замок не срабатывает.

(3) Откройте дверь и нажмите кнопку замка на двери водителя, в это время замок не

срабатывает.

(4) После нажатия кнопки замка вверх более 2 секунд, и блокировки двери водителя, когда

дверь закрыта и ключ не использовался для закрывания, все двери должны открываться
автоматически.

Переключатель  двери
(ручная работа)



Переключатель двери (ключ)

Переключатель света



Замок



Замок



Замок



Рис.835.



352

Противоугонная система и центральный замок--Центральный замок



(d) Проверьте функцию безопасности:

(1) При закрывании всех дверей откройте окно водителя для управления переключателем
снаружи автомобиля.
(2) Выньте  ключ,  откройте  дверь  водителя,  затем  закройте  ее  и  заблокируйте  без  ключа.  В

таком  случае  двери  не  должны  открываться  даже  при  нажимании  центрального
переключателя снаружи автомобиля.

(3) Выньте ключ и закройте замок ключом. В такой ситуации двери не должны открываться,

даже при вытягивании ручного замка двери снаружи автомобиля.

(4) Выньте  ключ,  и  заблокируйте  замок  при  помощи  пульта.  Двери  не  должны  открываться

при внешнем переключении замка двери в состояние блокировки (применимо только для
автомобилей с пультом).

Совет:
•  В следующей ситуации проверьте отмену безопасности.
•  Переключатель зажигания в положении ON.
•  Откройте ключом дверь водителя.
•  После переключения замка двери в сторону открытия вручную, центральный

переключатель нажимается в сторону открывания.

•  При помощи пульта откройте дверь (только для автомобилей с пультом).

2. Переключатель стеклоподъемника

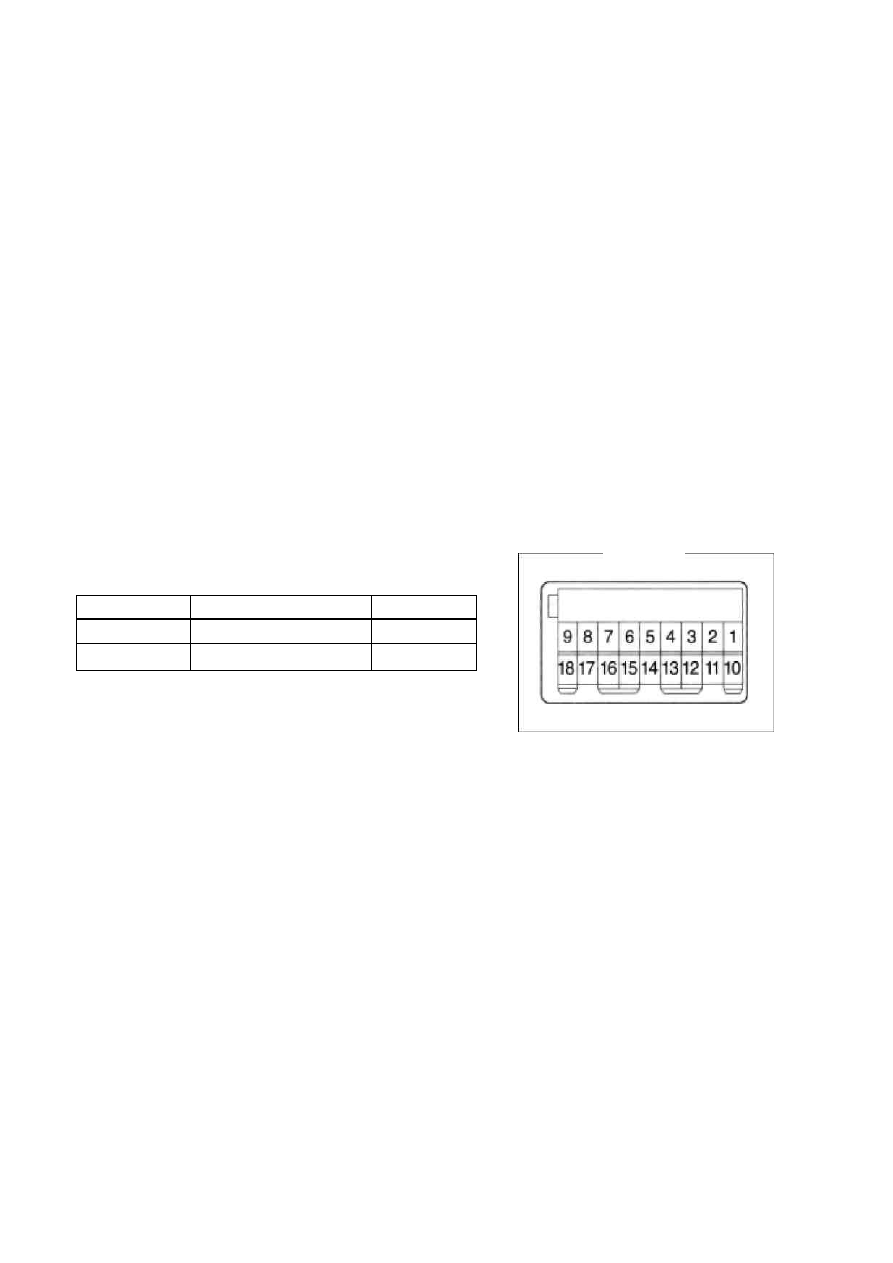

Проверьте проводимость переключателя (рис.836).



Положение



Контакты ампервольтметра



Состояние



ЗАКРЫТО



5-1 или 5-3



Проводимость

ОТКРЫТО



8-1 или 8-3



↑



3. Проверьте распределительную коробку.

(a) Проверьте предохранитель 25A DOOR.
(b) Проверьте реле.



(1) Снимите разъемы F, G, H и I коробки

инструментов.

(2) Проверьте напряжение и проводимость каждого

контакта.



Рис.836.



353

Противоугонная система и центральный замок--Центральный замок







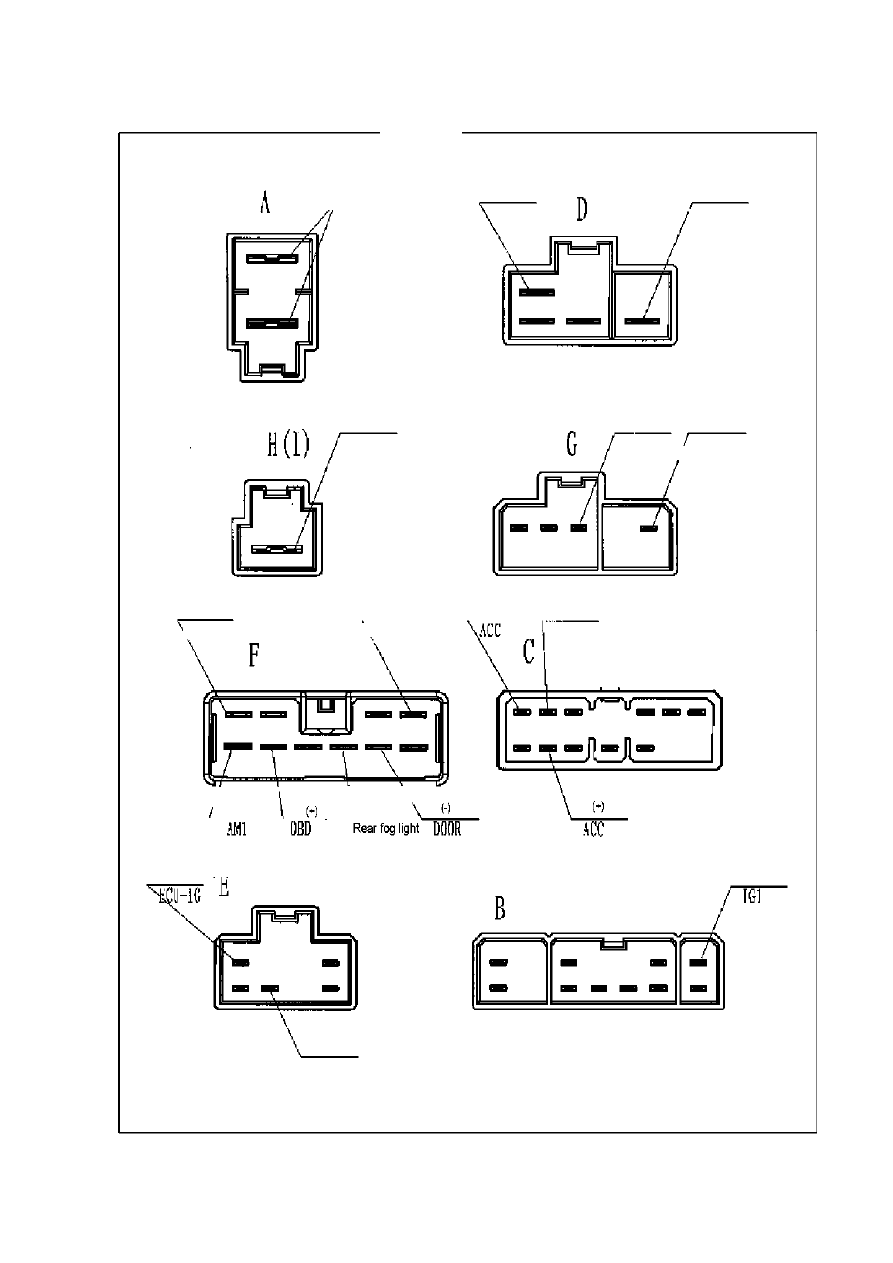

Заземление

Электропитание (+)

Электропитание (+)

Электролюк

Электропитание

(+)

Электропитание

(+)

Электропитание (-)

1G2 вход

1G2 выход

Электропитание (+)



Электропитание (+)Электропитание (+)Электропитание (+)



Стоп-сигнал

Противоугон

. Стеклоочиститель



Электропита

ние,

(+)



Электропита

ние

(+)



Электропитание



Электропитание

Электропитание



Электропитание (+)



Электропитание (+)

Инструмент



Рис.837.
