Кресло--Переднее кресло



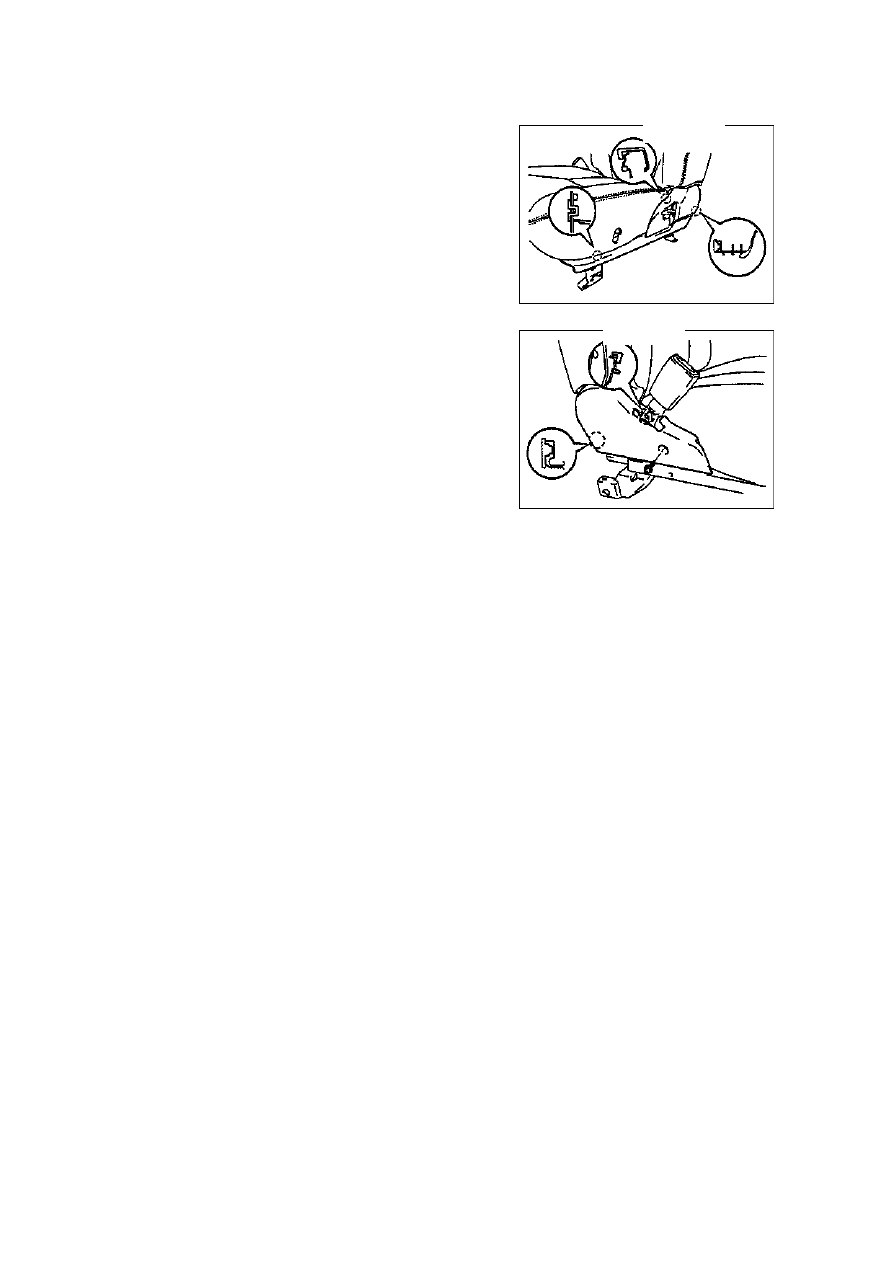

5. Снимите нижнюю крышку переднего кресла(рис.823).



6. Снимите внутреннюю крышку переднего кресла.



Снимите винт и внутреннюю крышку (рис.824).

7.  Снимите замок левого переднего ремня

безопасности [68010040] (рис.824).



(a) Обрежьте зажим.
(b) Снимите болт и левый/правый замок ремня
безопасности.

8.  Снимите спинку кресла.

(a) Снимите зажим.
(b) Поверните крышку спинки и снимите зажим.
(c) Снимите 4 болта и спинку кресла.

9.  Снимите внешнюю крышку спинки кресла.

(a) Снимите скобу подголовника.
(b) Снимите зажим и рычаг регулировки опоры поясницы.
(c) Снимите зажим и наружную крышку спинки с прокладкой.
(d) Снимите зажим, затем снимите внешнюю крышку спинки с прокладкой.
(e) Снимите 2 винта и рычаг опоры поясницы.

10. Снимите внешнюю крышку рамы кресла.

(a) Снимите зажим, затем внешнюю крышку спинки с прокладкой.
(b) Снимите зажим, затем снимите внешнюю крышку спинки с прокладкой.



11. Снимите скобу прокладки кресла.
12. Снимите рычаг регулировки горизонтального положения кресла.

При помощи отвертки снимите рычаг регулировки.
Совет: при использовании отвертки, оберните ее пленкой.

13. Установите скобу прокладки кресла.

4 болтами установите скобу прокладки кресла на блок регулировки.
Момент затяжки: 20 Нм

14. Установите внешнюю крышку прокладки кресла.

(a) При помощи новых зажимов установите крышку.



Рис.823.

Рис.824.



347

Кресло--Переднее кресло

(b) При помощи нового зажима установите прокладку

кресла на скобу (рис.825).
Совет:
•  Не повредите и не загрязните крышку прокладки

кресла.

•  При установке зажима не повредите внешнюю

крышку.

15. Установите внешнюю крышку спинки (рис.826).

(a) При помощи нового зажима установите внешнюю крышку

спинки.

(b) При помощи нового зажима установите спинку кресла в

скобу.
Совет:
•  Не повредите и не загрязните крышку прокладки

кресла.

•  При установке зажима не повредите внешнюю

крышку.

16. Установите спинку кресла.

(a) Установите спинку кресла 4 болтами.

Момент затяжки: 45 Нм

(b) Поверните крышку спинки для установки зажима.
(c) Установите зажим.

17. Установите замок  левого переднего ремня безопасности [68010040]

(a) При помощи болта установите замок левого переднего ремня безопасности.

Момент затяжки: 42 Нм

(b) Установите зажим.

18. Установите кресло водителя.

(a) Установите кресло водителя.

Примечание: Не повредите кузов автомобиля.

(b) Подключите разъем.
(c) Установите 4 болта.

Момент затяжки: 47 Нм

(d) Установите правую переднюю нижнюю облицовку, правую заднюю нижнюю облицовку и левую
нижнюю облицовку кресла водителя.

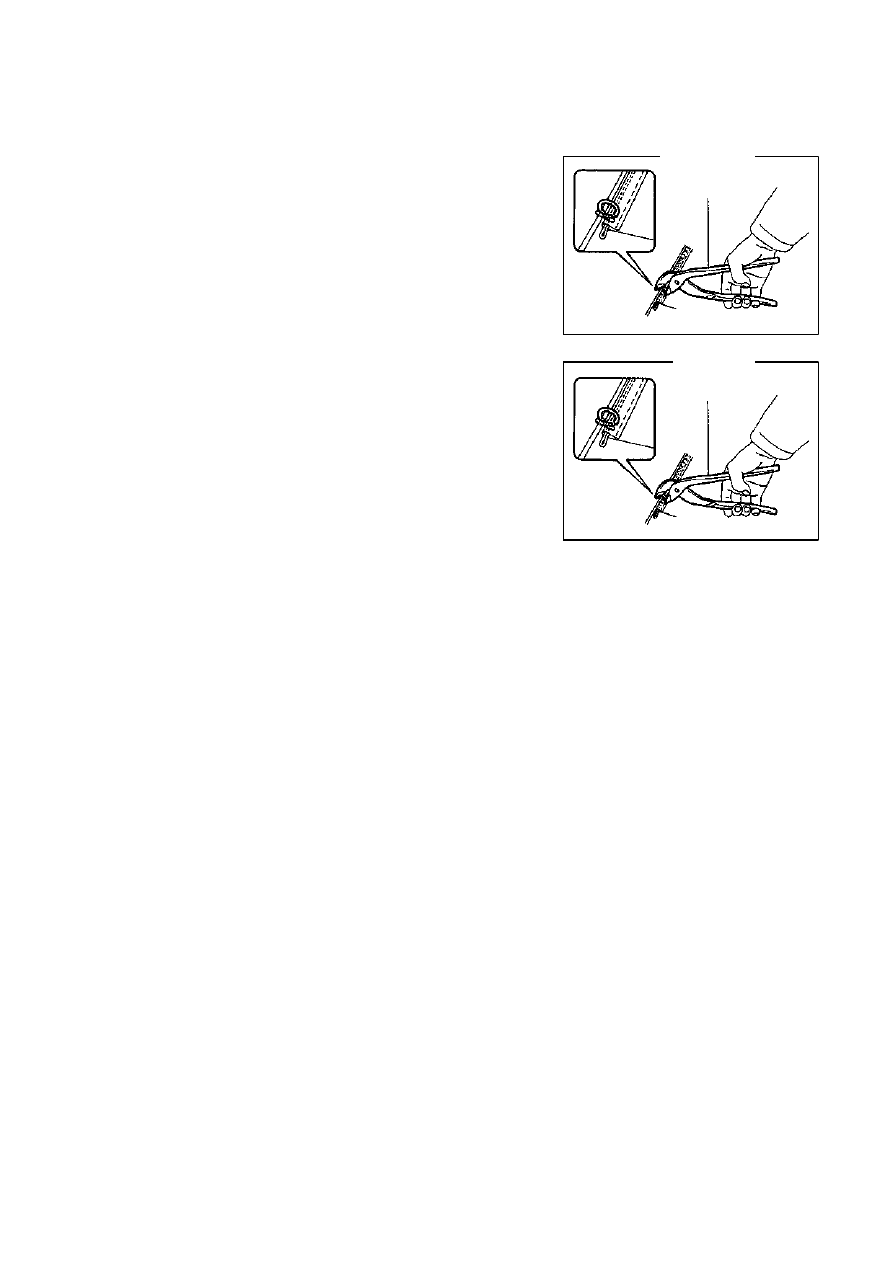

Щипцы



Щипцы



Рис.825.

Рис.826.



348

Кресло--Заднее кресло (раздельного типа)



Заднее кресло
(раздельного типа)

Ремонт



Совет:
При

сборке

используйте

обратную

разборке

последовательность.  По  отдельным  элементам  имеются
дополнительные указания.

1. Снимите подушку заднего кресла.

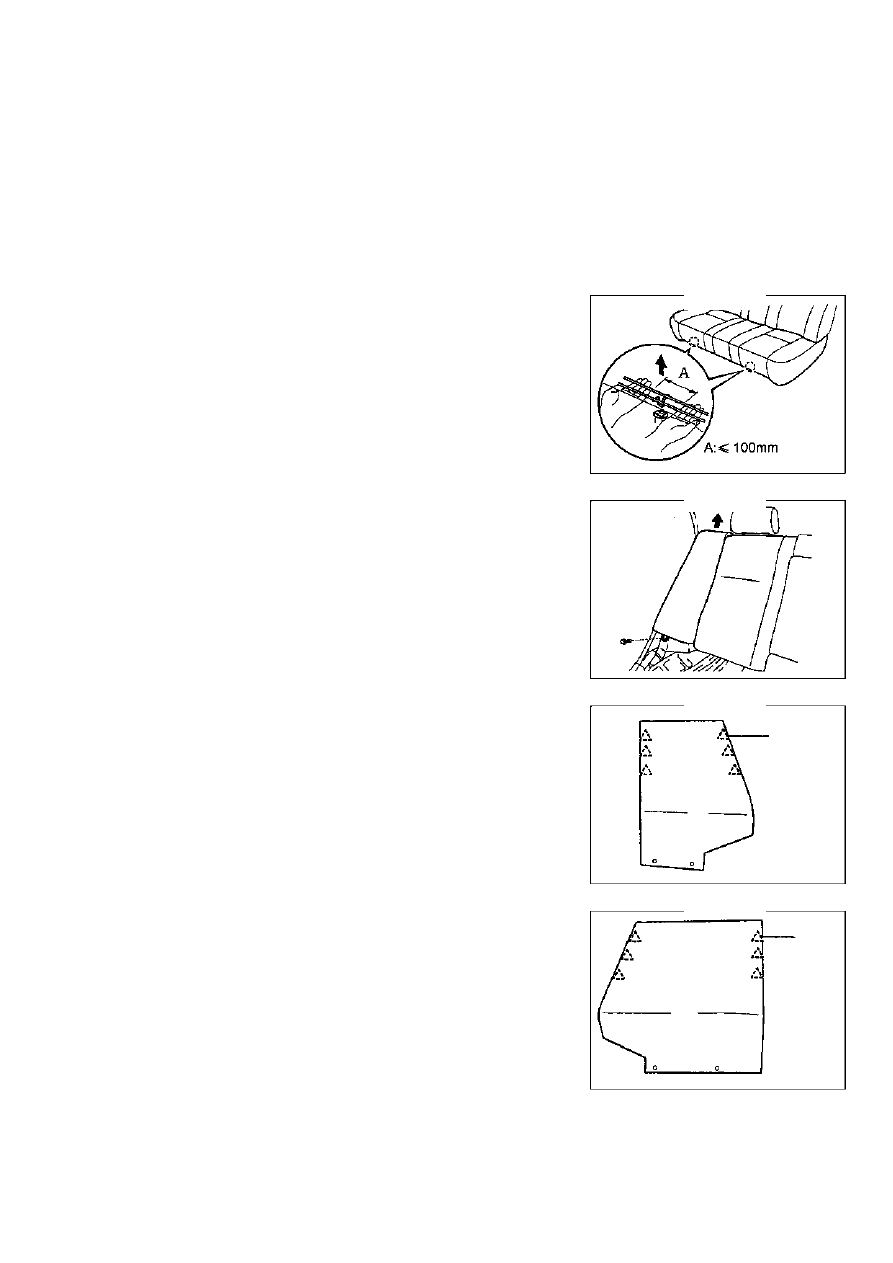

Потяните подушку заднего кресла вперед и снимите ее (рис.827).
Примечание:  при  разборке  необходимо  держать  скобу  за  две
стороны  зажима,  затем  тянуть  вперед  во  избежание
разрушения.

2. Снимите подголовники заднего кресла [68010077]
3. Снимите спинку заднего кресла.
4. Поверите спинку вперед и снимите 4 зажима.
5. Снимите 4 болта и спинку заднего кресла.
6. Снимите правую спинку заднего кресла [68010079]

Снимите болт и правую спинку (рис.828).

7. Снимите левую спинку заднего кресла [68010078]

Снимите 2 болта и центральную петлю спинки.

8. Снимите внешний чехол спинки (малый).

(a) Снимите зажим и прокладку спинки.
(b) Снимите зажим и скобу подголовника.
(c) Снимите внешний чехол спинки с прокладкой.
(d) Снимите зажим и внешний чехол спинки с прокладкой.

9. Снимите внешний чехол спинки (большой).

(a) Снимите облицовку петли центрального поручня.
(b) Снимите болт и центральный поручень.
(c) Снимите зажим, затем прокладку заднего кресла.
(d) Снимите зажим и скобу подголовника.
(e) Снимите внешний чехол спинки с прокладкой.









Рис.827.

Рис.828.

Рис.829.

Рис.830.



349

Кресло--Заднее кресло (раздельного типа)

(f) Снимите зажим  и внешний чехол спинки с прокладкой.

10.  Снимите чехол подушки заднего кресла.

Снимите зажим и чехол подушки с прокладкой.

11. Установите чехол подушки заднего кресла.

При помощи нового зажима установите чехол подушки

заднего кресла с прокладкой (рис.831).

Совет:
•  Не повредите и не загрязните подушку.
•  При установке зажима не повредите чехол.

12. Установите внешний чехол спинки (большой)

Совет:
•  Не повредите и не загрязните чехол.
•  При установке зажима не повредите чехол.

13. Установите внешний чехол спинки (малый)

При помощи нового зажима установите чехол спинки заднего кресла с прокладкой.
Совет:
•  Не повредите и не загрязните чехол.
•  При установке зажима не повредите чехол.

14.Установите центральную петлю спинки.

При помощи 2 болтов установите центральную петлю.

Момент затяжки: 20 Нм

15. Установите боковую петлю.

Двумя болтами установите две боковые петли.

16. Установите левую спинку заднего кресла [68010078]

При помощи болта установите левую спинку.

Момент затяжки: 8.0 Нм

17. Установите правую спинку заднего кресла [68010079]

При помощи болта установите правую спинку.

Момент затяжки: 8.0 Нм

18. Установите спинку заднего кресла.

При помощи 4 болтов установите спинку.

Момент затяжки: 18 Нм



Рис.831.
