Зажигание -  Система зажигания



3.  Проверка катушки зажигания (вместе с воспламенителем) и тест свечи

(a) Проверьте DTC.

Примечание: если есть дисплей DTC, выполните устранение неполадок согласно
процедуре DTC.

(b) Проверьте свечу.

(1) Снимите катушку зажигания (включая воспламенитель).
(2) Снимите свечу при помощи 16мм втулки.
(3) Установите свечу на каждую катушку зажигания (включая воспламенитель) и подключите
разъем катушки зажигания.
(4) Разъедините разъемы  4 распылителей.
(5) Заземлите свечу.
(6) Проверьте искру при работающем двигателе.

Примечания:
#  Обязательно заземлите свечу при проверке.
#  При наличии проблем с катушкой зажигания, замените ее новой.
#  Длительность работы двигателя для каждого раза – не более 2

секунд.
Если искры нет, выполните тест согласно следующим шагам.



(c) Установите свечу зажигания при помощи втулки

16mm.

Момент затяжки:   25

±

 5

 Нм

(d)  Установите катушку зажигания и

воспламенитель. Момент затяжки:   9 ± 1. 8 Нм

4.  Процедура теста при отсутствии искры





Тест искры

Выполните шаг 3

Нет

Да

Замените свечу и повторите тест.

Замените новой свечой

Нет

Замените катушку зажигания и воспламенитель

Замените все свечи и повторите тест.

Свеча неисправна

Нет

Замените катушку зажигания и воспламенитель



75

Пуск и зарядка - Система пуска



Пуск и зарядка



Система пуска

Проверка



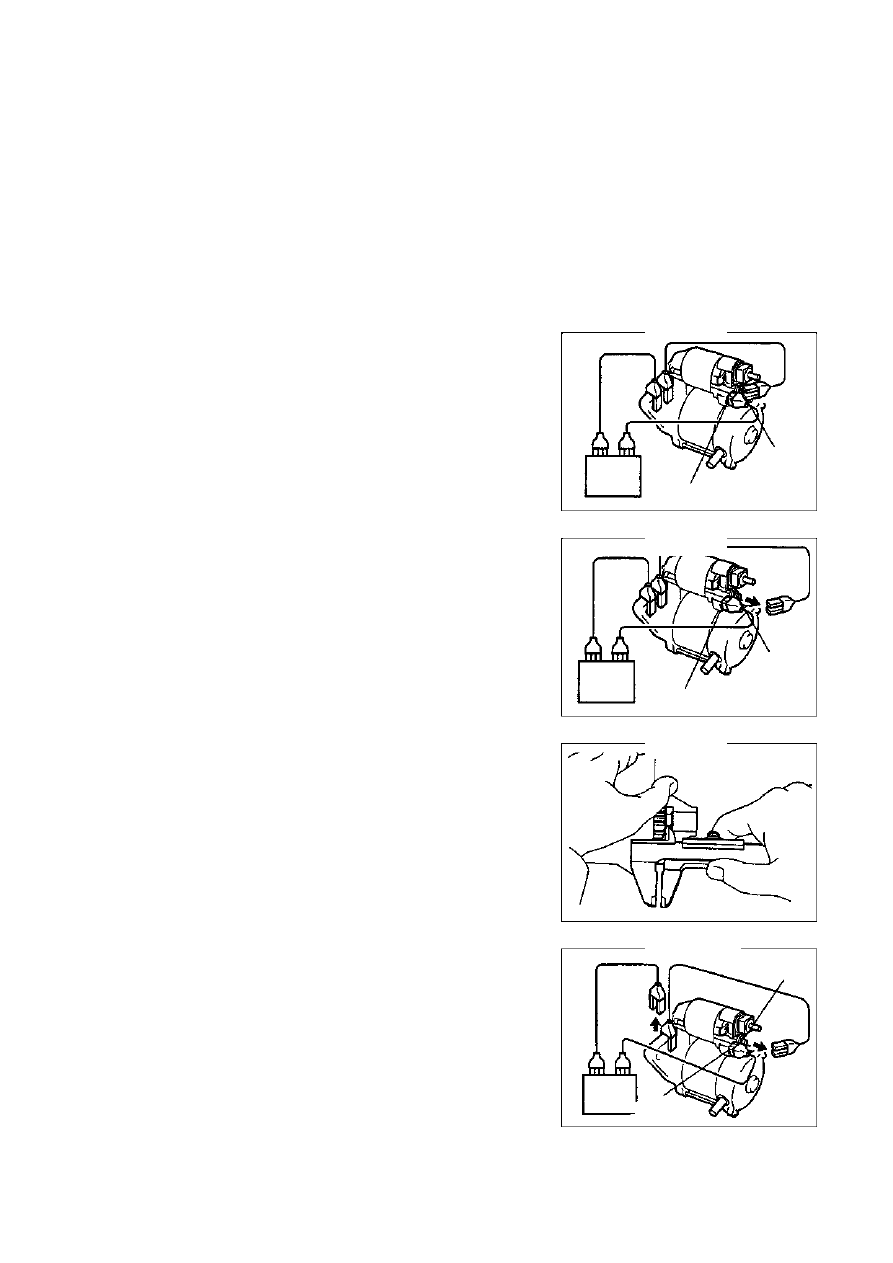

1. Компоненты установки стартера



Примечание:  тест следует завершить в течении 3-

секунд во избежание сгорания обмотки.

(a) Снимите гайку контакту C для отключения провода
обмотки возбуждения.
(b) Как  показано  на  рисунке 190, подключите  провод

батареи  к  переключателю  и  проверьте  выдвижение
штока.

(c)  Как  показано  на  рисунке 191, отключите  минусовой

провод от контакта С и проверьте, чтобы шток остался
в выдвинутом положении.

(d) Задвиньте шток в якорь и измерьте зазор между

штоком и стопорным кольцом. Стандартный зазор:
1.0~5.0

 мм

 (рис.192).

(e)

Отключите

минусовой

кабель

от

корпуса

переключателя  и  проверьте  возвращение  штока  на
место (рис.193).



контакт C

контакт 50



контакт C

контакт 50



контакт C

контакт 50



Рис.190.

Рис.191.

Рис.192.

Рис.193.



76

Пуск и зарядка - Система пуска



(f) Подключите провод катушки к контакту С.
(h) Момент затяжки:   9. 8 Нм
(i) Зажмите стартер клещами.

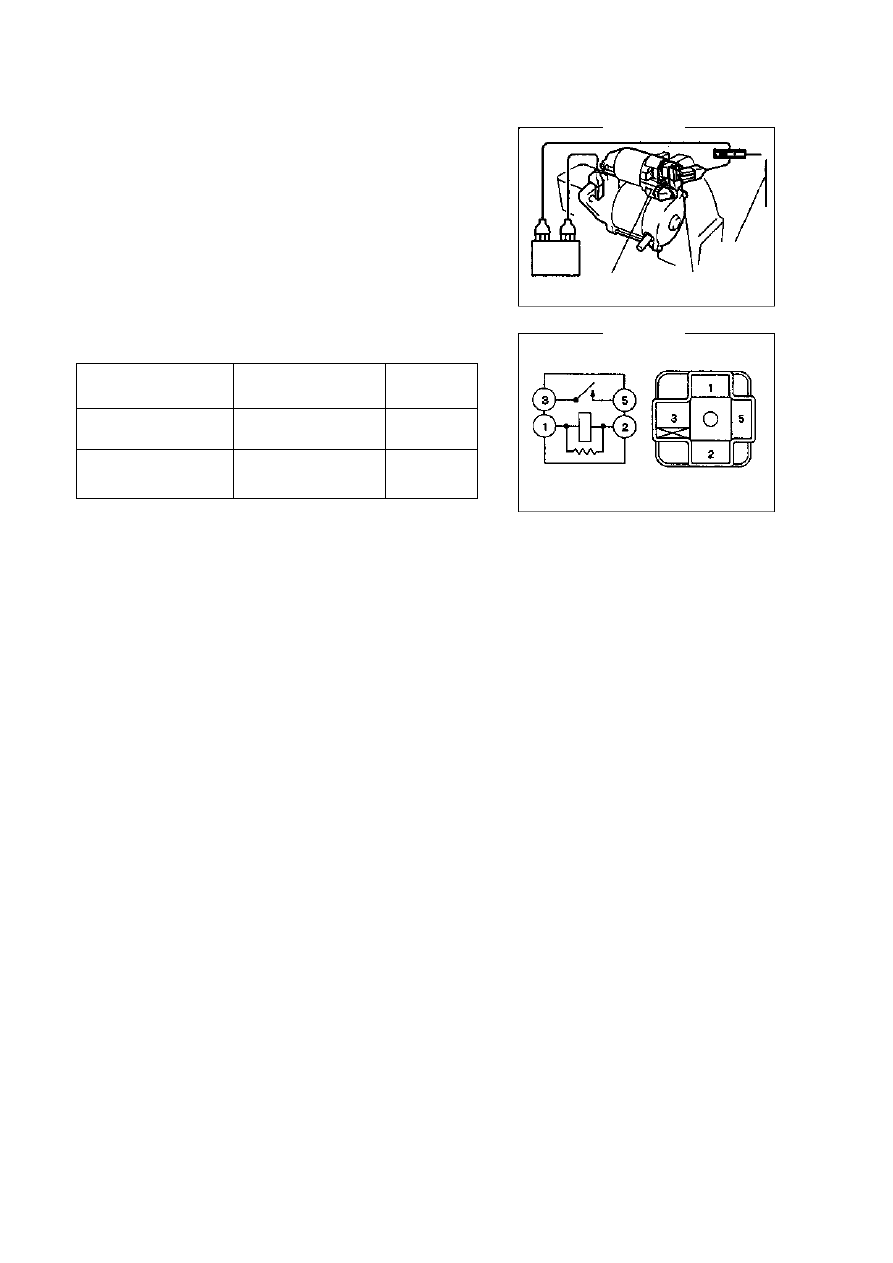

(j) Как показано на рисунке 194, подключите батарею к
амперметру.
(k) Считайте показания.
(l) Стандарт: 90 A или менее при 11.5 В.

2. Реле стартера



Условия

Соединенные
контакты

Условия

Нормальное
состояние

1-2



проводимость

Подайте напряжение

К контактам 1 и 2

3-5



проводимость



Ампер

метр



Контакт 30



Контакт 50

Рис.194.

Рис.195.



77

Пуск и зарядка - Система зарядки



Система зарядки
Предупреждения



1.  Проверьте правильность подключения плюсового и

минусового кабеля батареи.

2.  При быстрой зарядке батареи, отключите кабели.

3.  Не проверяйте тестером с высоким сопротивлением

изоляции.

4.  Не отключайте провода батареи при работающем
двигателе.
