46

Механизм двигателя - Цепь ГРМ

34.

Установите датчик скорости.

Момент затяжки:   9 ± 1. 8 Нм

35.

Установите крепежную скобу двигателя

Момент затяжки:    47 Нм

36.

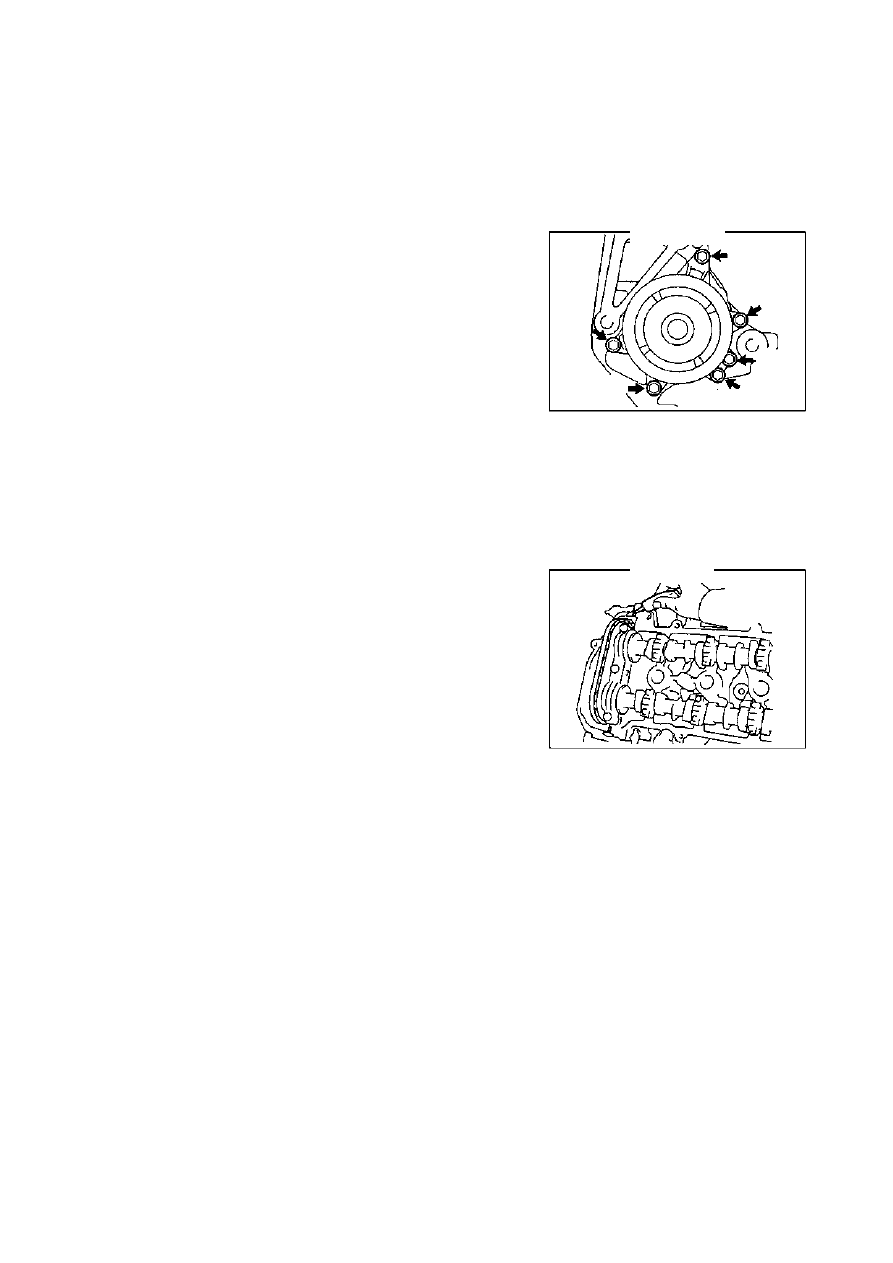

Установите крепления водяного насоса
[4G18-1307100](рис.111).
(a) Установите новое кольцо водяного насоса.
(b) Установите водяной насос 6 болтами.

Момент затяжки:   болт А:  9 + 1.8 Нм
                                  Болт В:     11 ± 2. 2 Нм

37.

Установите натяжитель ремня ГРМ.

Момент затяжки:   гайка:   29 + 5. 8 Нм

                Болт:   69 ± 13. 8 Нм

38.

Установите правое крепление двигателя.

Момент затяжки:   52 Нм

39.

Установите крышку головки блока цилиндров.
(a) Установите прокладку крышки.
(b) Устраните старое уплотнение.
(c) Нанесите герметик в 2 указанных на рисунке 112

местах. Герметик: силиконовый резиновый 1596
(Kesaixin 1596).

Примечания:
•  Удалите смазку с контактной поверхности.
•  После нанесения герметика, завершите

установку крышки в течение 3 минут.

•  После установки не заливайте масло

двигателя в течение 2 минут.

(d)  Установите крышку головки блока цилиндров и скобу

троса 9 болтами, 2 шайбами и 2 гайками.
Момент затяжки:   гайка:   29 + 5. 8 Нм

                                Болт:   69 ± 13. 8 Нм

40.

Установите крепления катушки зажигания.

Момент затяжки:   9 ± 1. 8 Нм



Рис.111.

Рис.112.



47

Механизм двигателя - Цепь ГРМ



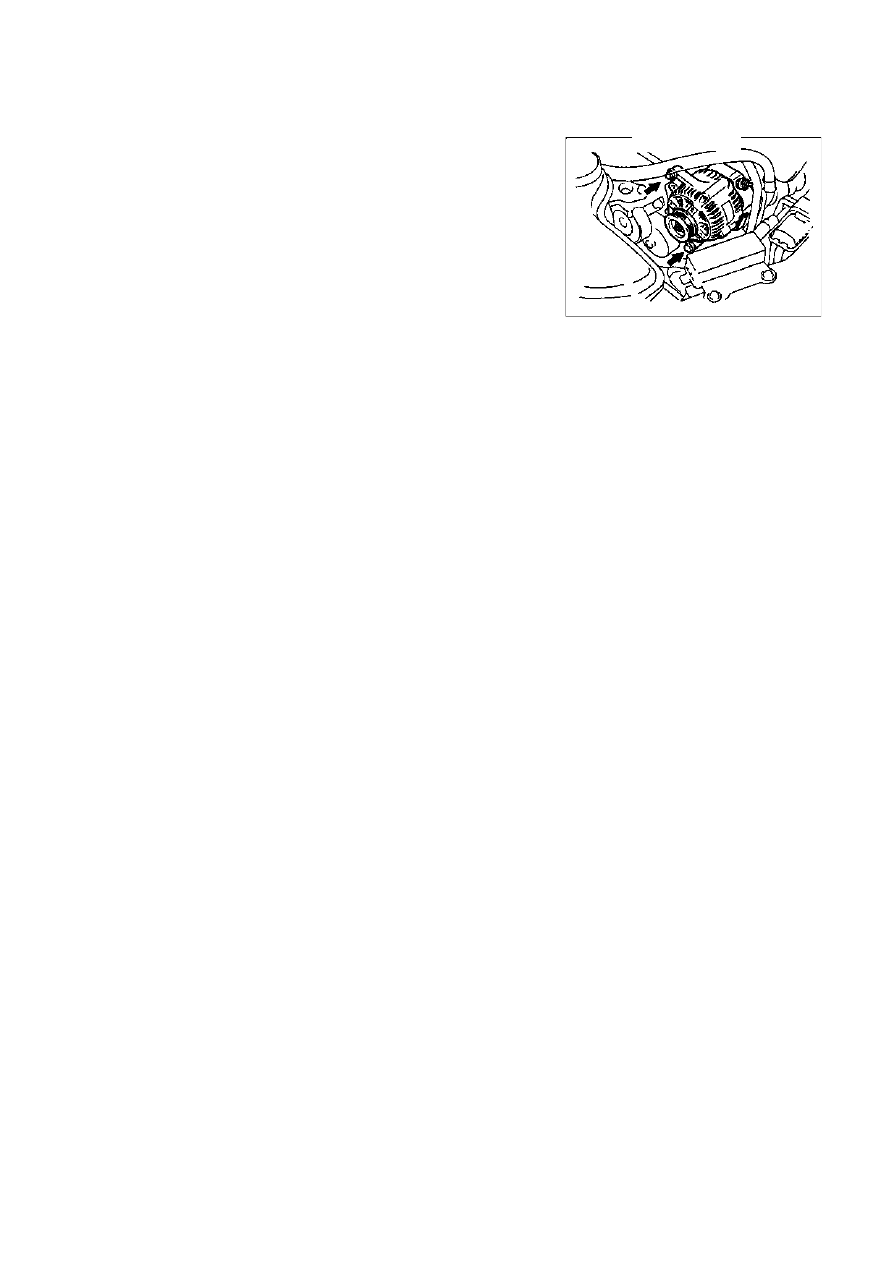

41.  Установите крепления генератора
(рис.113).



Момент затяжки:
болт с 12mm головкой: 25 ± 5

 Нм

болт с 14mm головкой:  54 ± 10. 8

 Нм

42.  Залейте охлаждающую жидкость.
43.  Проверьте утечки охлаждающей
жидкости.
44.  Проверьте утечки масла.

Рис.113.



48

Механизм двигателя - Распредвал

Распредвал

Замена



1.  Снимите крышку двигателя.
2.  Снимите катушку зажигания.
3.  Снимите крышку головки блока цилиндров.
4.  Снимите правую нижнюю крышку двигателя.

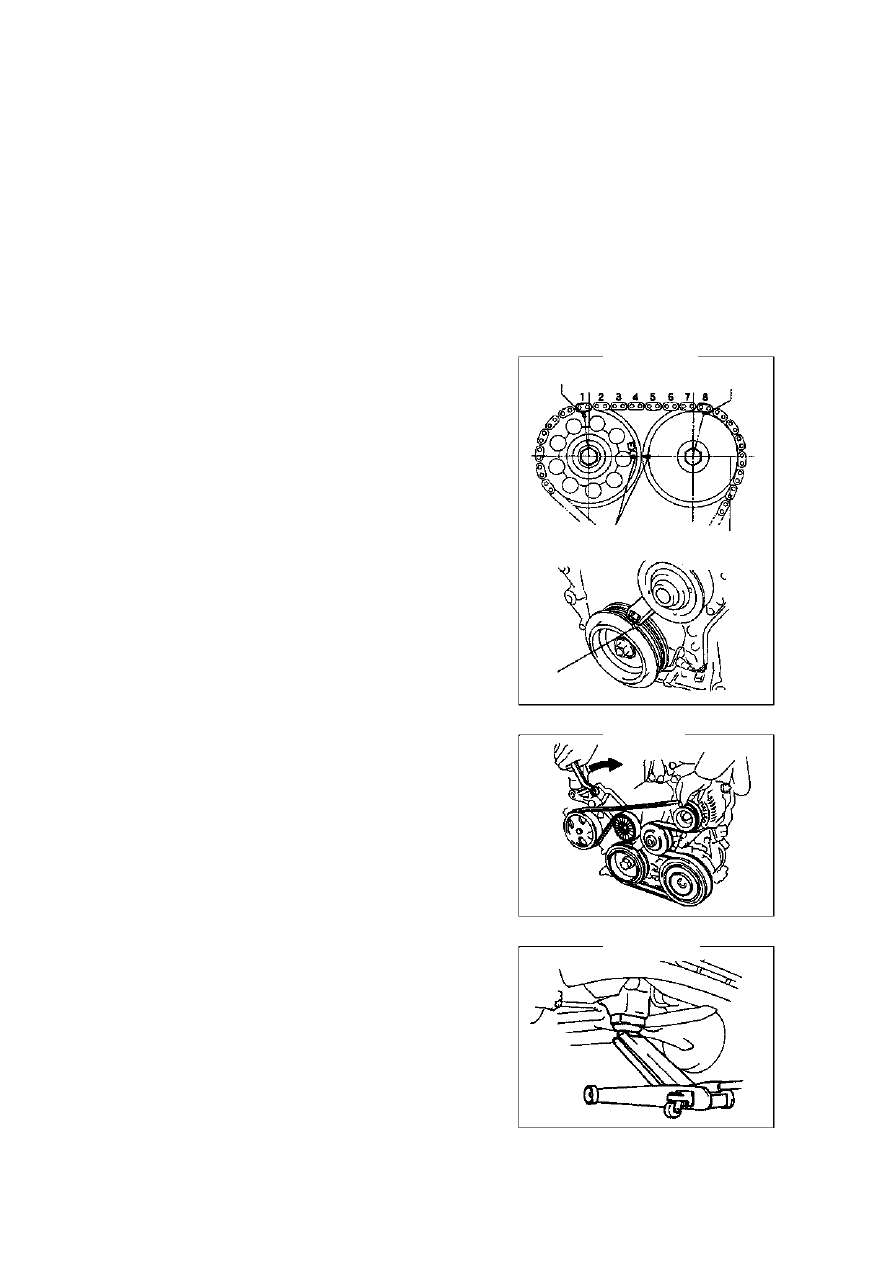

5.  Поверните коленвал в положение верхней мертвой

точки 1 цилиндра.
(a) Поверните шкив до совпадения отметки «О» с

меткой крышки цепи.

(b) Проверьте отметки звездочки распредвала и VVT,

они должны находиться на одной линии с крышкой
цепи, как показано на рисунке 114. Совет: Если нет,
поверните коленвал на один оборот (360°) и
совместите метки.

6. Снимите ремень ГРМ (рис.115).

Медленно поверните натяжитель ремня ГРМ по часовой
стрелке для откручивания. Затем снимите ремень ГРМ и
установите натяжитель на место.

7.  Снимите правое крепление двигателя (рис. 116).

(a) Снимите бак масляного насоса PS и отложите его в
сторону.
(b) Установите  деревянный  брусок  между  рычагом  и

двигателем,  установите  рычаг  и  снимите  скобу
амортизатора.

8.  Снимите натяжитель ремня ГРМ.

Совет: действуйте рычагом вверх и вниз для снимания
болтов.

Метка

Метка

Метка

Крышка
цепи



Паз

Рис.114.

Рис.115

Рис.116



49

Механизм двигателя - Распредвал



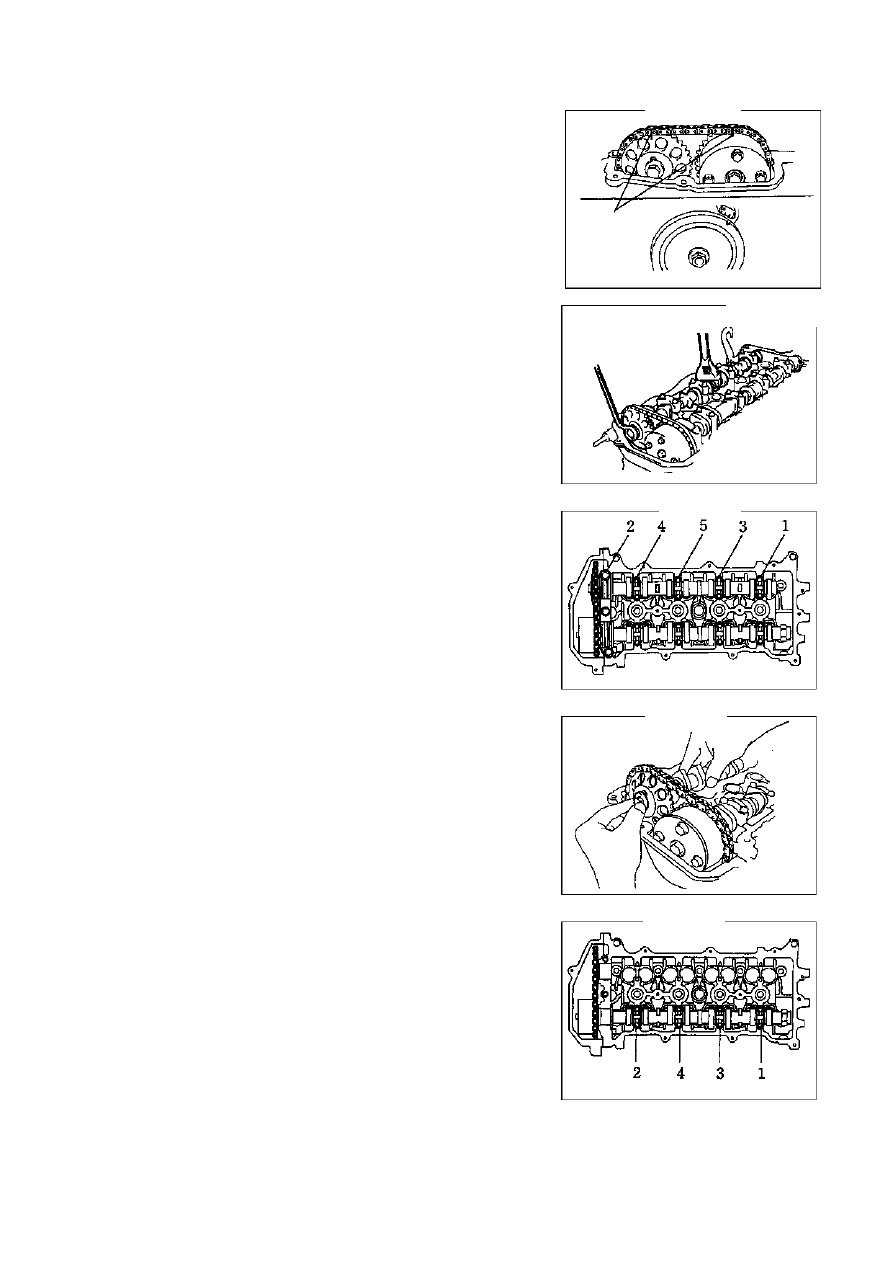

9. Снимите распредвал.



Примечание: не поворачивайте коленвал до
установки натяжителя цепи.
(a) Поверните коленвал в положение верхней мертвой
точки 1 цилиндра (рис.117).
(b) Сделайте отметки на цепи и звездочке распредвала.
(c) Снимите 2 болта и натяжитель цепи.

(d) Зафиксируйте распредвал регулируемым ключом и

открутите болты звездочки распредвала (рис.118).
Примечание: не повредите толкатель клапана.

(e)  В  указанном  на  рисунке 119 порядке,  открутите  болты

крышки  подшипников  выпускного  распредвала  и
снимите крышку.

(f) Как показано на рисунке 120, снимите звездочку

выпускного распредвала.

(g)  В  указанном  на  рисунке 121 порядке,  открутите  болты

крышки подшипников впускного распредвала и снимите
крышку.



метка

Фиксация



Откручивание



Рис.117.

Рис.118.

Рис.119.

Рис.120.

Рис.121.
