Часть 5 Электрооборудование и принадлежности



Глава 1 Система зажигания и зарядки



Раздел 1 Система зажигания (MR481QA)



I.  Проверка стартера

Примечание:
Указанные  испытания  необходимо  проводить  не  более 5 секунд,  чтобы  избежать  выхода
из строя катушки зажигания.

1.  Проверка втягивающего реле

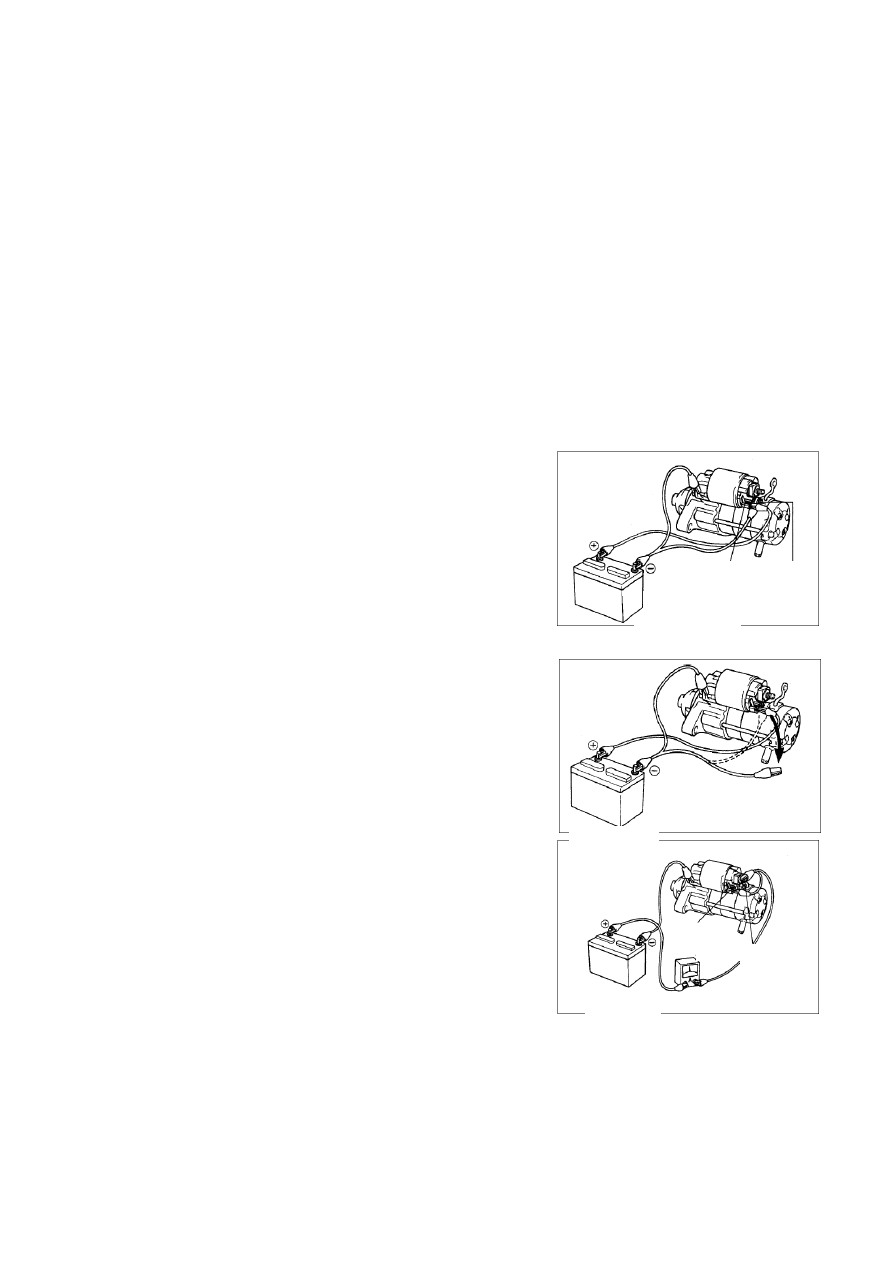

(1). При помощи проводов подсоедините

аккумулятор как показано на рисунке;

(2). Подсоедините втягивающее реле как

показано на Рис. 320;

(3). Отсоедините клемму С реле;
(4). Проверьте,  выдвигается  ли  шестерня

стартера.  Если  шестерня  стартера
неподвижна,  то  замените  втягивающее
реле;

(5). Отсоедините  положительный  провод

от стартера, шестерня стартера должна
вернуться в исходное положение;

(6). Если  шестерня  стартера  не  вернулась  в

исходное

положение,

замените

втягивающее реле.







2.  Проверка стартера без нагрузки

(1) Подсоедините катушку зажигания к клемме.
(2) Подсоедините  амперметр  и  аккумуляторную

батарею к стартеру, как показано на рисунке.

(3) При  проверке  движения  захвата  шестерни,

стартер  должен  двигаться  медленно  и
плавно.

(4) Проверьте показания амперметра.
Нормальный ток: 90 А при 11.5 В.
Если значения тока отличаются от приведенных значений, замените стартер.





3.  Подсоединение проводов


Смотрите “Схему электрооборудования Geely   MK”



Аккумуляторная батарея

Контакт 50     Контакт С

Аккумуляторная батарея

                       Отсоединить

Аккумуляторная
батарея

Контакт 30

Контакт 50

Амперметр

Рис. 320

Рис. 321

Рис. 322



154

(1) Проверьте

соединительные

провода

между

положительным

полюсом

аккумуляторной  батареи  и  стартером  на  предмет  прочности  и  надежности
крепления.

(2) Проверьте  проводимость  провода,  целостность  оболочки,  жгутs,  если  имеются

повреждения  – замените их.



II. Замена  стартера.



1.  Демонтируйте стартер

(1) Отсоедините подсоединение стартера.
(2) Открутите

гайки,

отсоедините

кабель

стартера.

(3) Снимите 2 болта и блок стартера(рис. 323).


2.  Установите стартер

Установку  необходимо  проводить  в  обратном

порядке по отношению к демонтажу.

Момент затяжки:
Болты 37 Нм
Жгуты проводки 9.8 Нм



Раздел 2 Система зарядки



I.  Аккумуляторная батарея


Данный  автомобиль  оснащен  аккумуляторной  батареей,  не  требующей  технического
обслуживания.  Выходное  напряжение  составляет 12.5 В.  Батарея  состоит  из  шести
последовательно соединенных аккумуляторов напряжением 2В каждый с изоляционными
перегородками между каждым блоком.
1.  Предупредительные знаки на батарее









1 – Опасность коррозии
Электролит  батареи  обладает  очень  высокими  коррозийными  свойствами.  НИКОГДА
НЕ переворачивайте батарею.
2 - Прочитайте инструкцию к батарее.
3 – Детям запрещается дотрагиваться до батареи.
4 – Избегайте воздействия огня, сильных электромагнитных волн и яркого света.
При ремонте избегайте электрических искр, избегайте короткого замыкания.
5 - Наденьте защитные очки.
6 – Взрывоопасно.
Во время зарядки генерируется взрывоопасная смесь газов.

Остерегайтесь

серной кислоты

Прочитайте

инструкцию

Держите

далеко от

детей



Не курите

Наденьте

защитные очки

Взрывоопасно



Рис. 323



155

7 – Как поступать с батареей, подлежащей утилизации
Батарея, подлежащая утилизации, должна быть доставлена на станцию сбора отходов,

согласно существующему в стране законодательству.

2.  Демонтаж и установка батареи
Подсказки:

(1) Батарея не должна приходить в контакт со смазкой.
(2) Клемму батареи необходимо снимать аккуратно, чтобы не повредить батарею.

Демонтаж

(1) Снимите отрицательный (-) кабель заземления.
(2) Снимите положительный (+) кабель
(3) Снимите держатель АКБ.

Установка

Осуществляйте установку в обратном порядке к демонтажу.

Момент затяжки затягивания крепежей.

Клемма АКБ  батареи затягивается с моментом затяжки 6 Нм
Фиксирующий зажим затягивается с моментом затяжки 12 Нм.



II. Проверка системы зарядки

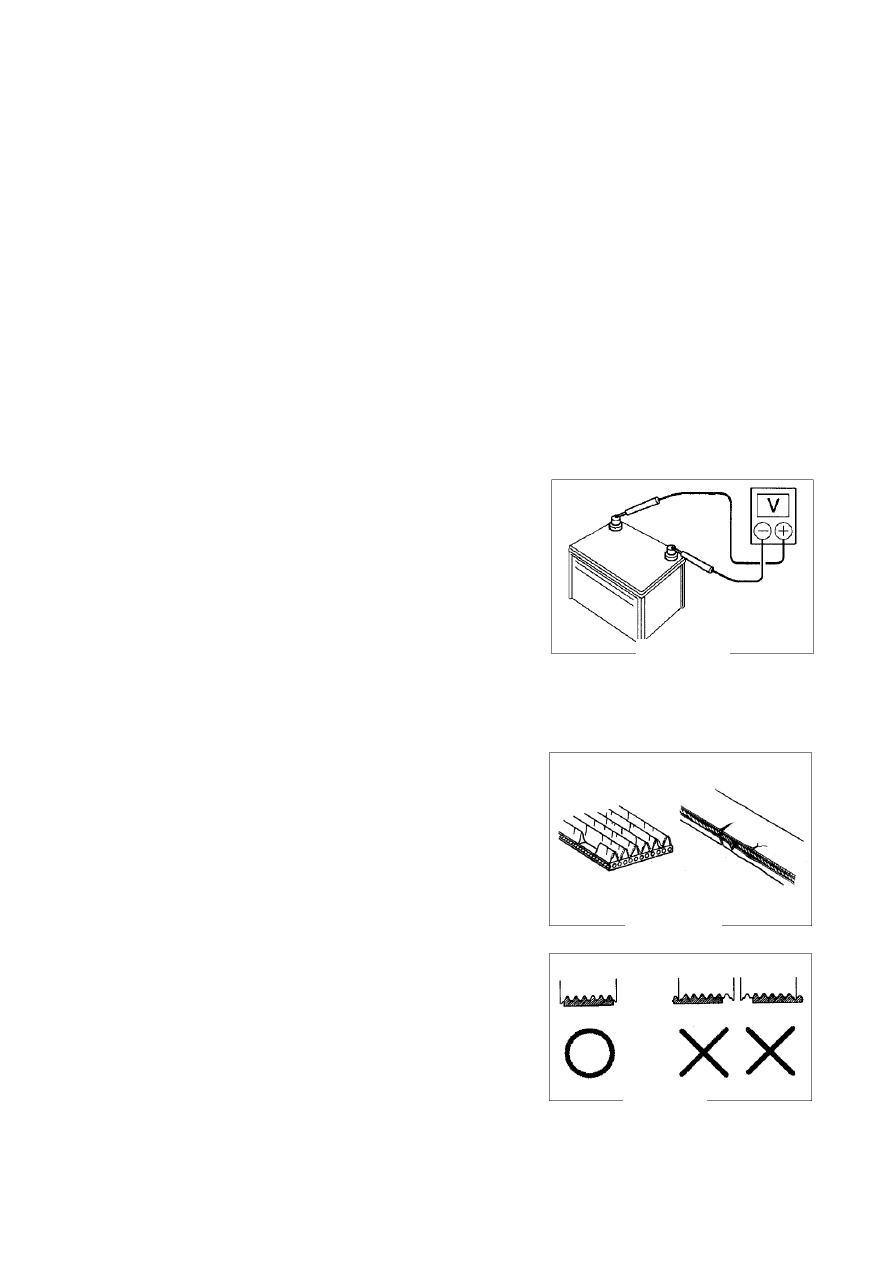

1.  Проверка рабочего напряжения батареи

(1) После вождения автомобиля и до истечения

20  минут  после  остановки  двигателя,
поверните  переключатель  зажигания  в
положение ON (ВКЛЮЧЕНО)  и  включите
электрическую  систему  автомобиля  (фары,
обдув двигателя) на 60 секунд для удаления
поверхностного заряда.

(2) Поверните  переключатель  зажигания  в

положение OFF (ВЫКЛЮЧЕНО), и выключите электрические системы. Измерьте
выдаваемое  батареей  напряжение  между  положительной  и  отрицательной
клеммами(рис. 324).

Стандартное напряжение: 12.5-12.9 В при 20

o

С

Подсказка:

Если  напряжение  меньше  требуемого,  зарядите

батарею.

Если

после 5-часовой

зарядки

напряжение  не  соответствует  норме,  батарея
неисправна и подлежит замене.


2.  Проверьте клеммы аккумуляторной батареи,

блок

плавких

предохранителей

и

предохранители.

(1) Проверьте  клеммы  батареи,  на  надежность

крепления и на предмет коррозии.

(2) Проверьте  исправность  блока  плавких

предохранителей и сами предохранители.



3.  Проверьте приводной ремень

(1) Проверьте  ремень  на  предмет  сильного

износа,  трещин,  отслоений    и  т.д.(рис.
325,326)

Подсказка:

•  Если имеются какие-либо дефекты, замените приводной ремень.

Рис. 324

Рис. 325)

Рис. 326



156

•  Трещины со стороны зубчатой части относительно приемлемы, но если часть ребра
отсутствует, ремень необходимо заменить.



(2) Проверьте, чтобы ремень должным образом размещался на ребристом пазе.
Подсказка:
Проверьте рукой, не соскальзывает ли ремень из паза шкива.



4.  Проверьте подсоединение проводов генератора.

•  Убедитесь в том, что проводка находится в хорошем состоянии.

5.  Прослушайте генератор переменного тока на предмет посторонних звуков.

•  Убедитесь  в  отсутствии  посторонних  звуков  со  стороны  генератора  при  работе
двигателя.



6.  Проверьте электрическую цепь предупреждения об отсутствии зарядки

Включите  зажигание.  Убедитесь  в  том,  что  предупреждение  об  отсутствии  зарядки

загорается. Запустите двигатель. Убедитесь в том, что сигнал отключается.

Подсказка:
Если сигнал не работает нормально, проведите поиск неисправностей электрической

цепи предупреждения об отсутствии зарядки.



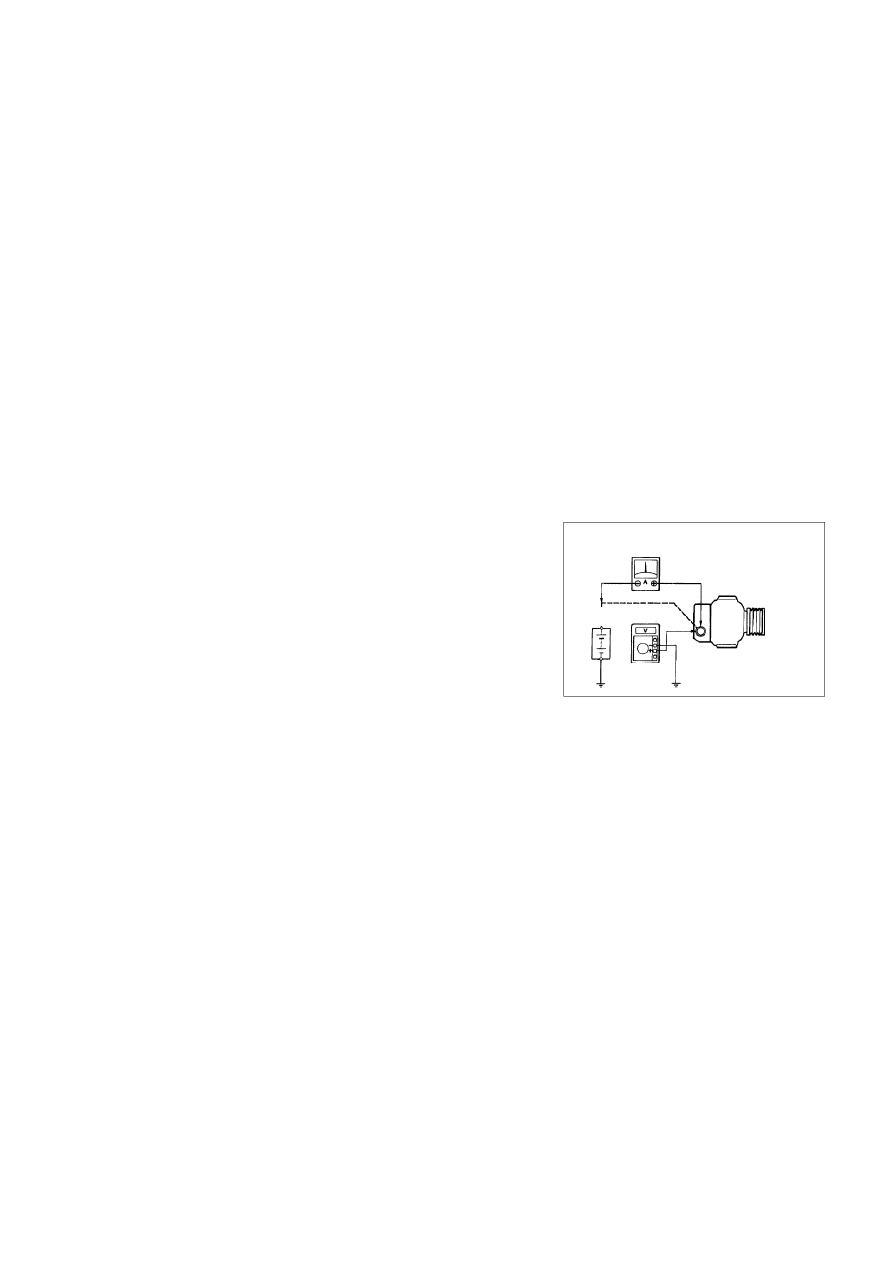

7.  Проверьте  электрическую  цепь  зарядки  без

нагрузки.

(1) Если  имеется  тестер  для  батареи/стартера,

подсоедините  его  к  цепи  зарядки  в
соответствии с инструкциями.

(2) Если

зарядное

устройство

недоступно,

подсоедините  к  цепи  зарядки  амперметр  и
вольтметр следующим образом(рис. 327).

a.  Отсоедините  проводку  от  клеммы B

генератора

переменного

тока

и

подсоедините  отрицательный (-) полюс  к
амперметру.

b.  Подсоедините  положительный (+) полюс  амперметра  к  клемме B генератора

переменного тока.

c.  Подсоедините  положительный (+) полюс  вольтметра  к  клемме B генератора

переменного тока.

d.  Заземлите отрицательный (-) полюс вольтметра.

(3) Проверьте цепь зарядки

•  После запуска, при увеличении холостых оборотов двигателя до 2000 оборотов
в минуту, проверьте показания амперметра.

Номинальный ток: 20 А и меньше
Номинальное  напряжение: 12.9-14.9 В.

8.  Проверьте электрическую цепь зарядки под нагрузкой.

При разгоне двигателя  до 2000 оборотов в минуту, включите фары дальнего света и
поставьте режим обдува двигателя в положение “4”

Проверьте показания амперметра.
Стандартный ток: 20 А и больше

Подсказка:

•  Если амперметр показывает значение тока меньше требуемого, отремонтируйте
генератор переменного тока.
•  Если  батарея  полностью  заряжена,  показываемое  значение  будет  несколько
ниже стандартного ампеража.

Амперметр

Батарея

Вольтметр



Генератор
переменного
тока



Отсоедините кабель
от клеммы B



Рис. 327
