145

Момент затяжки: 15 Нм.


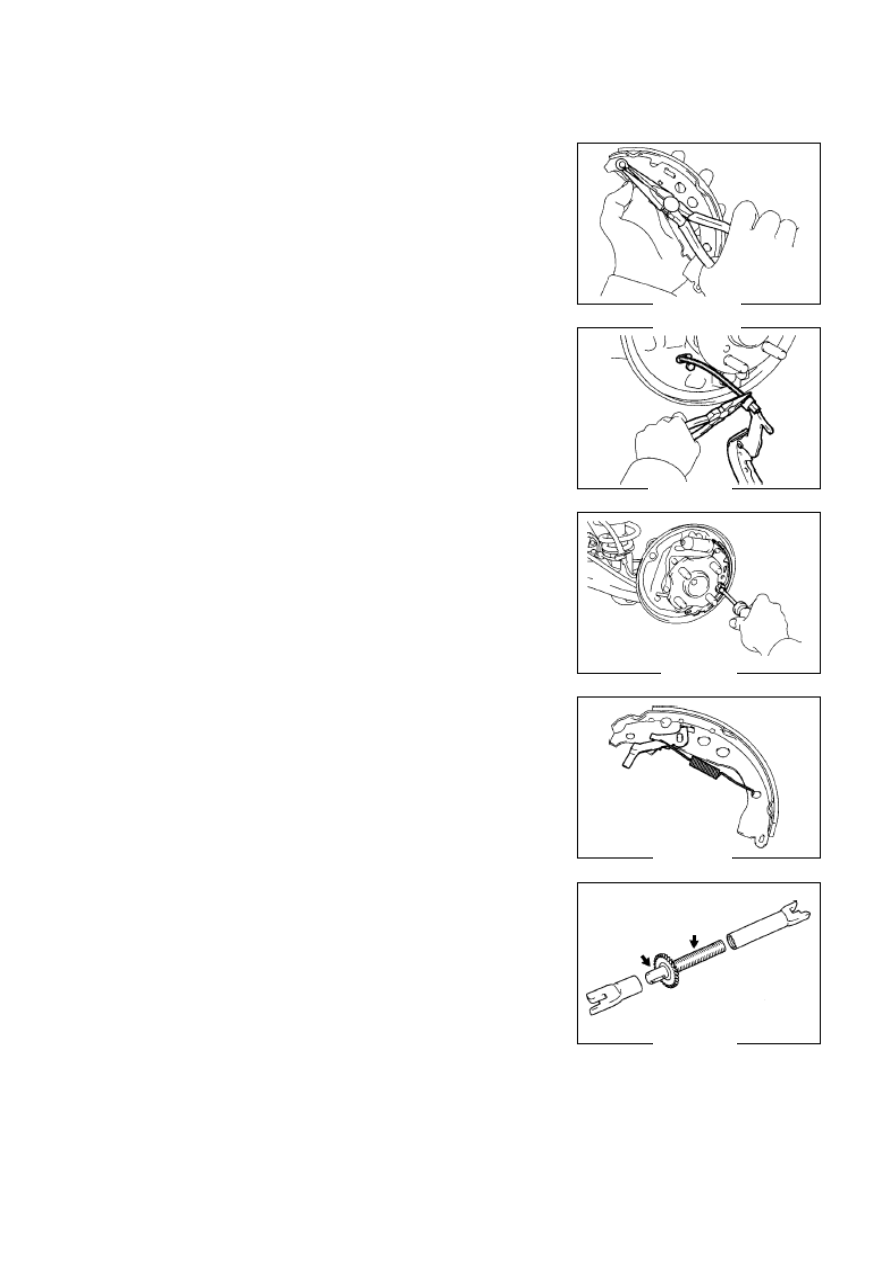

20. Нанесение термостойкой смазки.
Нанесите  термостойкую  смазку  на  поверхности
соприкосновения  задней  части  тормозной  системы  и
тормозной колодки.(рис. 302)

21. Установка

удлинительной

тяги

колодки

стояночного тормоза в сборе.
Установите  разрезную  шайбу  и  установите
удлинительную  тягу  стояночного  тормоза(рис.
303).




22. Установка тормозной колодки.

(1) Подсоедините с помощью плоскогубцев кабель

стояночного тормоза к удлинительной тяге(рис.
304).







(2) Установите

с

помощью

специального

инструмента  тормозную  колодку,  штифт,
пружину  в  сборе  и  защитный  колпачок
пружины.(рис. 305)


23. Установка  возвратной  пружины  тормозной

колодки.
Установите  возвратную  пружину  на  тормозную
колодку.(рис. 306)

24. Установка

левой

тяги

автоматической

регулировки тормозной системы.
Установите  тягу  автоматической  регулировки  с
пружиной на тормозную колодку.






25. Установка тяги колодки стояночного тормоза.

(1) Нанесите

на

регулировочный

болт

термостойкую смазку.(рис. 307)





(2) Как показано на рисунке, установите  левую тягу стояночного тормоза.



Рис. 303

Рис. 304

Рис. 305

Рис. 306

Рис. 307



146







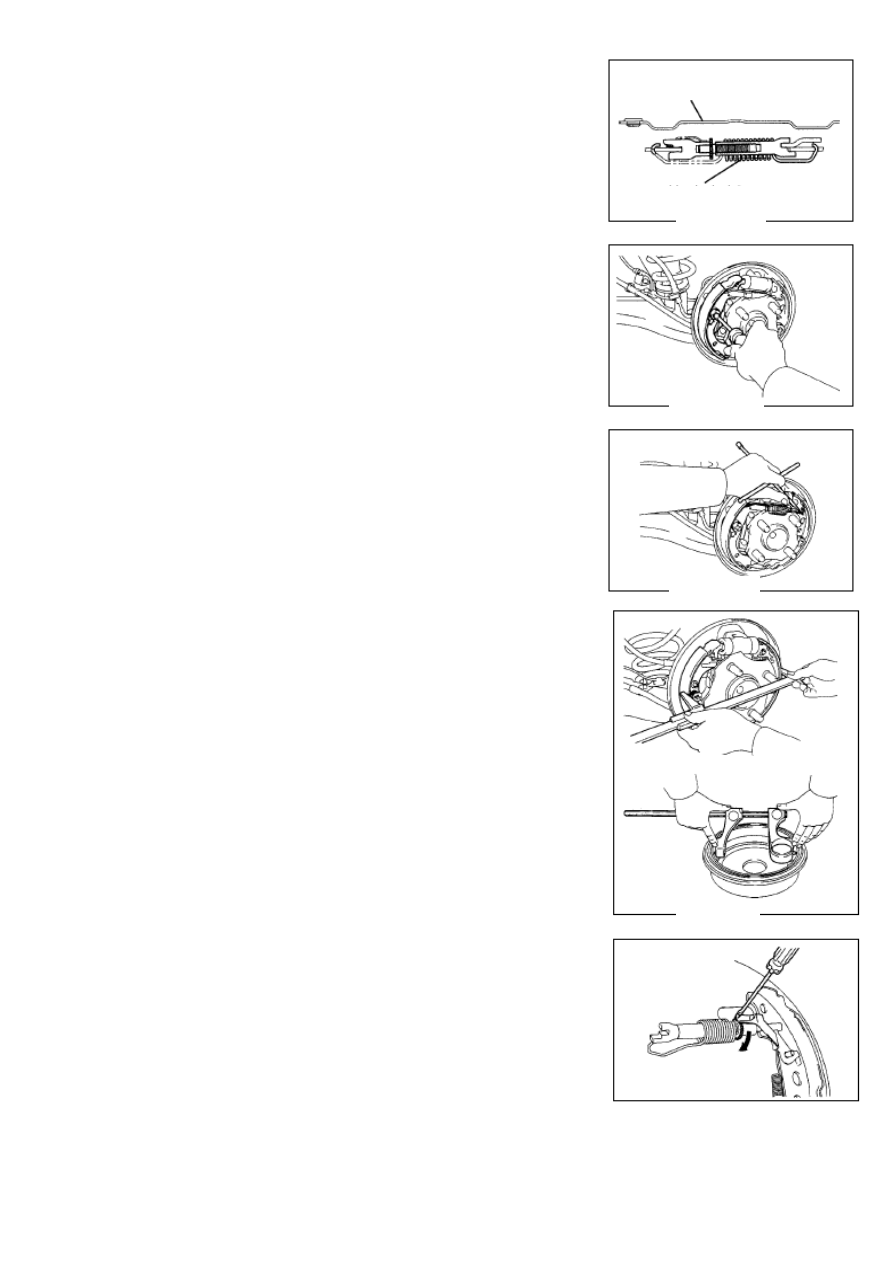

26. Установите переднюю тормозную колодку.

(1) Установите  на  переднюю  тормозную  колодку

возвратную пружину.(рис. 308)

(2) Установите  с  помощью  специального  инструмента

переднюю

тормозную

колодку,

шпильку,

установочную  пружину  и  колпачок  пружины(рис.
309)

27. Подсоедините левую тягу стояночного тормоза.


Подсоедините  с  помощью  специального  инструмента
пружину  растяжения  к  передней/задней  тормозной
колодке.(рис. 310)
Примечание:
Будьте

осторожными,

чтобы

не

повредить

пылезащитные колпачки тормозного цилиндра.


28. Проверьте установку тормозного барабана.

(1) Проверьте правильную установку всех деталей.
(2) Замерьте  внутренний  диаметр  тормозного  барабана

и

диаметр

тормозной

колодки,

проверьте,

соответствует  ли  зазор  тормозной  колодки
параметрам.(рис. 311)

Зазор тормозной колодки: 0.3 мм



Примечание:
Избегайте  попадания  смазки  или  масла  на
фрикционную  поверхность  накладок  и  тормозного
барабана.










29. Отрегулируйте зазор колодок тормозного барабана.

(1) Временно закрутите две гайки ступицы колеса.(рис.

312)

(2) Прокрутите регулятор на восемь зубцов.
(3) Установите заглушку отверстия.








Тормознаяпластина

Левая тяга стояночного тормоза

Расширьте

Рис. 308

Рис. 309

Рис. 310

Рис. 311

Рис. 312



147

30. Установите задний тормозной барабан дополнительной сборки.
31. Долейте тормозную жидкость в емкость для тормозной жидкости.
32. Удалите воздух из главного цилиндра.
33. Удалите воздух из трубок тормозной системы.
34. Проверьте уровень жидкости в емкости для тормозной жидкости.
35. Проверьте на предмет отсутствия течи тормозной жидкости.
36. Установите заднее колесо.

Момент затяжки: 103 Нм.

37. Проверьте ход удлинительной тяги стояночного тормоза.
38. Отрегулируйте ход удлинительной тяги стояночного тормоза.



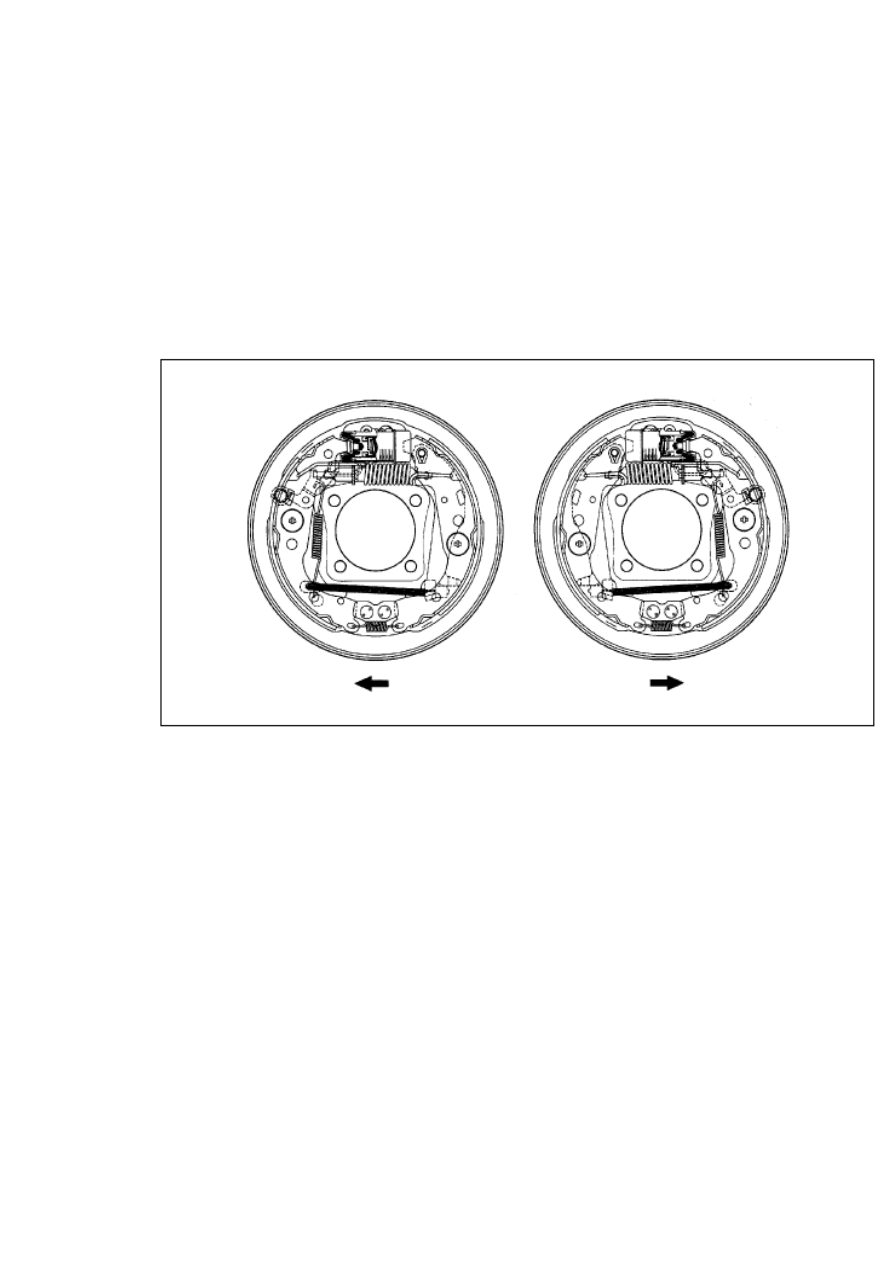

Рис. 313 вид тормозного механизма в сборе






148



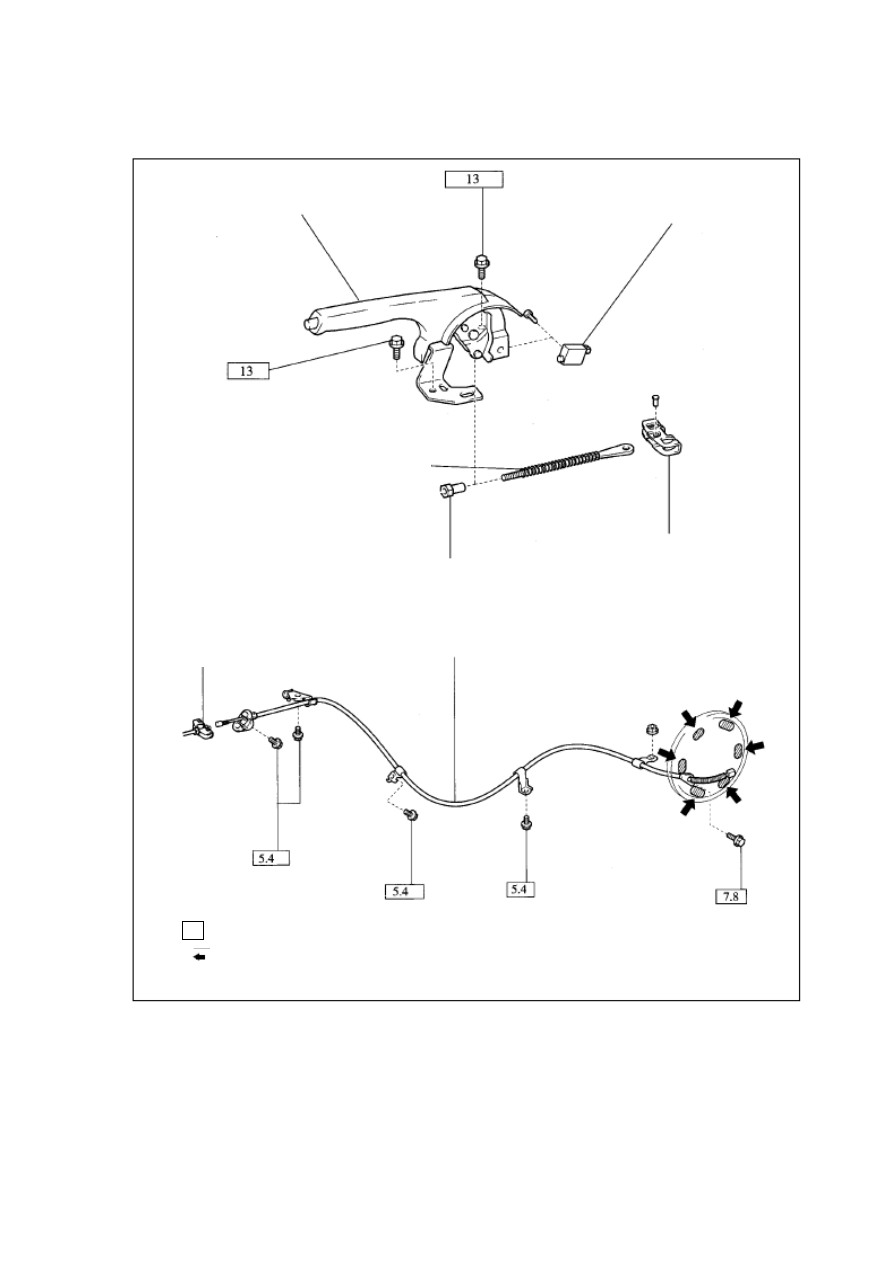

Раздел 8  Система стояночного тормоза

Рис. 314











Рычаг стояночного тормоза

Нм: Момент затяжки

Контактный выключатель стоянчного тормоза

Регулировочная тяга стояночного тормоза

Держатель тросов стояночного
тормоза

Регулирующая гайка троса стояночного тормоза

              Трос

Держатель тросов стояночного
тормоза

Литиевая смазка
