6.

Place a trammel bar at the rear of the front tires;
locate the trammel pointers at spindle height,
and adjust the pointers to line up with the scribe
lines on the center ribs of the front tires. See

Fig. 5

. Lock in place. Check that the scale is set

on zero.

7.

Move the trammel bar to the front of the tires
(see

Fig. 6

), and adjust the scale end so that the

pointers line up with the scribe lines. See

Fig. 7

.

8.

Read the toe-in from the scale, and compare it to
the toe-in specification in Group 33 of the

Heavy-Duty Trucks Service Manual

. If corrections

are needed, see Group 33 of the same manual
for instructions on adjusting the toe-in.

A

B

f330082a

08/29/94

B minus A equals toe-in.

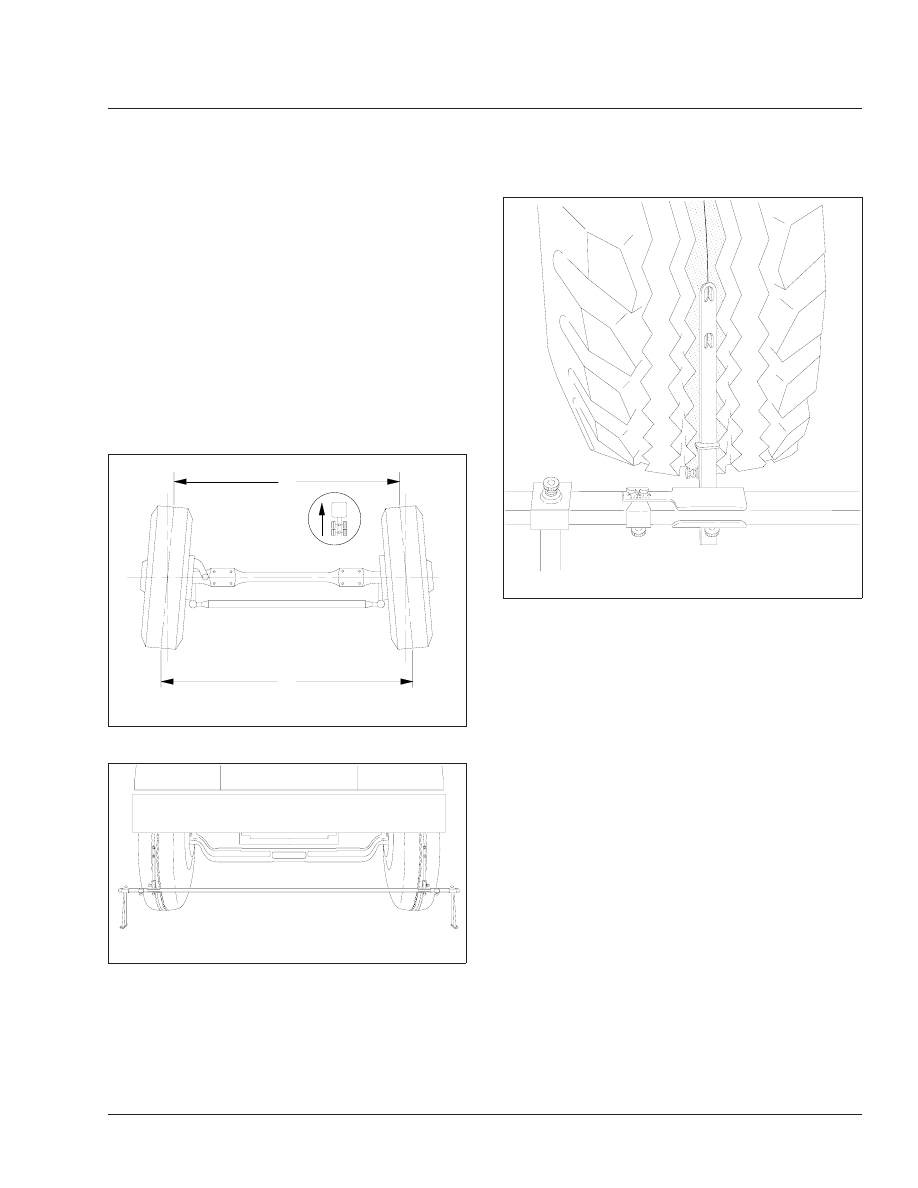

Fig. 5, Wheel Toe-In (Overhead View)

f330014a

08/30/94

Fig. 6, Trammel Bar Positioning

f400100a

08/30/94

Fig. 7, Setting the Trammel Bar Pointers

Front Axle

33

Heavy-Duty Trucks Maintenance Manual, June 2001

33/3

Title of Maintenance Operation (MOP)

MOP Number

Axle Breather and Lubricant Level Checking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35–01

Axle Lubricant Changing, Oil Filter Replacing, and Magnetic Strainer Cleaning. . . . . . . . . . . . . . . . . . . . . 35–02

Rear Axle

35

Index, Alphabetical

Heavy-Duty Trucks Maintenance Manual, January 1997

35–01 Axle Breather and

Lubricant Level
Checking

Eaton Axle Lubricant Level
Checking

CAUTION

Failure to keep the rear axle filled to the proper
level with the recommended lubricant can result in
rear axle damage.

1.

With the vehicle parked on level ground, apply
the parking brakes, and chock the tires.

2.

If the vehicle has just been driven, allow a few
minutes for the lubricant to settle.

3.

Clean the oil fill plug and area surrounding it,
then remove the plug from the fill hole (

Fig. 1

) or

from the standpipe (if so equipped) installed in
the fill hole.

IMPORTANT: A lubricant level close enough to
be seen or touched is not sufficient. It must be
level with the bottom of the fill hole (

Fig. 2

) or

top of the standpipe opening.

4.

Lubricant should be level with the bottom of the
fill hole (

Fig. 2

) or with the top of the standpipe

opening. If low, check the axle for oil leaks, and
correct as needed. Add lubricant as required.
See

Table 1

for recommended drive axle

lubricants.

Eaton Drive Axle Recommended Lubricant

Lubricant Type

Condition

Lubricant SAE

Viscosity

Grade

Eaton

®

Roadranger

®

Synthetic Drive Axle
Lubricants, or
Equivalent with
Military Specification
MIL–L–2105D

Over-the-Road
Service

75W–90

Off-Highway
Equipment, or
Under Extra
Heavy Loads

80W–140

Table 1, Eaton Drive Axle Recommended Lubricant

5.

Install and tighten the fill plug 40 to 60 lbf·ft (54
to 81 N·m).

6.

On non-drive axles equipped with oil-lubricated
wheel bearings, check the lubricant level at the
wheels. If low, add the same lubricant specified
for the drive axle.

NOTE: When adding or checking lubricant of
non-drive axles, clean the hub cap and plug be-
fore removing the plug. This minimizes the pos-
sibility of dirt entering the assembly

7.

Remove the chocks from the tires.

f350002a

1

2

3

06/07/94

1.

Axle Housing Breather

2.

Fill Plug

3.

Temperature Indicator
Plug

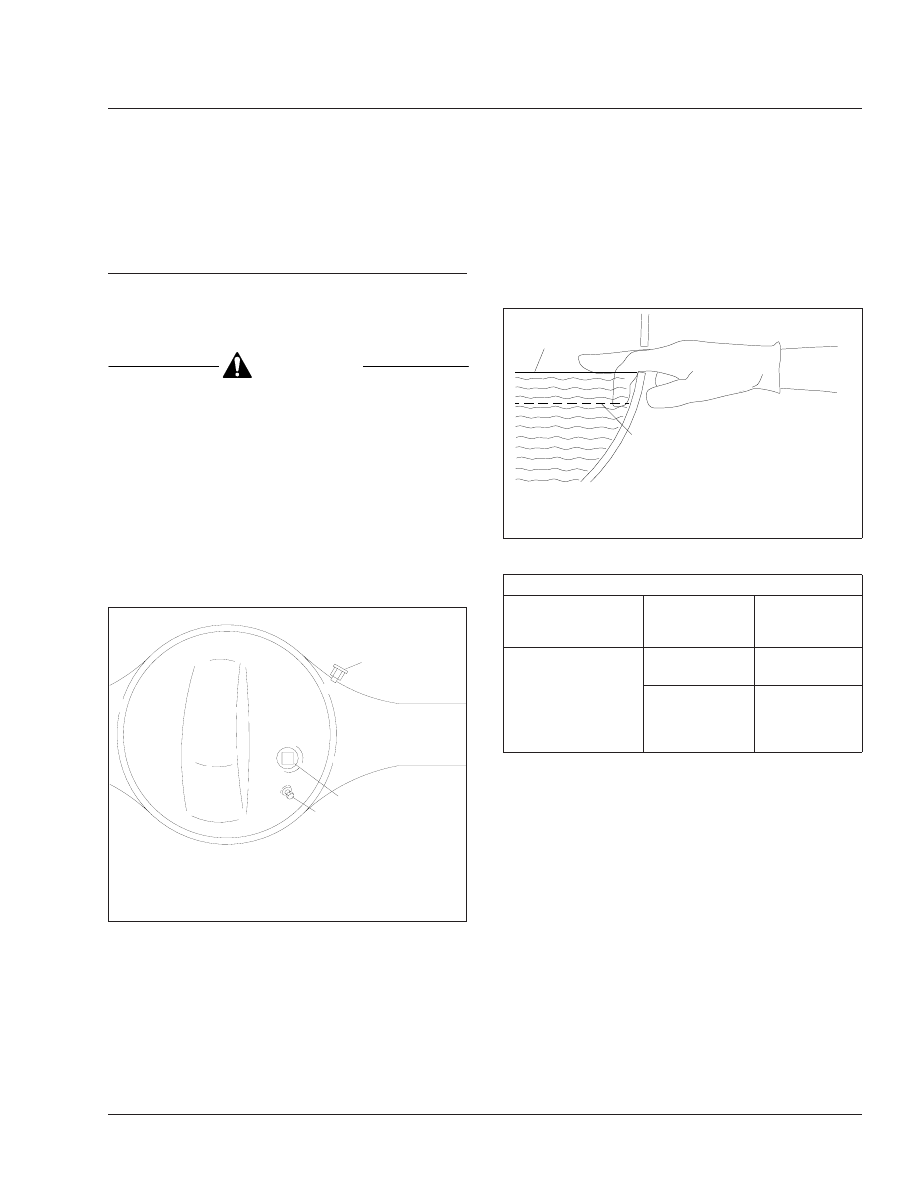

Fig. 1, Axle Housing

f350061a

A

B

08/17/2009

A. Correct (lube level at bottom of fill hole)
B. Incorrect (lube level below fill hole)

Fig. 2, Axle Lubricant Level Checking

Rear Axle

35

Heavy-Duty Trucks Maintenance Manual, January 1997

35/1

Eaton Two-Speed-Axle Shift Unit
Oil Level

CAUTION

Failure to keep lubricant at the specified level
could cause damage to the axle shift unit.

1.

Clean the shift unit oil fill plug, and area sur-
rounding it. See

Fig. 3

. Remove the fill plug.

2.

The lubricant level should be maintained at the
bottom of the fill hole. If low, add specified lubri-
cant.

CAUTION

Before adding additional lubricant, make sure of
the type currently in the shift unit. To prevent
component damage, do not mix engine oil with
automatic transmission fluid.

IMPORTANT: When vehicle operating tempera-
tures are above 0°F (–18°C), use SAE 10
heavy-duty engine oil, API service classification
SD (sulfated ash content must not exceed
1.85%). When vehicle operating temperatures
are below 0°F (–18°C), use one part kerosene
to three parts SAE 10 heavy-duty engine oil,

API service classification SD (sulfated ash con-
tent must not exceed 1.85%). This cold-weather
mixture can be safely used up to 32°F (0°C).

Commercially available automatic transmission
fluid may be used in place of SAE 10 engine oil.
Automatic transmission fluid can be used for all
temperatures; do not mix kerosene with it.

3.

Apply a small amount of Loctite

®

242, or equiva-

lent sealant, to the threads of the fill plug. Install
the fill plug finger-tight; then, using a wrench,
tighten it 1-1/2 turns past finger-tight.

Eaton Axle Breather Checking

Axle housing breathers (

Fig. 1

) must remain un-

clogged. Whenever the axle lubricant level is
checked, be sure the axle breather is open. Check
more often under adverse operating conditions. If the
breather is plugged or damaged, clean or replace it
as needed.

Meritor Axle Lubricant Level
Checking

CAUTION

Failure to keep the rear axle filled to the proper
level with the recommended lubricant can result in
rear axle damage.

1.

With the vehicle parked on level ground, apply
the parking brakes, and chock the tires.

2.

Clean the fill plug in the side of the axle carrier,
and the area surrounding it. See

Fig. 4

. Then

remove the plug.

NOTE: Some Meritor axles have a small tapped
and plugged hole near and below the housing
oil fill hole. This smaller hole is for a lubricant
temperature indicator only, and should not be
used as a fill or level hole.

3.

With the vehicle on level ground, lubricant should
be level with the bottom of the fill hole. If low,
check for oil leaks, correct as needed, then add
specified lubricant. See

Table 2

for recom-

mended drive axle lubricants.

f350021a

08/06/93

1

2

3

1.

Housing Cover Gasket

2.

Oil Fill Plug

3.

Shift Unit Housing
Cover

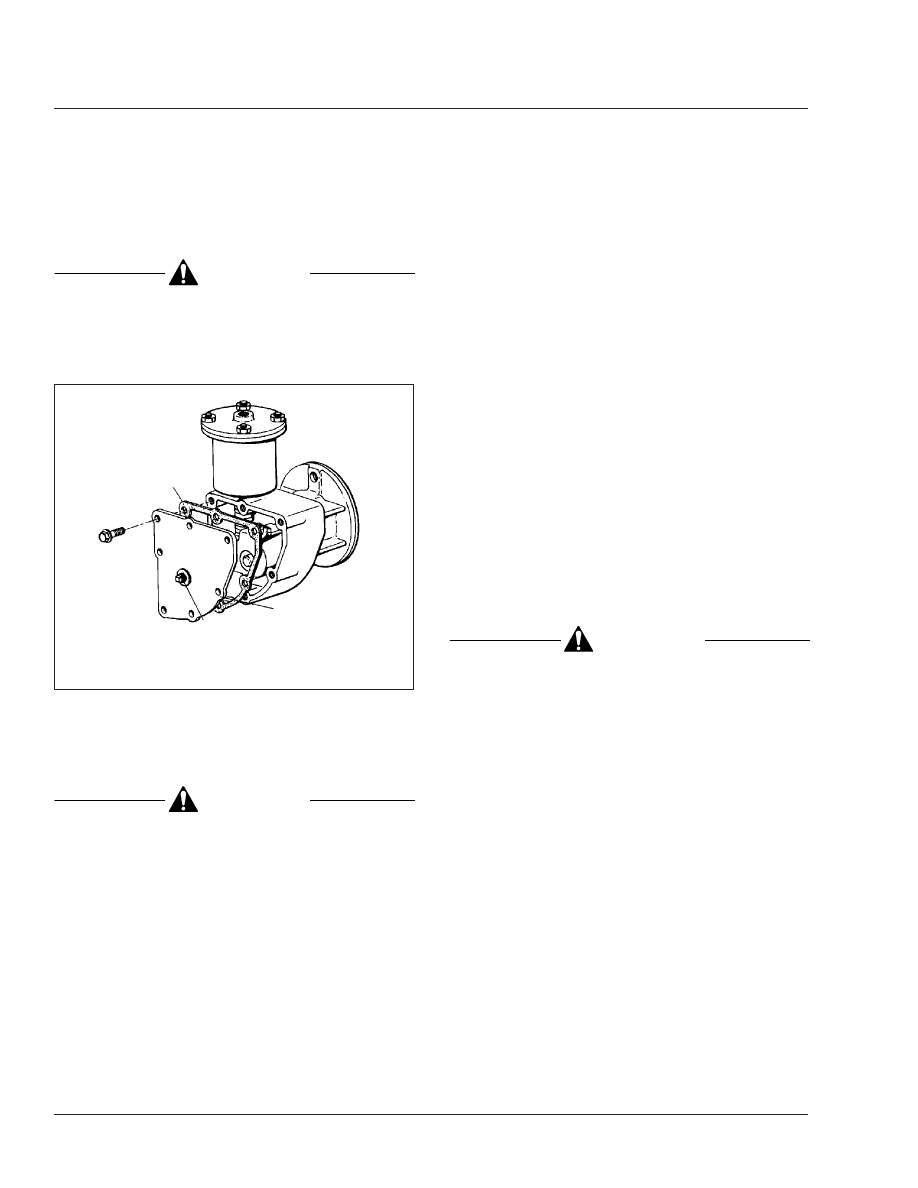

Fig. 3, Two-Speed-Axle Shift Unit
