Freightliner FLA/FLB/FLC/FLD/FLL. Manual - part 14

Title of Maintenance Operation (MOP)

MOP Number

Clutch Linkage Components Lubricating . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25–03

Clutch Release Bearing Lubricating. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25–01

Clutch Release Cross-Shaft Lubricating. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25–02

Clutch

25

Index, Alphabetical

Heavy-Duty Trucks Maintenance Manual, January 1998

25–01 Clutch Release Bearing

Lubricating

NOTE: For a clutch with a sealed release bear-
ing, the release bearing is lubricated at the time
of manufacture and requires no additional
grease for the life of the bearing. This type of
release bearing is not equipped with a grease
fitting.

For a clutch with a grease-type release bearing (see

Fig. 1

), wipe the dirt from the grease fitting.

CAUTION

Do not over-lubricate the clutch release bearing.
Over-lubrication could contaminate the clutch in-
ternally, causing clutch slippage and premature
failure. Do not use chassis grease or multipurpose
lubricants.

IMPORTANT: If the release bearing is

not

equipped with a grease-fitting extension that
extends outside the bell housing, lubricate the
bearing with the engine stopped. If equipped
with a grease-fitting extension that does extend

outside the bell housing, lubricate the bearing
with the engine running.

Using a pressure gun and high-temperature grease
only, lubricate the release bearing at the grease fit-
ting until grease starts coming out of the fitting.

Do

not

use chassis lube or multipurpose lubricants.

25–02 Clutch Release Cross-

Shaft Lubricating

The clutch release cross-shaft is equipped with two
grease fittings in the transmission clutch housing.
See

Fig. 2

and

Fig. 3

. Wipe the dirt from the grease

fittings. Using a pressure gun, lubricate the clutch
release cross-shaft with multipurpose chassis grease.

25–03 Clutch Linkage

Components Lubricating

FLA/FLB Clutch Linkage

For earlier FLAs, the clutch linkage is equipped with
four grease fittings, one at each rod end spherical
bearing. See

Fig. 4

,

Fig. 5

, and

Fig. 6

. Wipe the dirt

from the grease fittings. Using a pressure gun, lubri-
cate the clutch linkage with multipurpose chassis
grease.

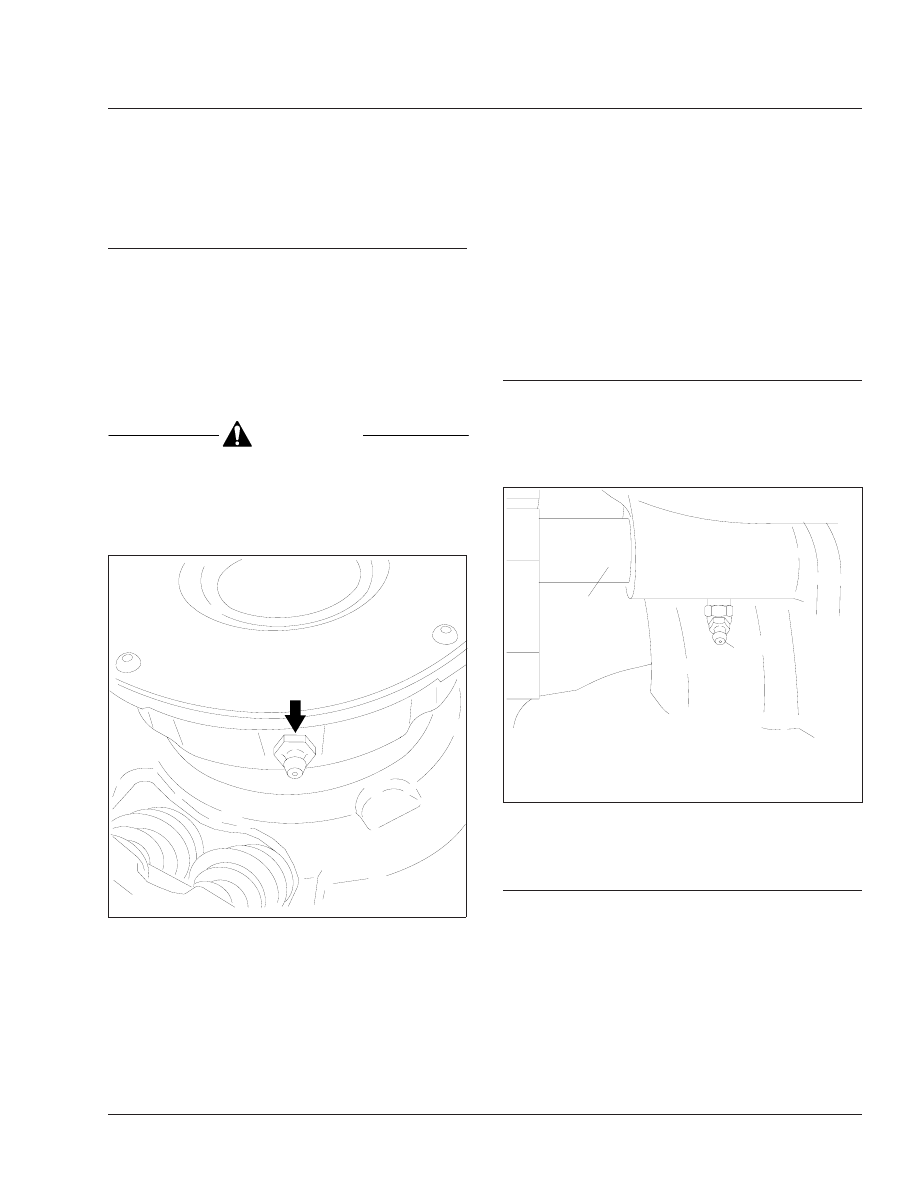

f250081a

05/27/93

Fig. 1, Release Bearing Grease Fitting

f250048a

1

2

10/19/93

1.

Clutch Release Cross-
Shaft

2.

Grease Fitting

Fig. 2, Cross-Shaft Grease Fitting, Left-Side

Clutch

25

Heavy-Duty Trucks Maintenance Manual, January 1998

25/1

Later FLAs and all FLBs are equipped with a grease
fitting on the inboard side of the bellcrank pivot pin.
See

Fig. 7

. Wipe the dirt from the fitting. Using a

pressure gun, lubricate the pivot pin with multipur-
pose chassis grease.

Some FLAs are equipped with a grease fitting on the
clutch pedal shaft. Wipe the dirt from the fitting.
Using a pressure gun, lubricate the clutch pedal shaft
with multipurpose chassis grease.

FLB Right-Hand Drive

On right-hand drive FLBs, there are three additional
lubrication points on the clutch linkage crossover
shaft.

Remove the plastic cap from the grease fitting on
both the left-hand and right-hand crossover shaft

bearings. Using a pressure gun, lubricate each bear-
ing with multipurpose chassis grease. See

Fig. 8

.

Locate the grease fitting on the side of the steering
column bracket at the end of the crossover shaft lube
tube. Using a pressure gun, lubricate the tube with
multipurpose chassis grease. See

Fig. 9

.

FLD Clutch Linkage

The FLD clutch linkage is equipped with two grease
fittings. See

Fig. 10

and

Fig. 11

.

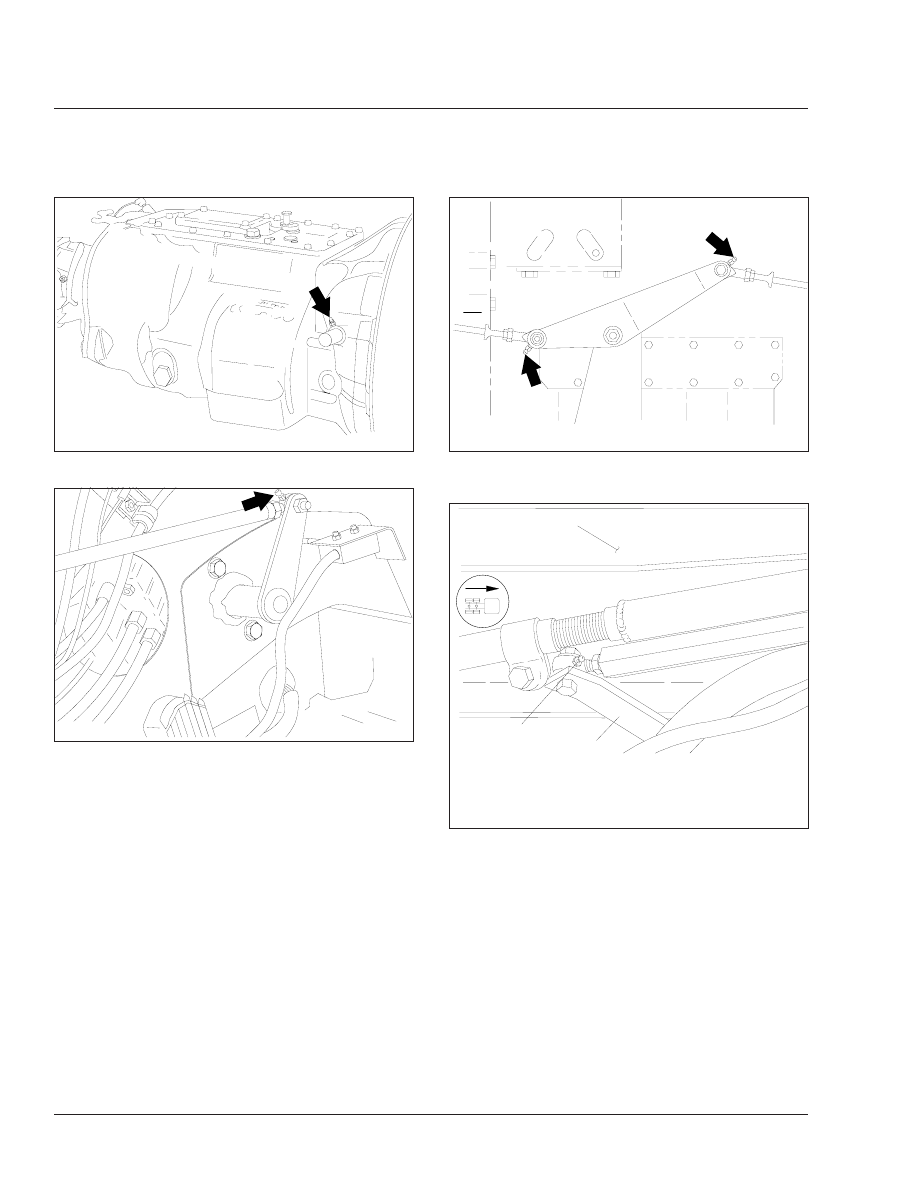

f260146a

05/27/93

Fig. 3, Cross-Shaft Grease Fitting, Right-Side

05/27/93

f250175a

Fig. 4, Earlier FLA Clutch Pedal Lever Grease Fitting

05/27/93

f250176a

Fig. 5, Earlier FLA Clutch Intermediate Bellcrank

Grease Fittings

05/27/93

f250045a

1

2

3

1.

Left-Hand Frame Rail

2.

Grease Fitting

3.

Clutch Release Lever

Fig. 6, Earlier FLA Clutch Release Lever Grease Fitting

Clutch

25

Heavy-Duty Trucks Maintenance Manual, January 1998

25/2

Wipe the dirt from the grease fittings. Using a pres-
sure gun, lubricate the clutch linkage with multipur-
pose chassis grease.

FLC Clutch Linkage

The FLC clutch relay lever is equipped with one
grease fitting at the center of the shaft. See

Fig. 12.

Wipe the dirt from the fitting. Using a pressure gun,
lubricate the clutch relay lever with multipurpose
chassis grease.

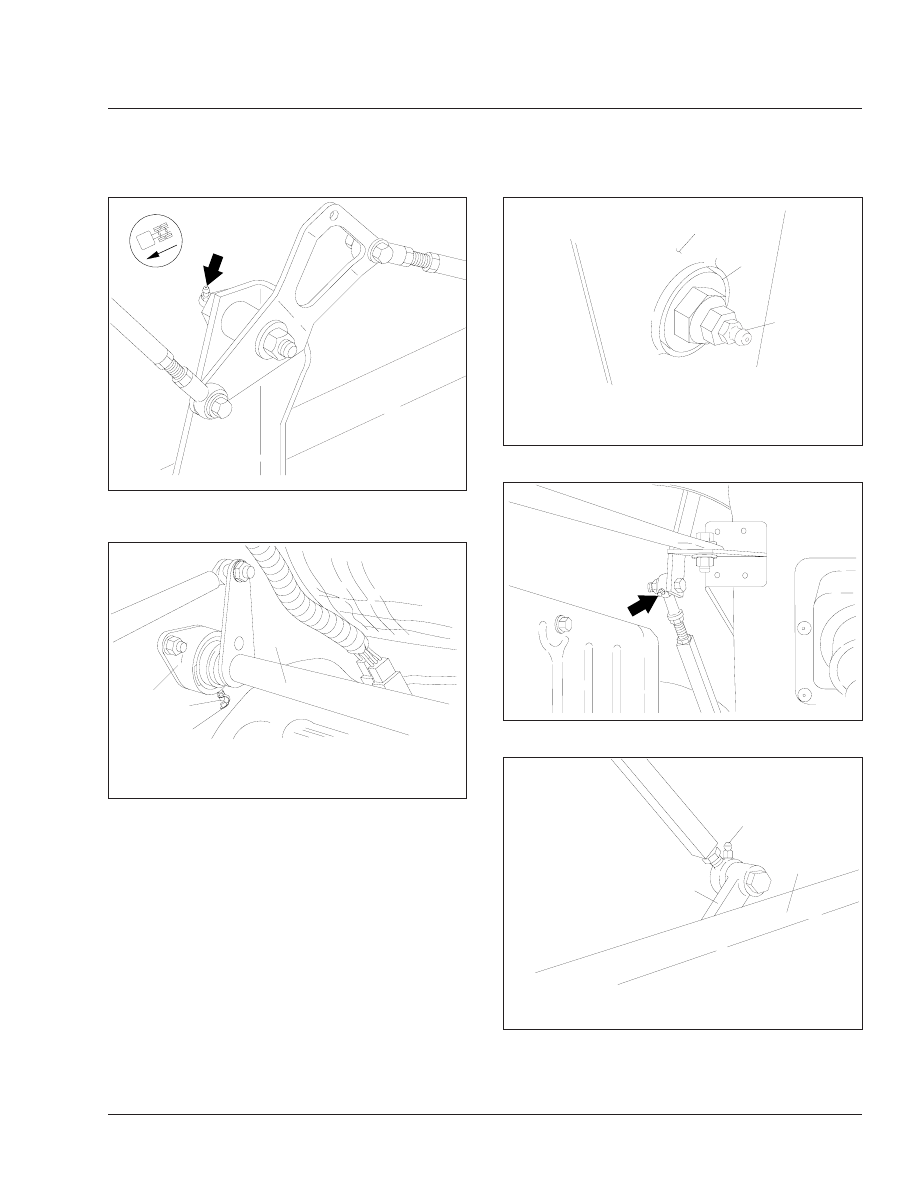

f250196

10/06/93

Fig. 7, FLB and Later FLA Bellcrank Pivot Pin Grease

Fitting

09/18/97

f250447

1

2

3

4

Left-hand bearing is shown; right-hand is similar.

1.

Bearing

2.

Grease Fitting

3.

Plastic Cap

4.

Crossover Shaft

Fig. 8, Crossover Shaft Bearing Grease Fitting, FLB

Right-Hand Drive

10/16/97

f250457

1

2

3

1.

Steering Column Bracket

2.

Crossover Shaft Lube Tube

3.

Grease Fitting

Fig. 9, Lube Tube Grease Fitting, FLB Right-Hand Drive

f250046a

05/27/93

Fig. 10, FLD Clutch Pedal Lever Grease Fitting

05/27/93

f250047a

1

2

3

1.

Grease Fitting

2.

Clutch Release Lever

3.

Left-Hand Frame Rail

Fig. 11, FLD Clutch Release Lever Grease Fitting

Clutch

25

Heavy-Duty Trucks Maintenance Manual, January 1998

25/3
