Foton BJ3251DLPJB. Каталог запасных частей - часть 20

标号

零部件代号

零部件名称及规格

Order

Part No

1124113100001

冷却系统安装图

1

Q67516

2

1417113300311

出气软管

3

1124113380002

发动机冷却水管

4

Q340B08

5

Q40308

弹簧垫圈

6

Q40108

平垫圈

7

Q150B0820

六角头螺栓

8

Q67545

9

1417113300310

10

Q67407200

塑料紧固带

11

1424113380010

出气软管

12

1124113100005

塑料副水箱总成

13

Q150B0825

六角头螺栓

14

1124113100004

副水箱支架

15

1124113100006

副水箱支承板

16

1417113300316

发动机出气软管

17

1120813300016

穿线护套

18

Q150B1020

六角头螺栓

19

Q40310

弹簧垫圈

20

Q40110

平垫圈

21

Q340B10

1310-1124113100001

冷却系统安装图

A

型螺杆传动式软管环箍

1

型六角螺母

A

型螺杆传动式软管环箍

冷却水软管II

1

型六角螺母

Part Name and Standards

Cooling system installation diagram

Схема установки системы охлаждения

Hose hoop - screw-drive type A

Хомут

Engine water outlet hose

Radiator assy

Радиатор системы охлаждения

Split pin

Шплинт

Thin hexagon slotted nut

Гайка корончатая

Radiator pull rod cushion

Подкладка стойки радиатора

Plain washer

Шайба

Hexagon head screw arbor

Винт

Radiator pull rod

Стойка радиатора демпфирующая

Hexagon head bolt

Болт

Spring washer

Шайба Гровера

Hexagon head screw arbor

Винт

1310-1124113100001

冷却系统安装图-1 Cooling system installation diagram(1)

Патрубок резиновый радиатора
верхний

Radiator cushion

Sleeve

Втулка

Radiator upper cushion

Подкладка радиатора верхняя

Hexagon slotted nut,style 1-fine thread

Гайка с тонкой резьбой

Split pin

Шплинт

Fan shroud assy

Кожух вентилятора в сборе

Cooling hose 1

Hose hoop - screw-drive type A

Хомут

Engine water inlet hose

Патрубок резиновый к двигателю

Water pipe fixing bracket

Hex nut - type 1

Гайка

Hexagon head bolt

Болт

Engine water intake pipe welding-on

Hexagon head bolt

Болт

Spring washer

Шайба Гровера

Plain washer

Шайба плоская

Seat pad I

Прокладка мягкая

Hexagon head bolt

Болт

Limiting sleeve of water pipe

Втулка ограничительная

Bracket

Кронштейн

Seat pad II

Прокладка мягкая

Hexagon head bolt

Болт

Hexagon head bolt

Болт

Water outlet Corrugated pipe,radiator

Pipe clamp

Зажим

Fan shroud assy

Кожух вентилятора

Подушка радиатора системы
охлаждения нижняя

Шланг системы охлаждения к
двигателю

Кронштейн фиксирующий трубки

систохлаждения

Входная трубка систохл двигателя
привареная

Трубка гофрированная радиатора
выходная

Part Name and Standards

Air intake device

Воздухозаборник

Hexagon head bolt

Болт

Spring washer

Шайба Гровера

Plain washer

Шайба

Supercharging intercooler

Интеркуллер

T type clamp

Хомут патрубка входного

Intake pipe I

Патрубок входной

Exhaust pipe of inter-cooler

Патрубок интеркулера верхний

Rubber hose II

Hex nut - type 1

Гайка

Clamp

Хомут выпускной трубы (гофра низ)

Spring washer

Шайба Гровера

Plain washer

Шайба

Rubber metallic support

Втулка резино-металлическая

Hexagon head bolt

Болт

Inlet pipe I of inter-cooler

Патрубок интеркулера нижний (1)

Air intake pipe II, intercooler

Патрубок интеркулера нижний (2)

Angle bracket

Кронштейн угловой

1190-1S417111900H0

进气装置（二）Air intake device(2)

Патрубок резиновый к воздушному
фильтру

Part Name and Standards

Кондиционер

Болт с шайбами

Evaporator assy

Испаритель в сборе

Upper fixing bracket

Кронштейн фиксирующий верхний

Болт с шайбами

Evaporator inlet hose

Water shoot

Трубка для слива конденсата

Left brackt of condenser

Кронштейн радиатора левый

Stay pole

Стока крепления радиатора

Condenser assy

Конденсатор в сборе

Hexagon flange nut

Гайка

Spring washer

Шайба Гровера

Plain washer

Шайба

Condenser inlet pipe

Pipe clip

Скоба

Evaporator outlet hose

Two-pipe clip

Скоба

Induction hose, compressor

Outlet hose, compressor

Шланг компрессора выходной

Two-pipe clip

Зажим-защелка на две трубки

8120-1SB24981202H2

冷气装置-易初潍柴 Air-conditioning device(Yichu Weifang diesel)

Air-conditioning device(Yichu Weifang

diesel)
Hexagon head bolt, spring washer and

washer seaming

Hexagon head bolt, spring washer and
washer seaming

Шланг испарителя кондиционера
входной

Трубка конденсатора кондиционера
входная

Шланг испарителя кондиционера

выходной

Шланг компрес для подачи жидкости
по давлением

Idle gear assy

Compressor bracket

Кронштейн крепления компрессора

Болт с шайбами

Hexagon head bolt

Болт

Hexagon flange nut

Spring washer

Шайба Гровера

Plain washer

Шайба

Compressor belt

Ремень компрессора кондиционера

Compressor(Shanghai Yichu)

Компрессор кондиционера в сборе

Two-pipe clip

Зажим-защелка на две трубки

Hose bracket

Кронштейн крепления шланга

Болт с шайбами

Hose bracket

Кронштейн крепления шланга

Pressure plate

Прижимная планка

Shroud fixing bracket

Кронштейн фиксирующий защитный

Adjusting screw arbor

Штифт регулировочный

Ролик обводной ремня компрессора
кондиционера

Hexagon head bolt, spring washer and
washer seaming

Шланг испарителя кондиционера
входной

Hexagon head bolt, spring washer and
washer seaming

Part Name and Standards

Cooling system installation diagram

Hose hoop - screw-drive type A

Хомут под отвертку

Outlet hose

Выходной шланг

Engine water cooling pipe

Патрубок радиатора охлаждения

Hex nut - type 1

Гайка

Spring washer

Шайба Гровера

Plain washer

Шайба

Hexagon head bolt

Болт

Hose hoop - screw-drive type A

Хомут под отвертку

Cooling hose 2

Plactics fixing belt

Ремешок фиксирующий пластиковый

Outlet hose

Выходной шланг

Plastic auxiliary water assy

Hexagon head bolt

Болт

Auxiliary water tank bracket

Auxiliary water support plate

Engine outlet hose

Выходной шланг двигателя

Wire shield sleeve

Гребенка для проводов

Hexagon head bolt

Болт

Spring washer

Шайба Гровера

Plain washer

Шайба

Hex nut - type 1

Гайка

1310-1124113100001

冷却系统安装图-2 Cooling system installation diagram(2)

Система охлаждения, сборочный
чертеж

Шланг системы охлаждения к
расширительному бачку

Бачок расширительный системы
охлаждения

Кронштейн расширительного бачка
системы охлаждения
Кронштейн доп расширительн бачка
системы охлаждения

标号

零部件代号

零部件名称及规格

Part Name and Standards

Order

Part No
1S32083610000

蓄电池

Battery

1

1471036100007

蓄电池箱盖

Battery box cover

2

1417036100008

拉钩

Pull hook

3

Q5005060

开口销

Split pin

4

1471036100017

蓄电池

Battery

5

1417036100005

隔板

Baffler

6

1471036100018

夹紧支架

Clamp bracket

7

Q33408

Locking metal nut,style 1

8

Q40008

小垫圈

Small washer

9

1471036100010

橡胶缓冲块

Rubber damping block

10

1471036100009

紧固拉杆

Tighten pull rod

11

1417036100006

橡胶垫板

Rubber base plate

12

1417036100003

蓄电池箱体

Battery body

3610-1S32083610000

蓄电池

1

型全金属六角锁紧螺母

13

Q150B1645

六角头螺栓

Hexagon head bolt

14

Q40116

平垫圈

Plain washer

15

1417036100014

穿线护套

Wire shield sleeve

16

Q40316

弹簧垫圈

Spring washer

17

1320836100001

蓄电池支架

Battery bracket

标号

零部件代号

零部件名称及规格

Part Name and Standards

Order

Part No
1SB24937403H2

车身线束

Cabin wire harness

1

1B24937480312

驾驶室顶棚线束

Cab ceiling wire

2

1B24937480311

车身主线束

Vehicle body main wire

3

1B24937480205

左门线束

Left door wire harness

4

Q67403700

塑料紧箍带

Plastic fastening belt

5

1B24937480317

左前照灯线束

Front headlamp wire(LH)

3740-1SB24937403H2

车身线束 Cabin wire harness

标号

零部件代号

零部件名称及规格

Part Name and Standards

Order

Part No

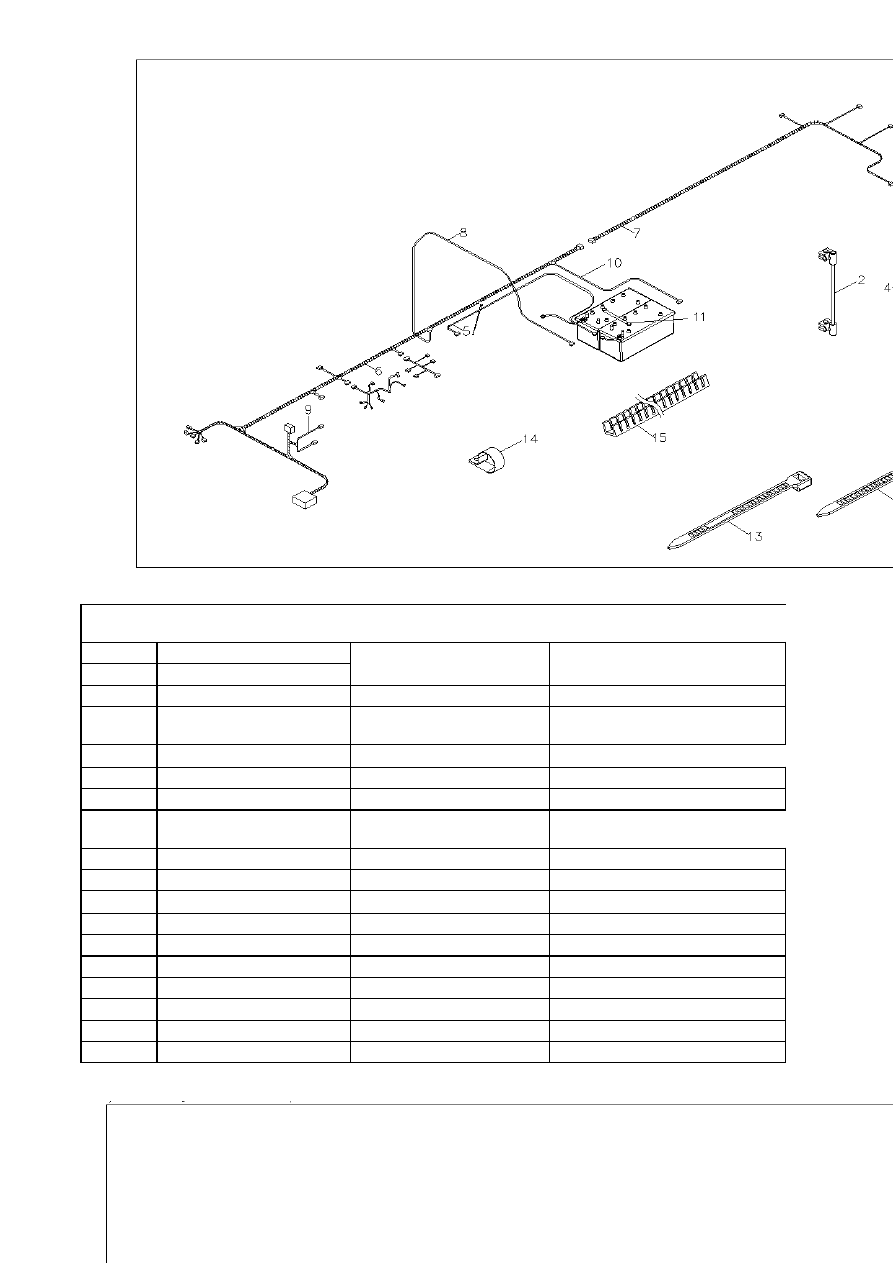

1S324136202H1

底盘线束

Chassis wire harness

1

1124136200001

Power wire("+" to battery switch)

2

1124136200002

Power wire("+" to "-")

3

Q150B0835

六角头螺栓

Hexagon head bolt

4

Q340B08

Hex nut - type 1

5

1124136200003

6

1324136280026

Frame wire 1

7

1324136280027

Frame wire 2

8

1124136200010

翻转机构线束

Tilting mechanism wire harness

9

1125836281024

驾驶室搭铁线

Cabin body ground wire

10

1326836280032

侧标志灯线束

Wire harness of side mark lamp

11

1124136200005

发动机搭铁线

engine ground wire

12

1417035600187

扎线带

Binder line

13

1417035600188

扎线带

Binder line

14

Q68625F4

单管夹片

Pipe clip

15

1417036100014

穿线护套

Wire shield sleeve

3620-1S324136202H1

底盘线束 Chassis wire harness

电源线（“+”至蓄电池总开
关)

电源线（“+”至“-)

1

型六角螺母

电源线（蓄电池总开关至起
动机

Power wire(battery switch to
starter)

车架线束1

车架线束2

标号

零部件代号

零部件名称及规格

Part Name and Standards

Order

Part No
1SB2493780101

电气附件

Electric parts

1

1B24937800001

点烟器总成

Cigarette lighter

3780-1SB2493780101

电气附件

标号

零部件代号

零部件名称及规格

Part Name and Standards

Order

Part No

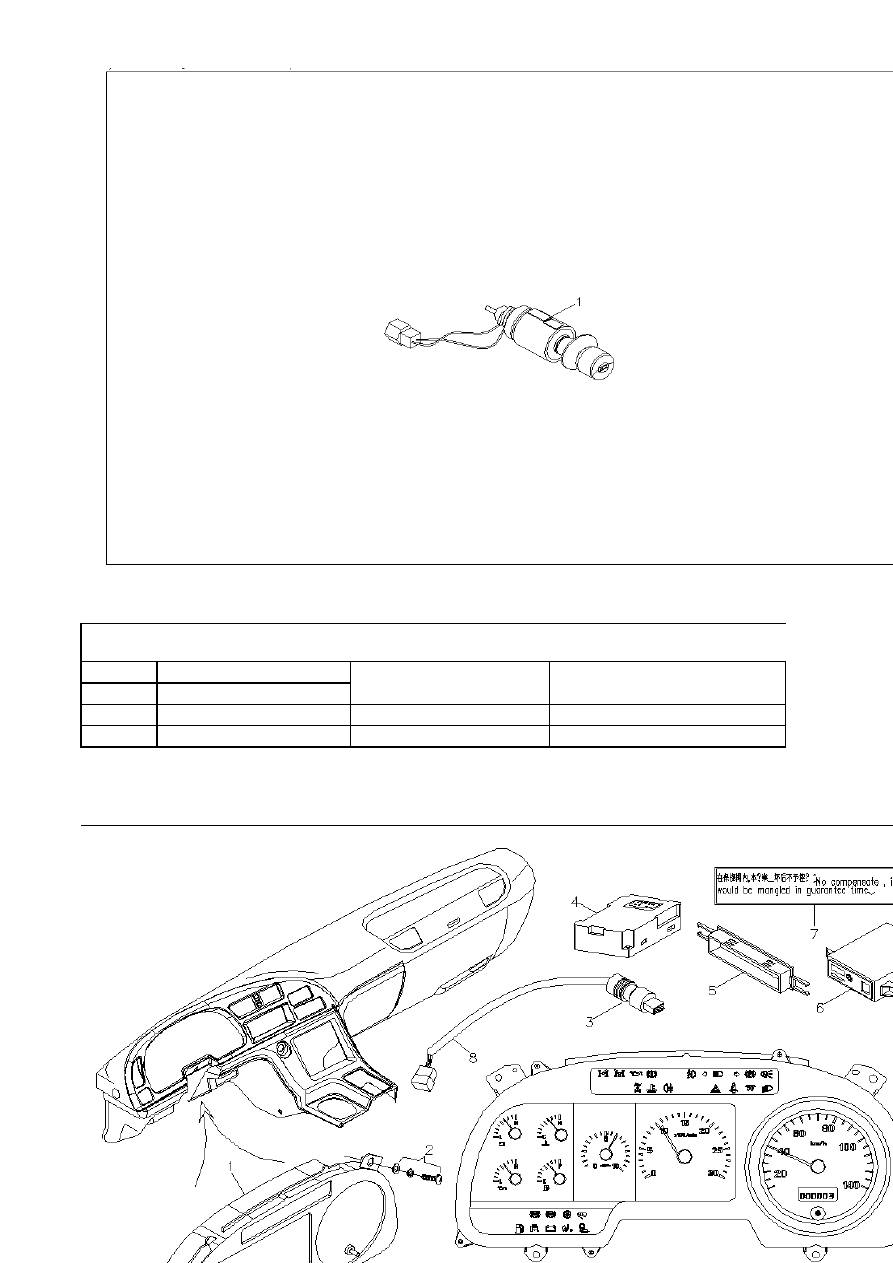

1SB24937602HA

仪表装置

Instrument device

1

1B24937680225

组合仪表总成

Combination instrument assy

2

Q2200620

3

1B24937680304

车速里程表传感器

Odometer sensor

4

1B24937500096

仪表拨码器

Instrument dial

5

1B24937500099

拨码器盖板

Dial device cover

6

1B24937680280

行驶记录仪

Running recorder

7

1B24937500098

拨码器不干胶标识

Dial device glue mark

8

1B24937680312

3760-1SB24937602HA

仪表装置 Instrument device

十字槽盘头自攻螺钉和
平垫圈组合件

Cross-recessed self-tapping
screw & washer combined parts

里程表传感器过渡连接
线

Odometer sensor transition
connecting wire

标号

零部件代号

零部件名称及规格

Part Name and Standards

Order

Part No

继电器

Relay

1

1B24937500005

通用继电器

General relay

2

1B24937500006

预热控制器

Preheating controler

3

1B22037521001

灯丝检测控制器

Filament inspection controller

4

Q2710516

十字槽头自攻螺钉

5

1B22037521002

转向闪光器

Steering flasher

6

1B24937500097

控制器安装支架

Installation braсket of controller

7

Q150B0620

六角头螺栓

Hexagon head bolt

8

Q32006

六角法兰面螺母

Hexagon flange nut

9

1B22037521005

刮水间歇控制器

Wiper intermittence controller

10

Q2710514

十字槽自攻螺钉

Cross-recessed self-tapping screw

11

1B22037521006

水位过低报警器

Low water level warner

12

1B22037521007

控制器安装插座

Controller fixing plug

13

1B22037521008

报警闪光器

Warning flasher

14

1B22037521003

Sticky label of relays and fuses

15

1B22037500006

熄火控制器

Engine stop cable

3750-1SB24937501H1

继电器

1SB24937501H1

Cross recessed head tapping

screw

继电器、保险丝不干胶
标示

标号

零部件代号

零部件名称及规格

Part Name and Standards

Order

Part No
1S325836701H1

信号装置

Signal device

1

Q150B1235

六角头螺栓

Hexagon head bolt

2

Q40112

弹簧垫圈

Spring washer

3

Q40312

弹簧垫圈

Spring washer

4

1325836700001

右喇叭支架

Right horn bracket

5

1124136700001

高音喇叭

High sound horn

6

Q40108

平垫圈

Plain washer

7

Q40308

弹簧垫圈

Spring washer

8

Q340B08

Hex nut - type 1

9

1124136700002

低音喇叭

Lower voice horn

10

1325836700002

左喇叭支架

Left horn bracket

11

Q150B0835

六角头螺栓

Hexagon head bolt

12

1124136700003

倒车蜂鸣器

Reverse buzzer

13

Q340B12

Hex nut - type 1

3670-1S325836701H1

信号装置 Signal device

1

型六角螺母

1

型六角螺母

标号

零部件代号

零部件名称及规格

Part Name and Standards

Order

Part No
1SB2207910101

音响装置

Sound device

1

1B24979100040

天线总成

Antanna assy

2

1B24953100044

拉丝夹子

Pulling wire clip

3

1B24979100060

护孔圈

Protection ring

4

收放机总成

Radio assy

5

1B24979100030

扬声器

Speaker

6

Q2360616

7

1B24979100070

天线电缆

Antanna cable

7910-1SB2207910101

音响装置

1B22079100100

十字槽盘头螺钉、弹簧
垫圈和平垫圈组合件

Cross-recessed pan head screw,
spring washer and washer
combined parts

标号

零部件代号

零部件名称及规格

Part Name and Standards

Order

Part No
1SB24937302H6

开关

Switch

1

1B22037321051

组合开关右护罩

2

1B22037321052

组合开关前护罩

3

1B22037321056

组合开关

Combination switch

4

1B22037321006

点火锁总成

Ignition switch assy

5

Q174B0830

Hexagon head bolt

6

1B22037321050

组合开关左护罩

7

1B24937321016

A/C control switch

8

Q2140616

十字盘槽螺钉

Screw

9

Q150B0620

六角头螺栓

Hexagon head bolt

10

Q40106

平垫圈

Plain washer

11

Q40108

平垫圈

Plain washer

12

Q40308

弹簧垫圈

Spring washer

13

1B24937300058

制动灯开关

Brake light switch

14

1B24937300021

离合器开关

Clutch switch

15

1B24937300035

车门开关

Vehicle door switch

16

1B24937300036

车门开关堵塞

Vehicle door switch plug

17

1B24937321032

翘板开关总成

Knob switch assy

18

1B24237300026

驻车制动灯指示灯开关

Parking brake lamp switch

19

1B24237300025

气压报警指示灯开关

Air pressure warning lamp switch

20

1B24937321017

下翘板开关总成

Lower knob switch assy

3730-1SB24937302H6

开关二

Right protective cover, component
switch
Front protective cover, component
switch

六角头螺栓（带十字槽
螺栓）

Left protective cover, component
switch

暖风/空调控制面板
