Foton BJ3251DLPJB. Каталог запасных частей

13251856R0354

货箱开启机构安装图

13251856R0297

后锁扣

13251856R0296

挂钩支座

13251856R0285

Q5003232

开口销

13251856R0291

挂钩

Q5003228

开口销

13251856R0286

13251856R0292

弹簧

13251856R0293

链条总成

13251856R0288

锁杆顶座

13251856R0287

Q5004020

开口销

13251856R0284

锁杆螺栓

13251856R0280

后锁钩座总成

Q340B16

销轴1

销轴2

销轴3

型六角螺母

13251859R0142

序号Order

零件代号 Part

零件名称及规格

13251859R0137

13251859R0139

左支架总成

13251859R0140

右支架总成

Q150B1230

六角头螺栓

Q40312

弹簧垫圈

Q340B12

13251859R0141

左防护栏焊接总成

13251859R0143

右防护栏焊接总成

序号Order

零件代号 Part

零件名称及规格

支撑角钢3

型六角螺母

Part Name

Cargo carriage assembly
Carriage inclining mechanism

Hydraulic system of the carriage inclining mechanism

Welding structure assembly of the sub-frame
Right side rear fender assembly
Left side rear fender assembly
Left side safeguarding rail assembly

Right side safeguarding rail assembly

Opening/closing mechanism of the cargo carriage
Drivable chassis

BJ3251DLPJB

系列自卸车总装图

BJ3251DLPJB Series General assembling drawing of the self-empty vehicle

Outside conjunction plank

Inside the conjunction plank
Inside the conjunction plank
Horizontal beam of empress assembly

13251856R1977 Cargo body and auxiliary frame installation

Part Name

Lubricating nipple

Hexagon head bolt
1-type hexagon nut
Spring washer
Pin shaft
Ringent pin

13251856R1977

货箱及副车架安装总成

Hex slotted nut,fine thread

Lifting shaft seat

Spring washer

Hex slotted nut,fine thread

Cargo body

Cargo body support shaft

13251860R0005 Cargo lifting mechanism installation

Part Name

Lubricating nipple
Stalk set
Drawing rod assembly
Raise to rise the support assembly
Hexagon head bolt
Spring washer
Stopper plateI
Stalk set
Washer
Outer conical nut
Inner conical nut
Pin
Stalk set
Welding structure assembly of tri-angle arm
Carriage supporting shaft

Pin of the oil tank
Stalk set
Stopper plate II

13251860R0005

货箱倾斜机构安装图

13251863R0403 Lifting mechanism hydraulic system

Part Name

Hydraulic fluid tank
Hexagon head bolt
1-type hexagon nut
Spring washer

Pipeline of the Hydraulic fluid tank

Oil inlet connector
Low pressure rubber hose
Integrated bump-valve assembly
Oil outlet connector

High-pressure direct shipping links
High pressure oil pipe of the oil pump
Lifting cylinder
High pressure oil pipe of the oil pump
The low-pressure soft tube Assembly
hexagon nut
Spring washer
Transmission shaft of the oil pump
Hexagon head bolt
2-type hexagon nut
Spring washer

13251863R0458 Lifting mechanism hydraulic system

Part Name

13251863R0403

倾卸机构液压系统安装图

13251863R0458

倾卸机构液压系统安装图

Hexagon head bolt

Oil pump bracket

Oil pump bracket-2
Hexagon head bolt
Spring washer
2-type hexagon nut
Hexagon head bolt
Spring washer
hexagon nut
Spring washer
2-type hexagon nut
Hexagon head bolt
2-type hexagon nut
Soft tube wreath hoop

Oil pump bracket assembly

13251856R0354 Cargo body open mechanism

Part Name

13251856R0354

货箱开启机构

Rear lock button
Pothook bracket
Pin shaft 1
Ringent pin
Pothook
Ringent pin
Pin shaft 2
Spring
Chain assembly
Locking rod top bracket
Pin shaft 3
Ringent pin
Locking rod bolt
Rear lock claw bracket assembly
1-type hexagon nut

Part Name

Assembling drawing of the opening/closing mechanism of
the cargo carriage

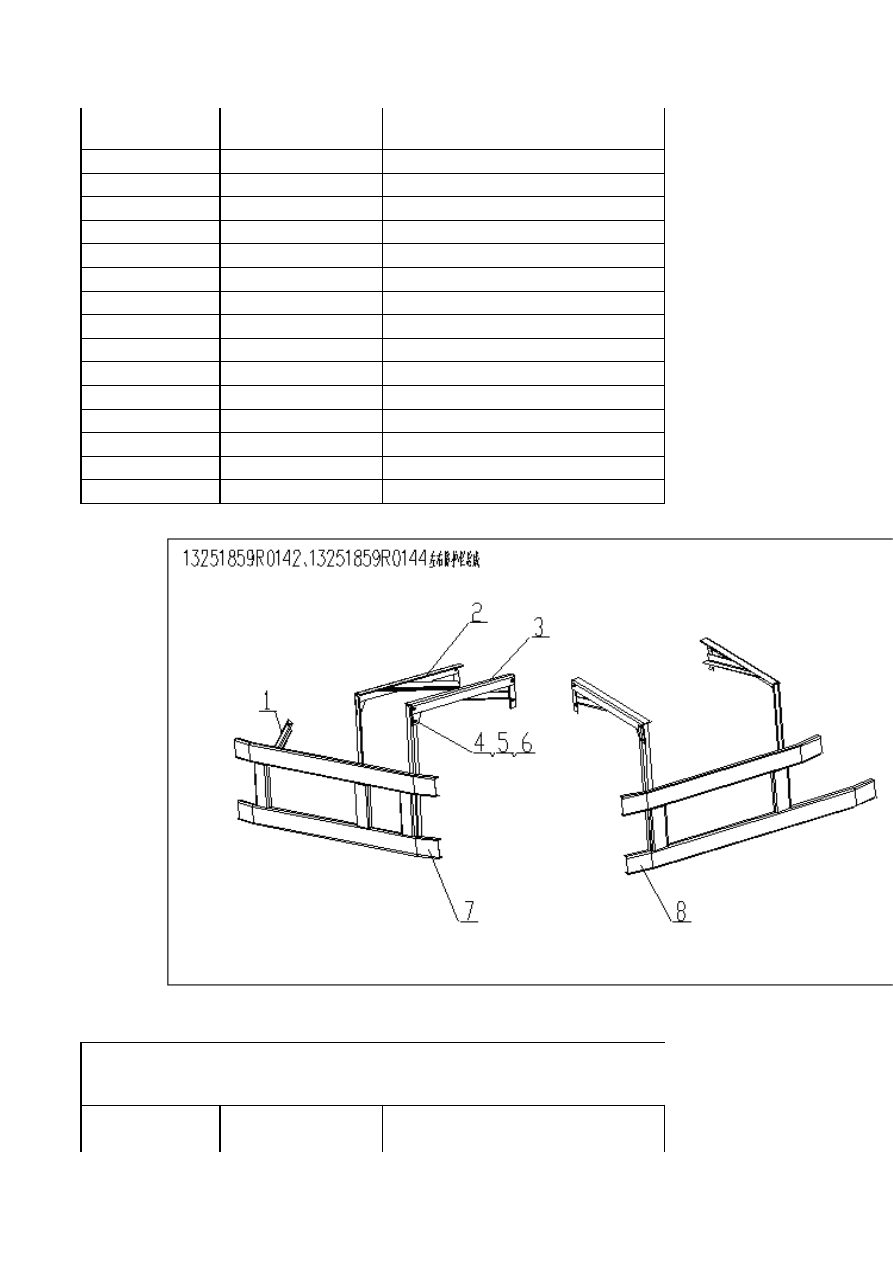

13251859R0142

、13251859R0144防护栏安装图

13251859R0142

、13251859R0144 Protective grill

Russian name

Кузов в сборе
Подъемный механизм кузова

Система гидравлическая подъемного механизма

Сварная конструкция подрамника
Крыло заднее правое
Крыло заднее левое
Предохранительное ограждение левое

Предохранительное ограждение правое

Механизм подъема/опускания груза
Шасси самоходное

系列自卸车总装图

BJ3251DLPJB Series General assembling drawing of the self-empty vehicle

13251856R1900 auxiliary frame installation

Russian name

Кронштейн крепления бачка для гидравлической жидкости
Планка для установки топливного бака правая
Планка для установки топливного бака левая
Опора топливного бака
Панель рамы механизма подъема
Балка левая
Накладная пластина рамы
Усиливающая пластина
2-я поперечина подъемного механизма
Балка правая

3-я поперечина подъемного механизма
Узел защиты от переворачивания кузова правый
Планка
Планка
Подъемник узла защиты от переворачивания

Внешняя связывающая планка

Внутренняя связывающая планка
Внутренняя связывающая планка
Балка горизонтальная

13251856R1977 Cargo body and auxiliary frame installation

Russian name

Гайка с тонокой резьбой
Основание подъемного вала
Шайба пружинная
Гайка с тонкой резьбой
Кузов
Штанга опорная кузова

Пресс-масленка

Болт
Гайка с мелким шагом
Шайба пружинная
Штифт вала
Шплинт разводной

货箱及副车架安装总成

13251860R0005 Cargo lifting mechanism installation

Russian name

Пресс-масленка
Втулка опорного пальца
Штанга приводная
Опорный рычаг механизма подъема
Болт
Шайба пружинная
Пластина стопорная
Втулка опорного пальца
Шайба
Гайка коническая внешняя
Гайка коническая внутренняя
Штифт
Втулка опорного пальца
Сварная конструкция в виде треугольного плеча
Вал опорный каретки подъемного механизма

Втулка опорного пальца
Пластина стопорная

货箱倾斜机构安装图

Штифт

крепления

гидроцилиндра

подъемного

механизма

13251863R0227 Cargo lifting mechanism installation

Russian name

Болт
Гайка
Шайба плоская
Пластина
Насос шестеренный

13251863R0227

倾卸货箱控制系统

Кронштейн

крепления

ручки

управления

подъемным

механизмом

Foton BJ3251DLPJB. Каталог запасных частей - часть 18
