Foton Auman BJ 1093. Подъем на домкрате и замена колеса

Foton Auman BJ 1093. Подъем на домкрате и замена колеса

Подготовка к работе 1. Остановите автомобиль на ровной поверхности, поднимите кран стояночного тормоза.

2. Включите аварийную световую сигнализацию.

3. Установите упор под колесо, установленное по диагонали от демонтируемого.

Когда автомобиль поднят на домкрате, выполнять работы под его нижней частью запрещено.

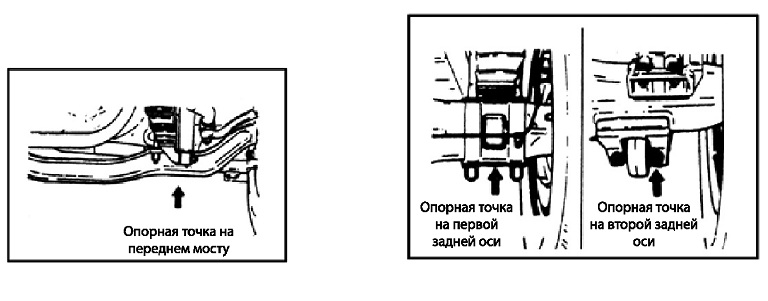

Подъем переднего моста

Установите домкрат под опорной точкой, как указано на иллюстрации.

Foton Auman BJ 1093. Подъем заднего моста

Для автомобилей с одинарным задним мостом: установите домкрат под листовой рессорой, нельзя помещать его под дифференциалом. Для автомобилей со сдвоенным задним мостом: установите домкрат под трубчатой балкой задней оси.

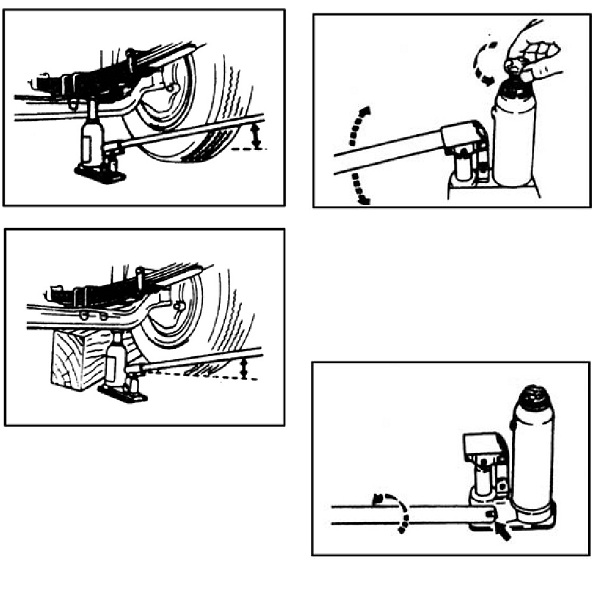

При утечке воздуха из шин, если требуется замена шины, но невозможно установить домкрат под указанной опорной точкой, требуется подложить деревянный брусок под переднюю ось. Порядок действий:

1. Включить стояночный тормоз, зафиксировать колесо, расположенное по диагонали от нужной точки установки домкрата.

2. Установить домкрат под листовой рессорой. Следить за тем, чтобы домкрат занял нужное положение для подъема оси.

3. Подложить брусок под ось. Следить за тем, чтобы ось опиралась на него, и опустить домкрат, установленный под листовой рессорой.

4. Перенести домкрат под нужную опорную точку и вновь поднять ось, так чтобы снять спущенную шину. Если рессорная подвеска согнется, нужно поднимать переднюю ось с особой осторожностью. Чтобы обеспечить устойчивость поднятого на домкрате автомобиля используйте брусок как можно большего размера.

Foton Auman BJ 1093. Инструкции по использованию домкрата

Подъем на домкрате Если опорная точка домкрата находится выше его верхней поверхности, следует выдвинуть цилиндр домкрата, вращая его против часовой стрелки.

Установите ручку домкрата, чтобы выдвигать и опускать цилиндр.

Foton Auman BJ 1093. Опускание

Оставить ручку домкрата в положении, показанном на иллюстрации, опустить ее вниз и медленно повернуть против часовой стрелки, чтобы выпустить воздух.

Не пользуйтесь домкратом на склоне и мягкой поверхности. Для подъема используйте только указанные опорные точки.

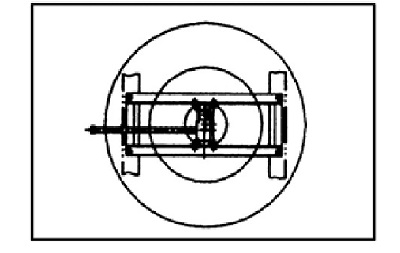

Запасное колесо

(1) Вставить рукоятку для демонтажа запасного колеса в муфту.

(2) Медленно поворачивать рукоятку, опустить колесо, вынуть его с боковой стороны и снять с него кронштейн.

(3) После замены колеса поместить запасное колесо на кронштейн и медленно поднять его с помощью рукоятки.

Перед установкой кронштейна запасного колеса очистить крепежную цепь и при необходимости смазать ее должным образом.
