Проверка и ремонт

13

Поочерёдный техуход
воздушный фильтр
Нечистый воздушный фильтроэлемент не только уменьшит мощность

двигателя, но и увеличит затрату топлива и коптит.  Когда фильтроэле-

мент запачкается до определённой степени, индикатор количества пыли

воздухоочистителя будет сверкать. В это время производить зачистку или

очистку по следующим методам
1. Интервал проверки и техухода
Очистить фильтроэлемент регулярно или при освещении индикатора от

задевания воздухоочистителя.
Кроме замены фильтроэлементов, не допускается разобрать (или

очистить) внутренний фильтроэлемент (безопасный фильтроэле-

мент) воздухоочистителя двойного ступни.
2. Замена фильтроэлемента
Каждый год через 6 раз очистки или замечании ущерба фильтроэлемент

должен  производить замену (при замене фильроэлемена прокладка и гер-

метическое кольцо должна вместе замениться).
В случае замены фильтроэлемента или при замечании нарушения

самого фильтроэлемента непременно заменить внутренний фильтро-

элемент. Во время замены фильтроэлемент лучше применить чис-

тый фильтролэлемен AUMAN, а то может уменьшить эффективность

очистки и может нарушить двигатель одновременно.

Проверка и ремонт

1

3. Общие пункты для внимания


 Должно избежать применить дефектный или нарушенный фильтроэле-

мент.


 В пылевой среде нельзя разобрать фильтроэлемент с очисткой, несмот-

ря на эксплуатацию и остановку двигателя.


 При установлении нового фильтроэлемента или его очистке должно

предотвратить входыли или примесь в воздухоочиститель.
4. Демонтаж фильтроэлемента
1) Ослабить бабочную гайку, потом разобрать внешнюю крышку.
2) Снять бабочную гайку, зажать и вынуть фильтроэлемент(или фильтро-

элемент).. Должно осторожно поставлять его во избежание поломки.
3) Метод демонтажа фильтрэлемента вертикального кассетный струкции:
①

 ослабеть все болты корпуса; ② Одновременно ослабеть хомут резино-

вого беребрана, соединенный к воздухоотводу; ③ Назад вращать капот

воздухофильтра на 90°, потом демонтировать фильтрэлемент; ④ Снова

монтировать по обратному вышеуказанному порядку.
5.Очистка
1) Фильтроэлемент
По одному методу из следующих двух методов очистить фильтроэлемент

в соответствии с практическим состоянием.

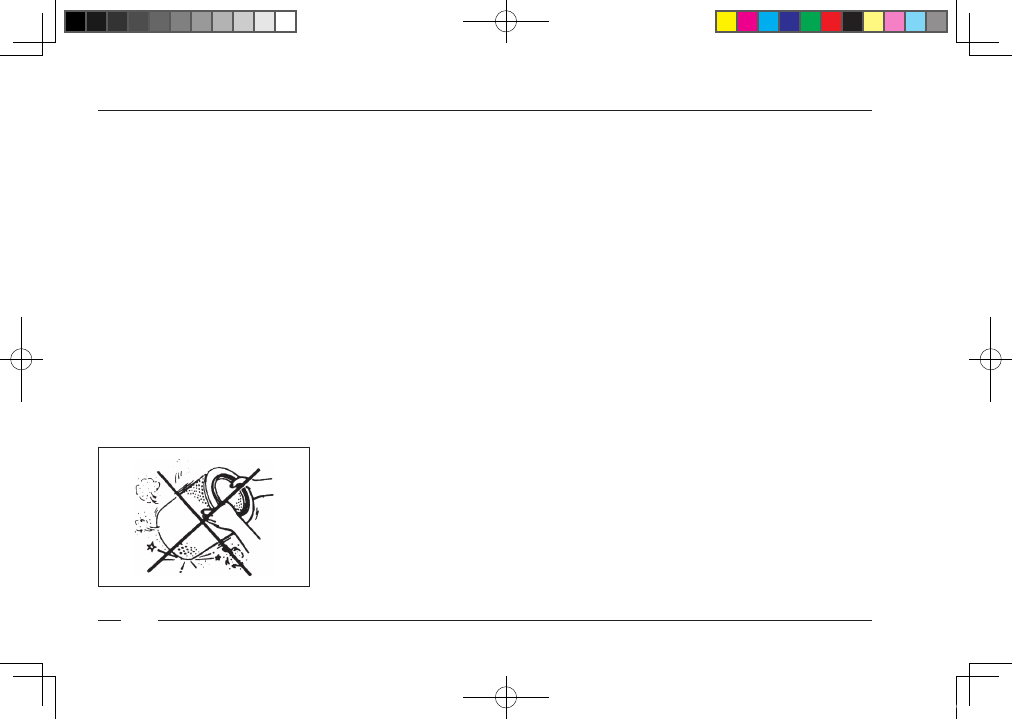

При удалении пыли нельзя ударить об фильтроэлемент, а то может со-

здать деформацию и ущерб.

Проверка и ремонт

1



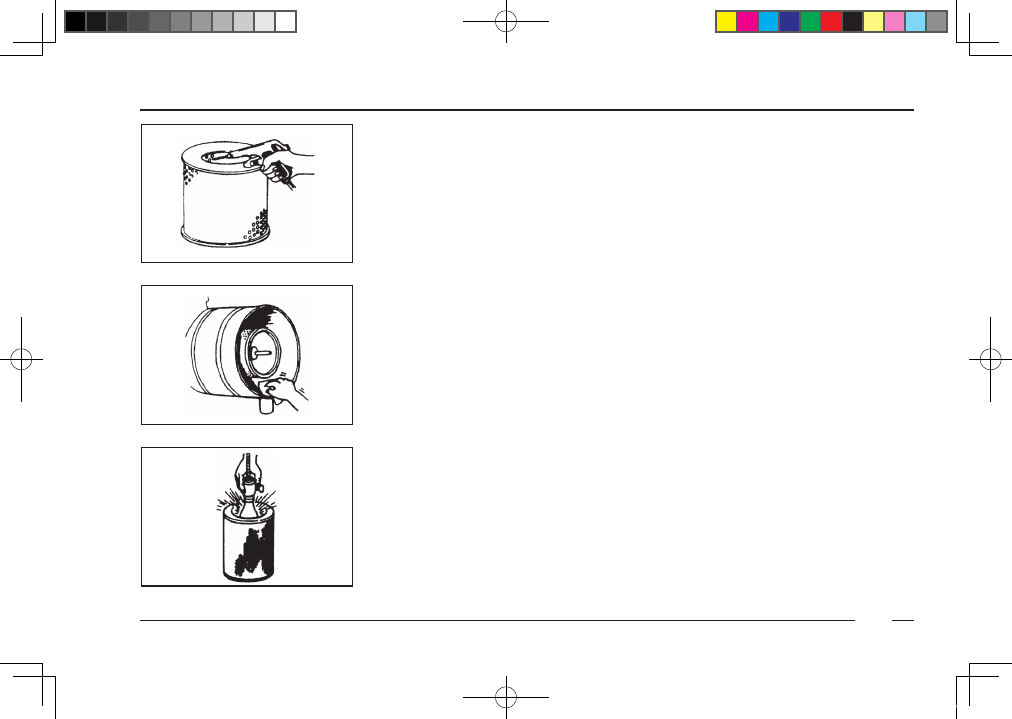

 Когда фильтроэлемент загрязнён осушительной пылью.

И вручную вращать фильтроэлемент, и сжатым воздухом (ниже 7км/см2)

родувать пыль с поверхности фильтроэлемента.
Сжатый воздух непременно дует от внутренней стороны к внешней

во избежание адсорбции пыли к внутренней поверхности (к стороне

очистки).фильтрэлемента вертикального кассетный струкции необ-

ходимен дует от одной стороны к другой.
2) Корпус воздухоочистителя
Зачистить пыль от внутренней поверхности воздухоочистителя, мешка

пылеулавливания и поверхности монтажа прокладки. Внимание не до-

пускать вход пыли в многостороннюю трубу.
3) Впускная труба высокой позиции с вихревой трубой.
Непрерывно сжать пылеотводный мешок , находившийся на обеих сторо-

нах впускной трубы высокой позици для выпуска пыли. В то время осто-

рожно избежать от вход пыли в впускную трубу.
4) Пустынный грубый воздухофильтр
①

По методу обслуживания главного фильтрэлемента демонтировать

главный фильтрэлемент, одновременно снять предохранительный фильтр

.Отрыть выхлопной отвод от двигателя или  заткнуть чистой забивкой; ②

Вывинтить ручку , открыть низкий квадрадный капот, очистить поверх-

ностную пыль; ③ Дуть пыль на разных местах прессовочным воздухом;

④

 Монтировать блоки по обратному порядку, и проверить качество мон-

тажа (при монтаже должно избежать вторичного загрязнения блоков).
 6. Проверка
1) Фильтроэлемент
После очистки фильтроэлемента вставить баллон в фильтроэлемент с

проверкой надреза, нарушения и деформации.

Проверка и ремонт

156

При замечании дефекта должно его заменить новым. Должно приме-

нить чистый фильтроэлемент воздухоочистителя AUMAN.
2) Прокладка:
Проверить деформацию, усталость и ущерб прокладки. По практической

обстановке производить замену.
3) Проверить прорыв соединительных узлов между корпусом воздухоо-

чистителя, воздухоочистителем и двигателем.
Последовательный главный вихревой фильтр машинного масла
При замене машинного масла двигателя должно опорожнить машинное

масло из фильтра одновременно.
Отслужить старый фильтр, регулярно применить новую прокладку.
При замене фильтроэлемента должно применить оригинальный

фильтроэлемент фильтра машинного масла AUMAN. Моноблочный

фильтр
1. Непосредственно разбирать корпус и фильтроэлемента фильтра специ-

альным ключом для фильтра.
2. Фильтр машинного масла является узлом разового применения, вто-

ричное применение не допускается.
3. Установить совсем чистую новую составную деталь фильтра и закру-

тить до места. (30~40Nm).
Старое герметическое кольцо должно отслужить. А новое гермети-

ческое кольцо должно установить на правильной позиции.
4. После заполнения коробки коленвала двигателя новым маслом запус-

тить двигатель с целью отправления Машиного масла на фильтр.
5. Прекратить двигатель, спустя 5 минут масло будет устойчивым. Мас-

лощупом снова проверить уровень масла и дозаправить машинное масло

по нужде.
