Foton Auman-EURO-III. Руководство - часть 14

Управляющий механизм и приборы

3

A1      AC выходной сигнал

A2 Ночной свет +

A3анод источника электропитания боровока (24В)

A4внутренняя циркуляционная модель

A5генератор вапоризатора

A6внешняя циркуляционная модель

A7  смесительный электродвигатель

A8смесительный электродвигатель

A9  источник электропитания смесительного микродвигателя 5В

A10земля сигналов генератора микродвигателя

A11сигнал обратной связи смесительного микродвигателя

A12+  модельный заслоночный электродвигатель+

A13-  модельный заслоночный электродвигатель-

A14  позиционная линия 1 модельного заслоночного электродвигателя

A15  позиционная линия 2 модельного заслоночного электродвигателя

A16  позиционная линия 3 модельного заслоночного электродвигателя

A17  позиционная линия 4 модельного заслоночного электродвигателя

A18  позиционная линия 5 модельного заслоночного электродвигателя

A19  позиционная линия 6 модельного заслоночного электродвигателя

A20сигнал PWM регулирования скорости кондиционера

A21 сигнал обратной связи кондиционера

A22    земля источника электропитания контроллер

A23     резервирование

A24     резервирование

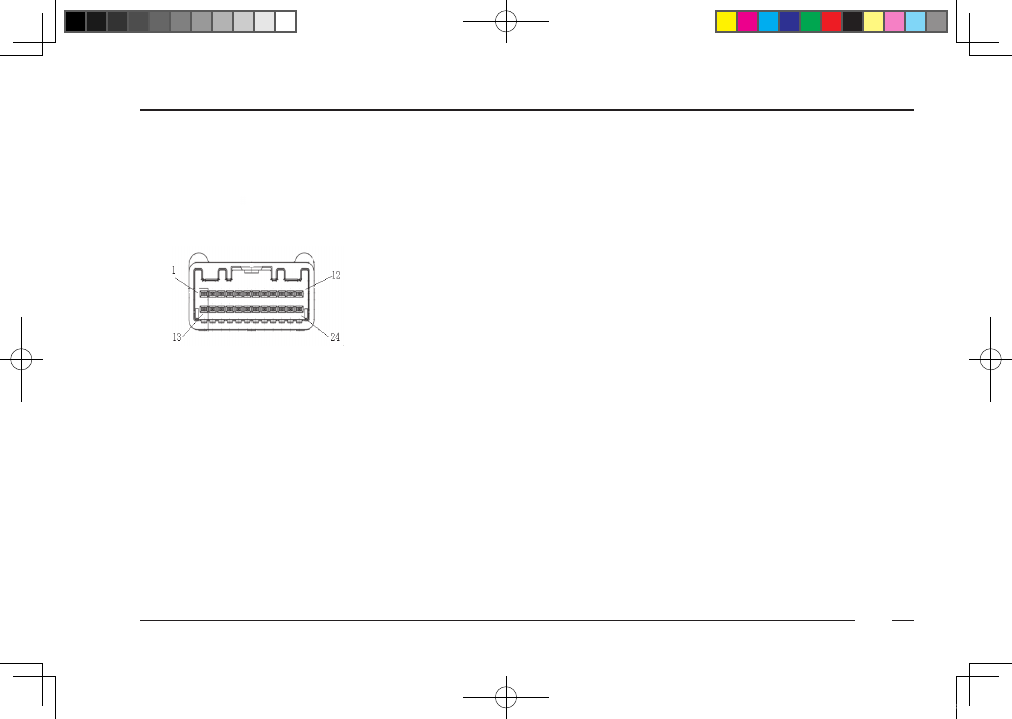

определение интерфейса контрол-

лера
Ко н т р о л л е р   A M P  1 3 7 6 111 - 2

( т и п   с т ы ко в оч н о й   у к у п о р к и

AMP1318917-2, стыковочная анцап-

фа 1123343-1)

разьем AMP

Управляющий механизм и приборы



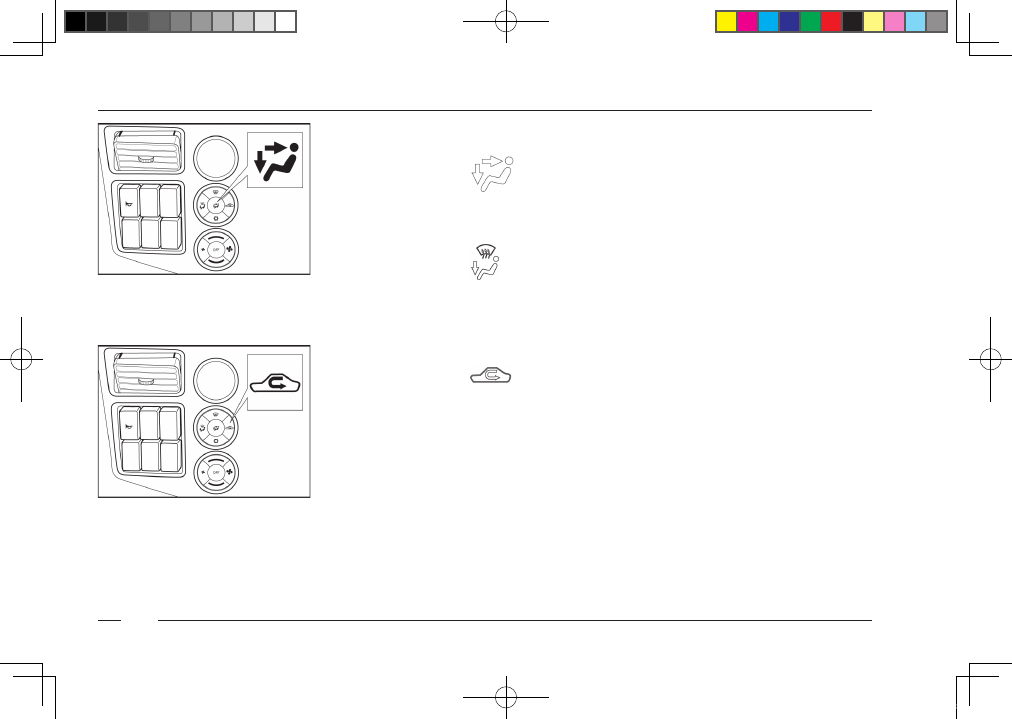

Кнопка контроля направления ветра

При нажатии

 шпонку циклически переменять воздуходувный мо-

дель. Порядок циркуляции последовательно является так: воздух дует к

лицу, воздух дует к лицу и ноге, воздух дует к ноге, воздух дует к лицу.

При нажатии

шпонку режим входа воздуха переключить модель де-

фростации и воздух дует к ноге.

кнопка циркуляции внутреннего и внешнего воздуха
При нажатии

 шпонку выбрать циркуляцию внешнего воздуха или

циркуляуию внутреннего воздуха

в с п о -

м о г а -

тельный

дальний

свет

в с п о -

м о г а -

тельный

дальний

свет

Управляющий механизм и приборы



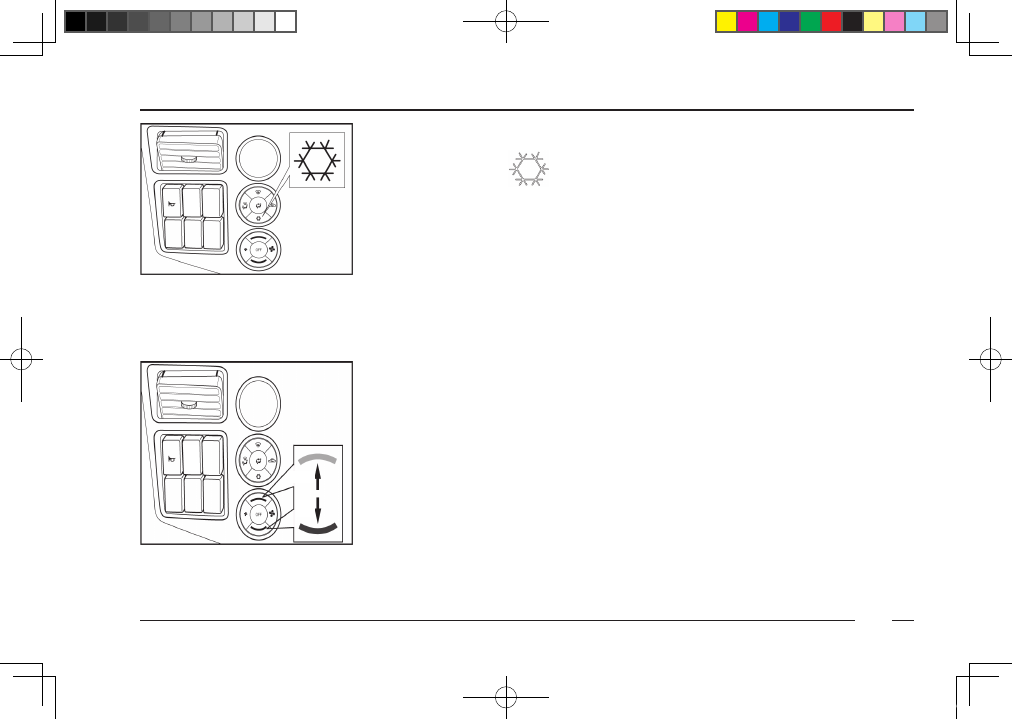

Кнопка контроля холодного дутья

При нажатии

шпонку открыть компрессор, негатив OV действует.

Снова нажать эту шпонку, компрессор закроется, но степень ветрового

усилия не изменяется. При пуске компрессора, когда температура ва-

поризатора и температура генератора ниже чем 1℃, компрессор авто-

мотически закрывается; когда температура вапоризатора и температура

генератора возвращается до 5℃, компрессор автомотически открывается

(открытие и закрытие не воздействуют на степень ветрового усилия, пер-

вый раз открыть компрессор до второго должно пропуск 6 С)

Кнопка регулирования температуры
Каждый раз нажать кнопку температуры,установочная температура по-

высить 1 решётку.
Каждый раз нажать кнопку температуры,установочная температура пони-

зить 1 решётку.
Граница установочной температуры : 1—11 решёток

повышение

температуры

падение

темпера-

туры

в с п о -

м о г а -

тельный

дальний

свет

в с п о -

м о г а -

тельный

дальний

свет

Управляющий механизм и приборы

56

Кнопка регулирования духомера
Каждый

 раз нажать кнопку регулирования духомера, ветровое уси-

лие повысить 1 степень.
Каждый

 раз нажать кнопку регулирования духомера, ветровое уси-

лие понизить 1 степень.
Граница регулирования духомера ; 1—6 степеней.
Кнопка выключения кондиционера
При нажатии кнопку «OFF» установка закроется вовремя, нажать безоб-

рывно эту кнопку 6С можно вести модель справки аварии, снова нажать

эту кнопку для справки аварии. Определение кода аварии в следующем:
1-ая авария  ( ) авария модельного электродвигателя (15С не пускать в

ход)
2-ая авария (   ) авария холодного и горячего заслоночного электро-

двигателя (15С не пускать в ход)
3-ья авария (     ) авария фотмблока регулирования скорности
4-ая авария (       ) короткое замыкание A/C
5-ая авария (         ) короткое замыкание дефлектора
6-ая авария (           ) авария генератора температуры испарения
7-ая авария (             ) источник электропитания смесительно-

го акселератора (5В)
При аварии нажать кнопку OFF можно справить многие аварии. Не на-

жать кнопку OFF более 6 С, то будет вывод из модели справки аварии.
