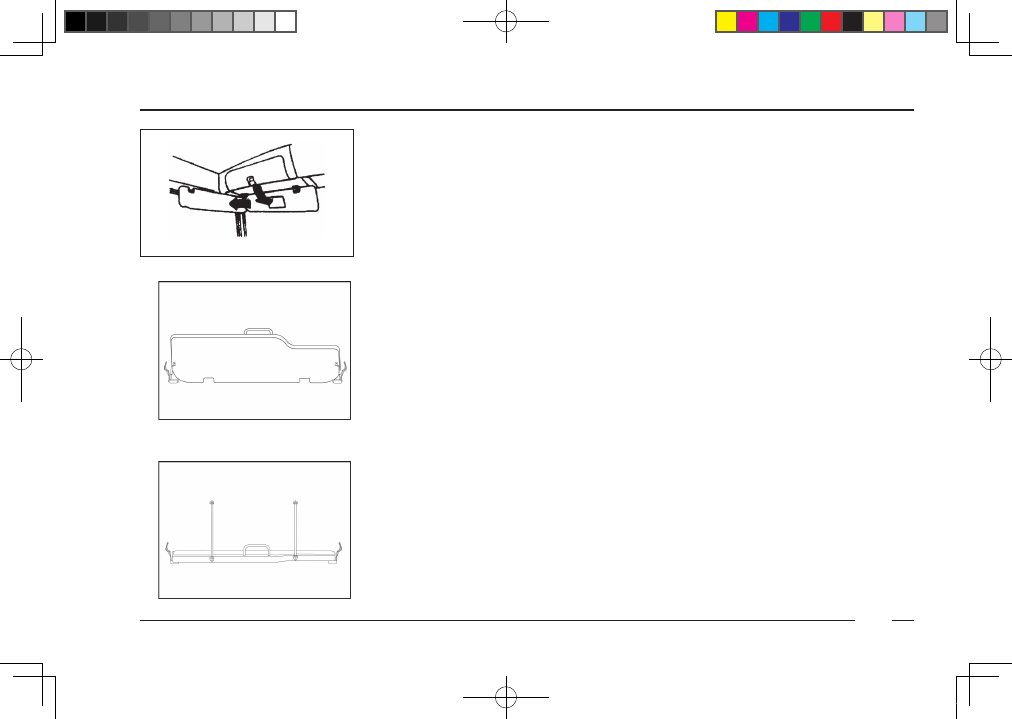

Противосолнечный козырёк
Когда вы показывается лицом к солнечному свету, может опустить проти-

восолнечный козырёк вниз.
 Верхняя и нижняя полки
В нормальном кабинете установлена только одна полка. в кабинете вы-

сокой крышки установлена верхняя и нижняя полка. При применении

верхней полки штифт локации полки двух торцов должен вставиться в

отверстие. Непременно застегнуть безопасных полосы. Таким образом,

применение будет становиться всё более безопасное.
При неприменении верхней полки прямо опрокинуть полки вверх.

Потолочное окно
 При применении потолочного окна отвести вниз передний или задний

конец потолочного окна рукой с силой. При неприменении можно рукой

дёргать его вниз до закрытия.
На передней верхней части кабинета установлен шкаф одежды. Проме-

жуточная дверь может открыться вверх. При применении сначала нажать

закреп вниз, открыть замок и потом опрокинуть дверь шкафа вверх.

Управляющий механизм и приборы

50

зон

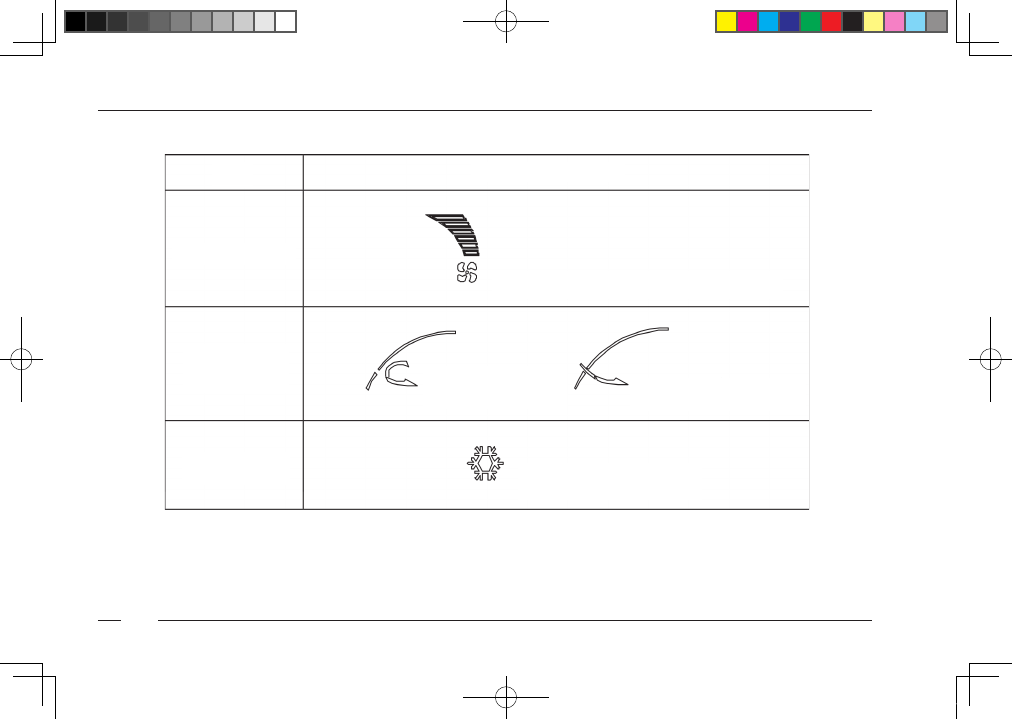

Пояснение напоминания

В этой системе духомер составится из 6 степеней

циркуляция внутреннего

воздуха

циркуляция внешнего воздуха

знак включениея компрессора

индикация режима

индикация духомера

индикация ввхода

воздуха

Управляющий механизм и приборы

1

зон

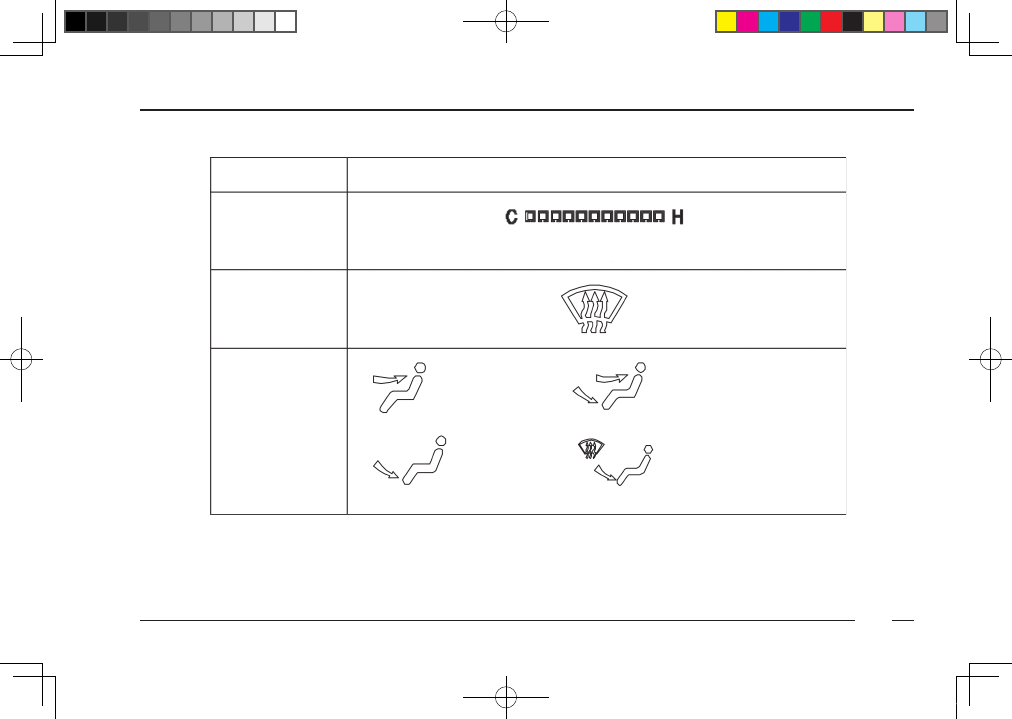

Пояснение напоминания

Индикация  устано-

вочной температуры

индикация дефроста-

цияиндикация  де-

фростация

Выбор направле-

ние ветра

(Индикация установочной температуры)

дефростация и воздух дует

к ноге

воздух дует к лицу

воздух дует к лицу и ноге

воздух дует к ноге

Управляющий механизм и приборы

52

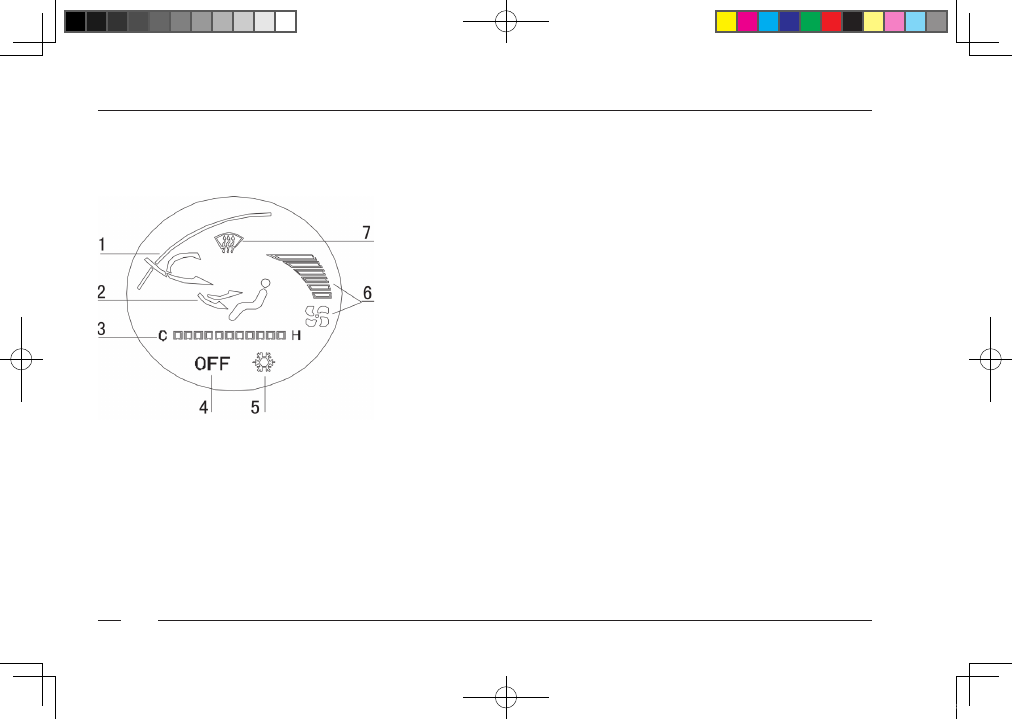

1—— индикаторный зон режима ввода воздуха

2.7—— индикаторный зон режима входа воздуха, показанный отдельно

стрелкой «FACE», стрелкой «FOOT» и знаком кондиционера

3—— индикаторный зон установочной температуры

4—— знак OFF

5—— знак включения компрессора-кондиционера

6—— знак включения кондиционера и индикаторный зон духомера,

использовать 6 гранок показать 6 степени духомера. Число показанной

гранки соответствует с степенью духомера.

Явное объяснение дисплея

Схема 2: рисунок показания жидкого

кристалла
