№		Номер детали	Наименование запчасти
1		2402203-HF15015	Гайка фланца главной шестерни
2		2402261-HF15015FTG	ведущей шестерни
3		2402262-HF15015	Пылезащитный капот фланца
4		2402204-HF15015FTG2	Сальник ведущей шестерни
5		2402205-HF15015	Подшипник ведущей шестерни
6		2402251-HF15015-4.875	Ведущая шестерня
7		2402252-HF15015-4.875	Ведомая шестерня
8		Q150B1235	Болт
9		2402201-HF15015	Кронштейн подшипника ведущей шестерни
10		2402205-HF15015	Подшипник ведущей шестерни
11		2402003-HF15015	Направляющий подшипник ведущей шестерни
12		2402300-HF15015	Щиток направляющего подшипника в сборе
13		2402101-HF15015	Корпус редуктора
14		2402102-HF15015	Крышка подшипника
15		2402103-HF15015	Болт крышки подшипника
16		2403004-HF15015	Вал планетарной шестерни
17		2403302-HF15015	Планетарная шестерня
18		2403003-HF15015	Упорная прокладка планетарной шестерни
19		2402104-HF15015	Регулировочная гайка подшипника дифференциала
20		2403001-HF15015	Подшипник дифференциала
21		2403101-HF15015	Правый картер дифференциала
22		2403102-HF15015	Левый картер дифференциала
23		2403002-HF15015	Упорная прокладка шестерни полувала
24		2403301-HF15015	Полуосевая шестерня
25		2403104-HF15015	Болт дифференциала
26		2403103-HF15015	Гайка дифференциала
27		2402004-HF15015	Болт ведомой шестерни
28		2402202-HF15015	Проставочная втулка
29		Q340B06	Гайка
30		Q40514	Шайба пружинная
31		Q40110	Плоская шайба
32		Q40510	Тяжелая пружинная шайба
33		2402002-HF15015	Кольцевое уплотнение - гнездо подшипника ведущей шестерни
34		2402105/106-HF15015	Защелка регулировочной гайки
35		Q150B0818	Болт
36		Q40308	Шайба пружинная
37		Q40306	Шайба пружинная
38		2402001-HF15015	Пружинный лабиринт направляющего подшипника
39		Q40512	Тяжелая пружинная шайба
40		2402207-HF15015	Регулировочная прокладка подшипника главной шестерни
41		2400013-HF15015	Гайка корпуса главного редуктора
42		Q40510	Тяжелая пружинная шайба
43		2400017-HF15015	Шпильника корпуса редуктора
44		Q151C1030S	Болт с шестигранной головкой-тонкий клык
45		2400001-HF15015	Контргайка подшипника ступицы заднего колеса
46		2400003-HF15015	Стопорная шайба
47		Q150B0616	Болт с шестигранной головкой
48		Q40506	Тяжелая пружинная шайба
49		2400009-HF15015G	Сальник полувала
50		2400011-HF15015	Коническая втулка
51		2400019-HF15015FT	Шпильника полувала
52		2400014-HF15015FT	Гайка полувала
53		Q40510	Тяжелая пружинная шайба
54		Q341B10	Гайка с тонкой резьбой
55		Q40510	Тяжелая пружинная шайба
56		2400007-HF13014	Болт на основании тормоза
57		1104624000008/09	Задний тормоз в сборе
58		241000-HF15015FTF	Картер заднего моста в сборе
59		2400005-HF15015A3	Полуось
60		32211	Роликоподшипник конический
61		7813E	Роликоподшипник конический
62		3104101-HF15015FT	Задняя ступица
63		3104102-HF15014	Задний барабан
64		3104111/211-HF15015FT	болтов задней шины
65		3104112-HF13014	Внутренняя гайка ступицы колеса
66		1104324000035/36	Коническая гайка шины
67		3104104-HF15015A3	Внутренний сальник ступицы заднего колеса
68		Q901	Вентиляционная пробка
69		2400008-HF15015	Заправочная пробка
70		2400046-HF15015	Уплотнительное кольцо заправочной пробки
71		2400047-HF15015	Уплотнительное кольцо спускной пробки
72		Q62316	Пробка магнитная
73		2400021-HF15015A3	Втулка сальника
74		2400023-HF13014	Масляный диск

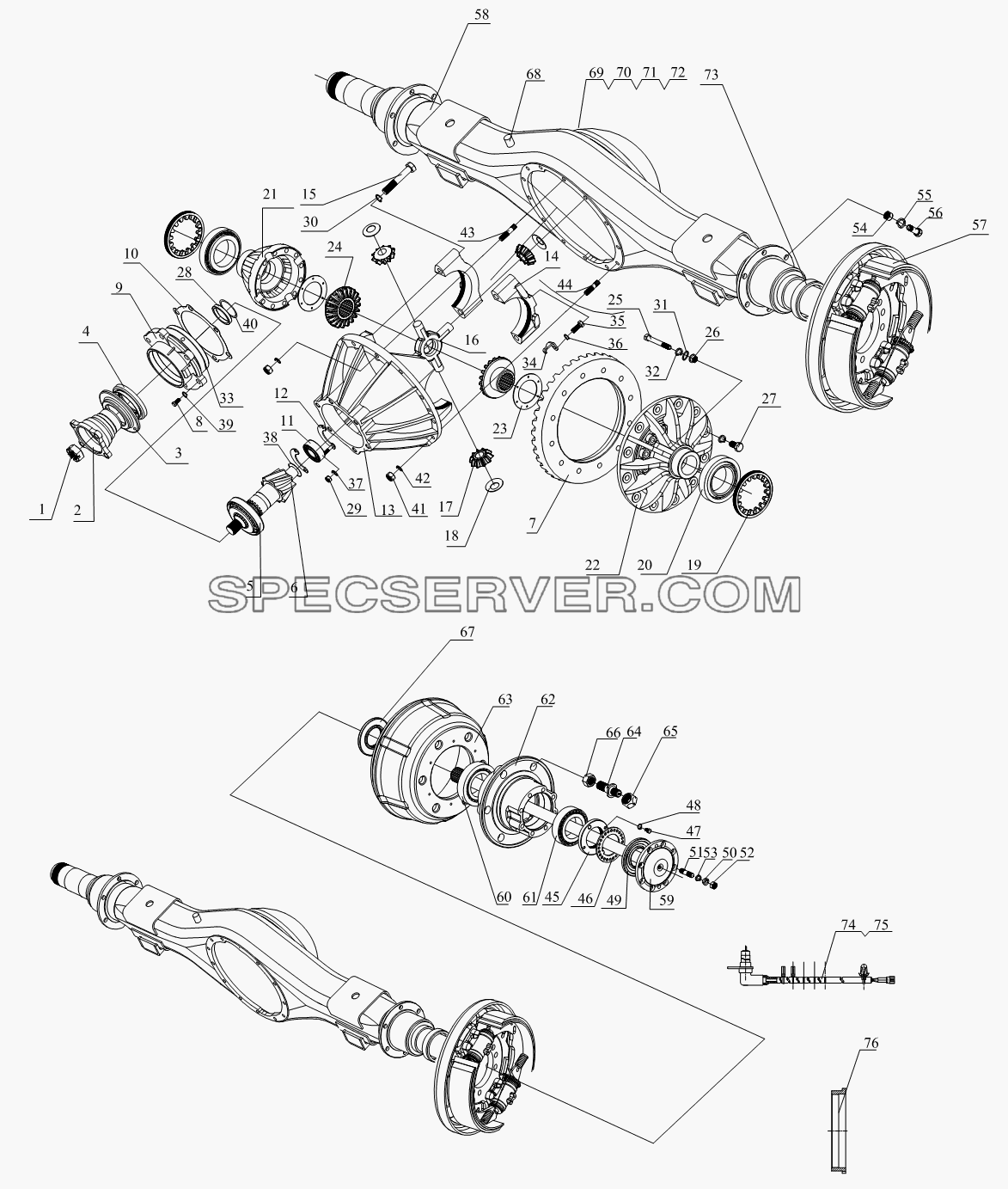

1S10492400128 Задний мост для BJ1041, BJ1069 (Ollin) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		2402203-HF15015	Гайка фланца главной шестерни
2		2402261-HF15015FTG	ведущей шестерни
3		2402262-HF15015	Пылезащитный капот фланца
4		2402204-HF15015FTG2	Сальник ведущей шестерни
5		2402205-HF15015	Подшипник ведущей шестерни
6		2402251-HF15015-4.875	Ведущая шестерня
7		2402252-HF15015-4.875	Ведомая шестерня
8		Q150B1235	Болт
9		2402201-HF15015	Кронштейн подшипника ведущей шестерни
10		2402205-HF15015	Подшипник ведущей шестерни
11		2402003-HF15015	Направляющий подшипник ведущей шестерни
12		2402300-HF15015	Щиток направляющего подшипника в сборе
13		2402101-HF15015	Корпус редуктора
14		2402102-HF15015	Крышка подшипника
15		2402103-HF15015	Болт крышки подшипника
16		2403004-HF15015	Вал планетарной шестерни
17		2403302-HF15015	Планетарная шестерня
18		2403003-HF15015	Упорная прокладка планетарной шестерни
19		2402104-HF15015	Регулировочная гайка подшипника дифференциала
20		2403001-HF15015	Подшипник дифференциала
21		2403101-HF15015	Правый картер дифференциала
22		2403102-HF15015	Левый картер дифференциала
23		2403002-HF15015	Упорная прокладка шестерни полувала
24		2403301-HF15015	Полуосевая шестерня
25		2403104-HF15015	Болт дифференциала
26		2403103-HF15015	Гайка дифференциала
27		2402004-HF15015	Болт ведомой шестерни
28		2402202-HF15015	Проставочная втулка
29		Q340B06	Гайка
30		Q40514	Шайба пружинная
31		Q40110	Плоская шайба
32		Q40510	Тяжелая пружинная шайба
33		2402002-HF15015	Кольцевое уплотнение - гнездо подшипника ведущей шестерни
34		2402105/106-HF15015	Защелка регулировочной гайки
35		Q150B0818	Болт
36		Q40308	Шайба пружинная
37		Q40306	Шайба пружинная
38		2402001-HF15015	Пружинный лабиринт направляющего подшипника
39		Q40512	Тяжелая пружинная шайба
40		2402207-HF15015	Регулировочная прокладка подшипника главной шестерни
41		2400013-HF15015	Гайка корпуса главного редуктора
42		Q40510	Тяжелая пружинная шайба
43		2400017-HF15015	Шпильника корпуса редуктора
44		Q151C1030S	Болт с шестигранной головкой-тонкий клык
45		2400001-HF15015	Контргайка подшипника ступицы заднего колеса
46		2400003-HF15015	Стопорная шайба
47		Q150B0616	Болт с шестигранной головкой
48		Q40506	Тяжелая пружинная шайба
49		2400009-HF15015G	Сальник полувала
50		2400011-HF15015	Коническая втулка
51		2400019-HF15015FT	Шпильника полувала
52		2400014-HF15015FT	Гайка полувала
53		Q40510	Тяжелая пружинная шайба
54		Q341B10	Гайка с тонкой резьбой
55		Q40510	Тяжелая пружинная шайба
56		2400007-HF13014	Болт на основании тормоза
57		1104624000008/09	Задний тормоз в сборе
58		2401000-HF15015FTN	Картер заднего моста в сборе
59		2400005-HF15015A3	Полуось
60		32211	Роликоподшипник конический
61		7813E	Роликоподшипник конический
62		3104101-HF15015FTN	Ступица заднего колеса
63		3104102-HF15014	Задний барабан
64		3104111/211-HF15015FT	болтов задней шины
65		3104112-HF13014	Внутренняя гайка ступицы колеса
66		1104324000035/36	Коническая гайка шины
67		3104104-HF15015A3	Внутренний сальник ступицы заднего колеса
68		Q901	Вентиляционная пробка
69		2400008-HF15015	Заправочная пробка
70		2400046-HF15015	Уплотнительное кольцо заправочной пробки
71		2400047-HF15015	Уплотнительное кольцо спускной пробки
72		Q62316	Пробка магнитная
73		2400021-HF15015A3	Втулка сальника
74		1104924000057	Датчик антиблокировочной тормозной системы
75		1104924000032	Датчик антиблокировочной тормозной системы
76		3104121-HF15015FTN	Зубчатый венец

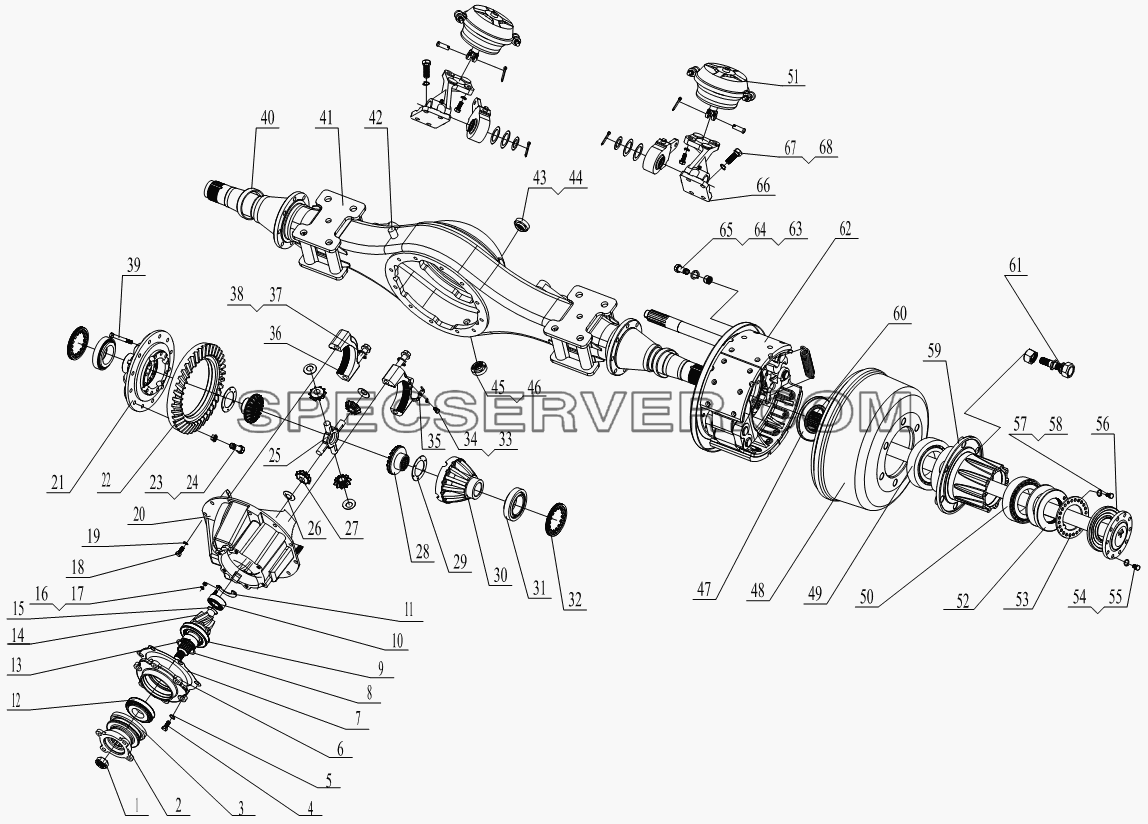

1S10692400118 Задний мост для BJ1041, BJ1069 (Ollin) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		2402203-HF17030	Гайка фланца главной шестерни
2		2402261-HF16030(FT)	Фланец главной шестерни
3		2402204-HF16030FTG	Сальник ведущей шестерни
4		2402014-HF17030	Болт опоры подшипника
5		Q40512	Тяжелая пружинная шайба
6		2402201-HF17030	Кронштейн подшипника ведущей шестерни
7		2402006-HF17030	Регулировочная прокладка опоры подшипника
8		2402207-HF17030	Регулировочная прокладка подшипника главной шестерни
9		31311	Роликоподшипник конический
10		2402003-HF17030	Направляющий подшипник ведущей шестерни
11		2402301-HF17030	Упор направляющего подшипника
12		31310	Роликоподшипник конический
13		2402202-HF17030	Проставочная втулка
14		2402251-HF17030	Ведущая шестерня
15		2402001-HF17030	Пружинный лабиринт направляющего подшипника
16		Q340B06	Гайка
17		Q40306	Шайба пружинная
18		2400015-HF17030	Болт корпуса редуктора
19		Q40512	Тяжелая пружинная шайба
20		2402101-HF17030	Корпус редуктора
21		2403101-HF17030	Корпус дифференциала
22		2402252-HF17030	Ведомая шестерня
23		2402004-HF17030	Болт ведомой шестерни
24		2402015-HF17030	Гайка ведомой шестерни
25		2403004-HF17030	Вал планетарной шестерни
26		2403003-HF17030	Упорная прокладка планетарной шестерни
27		2403202-HF17030	Планетарная шестерня
28		2403201-HF17030	Шестерня полувала
29		2403002-HF17030	Упорная прокладка шестерни полувала
30		2403102-HF17030	Корпус дифференциала
31		32214	Подшипник
32		2402104-HF17030	Регулировочная гайка подшипника дифференциала
33		Q150B0816	Болт
34		Q40308	Шайба пружинная
35		2402105-HF17030	Защелка регуляторной гайки
36		2402102-HF17030	Крышка подшипника
37		2402103-HF17030	Болт крышки подшипника
38		Q40516	Шайба пружинная
39		2403104-HF17030	Болт корпуса дифференциала
40		2400021-HF17030	Втулка сальника
41		2401000-HF16030FT	Картер заднего моста в сборе
42		Q901	Вентиляционная пробка
43		2400008-HF15015	Заправочная пробка
44		2400046-HF15015	Уплотнительное кольцо заправочной пробки
45		Q62316	Пробка магнитная
46		2400047-HF15015	Уплотнительное кольцо спускной пробки
47		3104104-HF17030	Внутренний сальник ступицы заднего колеса
48		3104102-HF16030(FT)	Задний тормозной барабан
49		32215	Подшипник
50		32213	Подшипник
51		EQ140	Воздушная камера торможения в сборе
52		2400001-HF17030	Контргайка подшипника ступицы заднего колеса
53		2400003-HF17030	Стопорная шайба
54		Q40510	Тяжелая пружинная шайба
55		2400019-HF16030FTA	Болт полувала
56		2400009-HF17030	Сальник полувала
57		Q150B0616	Болт с шестигранной головкой
58		Q40306	Шайба пружинная
59		3104101-HF16030FTB	Ступица заднего колеса
60		2400005-HF16030FTA	Полувал
61		3104110-HF17030FTA	Блок болтов шины
62		1106924000009/10	Задний тормоз в сборе
63		Q151B1440	Болт
64		Q341B14	Гайка
65		Q40514	Шайба пружинная
66		2400029/31-HF16030(FT)	Стеллаж пневматического тормоза
67		Q151B1435	Болт с тонкой резьбой
68		Q40514	Шайба пружинная

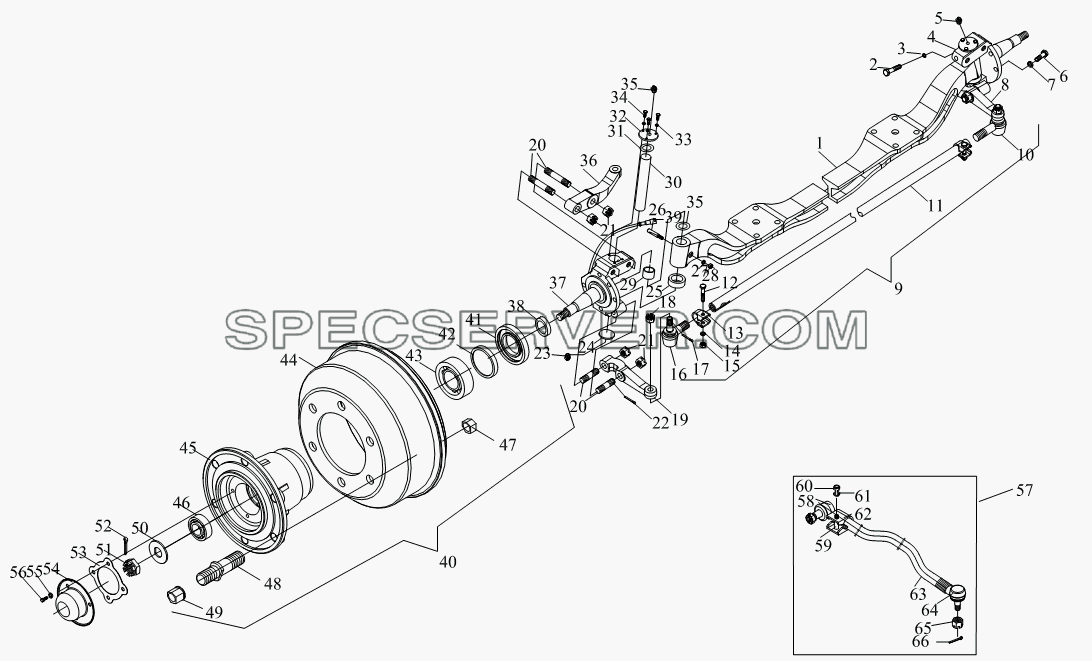

1S10693000104 Передний мост в сборе для BJ1041, BJ1069 (Ollin) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1106930000005	Передняя ось
2		GB/T5786	Бoлт M12x1.5x35
3		GB/T93	Шайба 12
4		1106930002017	Правый поворотный кулак с втулкой в сборе
5		JB/T7940.2	Macлeнka M10x1
6		1.10663E+12	Упорный болт
7		GB/T6171	Гайка М20х1.5
8		1106930000010	Правая рулевая сошка
9		1106930003017	Поперечная рулевая тяга в сборе
10		1104330007074	Соединение поперечной рулевой тяги в сборе
11		1106930002104	Тяга рулевая
12		GB/T5782-M10X50	Болт
13		1029E-3003022	Хомут соединения
14		GB/T93-10	Шайба
15		GB/T6170-M10	Гайка
16		1104330006074	Соединение поперечной рулевой тяги в сборе
17		Q5004040	Шплинт
18		Q38718	Гайка шестигранная прорезная М18х1,5
19		1106930000009	Левая рулевая сошка
20		1106630002006	Шпилька
21		GB/T9459	Шecтигpaннaя шлицeвaя гaйka M18x1,5
22		GB/T91	Шплинт 3.2x25
23		JB/T7940.2	Macлeнka M10x1
24		1106930001117	Заглушка шкворня в сборе
25		ZZ032062	Упорный подшипник
26		1056PE-35010368	Запор чеки поворотного кулака
27		GB/T93	Шайба 12
28		GB/T6171	Гайка М20х1.5
29		1056PE-3001032	Гильза поворотного кулака
30		1056PE-3001064	Шкворень
31		1056PE-3001065	Подкладка крышки шкворня
32		1056PE-3001063	Крышка шкворня
33		GB/T93	Шайба 12
34		GB/T5783	Бoлт M12x35
35		1056PE-3001069	Регулировочная подкладка поворотного кулака
36		1106930000008	Рычаг поворотного кулака
37		1108930001617	Левый поворотный кулак
38		1056PE-3001062	Сальник
39		1106924000024	Датчик
40		1106930005017	Ступица переднего колеса и тормозной барабан в сборе
41		GB/T9877.1	Уплотнение В60х85х7
42		1106930005317	Зубчатый обод
43		GB/T297-33209	Подшипник с коническими роликами
44		1106930003204	Тормозной барабан
45		1106930003104	Ступица переднего колеса
46		GB/T297-32306	Подшипник с коническими роликами
47		GB/T6171-M20X1.5	Крепежная гайка
48		1106930003304	Гайка ступицы
49		Q30020	Гайка с шайбой
50		1041QS-3001128	Шайба пружинная поворотного кулака
51		1041QS-3001124	Гайка поворотного кулака
52		GB/T91	Шплинт 3.2x25
53		1056PE-3001061	Подкладка колпака передней ступицы
54		1056PE-3001060	Крышка ступицы переднего колеса
55		GB/T93	Шайба 12
56		GB/T5783	Бoлт M12x35
57		1106930000023	Прямая рулевая тяга в сборе
58		1106930046060	Переднее соединение прямой рулевой тяги в сборе
59		GB/T5782-M14X65	Болт
60		GB/T6170-M14	Гайка
61		GB/T93-14	Пружинная шайба
62		3030CE-3000301	Держатель стыка поворотного рычага
63		1106930000012	Тяга
64		1106930036060	Задний наконечник в сборе
65		Q38718	Гайка шестигранная прорезная М18х1,5
66		Q5004040	Шплинт

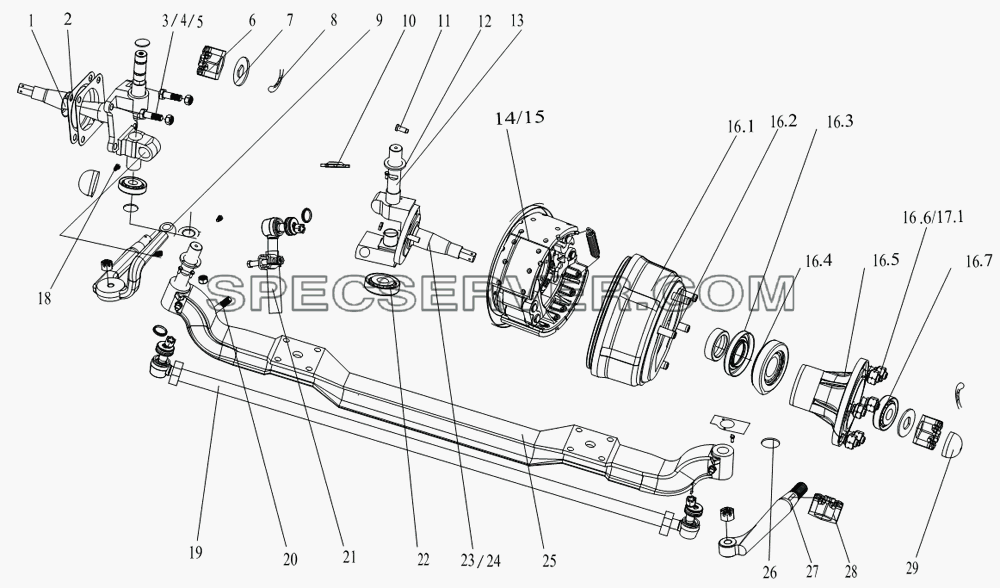

1S10493000116 Передний мост для BJ1041, BJ1069 (Ollin) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1103930000034	Передняя ось
-		1104330000011	Передний тормоз в сборе
-		1104330000012	Передний тормоз в сборе
-		1104930000024	Наконечник рулевой тяги
-		3000001-HF323(MD)	Втулка сальника передней ступицы
-		3000003-HF323(MD)	Колпак передней ступицы
-		3000005-HF323(MD)	Масляный диск переднего колеса
-		3000007-HF323(MD)	Болт на основании тормоза
-		3000009-HF323(MD)	Гайка поворотной цапфы
-		3000011-HF323(MD)	Контровочная шайба гайки поворотной цапфы
-		3000015-HF323(MD)	Крышка шкворня поворотной цапфы
-		3000018-HF323(MD)	Регулировочная шайба поворотного кулака
-		3000024-HF323(MD)	Запор шкворня поворотной цапфы
-		3000026-HF324(FT)	Сошка руля
-		3000028-HF324(FT)	Кривой рычаг
-		3000029-HF323(MD)	Шкворень поворотной цапфы
-		3000035-HF323(MD)	Закладная крышка поворотной цапфы
-		3000041-HF323(MD)	Болт-ограничитель
-		3000042-HF323(MD)	Упорный подшипник шкворня поворотного кулака
-		3000043-HF323(MD)	Замочная гайка изгибающего прямого рычага
-		3000046-HF324(FT)	Палец амортизатора
-		3003100-HF324(FT)	Поперечная рулевая тяга в сборе
-		3004000-HF323(MD)	Правый поворотный кулак с втулкой в сборе
-		3005000-HF323(MD)	Установочная шайба поворотной цапфы
-		3103100-HF324(FTA)	Ступица с тормозным барабаном переднего колеса в сборе
-		3103101-HF324(FTA)	Передняя ступица
-		3103102-HF324(FTA)	Передний тормозной барабан
-		3103105-HF323(MD)	Сальник передней ступицы
-		3103107-HF324(FT)	Болт-шпилька переднего тормозного барабана
-		3103110-HF324(FTA)	Блок болтов передней шины
-		3103200-HF324(FTA)	Ступица с тормозным барабаном переднего колеса в сборе
-		3103210-HF324(FTA)
-		32207	Роликоподшипник конический
-		32210	Роликоподшипник конический
-		Q341B12	Шестигранная гайка
-		Q40512	Тяжелая пружинная шайба
-		Q5005045	Шплинт

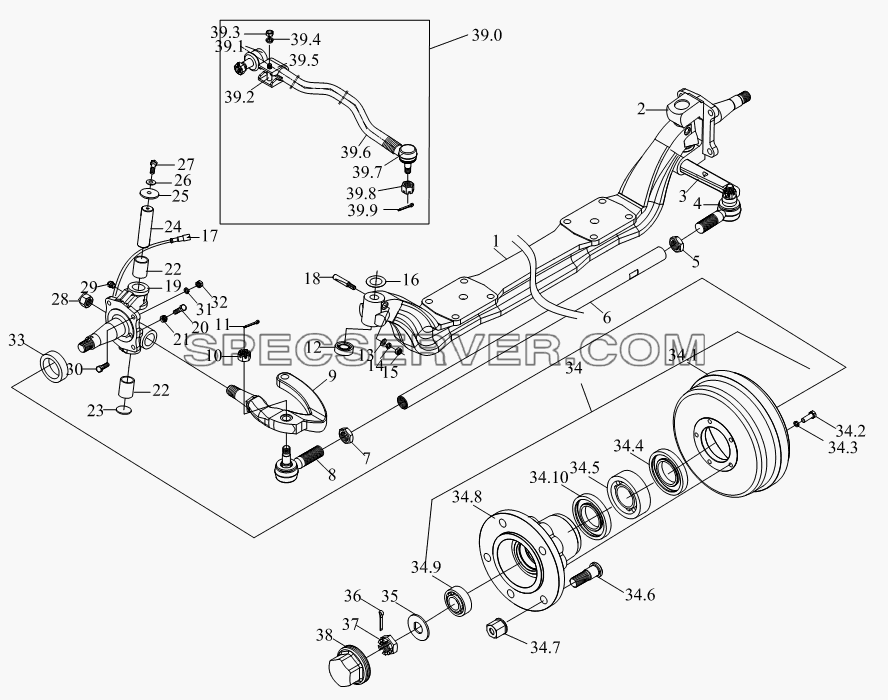

1S10493000103 Передний мост для BJ1041, BJ1069 (Ollin) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1029AE-3001033	Чека поворотного кулака
-		1029AE-3001035	Гайка поворотного кулака
-		1029AE-3001036	Гайка рычага поворотного кулака
-		1029AE-3001037	Верхняя пылезащитная крышка
-		1029AE-3001038	Нижняя пылезащитная крышка
-		1029AE-3001039	Контровая прокладка
-		1029AE-3001041—47A	Регулировочная шайба поворотного кулака
-		1029AE-3001049	Втулка поворотного кулака
-		1029AE-3001052	Болт на горбыли тормоза
-		1029AE-3001053	Запор чеки поворотного кулака
-		1029AE-3103085	Масляное уплотнение
-		1029AE-3103090	Крышка передней ступицы
-		1049J1E2F1-3001056	Упорный болт
-		1102930000039	Зажим соединительной головки рулевой тяги
-		1102930000043	Наконечник тяги правый
-		1103930000048	Датчик
-		1103930005541	Зубчатый венец
-		1104330000003	Кулак поворотный правый
-		1104330000004	Кулак поворотный левый
-		1104330000015	Тормозной барабан
-		1104330000043	Рычаг поворотного кулака
-		1104330000044	Поворотный трапециевидный рычаг
-		1104330000073	Продольная рулевая тяга в сборе
-		1104330005560	Сальник
-		1104330016060	Левый соединитель в сборе
-		1104330026060	Правое соединение в сборе
-		1104630000040	Правое соединение продольной рулевой тяги в сборе
-		1104930000032	Тяга рулевая
-		1104930000034	Передняя ось
-		1104930000036/65	Болт левой/правой шины
-		11049300050/5110	Блок из передней ступицы и тормозного барабана, левый/правый
-		1104930005210	Передняя ступица
-		1104931002041	Поперечная рулевая тяга
-		BJ1046E6-3001012B	Левая гайка М24Х1.5
-		BJ1046E6-3001013B	Правая гайка М20Х1.5
-		BJ2310-III.3103008/09	Болт левой/правой ступицы
-		GB/T297-32207	Конусный роликовый подшипник
-		GB/T297-32210	Конусный роликовый подшипник
-		GB/T91	Шплинт 3.2x25
-		GB/T93	Шайба 12
-		JB/T7940.1	Macлeнka M10x1
-		Q150B1050	Болт
-		Q150B1235	Болт
-		Q151C1016	Болт с шестигранной головкой
-		Q340B10	Гайка
-		Q341B12	Шестигранная гайка
-		Q341B12	Шестигранная гайка
-		Q341C10	Шестигранная гайка
-		Q387B16	Гaйka шapoвoгo пaльцa M16X1.5
-		Q387B16	Гaйka шapoвoгo пaльцa M16X1.5
-		Q40110	Плоская шайба
-		Q40110	Плоская шайба
-		Q40310	Шайба пружинная
-		Q40310	Шайба пружинная
-		Q40312	Шайба пружинная
-		Q5005045	Шплинт
-		ZZ030055	Буферный упорный подшипник















содержание   ..  33  34  35  36   ..
