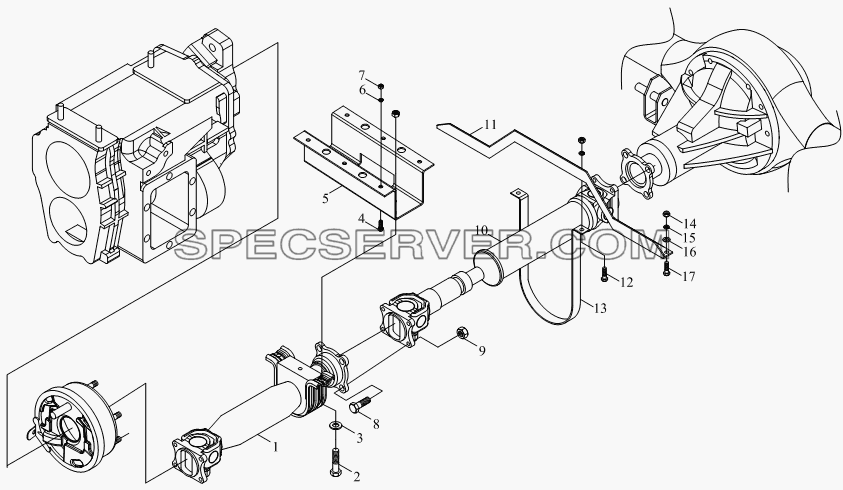

№		Номер детали	Наименование запчасти
1		1106922000009	Промежуточный передаточный вал в сборе
2		Q151B1440	Болт
3		Q40114	Шайба плоская
4		Q150B1035	Болт
5		1106922000011	Кронштейн промежуточной опоры карданного вала
6		Q40310	Шайба пружинная
7		Q340B10	Гайка
8		1106622000006	Болт карданного вала
9		1117022000005	Контровочная гайка
10		1106922000010	Задний передаточный вал в сборе
11		1106922000032	Балка бандажа передаточного вала
12		Q150B0818	Болт
13		1106922000030	Бандаж передаточного вала
14		Q340B08	Гайка
15		Q40308	Шайба пружинная
16		Q40108	Плоская шайба
17		Q150B0822	Болт с шестигранной головкой

1SB1805070101 Направляющее устройство для BJ1041, BJ1069 (Ollin) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1SB1805070101	Направляющее устройство
1		1B18050700040	Направляющий кожух в сборе
2		Q150B0825F30	Болт с шестигранной головкой
3		Q40208F30	Большая шайба
4		1B18050700035	Резиновая прокладка
5		Q218B0820F30	Болт с внутренней шестигранной головкой
6		Q40308F30	Шайба пружинная
7		Q40108F30	Плоская шайба
8		1B18050700030	Резиновая прокладка
9		1B18054000151	Левый кронштейн направляющего кожуха 2 в сборе
10		1B18054000152	Правый кронштейн направляющего кожуха 2 в сборе
11		1B18054000149	Левый кронштейн направляющего кожуха 1 в сборе
12		1B18054000150	Правый держатель 1 обтекателя в сборе

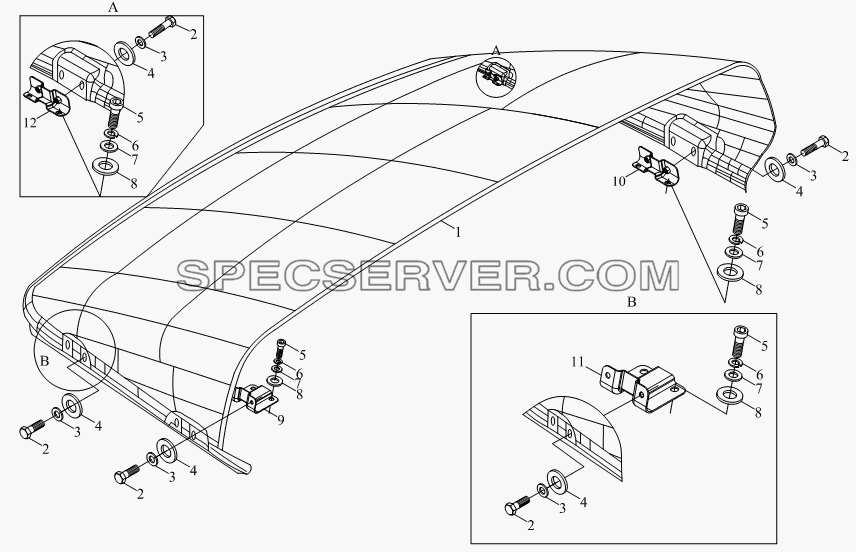

1SB2005070101 Направляющее устройство для BJ1041, BJ1069 (Ollin) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1SB2005070101	Направляющее устройство
1		1B20050700040	Направляющий кожух в сборе
2		Q150B0825F30	Болт с шестигранной головкой
3		Q40208F30	Большая шайба
4		1B18050700035	Резиновая прокладка
5		Q218B0820F30	Болт с внутренней шестигранной головкой
6		Q40308F30	Шайба пружинная
7		Q40108F30	Плоская шайба
8		1B18050700030	Резиновая прокладка
9		1B18054000151	Левый кронштейн направляющего кожуха 2 в сборе
10		1B18054000152	Правый кронштейн направляющего кожуха 2 в сборе
11		1B18054000149	Левый кронштейн направляющего кожуха 1 в сборе
12		1B18054000150	Правый держатель 1 обтекателя в сборе

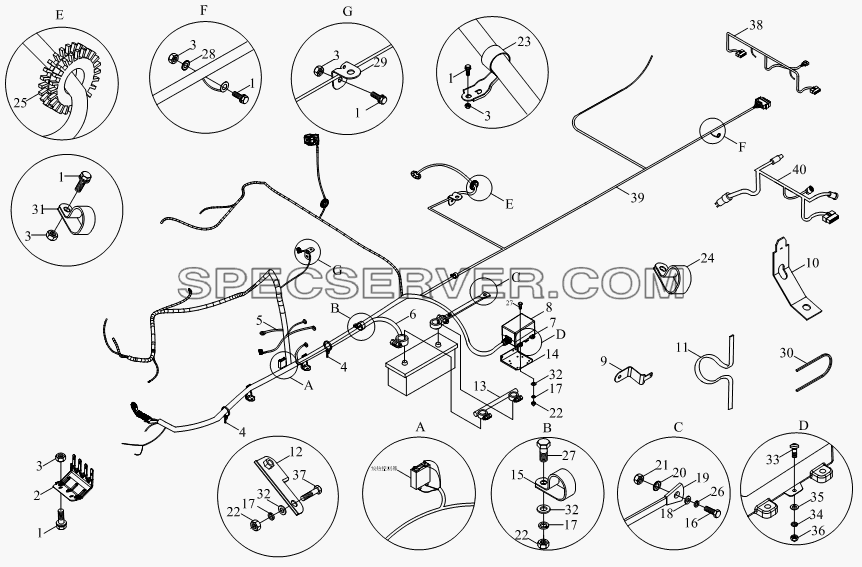

1S10693623016, 1S10693623023 Жгут шасси для BJ1041, BJ1069 (Ollin) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q1460625	Болт с шестигранной головкой, пружинная шайба и плоская шайба
2		1104936230013	Кронштейн
3		Q340B06	Гайка
4		Q67407150	Пластмассовая крепежная лента
5		1104936230017	Лента металлизации двигателя
6		1108936230004	Провод положительной полярности аккумулятора
7		1104936230030	Коробка предохранителей
8		1104936230044	Крышка коробки предохранителя шасси
9		1104936230039	Крепежная стойка пучка шасси 6
10		1105936230020	Держатель крепления АБС
11		1102936200061	Зажим проводов
12		1104936230038	Держатель крепления жгута шасси в сборе
13		1104336230017	Соединительные проводы положительной полярности и отрицательной полярности
14		1104336230051	Стеллаж ящика плавкой вставки шасси
15		1104936230032	Зажим проводов
16		Q150B1030	Болт
17		Q40308	Шайба пружинная
18		Q40110	Плоская шайба
19		1104936230073	Провод массы аккумулятора
20		Q41210	Стопорная шайба
21		Q340B10	Гайка
22		Q340B08	Гайка
23		1104936230035	Крепежная стойка пучка шасси 4
24		Q68618F4	Скоба
25		1104936230046	Втулка защитная
26		Q40310	Шайба пружинная
27		Q150B0816	Болт
28		Q41206	Замковая шайба с внешними зубьями
29		1104936230022	Кронштейн
30		1102211400066	Лента
31		Q68618F4	Скоба
32		Q40108	Плоская шайба
33		Q2140416	Винт
34		Q40304	Шайба пружинная
35		Q40104	Шайба плоская
36		Q340B04	Гайка крепления эмблемы решетки радиатора
37		Q150B0825	Болт
38		1106936230025	Жгут проводов заднего освещения
39		1106936230049	Жгут шасси в сборе
40		1106936230048	Электрожгут в сборе АБС

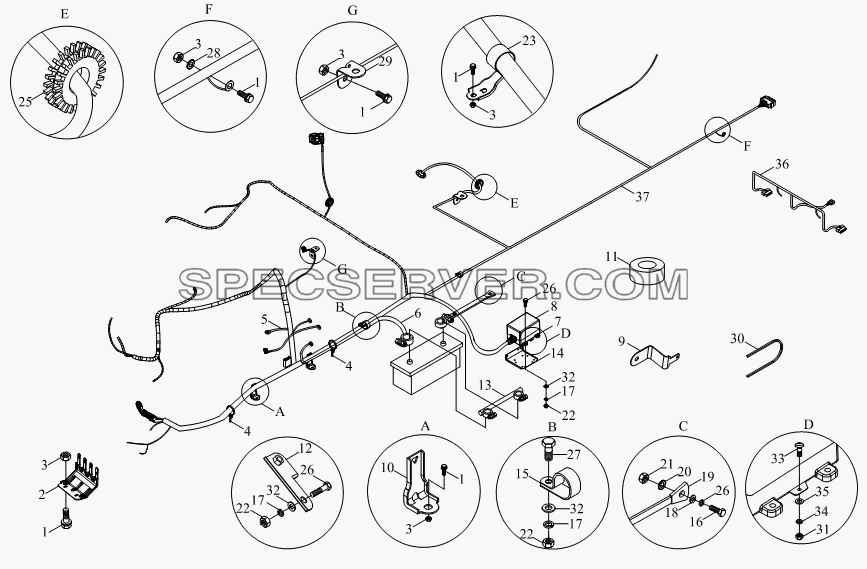

1S10413623002, 1S10413623003 Жгут шасси для BJ1041, BJ1069 (Ollin) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q1460625	Болт с шестигранной головкой, пружинная шайба и плоская шайба
2		1104936230013	Кронштейн
3		Q340B06	Гайка
4		Q67407150	Пластмассовая крепежная лента
5		1104936230082	Провод массы двигателя
6		1104936230076	Плюсовой провод аккумулятора
7		1104936230074	Коробка предохранителей
8		1104936230075	Крышка ящика плавких вставок шасси
9		1104936230039	Крепежная стойка пучка шасси 6
10		1104936230023	Кронштейн
11		1324035600052	Резиновая прокладка
12		1104936230038	Держатель крепления жгута шасси в сборе
13		1104936230078	Соединительные проводы положительной полярности и отрицательной полярности
14		1104336230051	Стеллаж ящика плавкой вставки шасси
15		1104936230032	Зажим проводов
16		Q150B1030	Болт
17		Q40308	Шайба пружинная
18		Q40110	Плоская шайба
19		1104936230073	Провод массы аккумулятора
20		Q41210	Стопорная шайба
21		Q340B10	Гайка
22		Q340B08	Гайка
23		1104936230035	Крепежная стойка пучка шасси 4
24		1104936230070	Круглая тесьма-завязка
25		1104936230046	Втулка защитная
26		Q150B0825	Болт
27		Q150B0816	Болт
28		Q41206	Замковая шайба с внешними зубьями
29		1104936230022	Кронштейн
30		1102211400066	Лента
31		Q340B04	Гайка крепления эмблемы решетки радиатора
32		Q40108	Плоская шайба
33		Q2140416	Винт
34		Q40304	Шайба пружинная
35		Q40104	Шайба плоская
36		1104936230072	Жгут проводов заднего фонаря
37		1104136230002	Жгут шасси в сборе
37		1104136230006	Жгут шасси в сборе

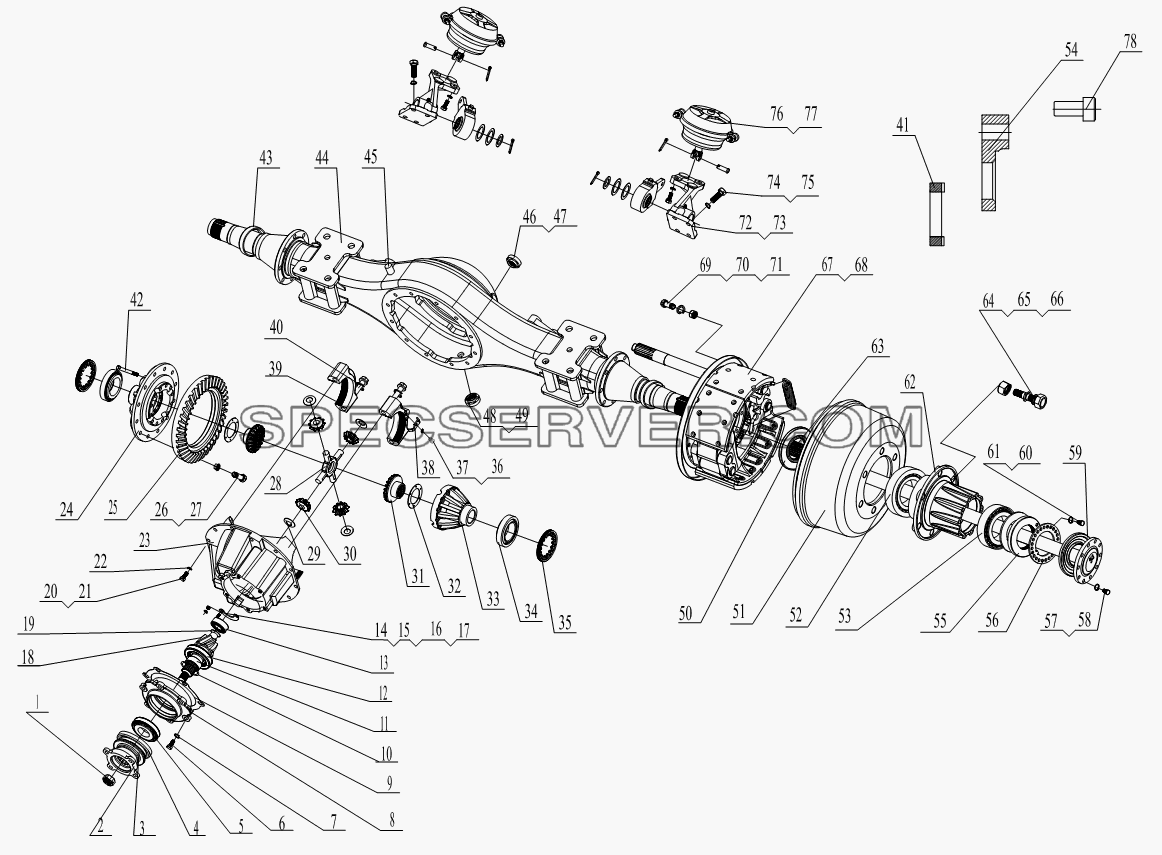

1S10692400115 Задний мост для BJ1041, BJ1069 (Ollin) (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		2402203-HF17030	Гайка фланца главной шестерни
2		2402261-HF16030(FT)	Фланец главной шестерни
3		2402262-HF17030	Пылезащитный кожух фланца
4		2402204-HF17030	Сальник ведущей шестерни
5		31310	Роликоподшипник конический
6		2402014-HF17030	Болт опоры подшипника
7		Q40512	Тяжелая пружинная шайба
8		2402201-HF17030	Кронштейн подшипника ведущей шестерни
9		2402006-HF17030	Регулировочная прокладка опоры подшипника
10		2402207-HF17030	Регулировочная прокладка подшипника главной шестерни
11		2402202-HF17030	Проставочная втулка
12		31311	Роликоподшипник конический
13		2402003-HF17030	Направляющий подшипник ведущей шестерни
14		2402301-HF17030	Упор направляющего подшипника
15		Q150B0834	Болт с шестигранной головкой
16		Q340B08	Гайка
17		Q40508	Тяжелая пружинная шайба
18		2402251-HF17030-4.875	Ведущая шестерня
19		2402001-HF17030	Пружинный лабиринт направляющего подшипника
20		2400017-HF17030	Болт корпуса редуктора
21		2400015-HF17030	Болт корпуса редуктора
22		Q40512	Тяжелая пружинная шайба
23		2402101-HF17030	Корпус редуктора
24		2403101-HF17030	Корпус дифференциала
25		2402252-HF17030-4.875	Ведомая шестерня
26		2402004-HF17030	Болт ведомой шестерни
27		2402015-HF17030	Гайка ведомой шестерни
28		2403004-HF17030	Вал планетарной шестерни
29		2403003-HF17030	Упорная прокладка планетарной шестерни
30		2403202-HF17030	Планетарная шестерня
31		2403201-HF17030	Шестерня полувала
32		2403002-HF17030	Упорная прокладка шестерни полувала
33		2403102-HF17030	Корпус дифференциала
34		32214	Подшипник
35		2402104-HF17030	Регулировочная гайка подшипника дифференциала
36		Q150B0816	Болт
37		Q40308	Шайба пружинная
38		2402105/6-HF15015	Замочная пластина регулировочной гайки
39		2402102-HF17030	Крышка подшипника
40		2402103-HF17030	Болт крышки подшипника
41		3104121-HF16030FTG	Зубчатый обод
42		2403104-HF17030	Болт корпуса дифференциала
43		2400021-HF17030	Втулка сальника
44		2401000-HF16030(FT)	Корпус заднего корпуса в сборе
45		Q901	Вентиляционная пробка
46		2400008-HF15015	Заправочная пробка
47		2400046-HF15015	Уплотнительное кольцо заправочной пробки
48		Q62316	Пробка магнитная
49		2400047-HF15015	Уплотнительное кольцо спускной пробки
50		3104104-HF17030	Внутренний сальник ступицы заднего колеса
51		3104102-HF16030(FT)	Задний тормозной барабан
52		32215	Подшипник
53		32213	Подшипник
54		2400033-HF17030C1	Диск для закрепления
55		2400001-HF17030	Контргайка подшипника ступицы заднего колеса
56		2400003-HF17030	Стопорная шайба
57		Q40510	Тяжелая пружинная шайба
58		2400019-HF16030FTA	Болт полувала
59		2400009-HF17030	Сальник полувала
60		Q150B0616	Болт с шестигранной головкой
61		Q40306	Шайба пружинная
62		3104101-HF16030FTB	Ступица заднего колеса
63		2400005-HF16030FTA	Полувал
64		3104111-HF17030FTA	Болт шины
65		3104112-HF17030FTA	Внутренняя гайка ступицы заднего колеса
66		Q30020	Гайка с шайбой
67		1106924000009	Задний тормоз в сборе
68		1106924000010	Задний тормоз в сборе
69		2400007-HF16016E7	Болт на основании тормоза
70		Q341B14	Гайка
71		Q40514	Шайба пружинная
72		2400029-HF16030(FT)	Стеллаж пневматического тормоза
73		2400031-HF16030(FT)	Стеллаж пневматического тормоза
74		Q151B1435	Болт с тонкой резьбой
75		Q40514	Шайба пружинная
76		EQ140	Воздушная камера торможения в сборе
77		EQ140	Воздушная камера торможения в сборе
78		1106924000024	Датчик
