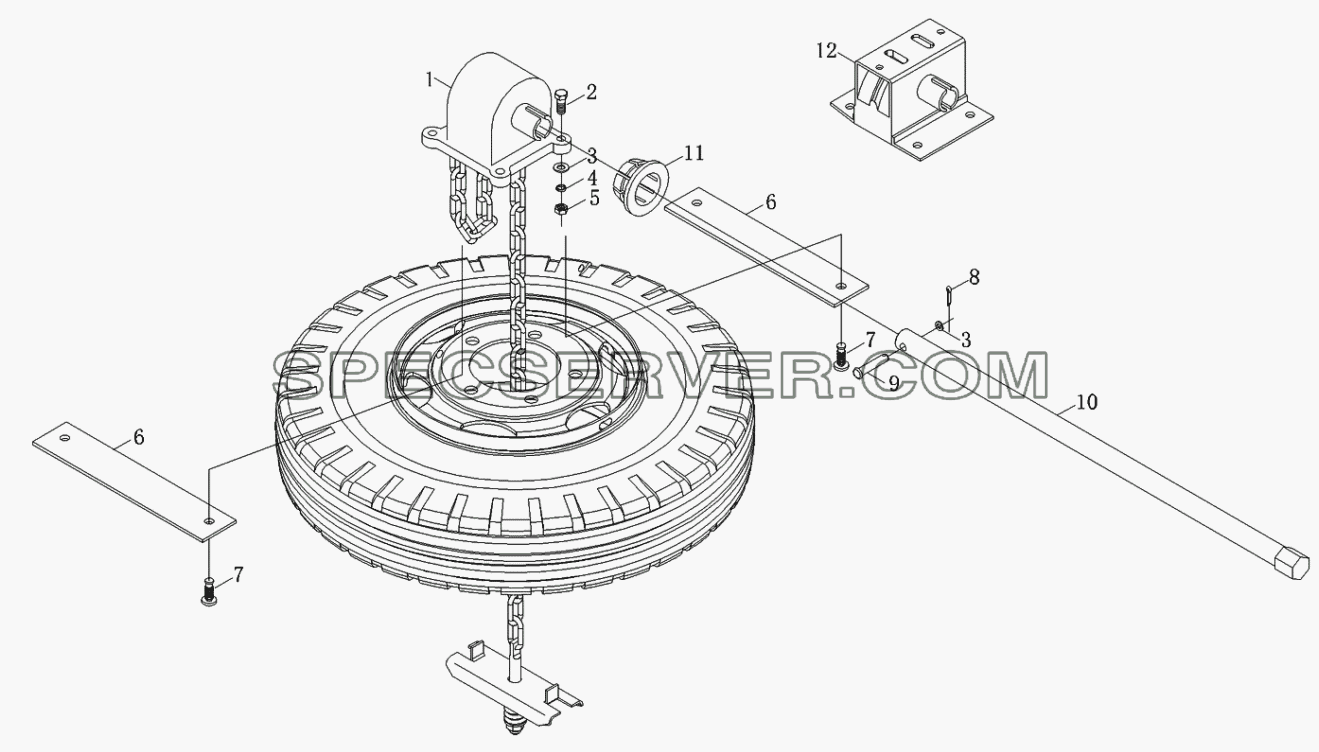

№		Номер детали	Наименование запчасти
-		1S10223150101	Механизм подъема запасного колеса
-		1S10333150102	Механизм подъема запасного колеса
1		1102931500002	Механизм подъема запасного колеса
2		Q150B0820	Болт с шестигранной головкой
2		Q150B0825	Болт с шестигранной головкой
3		Q40108	Плоская шайба
4		Q40308	Шайба пружинная
5		Q340B08	Гайка шестигранная тип 1
6		1102931500004	Резиновая пластина
7		1B15551200026	Пластмассовая кнопка
8		Q5002520	Шплинт
9		Q5100840	Палец
10		1103631500009	Вал
11		1106631500003	Втулка
12		1103631500008	Держатель запасного колеса

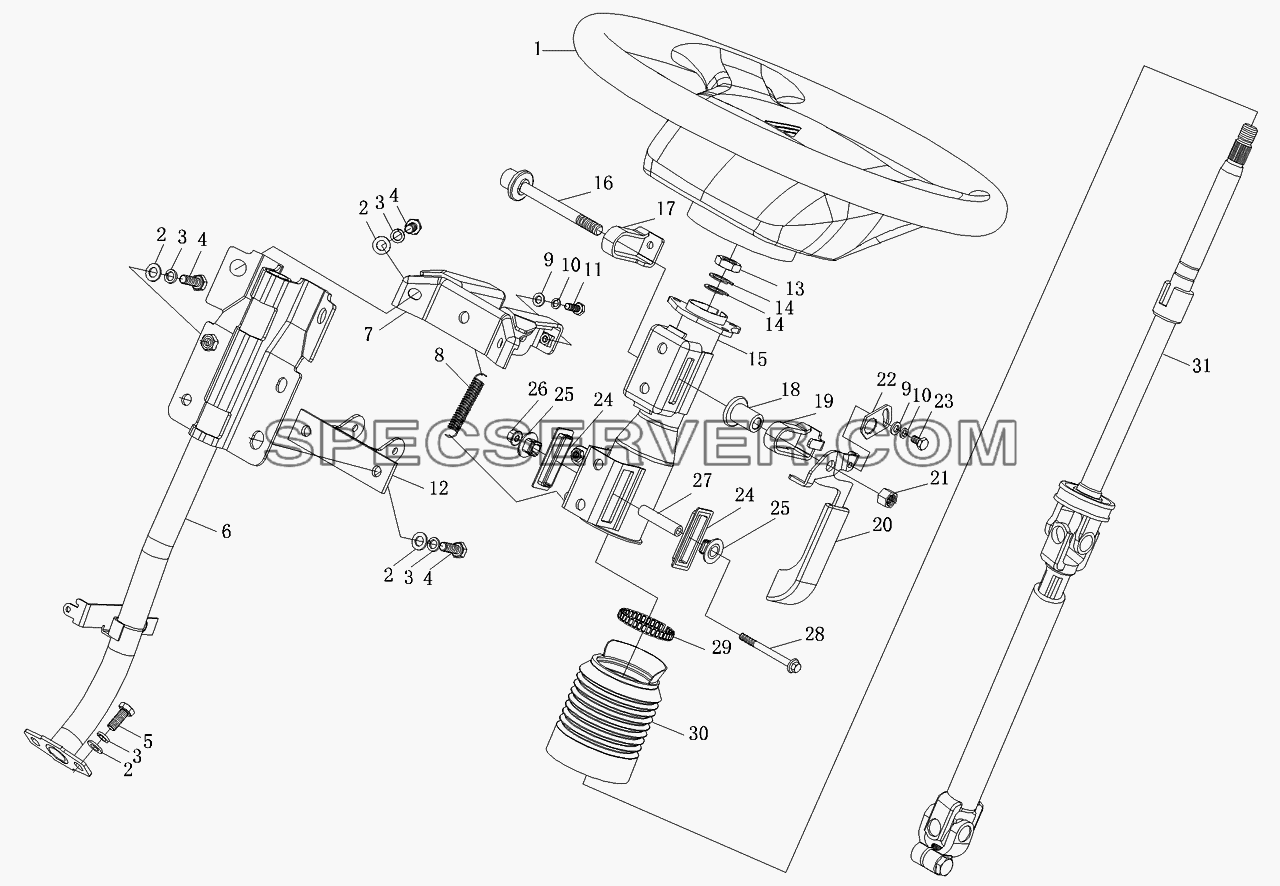

Управление рулевое для Foton-BJ1049 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S10493420109	Рулевой механизм
1		1104934200111	Рулевое колесо с кнопкой звукового сигнала
2		Q40108	Плоская шайба
3		Q40308	Шайба пружинная
4		Q150B0822	Болт крепления петли
5		Q174B0820	Болт
6		1104934200125	Кронштейн рулевой колонки
7		1104934200115	Регулируемый кронштейн рулевой колонки
8		1104934200136	Пружина
9		Q40106	Плоская шайба
10		Q40306	Шайба пружинная
11		Q150B0616	Болт с шестигранной головкой
12		1104934200120	Кронштейн регулировочный нижний
13		Q351C14	Гайка
14		1104934200143	Кольцо упорное
15		1104934200150	Рулевая колонка
16		1104934200130	Болт фиксирующий
17		1104934200132	Кронштейн ограничительный левый
18		1104934200131	Стопорная втулка
19		1104934200133	Кронштейн ограничительный левый
20		1104934200140	Регулировочная ручка
21		1104934200135	Гайка
22		1104934200134	Стопорная накладка
23		Q150B0610	Болт с шестигранной головкой
24		1104934200156	Пластина
25		1104934200157	Скользящий блок
26		Q33006	Гайка шестигранная с буртиком
27		1104934200158	Скользящий вал
28		Q1840665	Болт с шестигранной головкой и зубчатым буртиком
29		DN-3404032	Прецизионное кольцо-фиксатор
30		1104934200191	Пыльник
31		1104934200160	Приводной вал рулевого управления

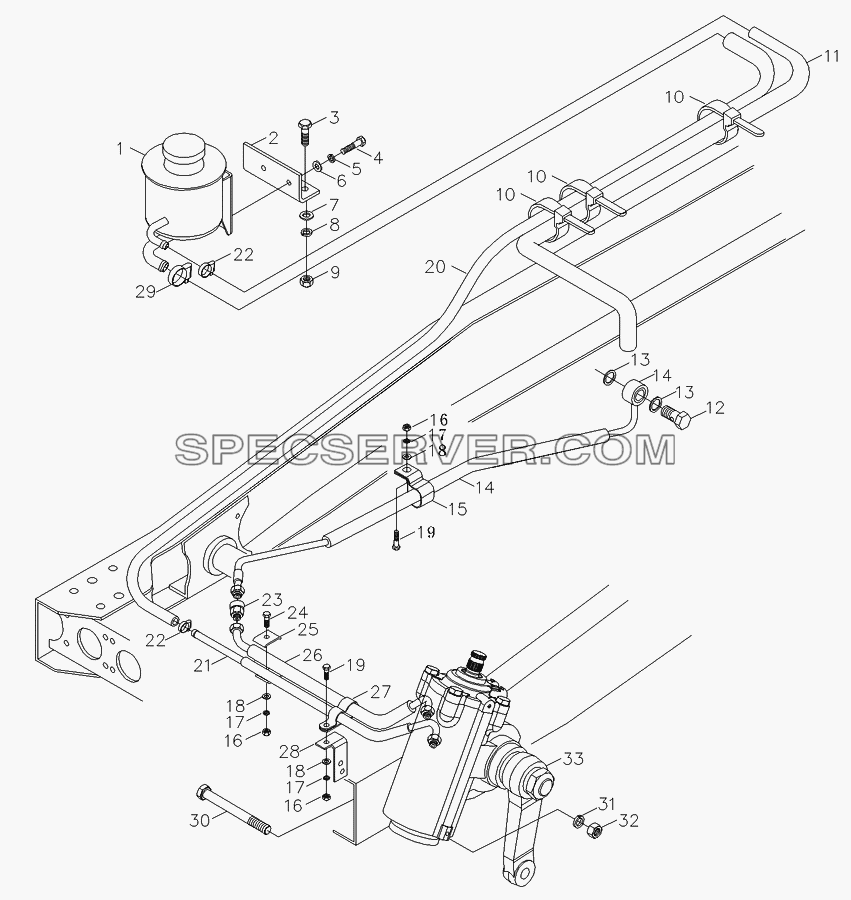

Гидроусилитель рулевого управления для Foton-BJ1049 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S10433400107	Рулевой механизм
-		1S10593400101	Рулевой механизм
1		1105934000009	Бачок гидроусилителя рулевого управления в сборе
2		1105934000005	Кронштейн бачка
3		Q150B1025	Болт с шестигранной головкой
4		Q150B0822	Болт крепления петли
5		Q40308	Шайба пружинная
6		Q40108	Плоская шайба
7		Q40110	Плоская шайба
8		Q40310	Шайба пружинная
9		Q340B10	Гайка шестигранная тип 1
10		Q67407200	Хомут стяжной
11		1105934000006	Впускная труба масляного насоса
12		1102734000019	Пустотелый болт
13		1105934000026	Шайба
14		1105934000004	Маслопровод высокого давления (2)
15		Q68625F4	Скоба
16		Q340B06	Гайка шестигранная тип 1
17		Q40306	Шайба пружинная
18		Q40106	Плоская шайба
19		Q150B0620	Болт с шестигранной головкой
20		1105934000007	Трубопровод низкого давления
21		1105934000008	Трубопровод низкого давления
22		Q67522	Хомут стяжной
23		Q80310	Штуцер
24		Q150B0630	Болт с шестигранной головкой
25		1105934000002	Двухтрубный зажим
26		1105934000003	Маслопровод высокого давления (1)
27		1105934000011	Двухтрубный зажим
28		1105934000010	Кронштейн трубопровода
29		Q67627	Хомут червячный
30		Q150B1235	Болт
30		Q150B1240	Болт, шайба пружинная, шайба плоская
31		Q40312	Шайба пружинная
32		Q340B12	Гайка шестигранная тип 1
33		1104334000011	Рулевой механизм с рычагом
33		1104334000013	Рулевой механизм с рычагом

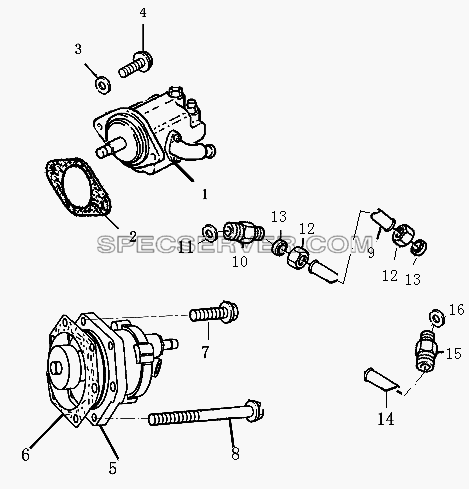

Насос ГУР и вакуумный насос для Foton-BJ1049 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		T62201005	Крышка
1		T64643005	Насос гидроусилителя руля
2		T64605001A	Шайба
3		Шaйбa пpyжиннaя GB93-87 D10
4		T2314J003	Болт
5		T2488A281B	Вакуумный насос
6		T3687H005A	Шайба
7		T2314H004	Болт
8		T2314H013	Болт
9		T3437H005A	Трубка масляная
10		T33555136	Штуцер
11		T73274312	Шайба
12		T0576111	Гайка
13		T0566002	О-образное кольцо
14		T73302013	Трубка масляная
15		T3355M005A	Штуцер
16		T0920155	Шайба

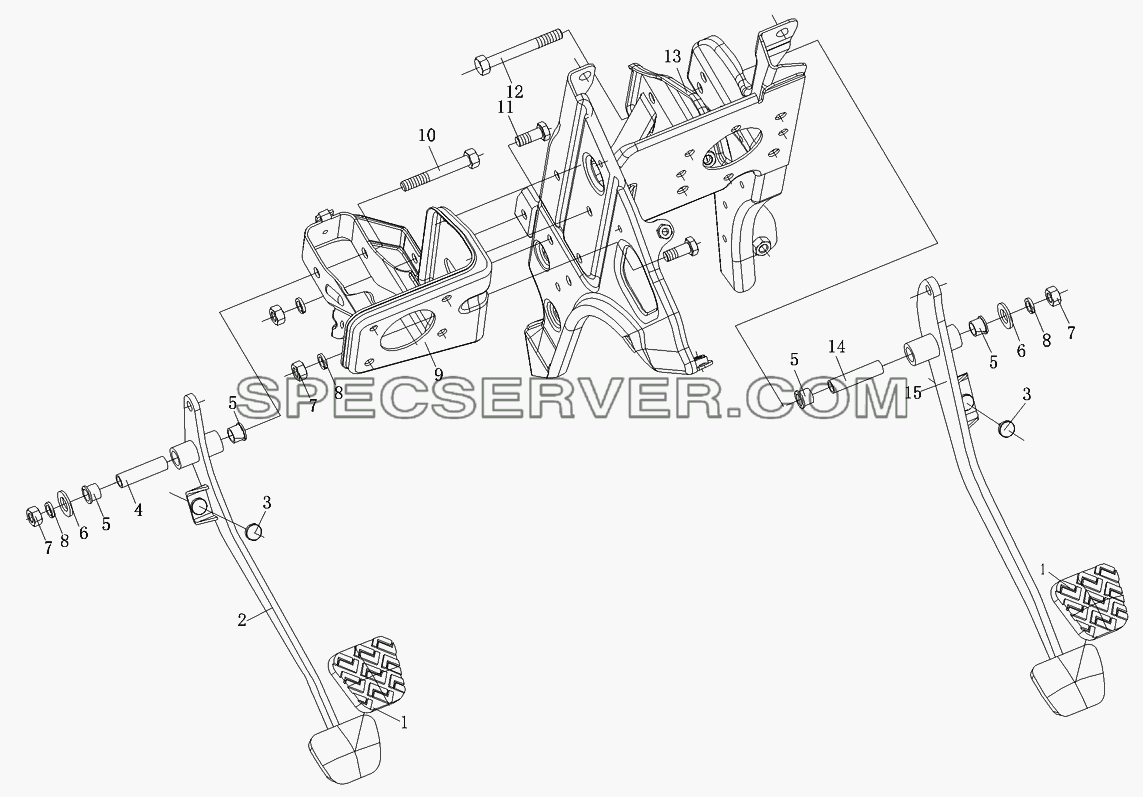

Педали тормоза и сцепления для Foton-BJ1049 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S10493540102	Подвеска педалей
1		1104935400031	Накладка педали
2		1104935400021	Рычаг педали сцепления
3		3504124A	Демпфирующая накладка
4		1104935400019	Палец
5		1104935400020	Втулка
6		Q40110	Плоская шайба
7		Q341B10	Гайка шестигранная тип 1
8		Q40310	Шайба пружинная
9		110493540002B	Кронштейн педали сцепления
10		Q150B1070	Болт с шестигранной головкой
11		Q150B0818	Болт с шестигранной головкой
12		Q150B1075	Болт с шестигранной головкой
13		1104935400002A	Кронштейн педали тормоза в сборе
14		1104935400026	Ось
15		1104935400024	Рычаг педали тормоза

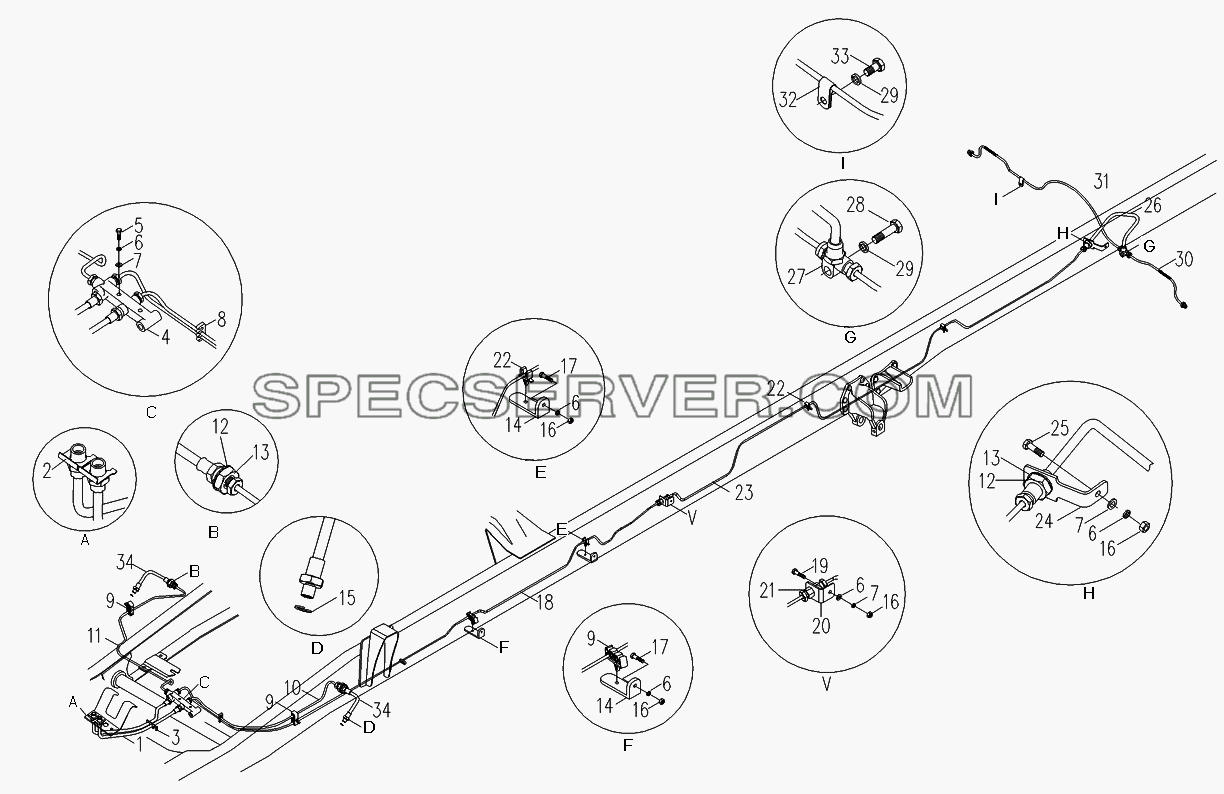

Тормозная система для Foton-BJ1049 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S10593560101	Тормозной трубопровод
1		1104935600052	Тормозной шланг
2		1102917200003	Замковая пластина 8х60
3		1102935600023	Кронштейн
4		1102235600012	Семиходовой соединитель
5		Q150B0630	Болт с шестигранной головкой
6		Q40306	Шайба пружинная
7		Q40106	Плоская шайба
8		1102935600024	Кронштейн
9		1102935600025	Хомут трехтрубный
10		1105935600002	Тормозная трубка переднего моста левая
11		1105935600004	Тормозная трубка переднего моста правая
12		Q41218	Стопорная шайба
13		Q351B18	Гайка шестигранная тонкая
14		1105935600018	Скоба
15		Q43612	Стопорное кольцо
16		Q340B06	Гайка шестигранная тип 1
17		Q150B0625	Болт с шестигранной головкой
18		1105935600006	Тормозной шланг задний
19		Q150B0620	Болт с шестигранной головкой
20		1102935600028	Кронштейн
21		1102935600017	Кронштейн двухтрубный
22		1102935600026	Скоба
23		1105935600008	Тормозной шланг задний
24		1102935600016	Кронштейн
25		Q150B0616	Болт с шестигранной головкой
26		1102235600007	Тормозной шланг
27		1102935600012	Тройник
28		Q150B0830	Болт с шестигранной головкой
29		Q40308	Шайба пружинная
30		1104335600232	Трубка тормозная задняя левая
31		1104335600229	Трубка тормозная задняя правая
32		1502835600011	Скоба
33		Q150B0816	Болт с шестигранной головкой
34		1105935600010	Шланг тормозной передний
