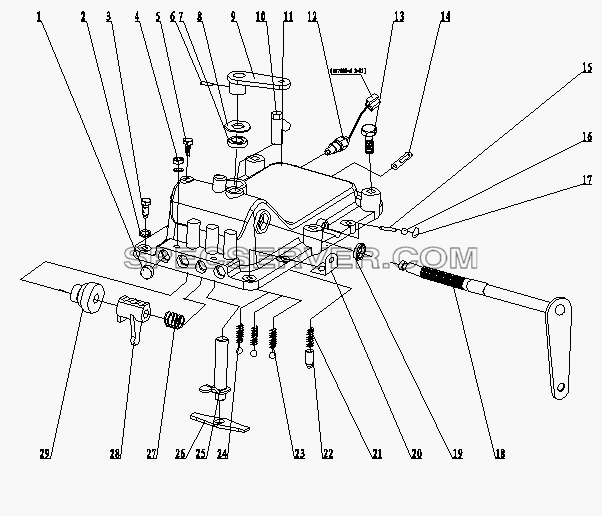

№		Номер детали	Наименование запчасти
1		1702114-Q7	Заглушка
2		Q40308	Шайба пружинная
3		CQ1420825	Болт
4		CQ34108	Гайка
5		1702027-108	Крепежный винт
6		Q5280524	Штифт
7		1702016-88	Сальник
8		1702033-88	Шайба-качалка выбора передач
9		1702030-108F3	Рычаг выбора передач с шайбой
10		1702091-B1	Вентиляционная пробка
11		1702011-108K1	Крышка коробки переключения передач
12		1702095-108F3	Выключатель сигнала заднего хода
13		CQ1421260	Болт
14		1701031-115	Скоба
15		1702093-88	Штифт
16		Шapиk блokиpoвkи GB308 11/32
17		1702094-88	Заглушка
18		1702020-108F3	Вал переключения передач с рычагом
19		1702065-B1	Сальник
20		1701018E54-1	Кронштейн коробки переключения передач
21		1702024-108	Пружина выбора передач
22		1701137-JA	Стопорная втулка
23		1702091-88	Пружина фиксирующая шарика 2, 3, 4 и 5 передачи
24		1702092-88	Пружина фиксирующая шарика первой передачи и заднего хода
25		1702035-108	Валик выбора передач и блок головки выбора передач
26		1702037-108	Реверсивный рычаг 4 и 5 передач
27		1702072-E3	Пружина выбора передач четвертой и пятой передач
28		1702023-108	Головка переключения передач
29		1702045-108W1	Буфер заднего хода

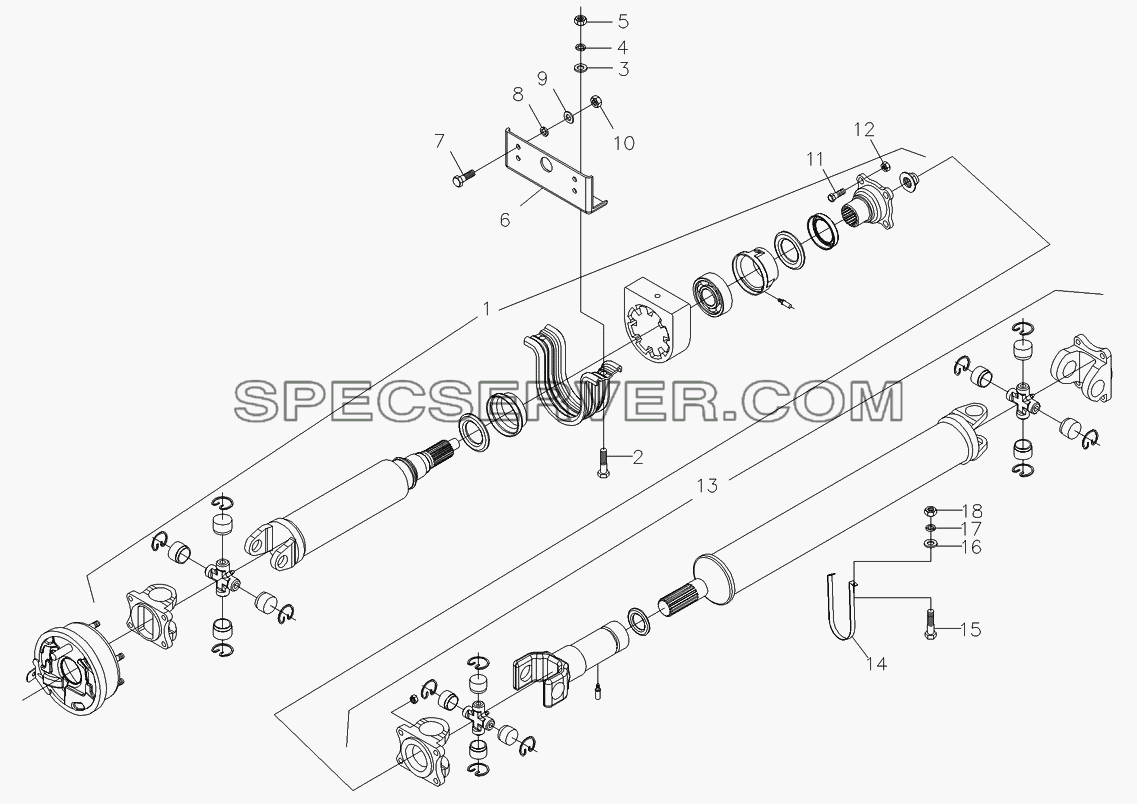

Вал карданный для Foton-BJ1049 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S10592200101	Карданный вал
1		1105922000001	Промежуточный карданный вал
2		Q151B1430	Болт с шестигранной головкой
3		Q40114	Шайба плоская
4		Q40314	Шайба пружинная
5		Q341B14	Гайка шестигранная тип 1
6		1105922000003	Кронштейн опоры промежуточного карданного вала
7		Q150B1230	Болт
8		Q40312	Шайба пружинная
9		Q40112	Плоская шайба
10		Q340B12	Гайка шестигранная тип 1
11		1106622000006	Болт карданного вала
12		1117022000005	Контровочная гайка
13		1104322000032	Вал карданный задний
14		1104322000016	Защитное кольцо карданного вала
15		Q150B0820	Болт с шестигранной головкой
16		Q40108	Плоская шайба
17		Q40308	Шайба пружинная
18		Q340B08	Гайка шестигранная тип 1

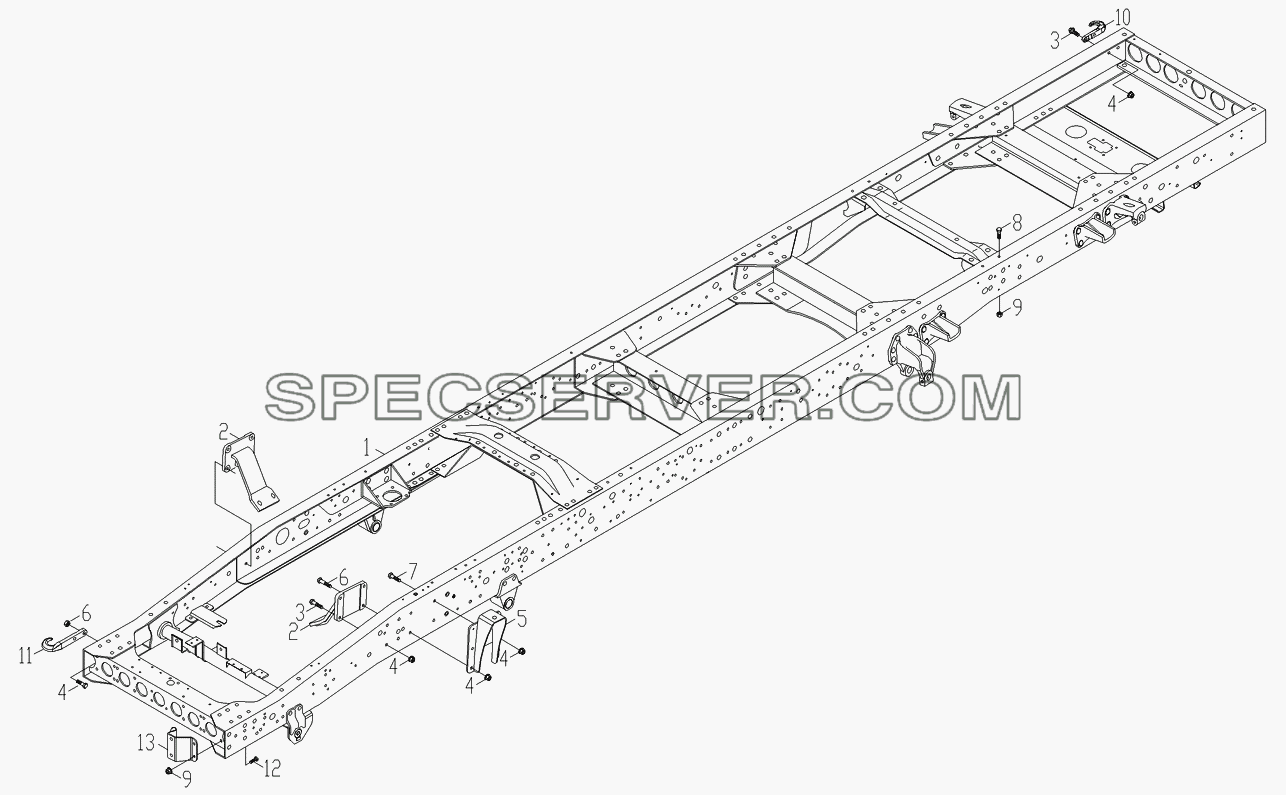

Рама для Foton-BJ1049 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S10592800101	Рама
1		1105928000002	Рама
2		1105928000007	Передний кронштейн двигателя
3		Q1801235	Болт с шестигранной головкой и зубчатым буртиком
4		Q33012	Гайка
5		1104328000490	Кронштейн
6		Q1801240	Болт с шестигранной головкой и зубчатым буртиком
7		Q1801230	Болт с шестигранной головкой и зубчатым буртиком
8		Q1801025	Болт с шестигранной головкой
9		Q33010	Гайка шестигранная с буртиком
10		1106628000052	Крюк буксирный
11		1105328000022	Передний буксирный крюк
12		Q1801020	Болт с шестигранной головкой
13		1104328000593	Кронштейн бампера

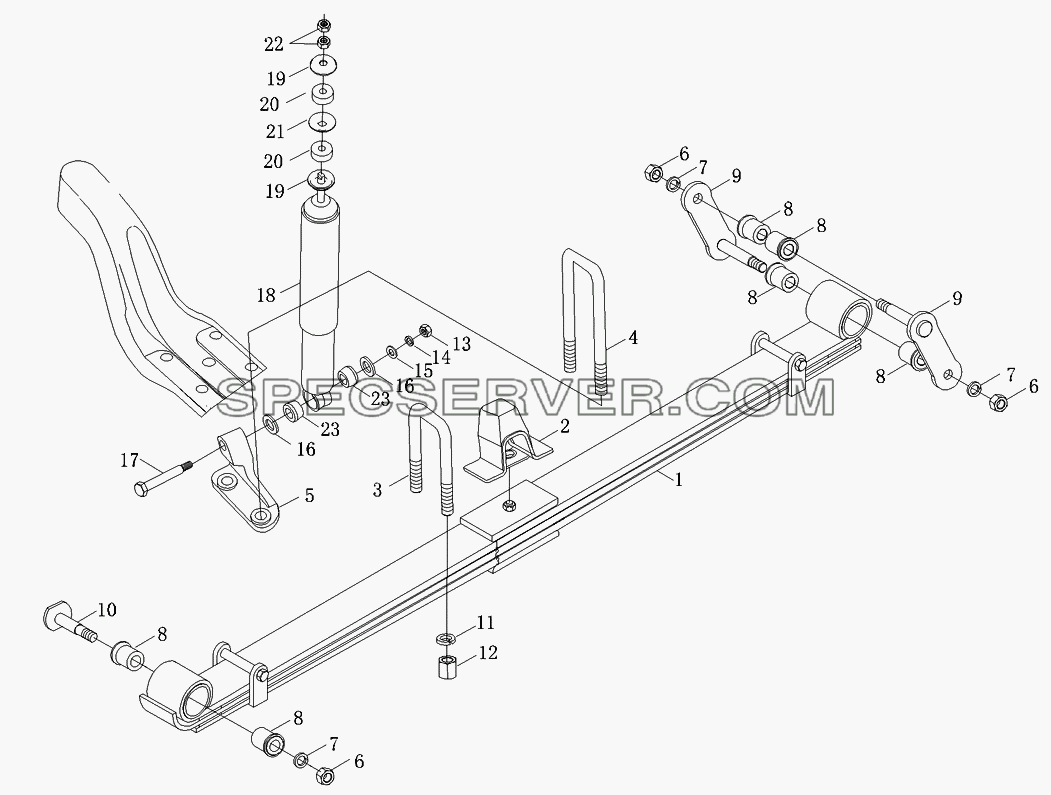

Подвеска передняя для Foton-BJ1049 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S10592920102	Передняя подвеска
1		1105929200010	Передняя рессора
2		1104929200039	Демпфер
3		1104629200019	Стремянка передней рессоры
4		1104329200027	Стремянка передней рессоры
5		1104329200070	Нижний кронштейн левого амортизатора
5		1104329200072	Нижний кронштейн правого амортизатора
6		Q341B18	Гайка
7		Q40318	Шайба пружинная
8		1104629200003	Втулка рессоры
9		1104329200059	Ось рессоры с подвесным ушком
10		1104329200067	Ось рессоры
11		Q40516	Шайба пружинная
12		Q363B16	Гайка
13		Q341B12	Гайка шестигранная тип 1
14		Q40312	Шайба пружинная
15		Q40116	Плоская шайба
16		1102929200011	Шайба
17		1104329200090	Нижний осевой штифт амортизатора
18		1104329200004	Амортизатор
19		1102929200023	Подушка амортизатора
20		1102929200022	Втулка амортизатора
21		1102929200024	Пластинчатая прокладка
22		Q341C10	Гайка шестигранная тип 1
23		1102929200012	Резиновая втулка

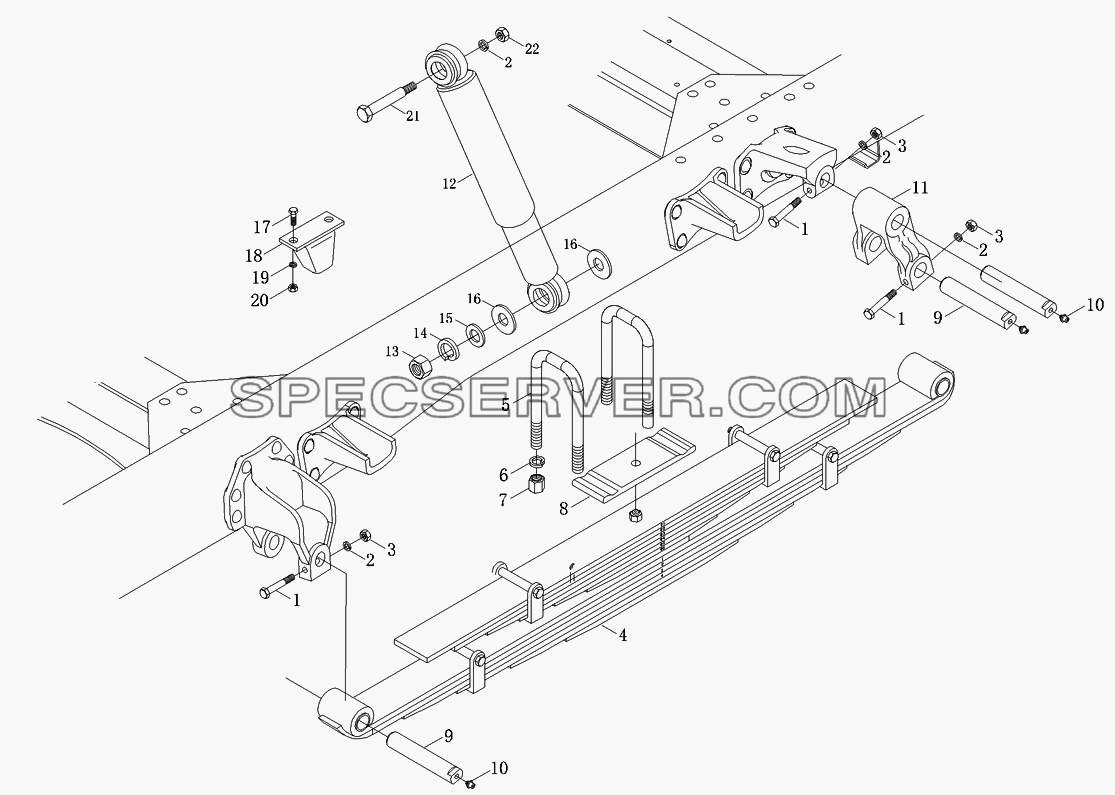

Подвеска задняя для Foton-BJ1049 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S10592950102	Подвеска задняя
1		Q151B1065	Болт
2		Q40310	Шайба пружинная
3		Q341B10	Гайка шестигранная тип 1
4		1105929500010	Рессора задняя
5		1104629500041	Стремянка задней рессоры
6		Q40520	Шайба пружинная
7		Q363B20	Гайка шестигранная высокая
8		1105929500012	Накладка задней рессоры
9		1105929500023	Ось рессоры
10		N7A10	Масленка
11		1105929500008	Проушина с втулкой
12		1104329500030	Задний амортизатор с втулкой
13		Q341B12	Гайка шестигранная тип 1
14		Q40312	Шайба пружинная
15		Q40116	Плоская шайба
16		1102929200011	Шайба
17		Q150B0825	Болт с шестигранной головкой
18		1103629500005	Задний буферный блок
19		Q40308	Шайба пружинная
20		Q341B08	Гайка шестигранная тип 1
21		1103329500001	Ось амортизатора
22		Q341C10	Гайка шестигранная тип 1

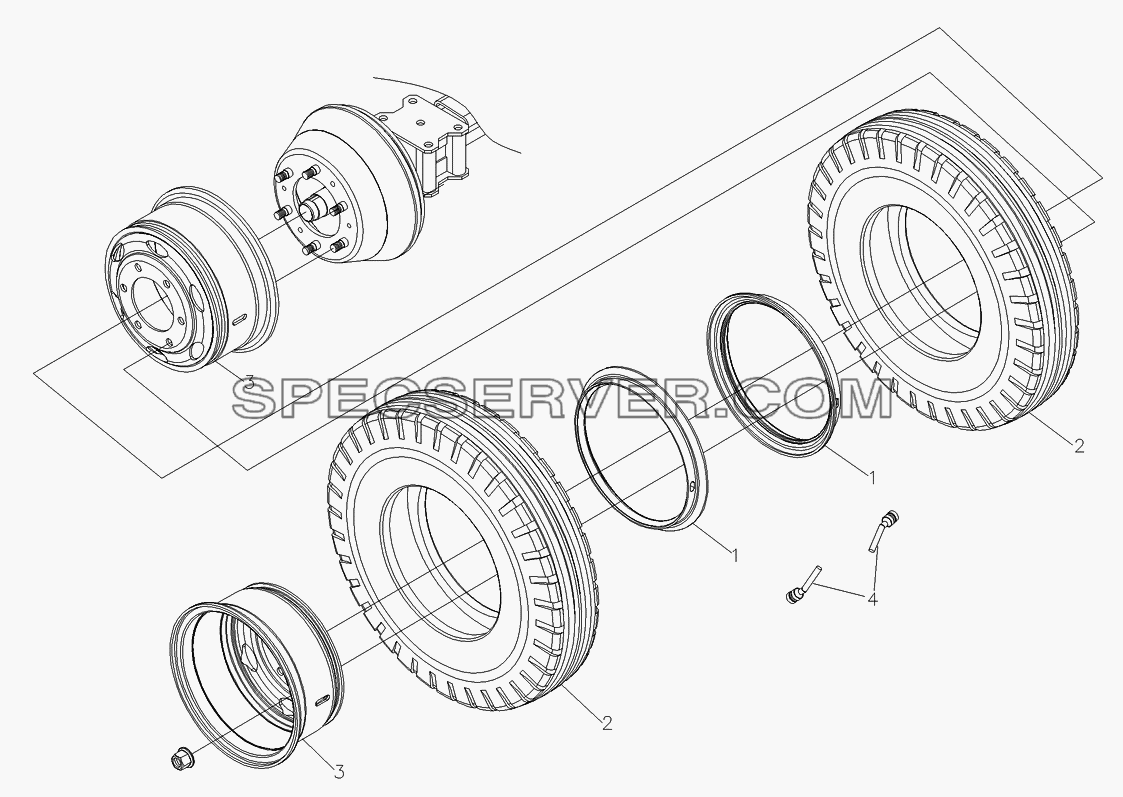

Колесо и шина для Foton-BJ1049 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1104931100015	Ниппель
-		1104931100039	Колесо
-		1S10433110104	Колесо и шина
-		1S10433110105	Колесо и шина
-		1S10493110110	Колесо и шина
1		1104931100008	Кольцо упорное
2		L6.50-1610L	Шина
2		L6.50-1612L	Шина
2		L6.50-R1612M	Шина
3		1104331100031	Диск колеса
4		LZ1-01-3	Ниппель
